IC-BIN-D3 Инклинометрическая цепь - Продам в Москве
Детальное описание
Инклинометрические цепи предназначены для контроля горизонтальных или вертикальных подвижек грунта, оползневых процессов, горизонтальных смещений бортов котлована при проведении геотехнического мониторинга, в системах АСДК грунтовых плотин и хвостохранилищ.
Скважинные инклинометрические модули BIN-D3 собираются в инклинометрические цепи и поставляются в полной заводской готовности. Цепи погружаются в обсаженную трубой ПНД скважину. При возникновении подвижек грунта происходит деформация обсадной трубы, что приводит к изменению угла наклона установленных в скважине инклинометрических модулей. Далее по показаниям нескольких инклинометров рассчитываются смещения подвижного слоя.

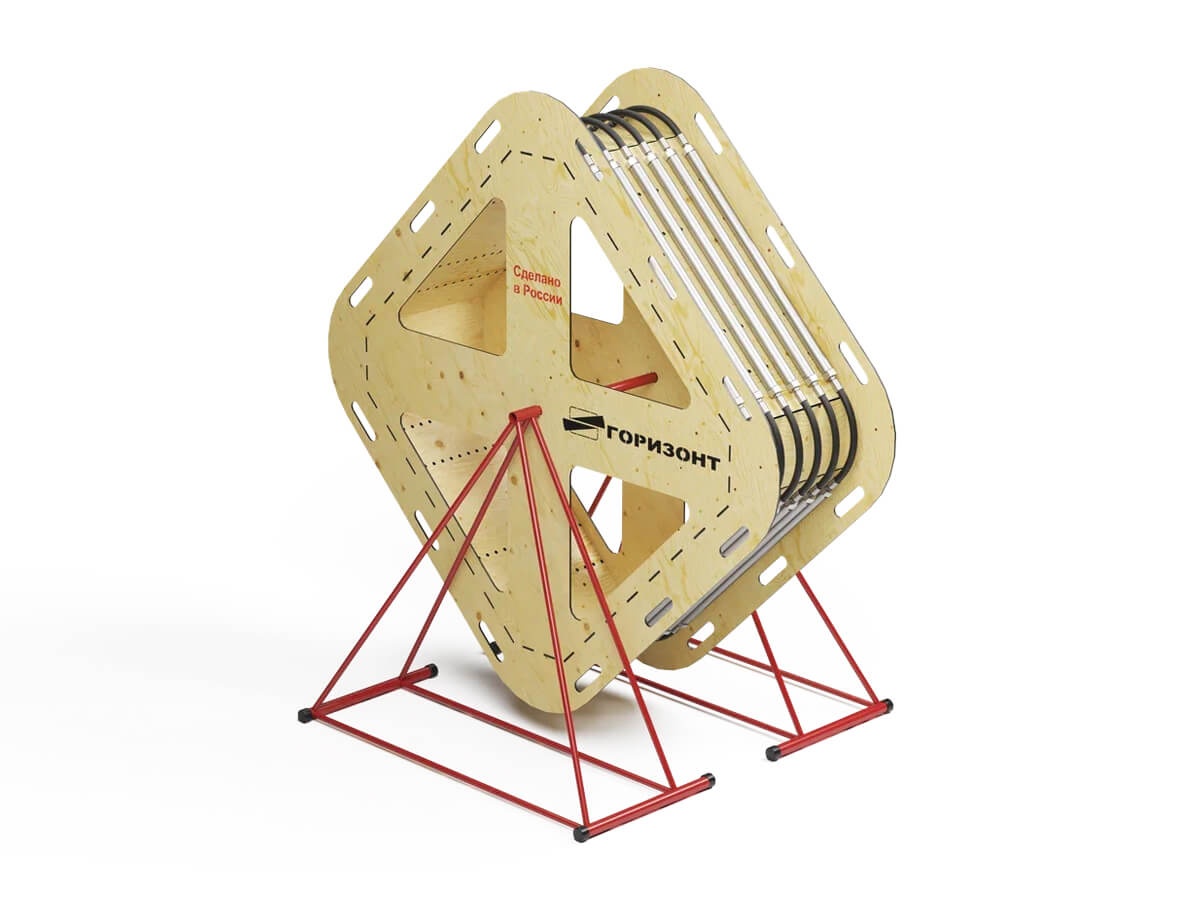

Инклинометрические цепи поставляются на квадратном барабане.
Назначение
- контроль горизонтальных и вертикальных подвижек грунтового массива
- контроль деформации бортов котлована
- мониторинг оползневых процессов
Области применения
- системы геотехнического мониторинга
- системы мониторинга строительных конструкций
Особенности исполнения
- Установка в любой обсадной трубе
- Измерение по двум осям
- Полная заводская готовность
Технические характеристики
| Количество измерительных осей | 2 |
|---|---|
| Длина измерительной базы | 500/1000 мм |
| Диапазон измерений | 15°/30° |
| Разрешающая способность | 5” |
| Приведенная погрешность измерения угла наклона, к полному диапазону измерений | 0,05% |
| Предельное значение собственного дрейфа нуля, % от полного диапазона измерений | ±0,3% |
| Дополнительная погрешность , вызванная изменением температуры в полном диапазоне температур, % полного от диапазона измерений | ±0,3% |
| Рабочий температурный диапазон | от -30 до +50 , °С |
| Степень защиты | IP68. 5Bar |
| Глубина погружения ниже уровня грунтовых вод | До 50м |
| Количество датчиков в одной измерительной цепи | До 150 |
| Диаметр обсадной трубы | 60-90мм |
| Тип обсадной трубы | Водопроводная труба ПНД/Обсадная труба ПВХ |
| Диаметр корпуса инклинометра | 30 мм |
| Цифровой выход | RS-485 |
| Протокол обмена | ModBus RTU |
| Напряжение питания | 9-28В |
| Токопотребление | 3мА |
