Детальное описание
Скважинный инклинометрический зонд предназначен для периодических наблюдений за вертикальными подвижками (осадками) в грунтовом массиве. Измерения проводятся в обсаженных инклинометрической трубой горизонтальных скважинах.
Метод основан на измерении угла наклона при протаскивании инклинометра BIN-D3-D20-H по скважине. Измерения угла наклона производятся через равные расстояния, после чего производится расчёт профиля деформированной под действием подвижек грунта инклинометрической трубы.

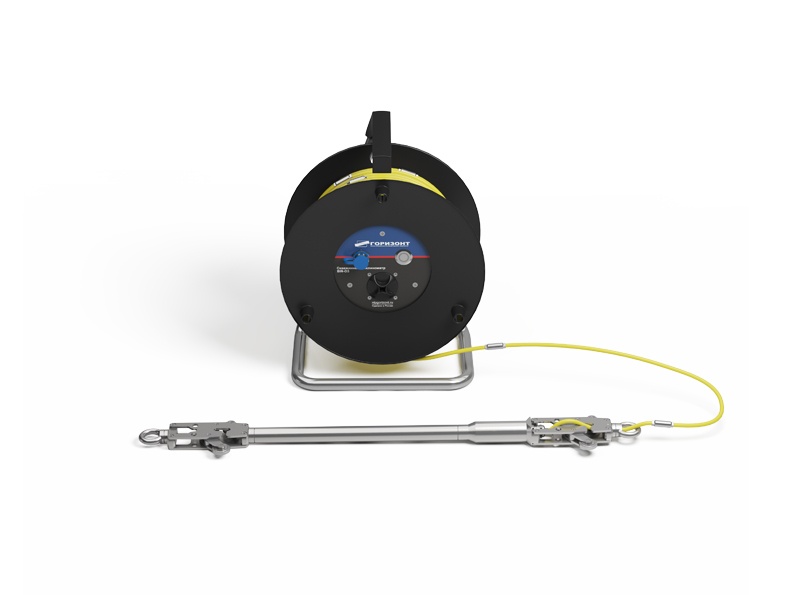

Инклинометр состоит из инклинометрического зонда и инклиномерической катушки с кабелем. Инклинометрический зонд состоит из первичного преобразователя МЭМС с электронным блоком, корпуса и салазок для перемещения по направляющим обсадной инклинометрический трубы. Катушка содержит электронный блок управления зондом и связи с мобильным устройством сбора данных. На катушке намотан соединительный самонесущий кабель, усиленный кевларовыми жилами. На кабеле через 0,5 метра установлены обжимные стопорные гильзы с обозначением расстояния до зонда.
Подключение к терминалу осуществляется по Bluetooth. В качестве терминала может быть любое устройство с ОС Windows или портативный регистратор Smart Logger.
Область применения
- мониторинг вертикальных подвижек насыпей
- мониторинг вертикальных просадок грунта под строительными конструкциями
- мониторинг просадок грунта при проведении проходческих работ
Технические характеристики
| Модельный ряд | BIN-D3-50-20-H |
|---|---|
| Тип скважины | Горизонтальная |
| Тип первичного преобразователя | MEMS |
| Количество измерительных осей | 1 |
| Длина измерительной базы зонда | 500мм |
| Диапазон измерений | 15°/30° |
| Разрешающая способность | 5” |
| Приведенная погрешность измерения угла наклона к полному диапазону измерений | 0,05% |
| Погрешность измерения горизонтальных смещений на длине 0,5м | 0,043мм |
| Рабочий температурный диапазон | от -40 до +60 °С |
| Степень защиты | IP68 |
| Длина кабеля | до 100м. |
| Тип кабеля | В полиуретановой оплетке, усиленный кевларовыми нитями |
| Диаметр обсадной инклинометрической трубы | 70мм |
| Габаритные размеры катушки (ВxШxГ) | (370x290x290)мм |
| Габаритные размеры зонда (диаметр x высота) | (30 x 672)мм |
| Тип питание | От батарей, по USB |
| Тип батарей | 1 шт. тип D |
| Интерфейс подключения | Bluetooth, USB |
Информация для заказа
| Артикул | Описание |
|---|---|
| BIN-D3-50-20-H | Двухосевой скважинный инклинометрический зонд. База 500мм. Размещение в горизонтальных скважинах |
| IC-HG | Оголовок инклинометрической скважины. D70мм |
| IC-G-3000-70 | Обсадная инклинометрическая труба 3м. D70мм |
| IC-JG -70 | Соединительная муфта обсадной трубы. D70мм |
| IC-CG-70 | Наконечник обсадной инклинометрической трубы. D70мм |
