Детальное описание

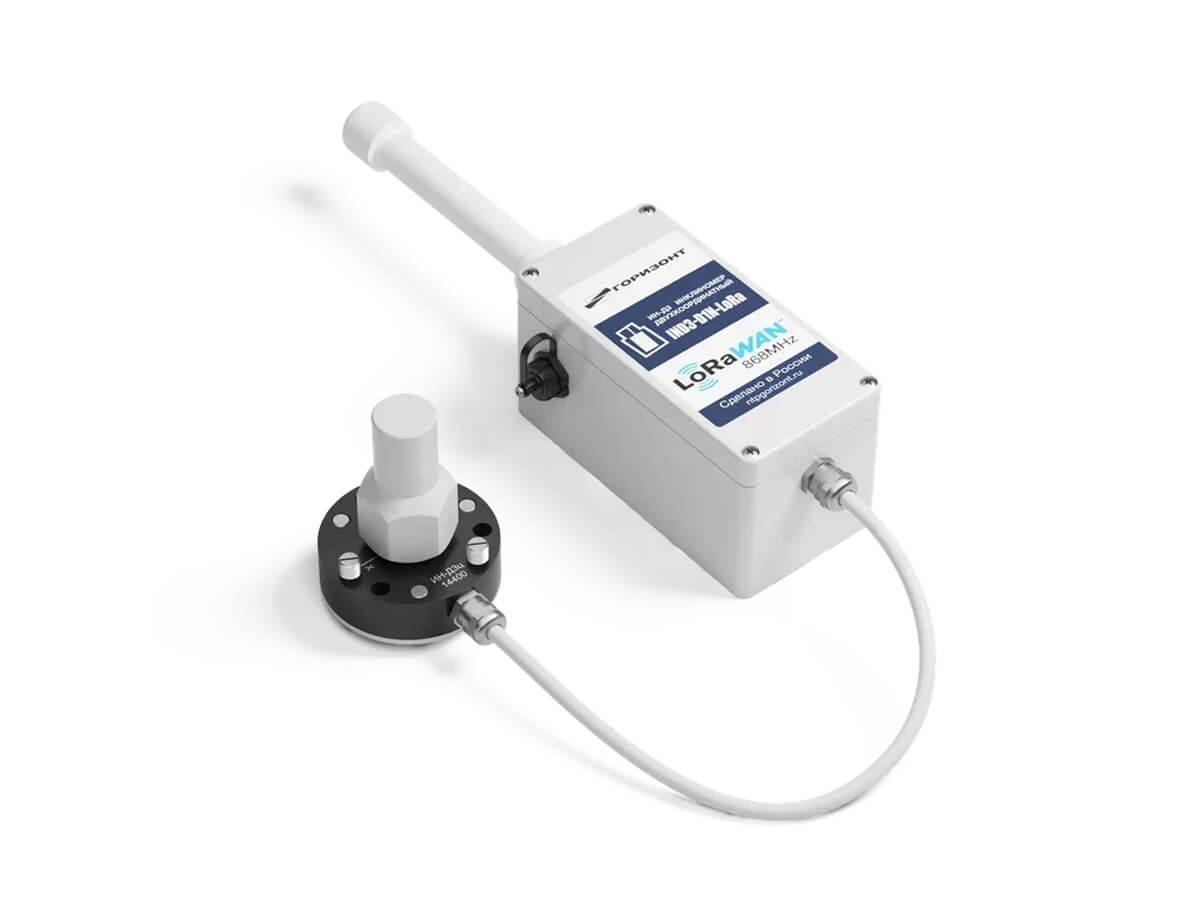

Беспроводной инклинометр ИН-Д3 LoRaWAN — беспроводной датчик измерения угла наклона строительных конструкциях в системах СМИК и в системах геотехнического мониторинга, не требующий подключение по проводам и работающий по беспроводному протоколу LoRaWAN. Питание датчиков осуществляется от собственных батарей.
Инклинометр ИН-Д3 LoRaWAN – беспроводной двухкоординатный измеритель угла наклона, применяемый в системах мониторинга строительных конструкций (СМИК) и системах геотехнического мониторинга. Беспроводной инклинометр ИН-Д3 LoRaWAN разработан для задач, где организация проводных каналов связи и питания датчиков невозможна или нецелесообразна, например на стройплощадках или линейно-протяженных объектах. Применение беспроводных инклинометров, работающих по протоколу LoRaWAN, позволяется осуществить быстрое развертывание измерительной сети датчиков системы мониторинга с минимальными затратами на монтаж.
Отличительной особенностью инклинометра является высокая температурная и временная стабильность, по сравнению с датчиками МЭМС, что критически важно для систем долговременного мониторинга строительных конструкций
Протокол LoRaWAN оптимизирован для работы устройств, передающих небольшие пакеты и использующие для питания батареи. Применение техологии LoRaWAN позволило создать прецизионный инклинометр, работающий несколько лет без замены батарей и передающий измеренные значения углов наклона на большие расстояния. Собственных батарей беспроводного инклинометра ИН-Д3 LoRaWAN хватает для работы в течении нескольких лет в условиях крайнего севера.
Использование инклинометров ИН-Д3 с поддержкой LoRaWAN существенно сокращает затраты на проектирование и монтаж, т.к. подразумевает полный отказ от кабельных трасс.
Назначение
Контроль отклонения объекта мониторинга от вертикали в системах мониторинга строительных конструкций и геотехнического мониторинга.
Области применения инклинометра ИН-Д3 LoRaWAN
- Системы мониторинга строительных конструкций с целью определения кренов, прогибов и деформаций несущих конструкций, оснований и фундаментов
- Системы мониторинга АМС
- Системы мониторинга резервуаров
- Геотехнический мониторинг при строительстве
Особенности исполнения
- Возможность удаленной настройки периода измерений и периода сеансов передачи данных
- Различные диапазоны измерений для разных задач
- Cтепень пыле-влагозащиты IP65
Технические характеристики инклинометра
| Модельный ряд | Диапазон измерений, угловых секунд |
|---|---|
| ИН-Д3 360 | ±360’’ |
| ИН-Д3 720 | ±720’’ |
| ИН-Д3 1440 | ±1440’’ |
| ИН-Д3 1800 | ±1800’’ |
| ИН-Д3 3600 | ±3600’’ |
| ИН-Д3 7200 | ±7200’’ |
| ИН-Д3 10800 | ±10800’’ |
| ИН-Д3 14400 | ±14400’’ |
| ИН-Д3 18000 | ±18000’’ |
| ИН-Д3 21600 | ±21600’’ |
| Пределы допускаемой основной относительной погрешности измерений угла, % от диапазона: | ± 0,5 |
|---|---|
| Фактическое значение основной погрешности: | |
| – для инклинометров ±360, % от диапазона измерений | 0,15 |
| – для инклинометров ±720˝ ±1440˝, ±1800˝, ±3600˝, ±7200˝, ±10800˝, ±14400˝,% от диапазона измерений | 0,1 |
| Предельное значение собственного дрейфа нуля, % от диапазона измерений | ±0,3 |
| Пределы допускаемой дополнительной погрешности, вызванной изменением температуры на 1ºС, % от диапазона измерений | ±0,005 |
| Температурный дрейф нуля, вызванный изменением температуры на 1ºС, % от диапазона измерений | ±0,005 |
| Рабочий температурный диапазон, С° | от – 50 до + 60 |
| Угол между радиальными измерительными осями преобразователя, º | 90 ±1 |
| Пылевлагозащищённость, степень защиты | IP 65 |
| Общее количество датчиков, подключаемых к одной БС | до 128 |
| Тип батарей | С,D |
| Количество батарей | 2 |
| Тип антенны | Встроенная или внешняя* |
| Возможность подключения внешних батарей | Да* |
| Габаритные размеры инклинометра (Ø х высота), мм | 80х105 |
| Габаритные размеры электронного модуля LoRaWAN | 160x80x55 |
| Масса инклинометров, кг | 0,65 |
