Детальное описание
Измеритель угла наклона и наклонных перемещений для систем мониторинга строительных конструкций.
Прецизионный инклинометр ИН-ДЗ предназначен для измерений малых углов наклона и наклонных перемещений объекта по двум координатам.
Инклинометры ИН-Д3 применяются в системах мониторинга строительных конструкций, системах геотехнического мониторинга, исследованиях изгибных деформаций элементов строительных конструкций, в системах контроля углового положения объектов.
Отличительной особенностью инклинометра является высокая температурная и временная стабильность, по сравнению с датчиками МЭМС.

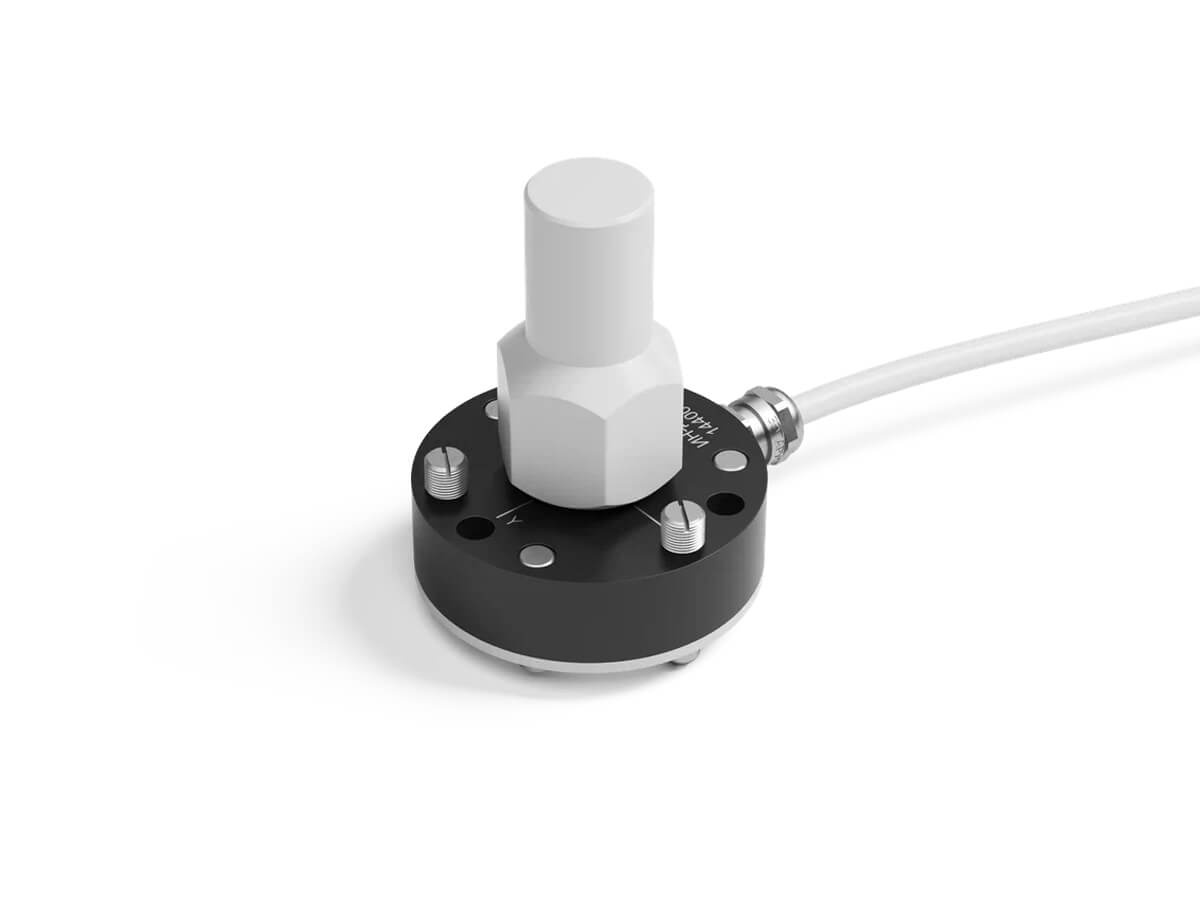

Датчик ИН-Д3 представляет собой пыле-влагозащищенную моноблочную конструкцию и включает в себя чувствительный элемент — высокоточный маятниковый первичный преобразователь угла наклона, электронный блок с цифровым выходом и корпус c регулировочными опорными винтами.
Назначение
- Контроль отклонения объекта от вертикали в системах мониторинга строительных конструкций, геотехническом мониторинге и системах стабилизации углового положения
- Регистрация угловых подвижек объекта мониторинга: платформ, оснований, фундаментов, опор, ферм и ригелей, антенно-мачтовых сооружений
Области применения инклинометра
Промышленное и гражданское строительство
Системы мониторинга строительных конструкций с целью определения кренов, прогибов и деформаций несущих конструкций, оснований и фундаментов
Особенности исполнения
- Измерение наклона по двум координатам
- Исполнение с цифровым выходом RS-485
- Поддержка протокола Modbus
- Различные диапазоны измерений для разных задач
- Cтепень пылевлагозащиты IP65
- Юстировка угла установки с помощью регулировочных опор
Технические характеристики инклинометра
| Модельный ряд | Диапазон измерений, угловых секунд |
|---|---|
| ИН-Д3 360 | ±360’’ |
| ИН-Д3 720 | ±720’’ |
| ИН-Д3 1440 | ±1440’’ |
| ИН-Д3 1800 | ±1800’’ |
| ИН-Д3 3600 | ±3600’’ |
| ИН-Д3 7200 | ±7200’’ |
| ИН-Д3 10800 | ±10800’’ |
| ИН-Д3 14400 | ±14400’’ |
| ИН-Д3 18000 | ±18000’’ |
| ИН-Д3 21600 | ±21600’’ |
| Пределы допускаемой основной относительной погрешности измерений угла, % от диапазона: | ± 0,5 |
|---|---|
| Фактическое значение основной погрешности: | |
| – для инклинометров ±360, % от диапазона измерений | 0,15 |
| – для инклинометров ±720 ˝±1440 ˝, ±1800 ˝±3600 ˝, ±7200 ˝,±10800,±14400,% от диапазона измерений | 0,1 |
| Предельное значение собственного дрейфа нуля, % от диапазона измерений | ±0,3 |
| Температурный дрейф нуля, вызванный изменением температуры на 1ºС, % от диапазона измерений | ±0,005 |
| Рабочий температурный диапазон, С° | от – 50 до + 60 |
| Угол между радиальными измерительными осями преобразователя, º | 90 ±1 |
| Пылевлагозащищённость, степень защиты | IP65 |
| Цифровой интерфейс | RS-485 (9600 кбит/с) |
| Протокол обмена | ModBus |
| Количество инклинометров на одной линии | до 50 |
| Общая длина кабельной линии, м | до 800 |
| Напряжение питания, В | от 9 до 28 |
| Потребляемый ток, при напряжении 24В, мА | 5 |
| Габаритные размеры инклинометра (Ø х высота), мм | 80х105 |
| Масса инклинометров, кг | 0,45 |
| Средний срок службы, лет | 15 |
