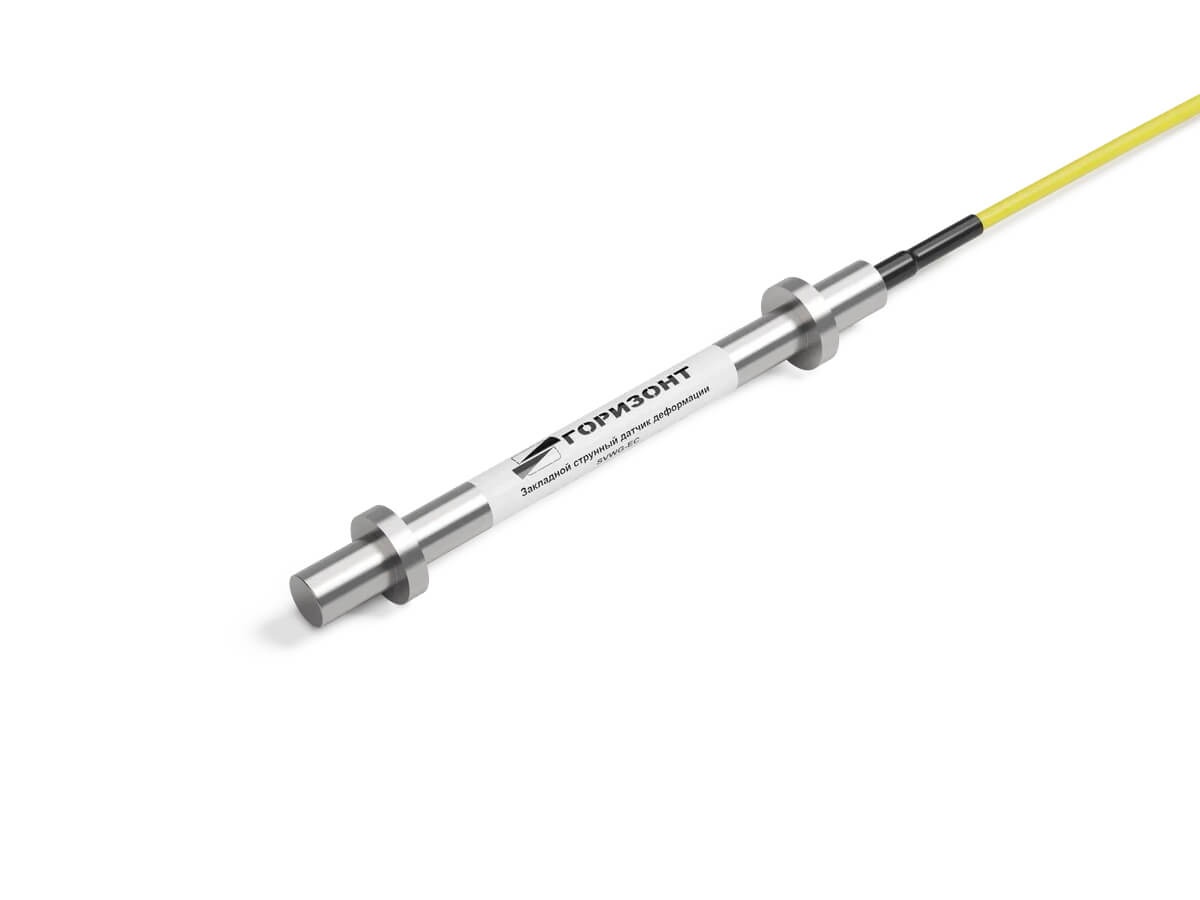

SVWG-EC Закладной струнный датчик деформации - Продам в Москве
Детальное описание
Закладной струнный датчик деформации предназначен для определения напряжений и деформаций в массиве бетона. Датчик деформации устанавливается в арматурный каркас до заливки. Для определения напряжений по трем осям устанавливается 3 датчика во взаимно перпендикулярных направлениях.
Аналоговый зaкладной тензометр может быть подключен к контроллеру струнных датчиков TSG-S01-VW, портативному регистратору Smart Logger, автономным модулям сбора данных CU-LoRaWAN или к считывающим устройствам струнных датчиков других фирм-производителей. Подтверждена совместимость струнных закладных тензодатчиков с даталоггерами фирм Campbell Scientific, GeoKon, ACE Instruments.
Цифровой закладной струнный датчик деформации имеет выход RS-485, что позволяет организовывать последовательное подключение датчиков с общей длиной линии до 800 м.
Область применения закладного струнного датчика деформации
- длительные измерение относительных деформаций и напряжений в фундаментных плитах, сваях, несущих бетонных строительных конструкциях
- мониторинг напряженно-деформированного состояния строительных конструкций в системах мониторинга СМИК
- геотехнический мониторинг обделки тоннелей, крепи шахт
- контроль напряжений горных пород при мониторинге напряженно-деформированного состояния в процессе проходки подземных выработок, тоннелей
Технические характеристики
| Наименование характеристики | Значение |
|---|---|
| Модификация | SVWG-01-12-ЕС |
| Диапазон измерений относительной деформации на 1 м, мкм | от 0 до 3300 |
| Предел допускаемой приведенной погрешности измерений относительной деформации, % | ±1 |
| Длина измерительной базы, мм | 120±0,3 |
| Тип выходного сигнала | аналоговый |
| Диапазон выходного сигнала, Гц | [от 500 до 1200] ±20% |
| Измерение температуры | Термистор NTC |
| Термокомпенсация | Да, по формуле температурной коррекции |
| Рабочий температурный диапазон, °С | от -52 до +60 |
| Устойчивость к температурным воздействиям, °С | от −60 до +85 |
| Масса, кг, не более | 0,3 |
