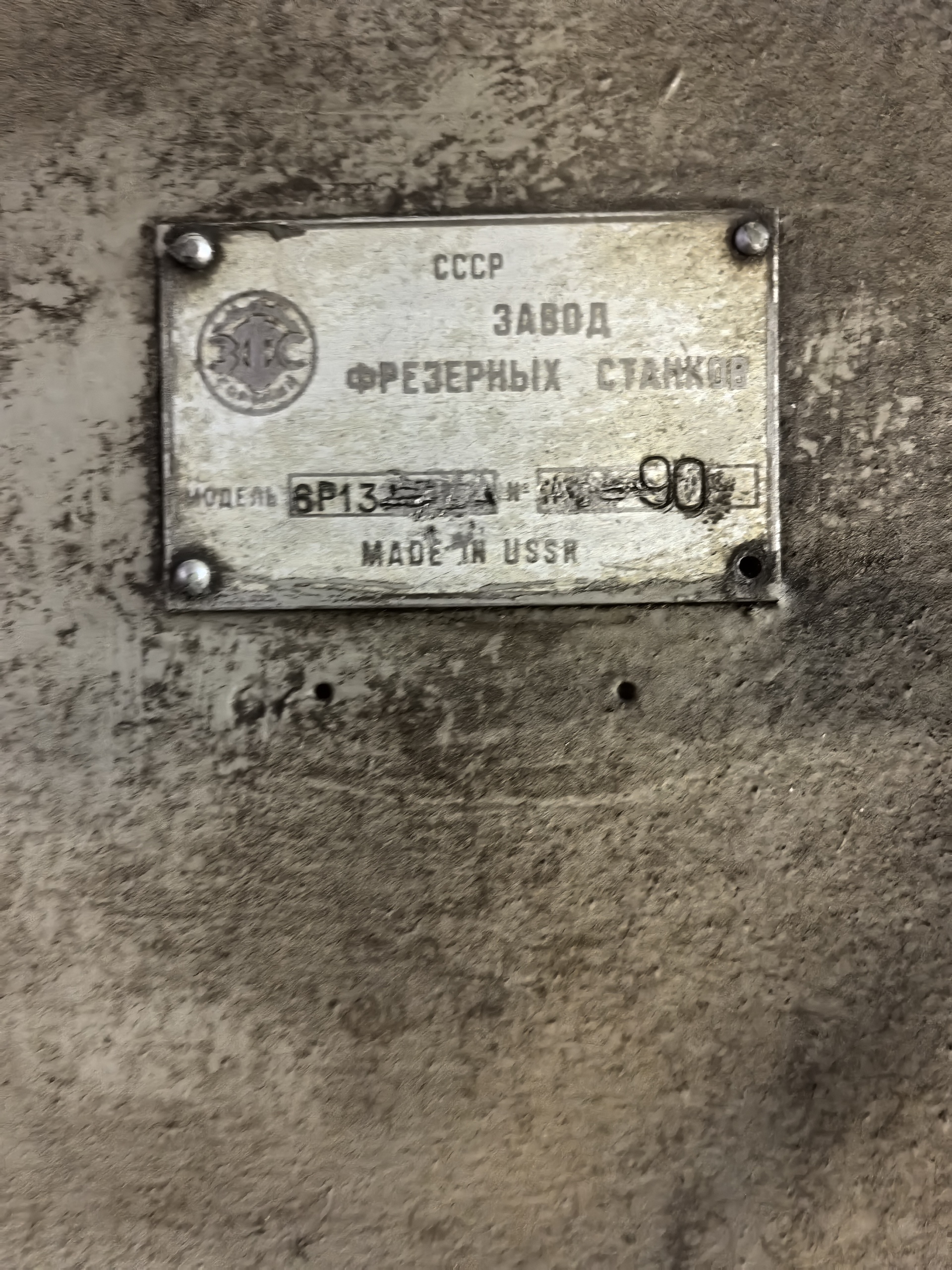

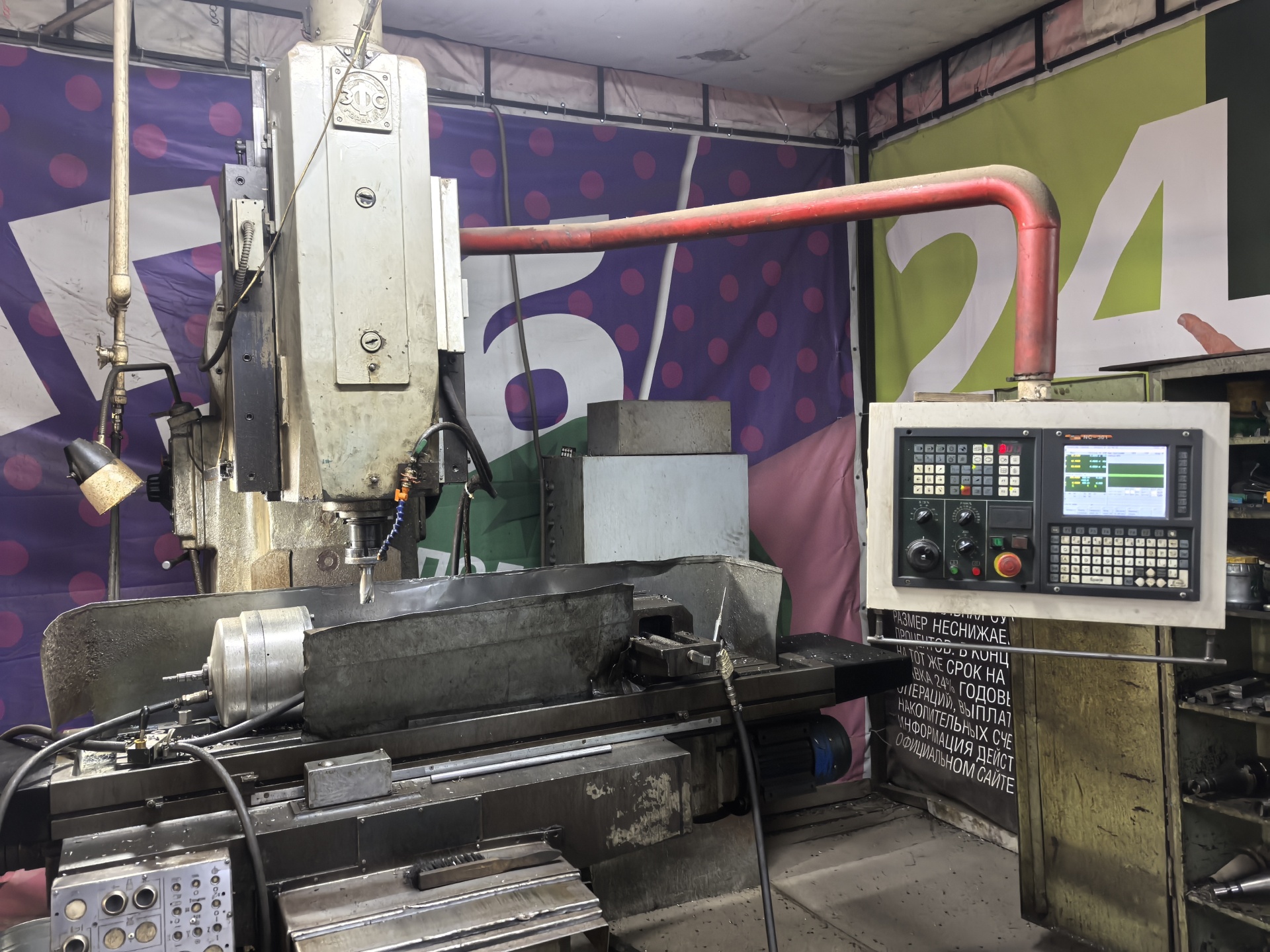

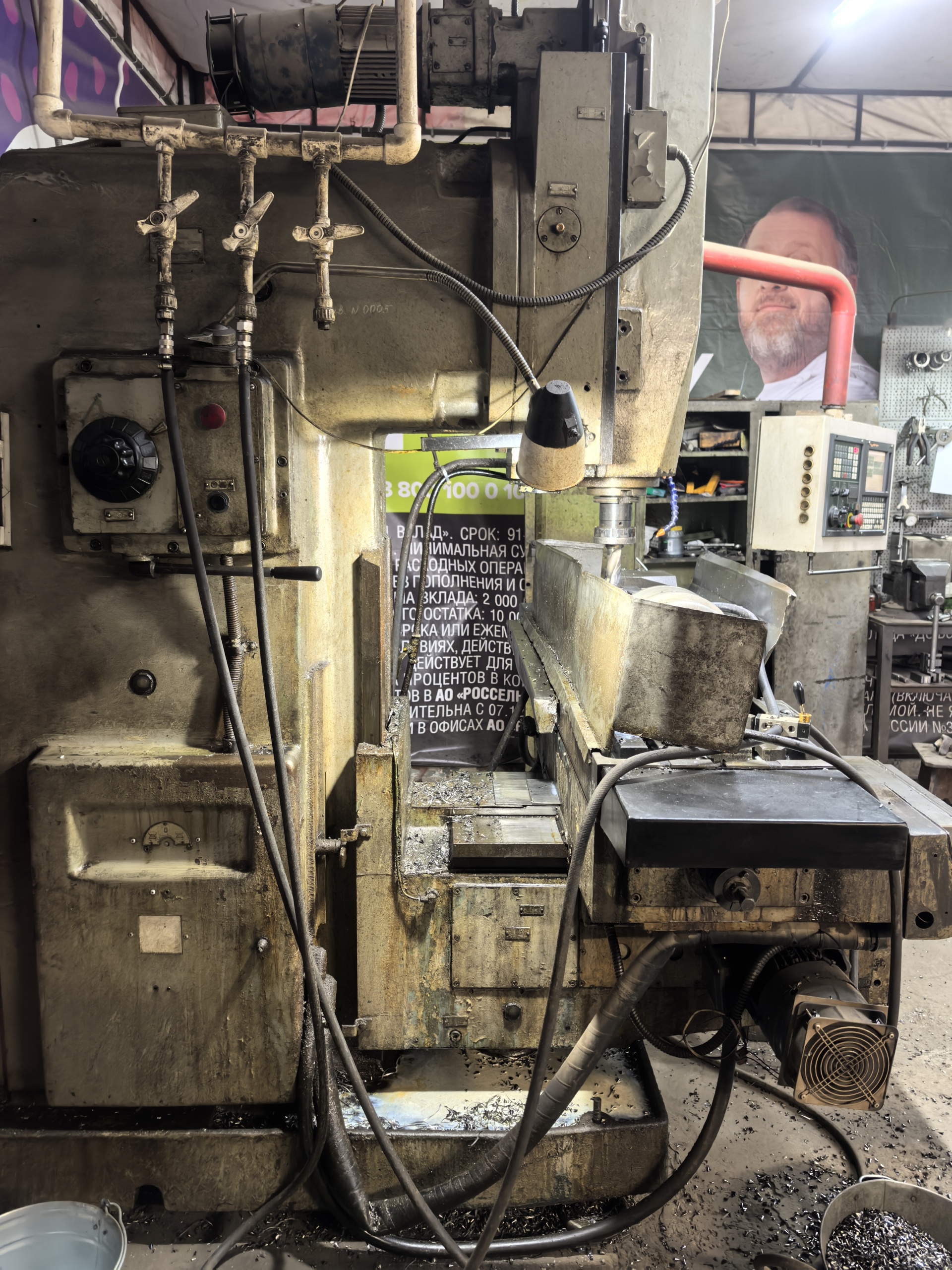

Фрезерный станок с ЧПУ 6Р13Ф3 Б/У - Продам в Таганроге

Фрезерный станок с ЧПУ 6Р13Ф3 служит для обработки деталей сложного профиля (пресс-формы, штампы и прочее) из стали, чугуна, легких и твердых сплавов, а также цветных металлов в рамках мелкосерийного и среднего производства. Обработка может выполняться концевыми и торцовыми фрезами, сверлами, зенкерами и развертками, которые устанавливают в шпинделе шестипозиционной револьверной головки (наибольшие диаметры инструментов: фрезы концевой 40 мм, торцевой 125 мм, сверла 30 мм).

На станке можно проводить разную обработку (фрезерование, сверление, зенкерование, развертывание) за одну установку детали.

Класс точности фрезерного станка с ЧПУ 6Р13Ф3 - Н.

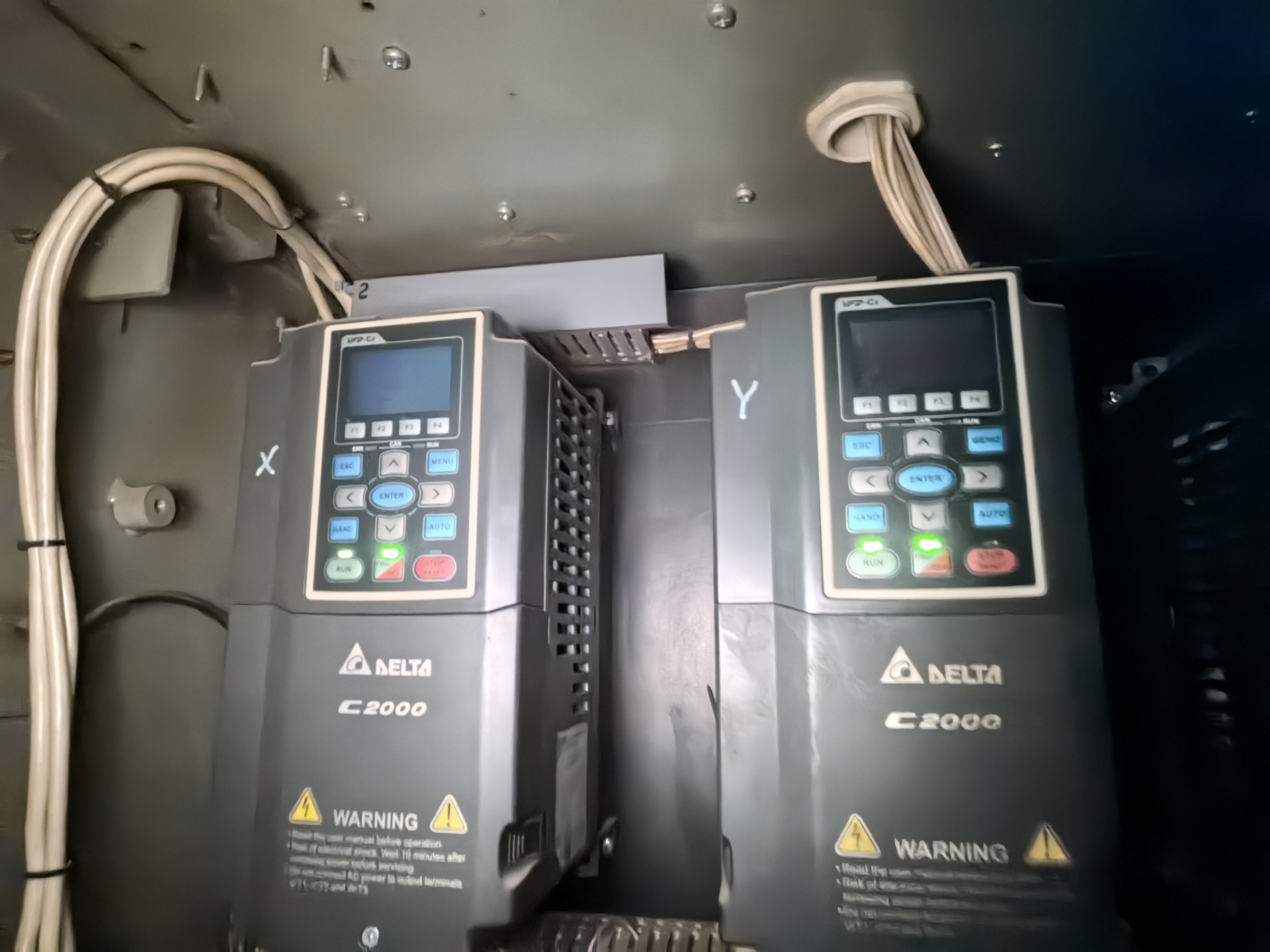

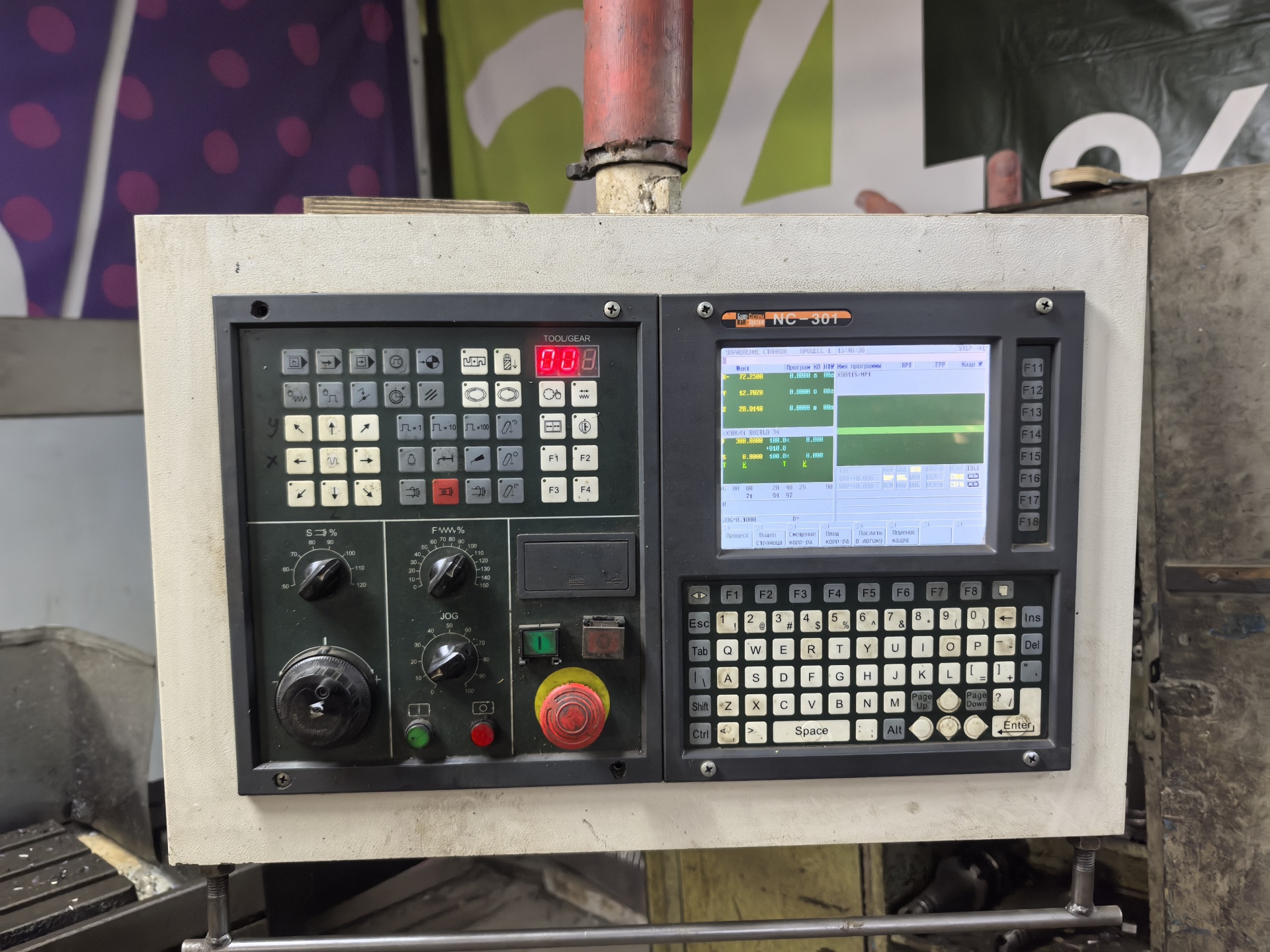

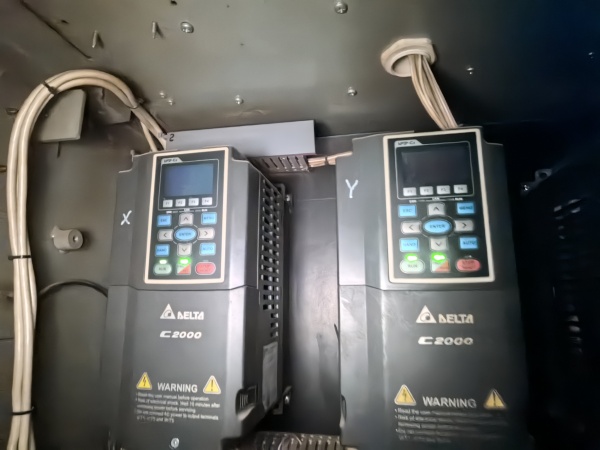

На станке проведена полная  модернизация электроники. Стойка Балтсистем NC-301 ,привода Delta и полностью заменена вся проводка.

Цена указана с НДС

Технические характеристики

Технические характеристики Параметры

Размеры рабочей поверхности стола, мм 400 х 1600

Класс точности по ГОСТ 8-71 П

Шероховатость обработанной поверхности Rz, мкм 20

Максимальная нагрузка на стол (по центру), кг 300

Наибольшее продольное перемещение стола (X), мм 1000

Наибольшее поперечное перемещение стола (Y), мм 400

Наибольшее вертикальное установочное перемещение стола, мм 420

Наибольшее вертикальное перемещение ползуна (Z), мм 250

Пределы рабочих подач. Продольных, поперечных, вертикальных, мм/мин 3 - 4800

Скорость быстрого перемещения стола и ползуна, мм/мин 4800

Расстояние от торца шпинделя до стола, мм 70 - 490

Расстояние от оси шпинделя до вертикальных направляющих станины, мм 500

Подача за один импульс, мм 0,01

Точность позиционирования по оси X, мм 0,065

Точность позиционирования по оси Y, Z, мм 0,040

Наибольший диаметр сверления, мм 30

Наибольший диаметр концевой фрезы, мм 40

Наибольший диаметр торцевой фрезы, мм 125

Частота вращения шпинделя, мин-1 40 - 2000

Количество скоростей шпинделя 18

Наибольший крутящий момент, кгс.м 62,8

Конец шпинделя ГОСТ 836-72 7:24

Электродвигатель привода главного движения, кВт 7,5

Электроприводы подачи по осям X, Y, Z, кВт 2,2

Электропривод наладочного перемещения консоли, кВт 2,2

Электропривод зажима инструмента, кВт 0,18

Электропривод насоса охлаждения, кВт 0,12

Электродвигатель смазки, кВт 0,27

Суммарная мощность электродвигателей, кВт 16,87

Габаритные размеры станка (Д х Ш х В), мм 3450 х 3970 х 2965

Масса станка с электрооборудованием, кг 4450
