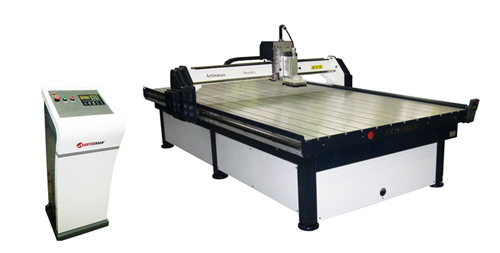

Фрезерные станки с ЧПУ серии AT и AVT HSD ITALY

Предназначены для высококачественного фрезерования и гравирования поверхностей деталей и заготовок по плоскости.
Данная группа станков выполнена с достаточным запасом прочности, что обеспечивает необходимую точность обработки заданных программой элементов. Простое управление и новейшая программа, несомненно, позволяет получать продукцию самого высокого качества.
Модель 24 AT/AVT

Общая информация о фрезерном станке с чпу AT и AVT HSD ITALY

Станки оснащены высокоскоростным шпинделем Protec (German) с воздушным охлаждением.

Гравировка:

- Нанесение рисунков, надписей, орнаментов на плоские поверхности из различных материалов.

Мебельное производство:

- Простые и сложные фасады ( в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных.

Отделка интерьеров:

- Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности.

Отделка экстерьеров:

- Фигурные наличники на окна и двери с резьбой насквозь.
- Декоративные элементы для украшения деревянных домов и бань.
- Балясины из доски для отделки веранд и беседок, ограды и т.д.

Эксклюзивные изделия:

- Рамы для зеркал, панно, изображения людей и зверей, сувенирная продукция, шкатулки, письменные наборы, часы и так далее.

Производство дверей:

- Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку.
- Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой.
- Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.
- Изготовление эксклюзивных дверей из ценных пород древесины.

Модельное производство:

- Изготовление мастер моделей, литьевых моделей, прототипов изделий, форм для вакуумной формовки, штампов и клеше из различных материалов, включая алюминий, латунь, бронзу и модельный пластик («CIBATOOL» и т.д.).

Реклама:

- Криволинейный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.

Преимущества

• поддерживают файлы G-Code и HPGL;
• имеют удобный для оператора интерфейс;
• оснащены высокоскоростным шпинделем с воздушным охлаждением;
• программная автоматическая калибровка инструментов;
• прочная конструкция стола обеспечивает долговечность и качество обработки на протяжении всего срока службы;
• одновременное движение по 3-м осям;
• возможность запоминания 9-и режимов работы – одновременная обработка одной из 9-ти установленных заготовок и замена уже обработанной;
• неограниченные размеры рабочих файлов;
• после перезапуска станка, в случае незапланированной остановки, возможно продолжение обработки заготовки с места остановки без ухудшения при этом качества обработки.

Технические характеристики фрезерного оборудования с чпу AT и AVT HSD ITALY

Наименование характеристики	Значение характеристики
Модель	24 AT/AVT	30 AT/AVT
Размеры рабочей зоны стола (X×Y×Z), мм	2500х1300х160	3048х1524х160
Мощность электродвигателя шпинделя, кВт	стандарт = 5	стандарт = 5
Макс. скорость, м/мин	20	20
Разрешение, точек на дюйм	1016	1016
Напряжение питающей сети, Гц	380В / 50	380В / 50
Частота вращения шпинделя об/мин	18 000	18 000
Мощность электродвигателя вакуумного насоса для моделей AVT, кВт	5.5

	ВАКУУМНЫЙ РАБОЧИЙ СТОЛ  Поверхность рабочего стола разделена на 4 рабочих зоны для закрепления заготовок с помощью вакуума. Система вакуумной фиксации заготовок позволяет осуществлять быструю смену изделий и обеспечивает надежный прижим детали при обработке.
	ВЫСОКОПРОИЗВОДИТЕЛЬНЫЙ ВАКУУМНЫЙ НАСОС ТИПА BACKER (модели AVT). Мощный вакуумный насос позволяет обеспечить надежный прижим заготовок к рабочей поверхности. Станок укомплектован воздушным насосом типа Backer.
	РАБОЧИЙ СТОЛ С Т-ОБРАЗНЫМИ ПАЗАМИ (модели АТ).  Обеспечивается надежный зажим обрабатываемых заготовок при помощи механических креплений.
	АСПИРАЦИОННЫЙ ЗАЩИТНЫЙ КОЖУХ НА ШПИНДЕЛЕ.  Быстросъемное ограждение осуществляет надежную защиту инструмента и эффективное удаление отходов обработки из зоны резания. Обеспечивается безопасность работы на станке в соответствии с Европейскими стандартами.
	ШПИНДЕЛЬ С ВОЗДУШНЫМ ОХЛАЖДЕНИЕМ HSD (Italy) За счет высокой частоты вращения 18 000 об/мин (опционально, по дополнительному заказу, до 24000 об/мин), осуществляет обработку деталей из древесины, МДФ, пластика, акрилового стекла для изготовления мебели, рекламы и сувенирной продукции с высоким качеством. Подшипниковые узлы и обмотка электродвигателя охлаждаются встроенным вентилятором. Обеспечивается надежность работы станка и расширяются технологические возможности использования.
	СВЕРХПРОЧНЫЕ НАПРАВЛЯЮЩИЕ. Перемещение траверсы обеспечивают линейные подшипники. Оригинальная конструкция полностью исключает люфт. Что обеспечивает высокую точность обработки заготовок при большой скорости перемещения траверсы по осям X и Y.
	УДОБНЫЙ ФУНКЦИОНАЛЬНЫЙ ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ. Дополнительная клавиатура блока управления CNC позволяет максимально быстро и удобно менять настройки станка.
	ПУЛЬТ УПРАВЛЕНИЯ С ВЫНОСНОЙ СТОЙКОЙ  Управление фрезерным станком с ЧПУ осуществляется при помощи пульта на выносной стойке. Стойка управления Altesa с многофункциональной картой последовательного порта поддерживает один компьютер. Компьютер, в свою очередь, одновременно может управлять несколькими фрезерными станками с ЧПУ. Поддерживается выполнение управляющей программы с флеш-накопителя и SD-карты.
	ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ UCancam версии V8 или V9 Есть 4 функциональных зоны: предварительный просмотр траектории инструмента, параметры предварительного просмотра, управление производством и распределение работ.
	ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ “DELTA” Преобразователь частоты серии VFD-М предназначен для плавного изменения частоты вращения электродвигателя шпинделя. Модель имеет максимум функций и возможностей

ДОПОЛНИТЕЛЬНОЕ ОСНАЩЕНИЕ: 3D сканер

Лазерное сканирующее устройство предназначено для сканирования уже готовых изделий (резьбы, лепнины, прототипов и т.д.), с целью получения математической модели для фрезерования копии этого изделия. Сканирование происходит лазерным лучом, благодаря чему достигается высокое качество получаемой модели. 3D сканер нашёл широкое применение при производстве эксклюзивных изделий. В комплекте со сканером идёт программа ASHERA , благодаря понятому русскому интерфейсу и возможностям лазерного сканера (генератор луча и высокоточная цифровая матрица) достигается высокоточное создание компьютерной 3D модели сканируемого образца.

Сохраняется она в стандартном формате .STL, который открывается в программах Type3, ArtCam , 3DMAX , SolidWorks , Спрут-Кам , MaserCam и многих других CAD и CAM программах.

(Проверена работа сканера на всех моделях станков с ЧПУ "Artisman")

Комплект поставки 3D сканера:

• Блок питания ± 5В (ES18E05-P1J)
• Датчик (8369)
• Блок синхронизации (171)
• Блок оптической развязки (29)
• Кабель (переходник) (Кабель - 009-15)
• Кабель
• Диск с програмным обеспечением (171)
• Кронштейн (Стандарт)
• Краткая инструкция по подключению 3D сканирования к фрезерному станку
• Паспорт на датчик (8369)
• 2 винта М3х18
