Высокоточный 5-осевой обрабатывающий центр EUMASEIKI серии UV с Наклонно-Поворотным Столом - Продам в Nanjing

Производитель

EUMASEIKI (Китай)

Цена договорная

Нет в наличии / под заказ

Nanjing (Китай)

Состояние: Новый

Контакты

Franco
Франко

EUMASEIKI

Китай, Zhejiang, Wenzhou, No.1 Building 2909, Faith-trust Center, No.1067 Jinxiu Road, Lucheng District

Детальное описание

Серия UV

Металлообрабатывающий Центр с Наклонно-Поворотным Столом

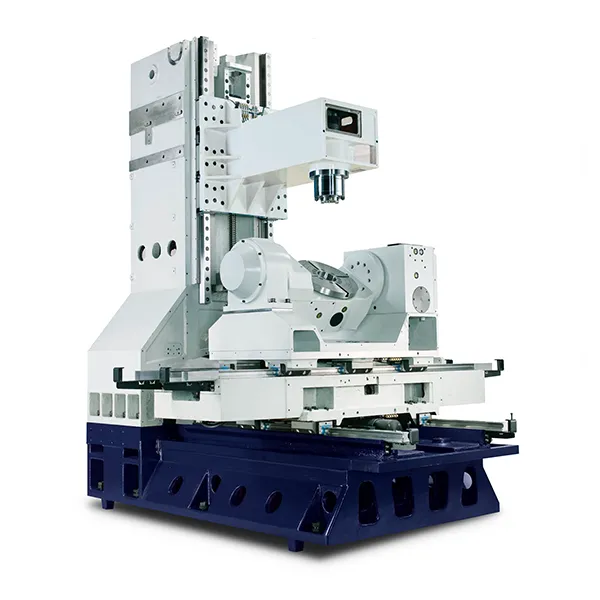

5-осевой обрабатывающий центр EUMASEIKI серии UV — динамичный, точный и компактный — разработан на базе 3-осевого станка серии EV, где поперечные салазки оснащены поворотно-наклонным 5-осевым столом. Обеспечивает бесшовное перемещение одновременно по горизонтальной и вертикальной осям вращения в нескольких направлениях. Предназначен для сверления, нарезания резьбы и фрезерования при производстве мелких и средних серий деталей в точной механике, часовой промышленности, медицинской технике, электронике и общем машиностроении.

Описание

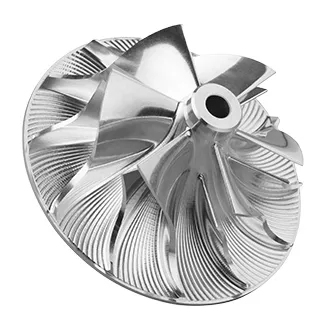

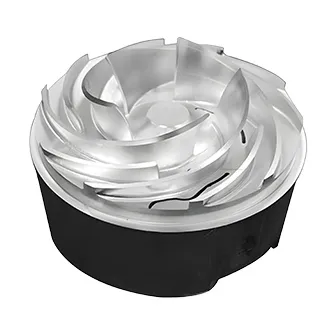

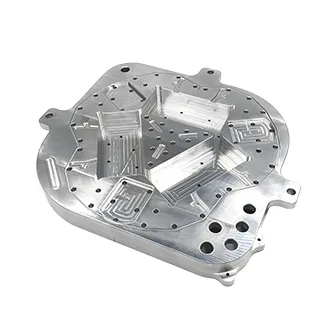

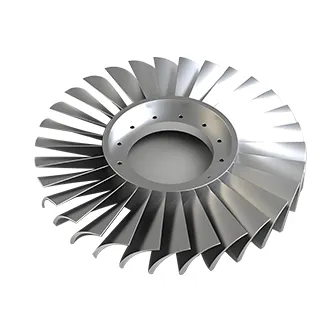

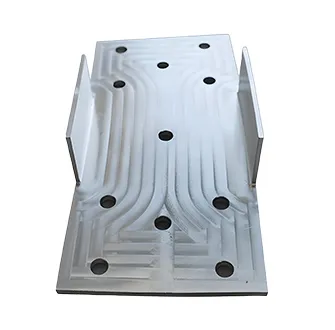

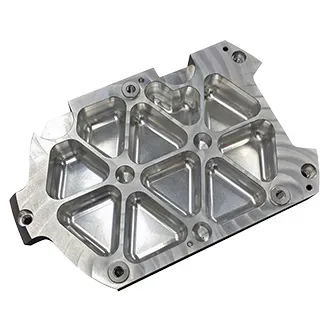

5-осевой обрабатывающий центр EUMASEIKI с поворотно-наклонным столом обеспечивает **одновременное 5-осевое управление**. Заготовка может наклоняться и вращаться в различных направлениях при перемещении по осям XYZ — всё в одной установке. Это значительно повышает гибкость и позволяет обрабатывать сложные геометрические формы, карманы, фасонные и наклонные поверхности, которые трудно или невозможно выполнить на традиционных станках. Решение предлагает исключительные преимущества при производстве сложных и высокоточных деталей: повышенная точность, сокращение времени на наладку, улучшенное качество поверхности и минимальный износ инструмента.

Как правило, модернизация 3-осевого станка до 5-осевой обработки сопряжена с чрезмерно высокими затратами. 5-осевые станки с ЧПУ серии UV от Eumaseiki обеспечивают надёжную производительность, стабильное качество и высокую точность — при этом по стоимости, значительно более доступной.

Преимущества

Жёсткая и устойчивая конструкция для обработки на высоких скоростях

Очень компактный станок с минимальной занимаемой площадью

Высокая динамика и точность обработки

Неподвижная станина и три линейные оси на инструменте обеспечивают высокую жёсткость и динамичность

Оптимальный рабочий объём по сравнению с ходами осей

Высокое ускорение шпинделя, высокая подача, быстрое ускорение осей, минимальное время смены инструмента

Система удаления стружки интегрирована в конструкцию станины

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Обрабатывающие центры серии UV		UV260	UV320	UV400
Перемещение по оси X	мм	500	550	500
Перемещение по оси Y	мм	500	550	650
Перемещение по оси Z	мм	450	500	400
Расстояние от торца шпинделя до поверхности стола	мм	40~490	50~550	150~550
Рабочий стол	мм	Ø260	Ø320	Ø400
Перемещение по оси «С»	град.	360°	360°	360°
Перемещение по оси «A»	град.	-110˚~+110˚	-110˚~+110˚	-110˚~+110˚
Мощность привода ось A	кВт	4.56	5.7	15.9
Мощность привода ось С	кВт	2.6	4.56	7.6
Номинальный крутящий момент ось A	Нм	270	380	780
Номинальный крутящий момент ось C	Нм	120	150	230
Частота вращения ось A	об/мин	150	100	100
Частота вращения ось C	об/мин	200	150	150
Максимальная нагрузка на стол	Кг	60	60	100
Размеры Т-образного паза	мм	12H7/18H7	14H7	14H7
Частота вращения шпинделя	об/мин	12000	12000	12000
Конус шпинделя		ISO40	ISO 40	ISO 40
Ускоренная подача по осям X/Y/Z	м/мин	24 / 24 / 24	24 / 24 / 24	24 / 24 / 24
Рабочая подача по осям X/Y/Z	мм/мин	1~12000	1~12000	1~12000
Хвостовик инструмента		BT 40	BT40	BT40
Магазин инструментов	поз.	24	24	24
Макс. Ø инструмента соседний/не соседний	мм	76φ /150φ	76φ /150φ	76φ /150φ
Максимальная длина инструмента	мм	250	250	250
Максимальный вес инструмента	Кг	8	8	8
Метод смены инструмента		рычаг	рычаг	рычаг
Время смены инструмента (от инструмента к инструменту)	сек.	1.5	1.5	1.5
Мощность шпинделя (S1-S6-40%)	кВт	11/20	11/20	11/20
Крутящий момент шпинделя (S1-S6-40%)	Нм	52.5/95.5	52.5/95.5	52.5/95.5
Мощность привода подачи по осям X/Y/Z	кВт	2.0 / 3.0 / 3.0	3.0 / 3.0 / 3.0	3.0 / 3.0 / 3.0
Мощность привода СОЖ	кВт	0.75+0.75	0.75+0.75	0.75+0.75
Требуемое давление воздуха	кг/см2	6	6	6
Требуемая мощность	кВА	30	30	30
Точность позиционирования (по осям X/Y/Z) VDI3441	мм	0.007	0.007	0.007
Повторяемость (по осям X/Y/Z) VDI3441	мм	0.005	0.005	0.005
Точность позиционирования (ось A) ) VDI3441	сек.	±20	±20	±10
Повторяемость (ось A) VDI3441	сек.	±4	±4	±4
Точность позиционирования (ось С) ) VDI3441	сек.	±20	±20	±10
Повторяемость (ось С) VDI3441	сек.	±4	±4	±4
Высота станка	мм	2300	2900	2900
Габариты станка (Д х Ш)	мм	20002400	2500x3150	2700x4000
Масса станка	Кг	about 4200	about 5200	about 7800
Система ЧПУ		SYNTEC220MA-5	SYNTEC 220MA-5	SYNTEC220MA-5
