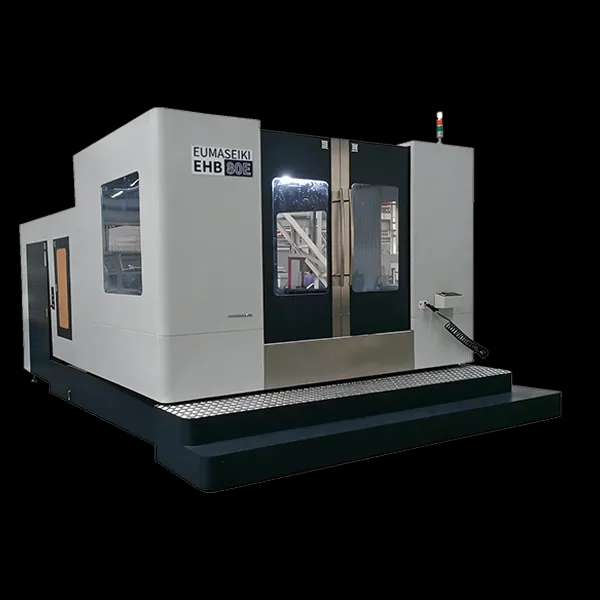

Четырёхосевой Горизонтальный Металлообрабатывающий Центр
Горизонтальный обрабатывающий центр с ЧПУ EUMASEIKI — высокопроизводительное решение для комплексной обработки сложных деталей: пресс-форм, матриц, корпусов и компонентов типа «клапан» из сталей, чугунов и лёгких сплавов. Уникальная Т-образная конструкция станка позволяет оснащать его одной или двумя палеттами и обеспечивает три взаимно перпендикулярные координатные оси X, Y, Z, формируя полностью замкнутый цикл обработки — сверление, растачивание, развертывание и нарезание резьбы — как при высокоскоростной, так и при высокомоментной резке, от мелкосерийного до серийного производства. Отличается высокой динамикой и тепловой стабильностью, обеспечивая прецизионную обработку в литейной, пластмассовой, автомобильной и аэрокосмической промышленности.
Описание

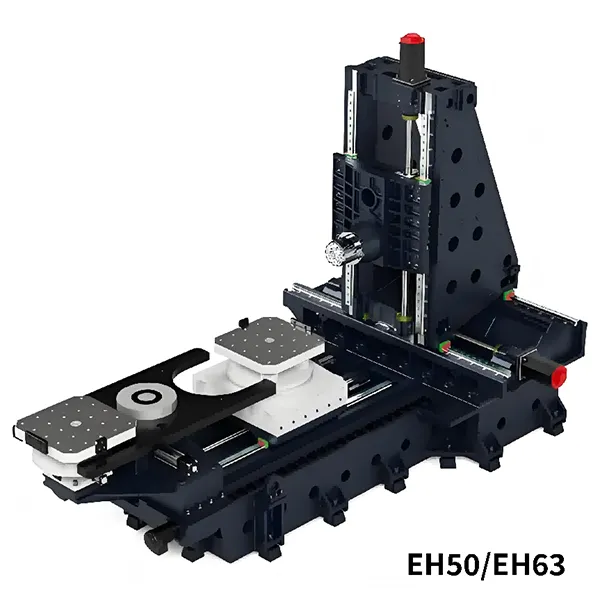

Горизонтальные обрабатывающие центры с ЧПУ EUMASEIKI серии EH50 и EH63 выполнены по классической динамичной Т-образной схеме с положительной стойкой. По сравнению с традиционной перевёрнутой Т-образной конструкцией данная модель обеспечивает повышенную жёсткость и более высокие технологические возможности. Ось B стандартно оснащена круговым энкодером; основные компоненты — шпиндель, шарико-винтовые пары, направляющие, подшипники, поворотный стол — представлены ведущими мировыми брендами. Особенно подходит для черновой и финишной обработки разнообразных корпусных деталей.
Модели горизонтальных обрабатывающих центров с ЧПУ EUMASEIKI EH80S, EH100S и EH125S разработаны по немецким конструкторским принципам и компоновке, с двухвинтовым приводом по оси X, конструкцией увеличенного пролёта, высокой жёсткостью и прочностью, что обеспечивает идеальное сочетание высокоточной и высокопроизводительной обработки. Серия поворотных столов с осью B стандартно комплектуется круговым энкодером, а ключевые узлы — шпиндели, шарико-винтовые передачи, направляющие, подшипники, столы — поставляются от признанных международных производителей. Идеально соответствует требованиям высокотехнологичных отраслей и востребована у заказчиков с повышенными эксплуатационными запросами.
Преимущества
Высокая производительность
Высокая прочность
Высокая жёсткость
Высокая динамика и тепловая стабильность
Высокая точность на протяжении всего срока эксплуатации
Высокая надёжность
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Двухпаллетные горизонтальные обрабатывающие центры (Обрабатывающие центры серии EH) | ед. изм. | EH500 |
Ход по оси X (поперечное перемещение стойки влево и вправо) | мм | 800 |
Ход по оси Y (вертикальное перемещение шпиндельной головки вверх и вниз) | мм | 700 |
Ход по оси Z (продольное перемещение стола вперёд и назад) | мм | 680 |
Дискрестность вдоль 3 осей | мм | 0.001 |
Расстояние от торца шпинделя до управляемого рабочего стола (вертикальное) | мм | 90-790 |
Расстояние от центра шпинделя до управляемого рабочего стола (по горизонтали) | мм | 60-740 |
Размер поверхности поворотного стола (ось B) | мм | 2-500x500 |
Диаметр центрального отверстия поворотного стола (ось B) | мм | / |
Максимальный диаметр вращения по оси B | мм | φ950*2 |
Дискрестность по оси B | град. | 0.001˚ |
Максимальная нагрузка на рабочий стол по оси B. | Кг | 600 |
Угол вращения по оси B | град. | 0~360° |
Частота вращения шпинделя | об/мин | 10000 |
Конус шпинделя | BT40 | |
Ускоренная подача (X/Y/Z) | м/мин | 24 |
Рабочая подача (X/Y/Z) | мм/мин | 1~10000 |
Хвостовик инструмента | тип | BT40 |
Емкость магазина инструментов | поз. | 60 |
Макс. Ø инструмента | мм | φ95 |
Максимальная длина инструмента | мм | 300 |
Максимальный вес инструмента | Кг | 8 |
Метод смены инструмента | тип | рычаг |
Время смены инструмента (от инструмента к инструменту) | сек | 5 |
Мощность шпинделя | кВт | 11/15 (S1/S6 25%) |
Крутящий момент шпинделя | Нм | 52.5/95.5 (S1/S6 25%) |
Крутящий момент шпинделя с редуктором BF | Нм | / |
Мощность привода подачи по осям X/Y/Z | кВт | 3/3/3/1.8 |
Крутящий момент привода подачи по осям X/Y/Z | Нм | 27/27/27/11 |
Мощность привода СОЖ | кВт | 1+1 |
Емкость бака СОЖ | л | 600 |
Требуемое давление воздуха | кг/см2 | 6 |
Давление в гидравлической системе | кг/см2 | 70 |
Требуемая мощность | кВA | 50 |
Точность позиционирования по осям X/Y/Z | мм | 0.005 |
Повторяемость по осям X/Y/Z | мм | 0.003 |
Точность позиционирования рабочего стола по оси B | 15“ | |
Повторяемость рабочего стола по оси B | ±4″ | |
Высота станка | мм | 3200 |
Высота станка | мм | 3000x3300 |
Вес станка (прибл.) | Кг | 9000 |
Система ЧПУ | FANUC 0i-MF |
СТАНДАРТНАЯ КОНФИГУРАЦИЯ
Закрытая кабина
Ящик для инструментов
Воздушный пистолет + пистолет промывки
Автоматический магазин инструментов
Конвейер для стружки цепного типа + тележка
Кондиционер электрошкафа
Линейные направляющие c танкетками THK/PMI по 3 осям
Панель управления расположена сбоку от инструментального магазина
Интерфейс USB, порт Ethernet с высокой устойчивостью к электромагнитным помехам
Угол поворота оси B — 360°
Цвет станка: светло-серый RAL7035 и тёмно-синий RAL5008 (возможна индивидуальная окраска)
Индикаторы паузы и завершения работы
СОЖ
Система управления FANUC 0i-MF Plus с цветным экраном 15"
Автоматическое отключение питания М30
Обдув шпинделя воздухом
Устройство охлаждения масла шпинделя
Регулировочные болты и установочные опоры
Система масляной смазки шпинделя
ШВП класс С3 по 3 осям
Маслоотделитель
Выносной пульт с маховичком
Абсолютный энкодер по оси В, дискретность 0,001°
Уровень шума во время работы оборудования составляет менее 80 дБ.
Освещение рабочей зоны
Автоматическая централизованная система смазки
Точность позиционирования оси соответствует стандарту VDl/DGQ3441.
Индикаторы неисправностей
Закрытая защита станка соответствует стандарту GB15760-2004 «Общие технические условия по охране труда и безопасности при эксплуатации металлорежущих станков»
Стандарт геометрической точности: GB/T 17421.1 «Общие технические условия по геометрической точности металлорежущих станков»
ОПЦИОНАЛЬНАЯ КОНФИГУРАЦИЯ
Оптические линейки осей XYZ
Двухходовой/четырёхходовой маслораспределитель для рабочего стола
Охлаждающая жидкость через шпиндель
ШВП повышенной точности класса C0/C1
ЗИП на один год
Вращающееся окно
Устройство для промывки стружки (душевого типа)
Редуктор BF
Устройство лазер настройки инструмента Renishaw NC4
Вытяжка масляного тумана
Линейные направляющие класс UP
Бумажный фильтр-мешок для СОЖ
Устройство для измерения заготовок Renishaw RMP40/60 с щупом L-50/70/700 мм

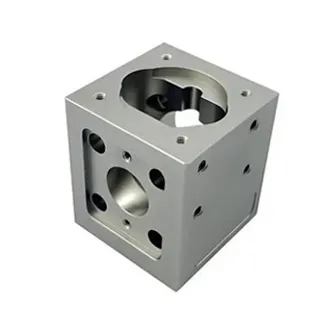

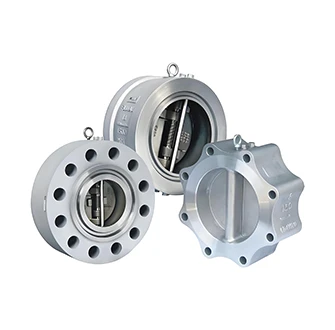

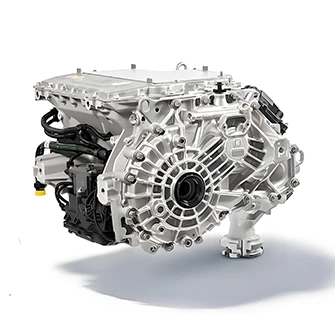

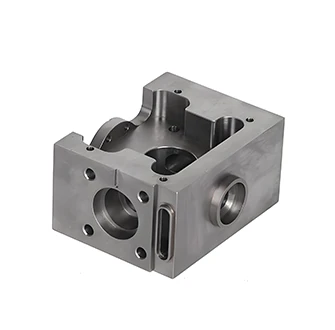

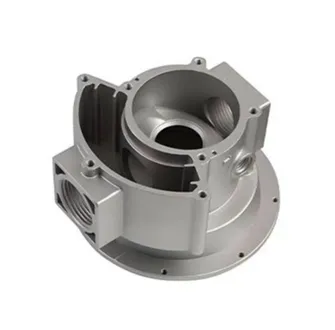

Детали, обработанные на Металлообрабатывающие центры с ЧПУ EUMASEIKI
