Высокоточный 3-х осевой вертикальный обрабатывающий центр с ЧПУ модель EV-1580B - Продам в Nanjing

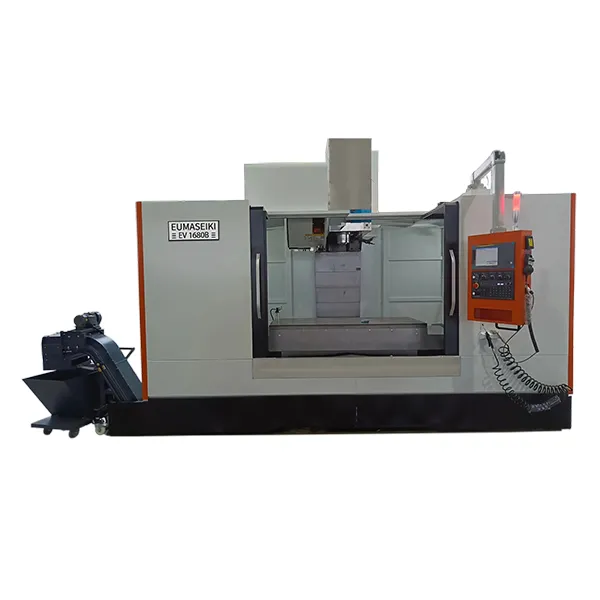

Name: Высокоточный 3-х осевой вертикальный обрабатывающий центр с ЧПУ модель EV-1580B
Brand: EUMASEIKI

Производитель

EUMASEIKI (Китай)

Цена

65 000

В наличии

Nanjing (Китай)

Состояние: Новый

Контакты

Franco
Франко

EUMASEIKI

Китай, Zhejiang, Wenzhou, No.1 Building 2909, Faith-trust Center, No.1067 Jinxiu Road, Lucheng District

Детальное описание

Серия EV 3/4

Вертикальный Металлообрабатывающий Центр с ЧПУ

Eumaseiki — инновационный вертикальный обрабатывающий центр с ЧПУ построен на базе двух неподвижных литых узлов — основания и колонны, изготовленных с применением мраморных минеральных композитов, обеспечивающих высокую виброустойчивость и термическую стабильность. Перед обработкой чугунные детали проходят вторичный отжиг и длительную выдержку для полного снятия внутренних напряжений, что гарантирует долгий срок службы и сохранение геометрической точности. Ключевые компоненты — шпиндель, шарико-винтовые пары и направляющие — поставляются от ведущих производителей из Тайваня и Японии, обеспечивая высокую надёжность, точность и износостойкость. Сборка каждого станка выполняется высококвалифицированными техниками с многолетним опытом из тайваньских предприятий, что гарантирует качество на всех этапах. По сравнению с типовыми моделями, 3-осевые обрабатывающие центры Eumaseiki отличаются повышенным крутящим моментом, расширенным ходом по осям и более высокой скоростью подачи, при этом допускают широкую кастомизацию под задачи заказчика. Опционально доступен 4-осевой поворотный стол, позволяющий выполнять обработку пяти граней заготовки, а при интеграции с соответствующей системой ЧПУ — реализовать полноценную 5-координатную обработку. Благодаря сочетанию передовых материалов, премиальных компонентов и точной сборки, Eumaseiki демонстрирует непревзойдённые технические характеристики и идеально подходит для высокоточного серийного и единичного производства.

Вертикальные обрабатывающие центры Eumaseiki с ЧПУ — это высокопроизводительные станки, предназначенные для комплексной обработки сложных деталей и охватывающие широкий технологический диапазон — от высокомоментной до высокоскоростной обработки. Конструкция станка состоит из двух устойчивых литых узлов — основания и колонны. Колонна оснащена направляющими для перемещения шпиндельной бабки. Рабочий стол перемещается в продольном направлении (ось X) по поперечным салазкам, которые, в свою очередь, двигаются в поперечном направлении (ось Y) по основанию. Все направляющие выполнены по типу роликовых линейных направляющих, что обеспечивает высокую грузоподъёмность и жёсткость узлов — стола, салазок и шпиндельной бабки. Оптимизированный размер и расположение направляющих позволяют сохранять высокую точность обработки даже при прерывистом резании, а также обеспечивают длительный срок службы станка. Это гарантирует стабильное выполнение операций фрезерования, сверления, расточки, развертывания и нарезания резьбы на деталях из сталей, чугунов, лёгких и цветных сплавов.

Преимущества

Высокая производительность
Высокая прочность
Высокая жёсткость
Высокая динамическая и тепловая стабильность
Высокая точность в течение длительного времени
Высокая надёжность

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические Характеристики	ед. изм.	EV-1580B
Перемещение по оси Х	мм	1500
Перемещение по оси Y	мм	800
Перемещение по оси Z	мм	700
Расстояние от торца шпинделя до стола	мм	155-855
Расстояние между шпинделем и колонной	мм	855
Размер рабочего стола	мм	1600x800
Макс. нагрузка на рабочий стол	Кг	1200
Размер Т-образного паза (ширинарасстояниеколичество)	мм	22x110x7
Конус шпинделя	тип	ISO 50
Скорость подачи (X/Y/Z)	м/мин	20/20/20
Скорость рабочей подачи (X/Y/Z)	мм/мин	10000
ШВП (X/Y/Z)	мм	Ø50/10
Линейные направляющие	мм	55/45*4/55
Тип хвостовика инструмента	тип	BT50
Вместимость магазина инструментов	поз.	24
Макс. диаметр инструмента (соседний/не соседний)	мм	Ø110/Ø220
Макс. длина инструмента	мм	350
Макс. вес инструмента	Кг	15
Метод смены инструмента	тип	рычаг
Время смены инструмента (от инструмента к инструменту)	сек.	3
Трансмиссия	-	Ремен
Частота вращения главного шпинделя	об/мин	8000
Мощность шпинделя S1/S6 25%	кВт	22/33 (22/33)
Крутящий момент шпинделя S1/S6 25%	Нм	140/260 (210/380)
Мощность привода подачи по осям X/Y/Z	кВт	3.8/4.9/4.9
Крутящий момент привода подачи по осям X/Y/Z	Нм	18/27/27
Мощность привода СОЖ	кВт	1.0 + 1.0
Требуемое давление воздуха	кг/см2	6.5
Требуемая мощность	кВА	35
Точность позиционирования по осям X/Y/Z	мм	0.009
Точность повторного позиционирования по осям X/Y/Z	мм	0.006
Вес станка	Кг	8000
Габариты станка (Д х Ш х В)	мм	4000x3300x3550
Система ЧПУ	-	SIEMENS 828D

СТАНДАРТНАЯ КОНФИГУРАЦИЯ
Полностью закрытая кабина
Трансформатор (380В→220В)
Ящик для инструментов
Магазин на 24 инструмента
Устройство смены инструмента рычажного типа
Конвейер для стружки цепного типа + тележка
Выносной пульт с маховичком
Шпиндель с прямым приводом
Маслоотделитель
Интерфейс USB/Ethernet
Устройство охлаждения масла шпинделя
10, 4-дюймовый цветной экран
Рабочее освещение
Обдув шпинделя и режущий воздуходувки
Автоматическая централизованная система смазки
Индикаторы паузы и завершения работы
Роликовые направляющие осей X/Y/Z класса Р
Воздушный пистолет + пистолет промывки
Индикаторы неисправностей
ШВП осей X/Y/Z класса С
Кондиционер электрошкафа
Система автоматического отключения питания МЗ0
СОЖ
Система ЧПУ FANUC Oi-MF
Регулировочные болты и установочные опоры
Примечание: Дополнительные опции можно посмотреть на сайте и в каталоге
