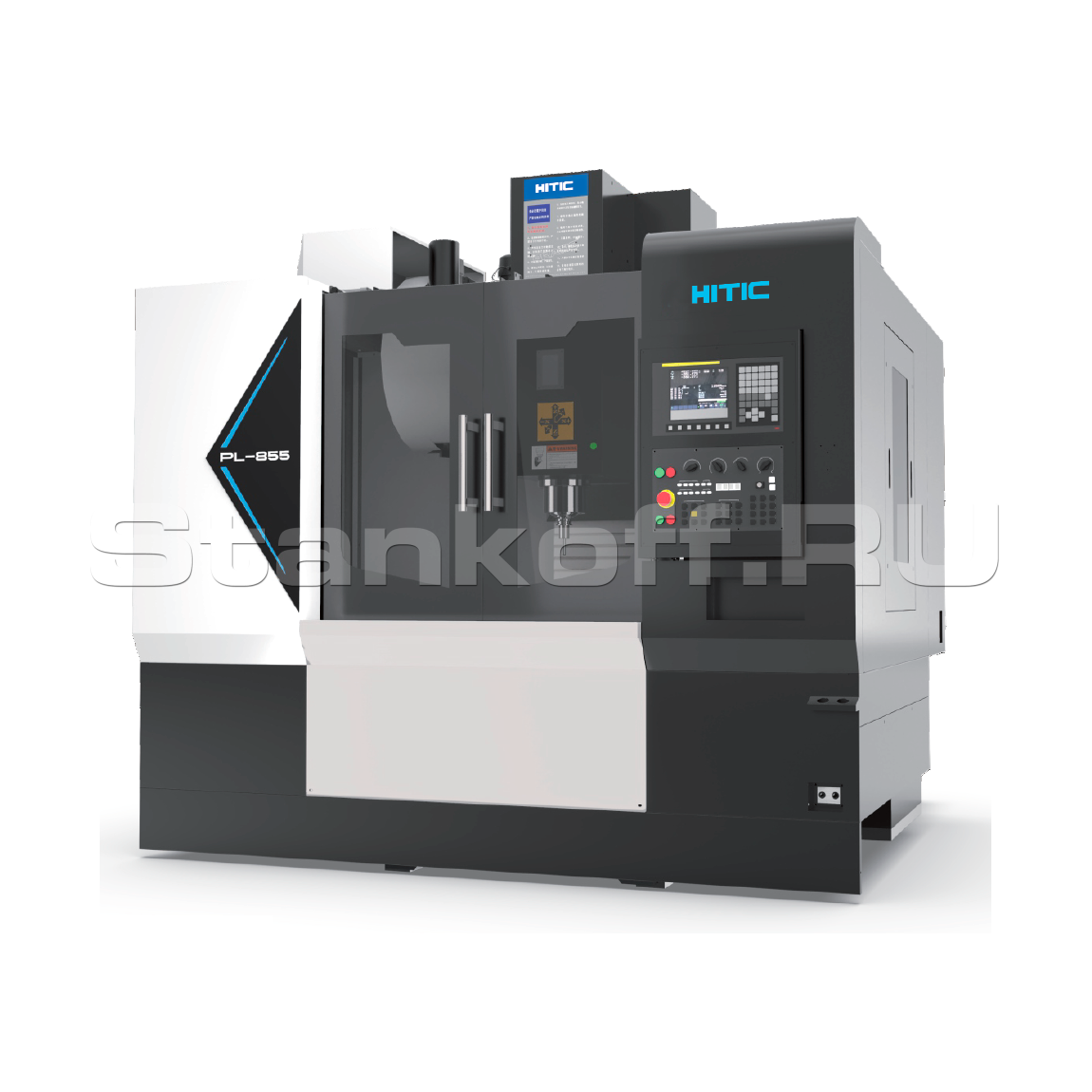

3-х осевой вертикально-обрабатывающий центр с ЧПУ PRATIC PL855F/MG
Контакты
Альберт
+7 (995) 888-07-13
Реклама Рекомендуем предложения
Детальное описание
Станок объединяет такие функции, как фрезерование, сверление, растачивание и нарезание резьбы.
Используется для обработки металлических деталей из алюминия, стали, меди.
Применяется при производстве автомобильной, аэрокосмической, медицинской техники, штампов и пресс-форм, компонентов машин и т. д.
Превосходные результаты обработки благодаря современной системе ЧПУ.
Высокая скорость и высокая точность благодаря динамическим сервоприводам по осям X/Y/Z и использования комплектующих мировых производителей.
Комплектующие
| Система управления | Fanuc 0i-MF Plus (Япония) |
| Двигатели шпинделя | Fanuc (Япония) |
| Шпиндель BT40 ф150мм | HITIC (Китай) |
| Подшипник P4 | NACHI/NSK (Япония) |
| ШВП C3 | HIWIN/ PMI (Тайвань/Япония) |
| Направляющие P-класса точности | HIWIN/ PMI (Тайвань/Япония) |
| Инструментальный магазин | OKADA / POJU (Тайвань / Китай) |
| Пневмокомпоненты | AIRTAC (Тайвань) |
| Пуск привода | Mitsubishi (Япония) |
| Бустер шпинделя | POJU/HAOCHENG (Китай/Тайвань) |
| Электрокомпоненты | Schneider/ ELCO (Франция/Китай) |
Конструктивные особенности

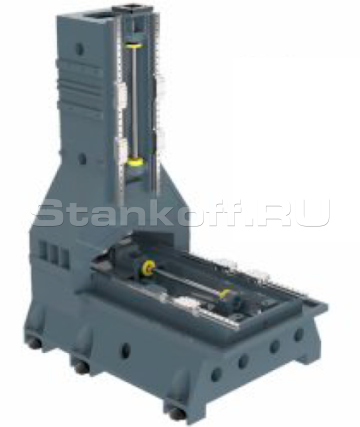

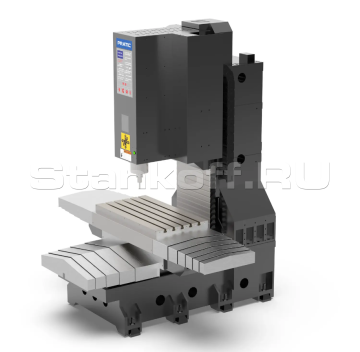

Высокопрочная конструкция
Колонна станка с А-образной конструкцией, рассчитанной с применением 3D-оптимизации, обеспечивает высокую жёсткость и точность обработки. Основные элементы — станина, колонна и др. — изготовлены из высококачественного чугуна Meehanite HT300, обладающего отличной виброустойчивостью. После отжига и естественного старения полностью устраняются внутренние напряжения, что повышает стабильность работы. Конструктивные детали анализируются и оптимизируются с помощью программного обеспечения для анализа методом конечных элементов, чтобы обеспечить стабильность и долговременную точность станка.
ШВП
На всех трёх осях установлены ШВП класса C3 в сочетании с высокоточными подшипниками и стопорными гайками, что обеспечивает высокую точность и плавную работу станка.

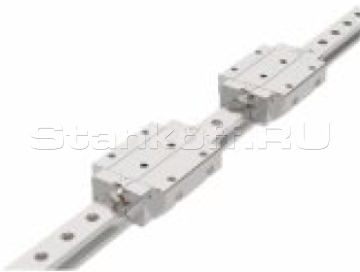

Роликовые направляющие
Применены высокоточные роликовые направляющие на всех осях P-класса точности (HIWIN / PMI).

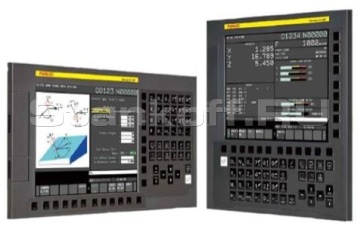

Система ЧПУ Fanuc 0i-MF Plus (Япония)
Одна из самых мощных и стабильных систем цифрового управления, с мощными PLC и центральным процессором, превосходным качеством и динамической точностью управления, высоким разрешением и высокой частотой дискретизации. Наиболее распространенная система ЧПУ в России. Исключительная надежность с наработкой на отказ до 50 лет. Интерфейс полностью на русском языке. 10,4-дюймовый LCD-дисплей, 2 Мб памяти. Интерфейсы подключения USB и Ethernet (RJ-45). Базовый комплект включает пакет высокоскоростной и высокоточной обработки AICC-1 для оптимизации ускорения и торможения приводов и контроля прохождения траектории. Функция жесткого нарезания резьбы.

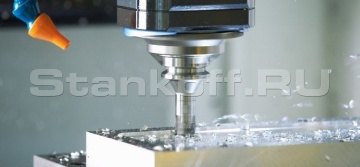

Шпиндель BT40
Шпиндель BT40 с прямым приводом обеспечивает высокоточную и высокоскоростную резку.Шпиндель на 12000 об/мин оснащен увеличенным двигателем и напрямую приводится в действие серводвигателем с тормозом. Он стабилен и надежен при выполнении высокоскоростного фрезерования или сверления. Конструкция охлаждения с постоянной температурой, низкое повышение температуры, небольшая термическая деформация, стабильная производительность обработки. Дополнительная автономная функция кольцевого распыления воды, эффективно продлевающая срок службы инструмента.

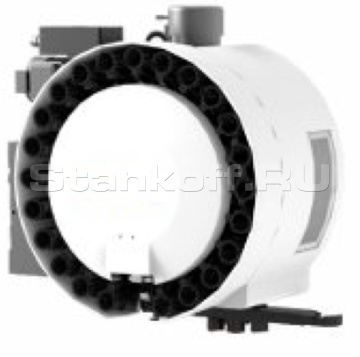

Устройство автоматической смены инструмента
Магазин инструментов дискового типа с 24 позициями для инструментов, время смены инструмента составляет всего 2 секунды.

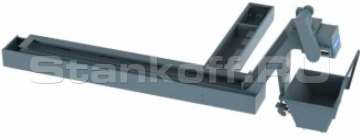

Конвейер для удаления стружки
Стружкоуборочный конвейер цепного типа с тележкой для стружки и баком СОЖ.
Автоматическая система смазки
Централизованная система смазки компонентов станка
Панель управления
Встроена в корпус станка для удобного доступа и управления. Дополнительно предусмотрен переносной пульт с маховичком (MPG) для точной ручной настройки.

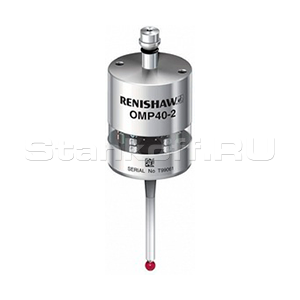

Датчик OMP40 OPT/OPT (LEG)
Компактный 3D контактный датчик с оптической передачей сигнала, предназначенный для установки и контроля заготовок на средних и крупных обрабатывающих центрах.Позволяет сократить время наладки до 90%, уменьшить брак и снизить расходы на оснастку.
Контактный датчик TS27R
Контактный 3D-датчик наладки инструмента от Renishaw с кабельной передачей сигнала.Используется для контроля поломки, а также быстрого измерения длины и диаметра различных инструментов.
Стандартная комплектация
- Система ЧПУ FANUC 0i-MF PLUS+Manual Guide (lисплей системы ЧПУ с диагональю 10,4" на панели оператора, русифицированный интерфейс);
- Переносной ручной пульт оператора с маховичком (MPG);
- USB, RS-232 и Ethernet (LAN) порты;
- Жесткое нарезание резьбы метчиком;
- Основание, колонна и подвижные части станка из чугуна марки Meehanite HT300;
- Серводвигатели осей X/Y/Z производства FANUC (Япония);
- Система охлаждения шпинделя с охладителем масла (чиллер);
- Автоматическая централизованная система смазки компонентов станка;
- Обдув конуса шпинделя воздухом во время цикла смены инструмента;
- Система подачи СОЖ в зону резания с возможность подачи СОЖ через форсунки на торце шпинделя ;
- Гибкие трубки с соплами для подачи СОЖ (2 шт.) и воздуха (1 шт.), с боковой стороны шпинделя;
- Кабинетная защита рабочей зоны – боковые кожуха с дверцами (слева и справа), передние двери на магнитах и с защитным замком SS/E-01A, задняя стенка и крыша станка;
- Телескопические защитные кожухи направляющих из нержавеющей стали на осях X/Y/Z;
- Теплообменное устройство электрошкафа;
- Трансформатор;
- Трехцветная сигнальная лампа индикации состояния оборудования;
- Освещение рабочей зоны (по 1 лампе слева и справ в рабочей зоне, всего 2 лампы);
- Пистолет для обдува воздухом;
- Пистолет СОЖ;
- Комплект инструментов для обслуживания оборудования с ящиком;
- Комплект болтов и опор для установки оборудования;
- Форсунки для смыва стружки в рабочей зоне, на задней стенке станка (по 3 гибких трубки с соплами, слева и справа от колонны станка, всего 6 шт.);
- Стружкоуборочный конвейер цепного типа с тележкой для стружки;
- Датчик Renishaw TS27R для наладки инструмента;
- Датчик OMP40 для привязки заготовки.
| Рабочий ход | |
| Ось X, мм | 800 |
| Ось Y, мм | 550 |
| Ось Z, мм | 550 |
| Расстояние от шпинделя до поверхности стола, мм | 120-670 |
| Рабочий стол | |
| Грузоподъемность, кг | 500 |
| Количество Т-пазов, шт | 5 |
| Ширина Т-пазов, мм | 18 |
| Расстояние между Т-пазами, мм | 90 |
| Размеры стола (ДxШ), мм | 1000×550 |
| Шпиндель | |
| Тип установки | Вертикальный |
| Тип привода | Прямой |
| Конус | BT40 |
| Макс. скорость, об/мин | 12000 |
| Подачи | |
| Ускоренная подача по осям X/Y/Z, м/мин | 48/48/48 |
| Макс. скорость рабочей подачи по осям X/Y/Z, м/мин | 1-10000 |
| Точность позиционирования по осям X/Y/Z, мм | ±0.005 |
| Точность повторного позиционирования по осям X/Y/Z, мм | ±0.003/300 |
| Привод | |
| Мощность сервопривода по осям X/Y/Z, кВт | 1,8/1,8/3 |
| Крутящий момент по осям X/Y/Z, Нм | 27/27/45 |
| Мощность сервопривода шпинделя(S1/S6), кВт | 7,5/15 |
| Крутящий момент шпинделя(S1/S6), Нм | 47,7/95,5 |
| Инструментальный магазин | |
| Тип | Барабанный с манипулятором смены инструмента |
| Вместимость, шт | 24 |
| Макс. диаметр при занятых соседних гнездах/ при свободных, мм | 75/150 |
| Макс. длина инструмента, мм | 300 |
| Макс. вес инструмента, кг | 8 |
| Время смены инструмента, сек | 2 |
| Требования к питанию | |
| Трансформатор, КВа | 20 |
| Давление воздуха, МПа | 0,6-0,9 |
| Система смазки | |
| Шарико-винтовая пара | Автоматическая |
| Линейные направляющие | Автоматическая |
| Охлаждение | |
| Тип системы | Водоструйная система внешнего охлаждения |
| Мощность привода, кВт | 0,75 |
| Детали защиты | |
| Защита рабочей зоны | Закрытая кабинетная защита |
| Защита направляющих | Телескопическая защита |
| Общие параметры | |
| Электропитание | 3Φ, 380В, 50Гц |
| Температура, ℃ | 5-40 |
| Влажность, % | 30-75 |
| Вибрация | <0,5G |
| Грузоподъемность, т/м2 | 2,5 |
| Заземление, Ω | <10 |
| Габаритные размеры | |
| Длина, мм | 2500+1000 |
| Высота, мм | 2600 |
| Ширина, мм | 2200 |
| Масса, кг | 5500 |
