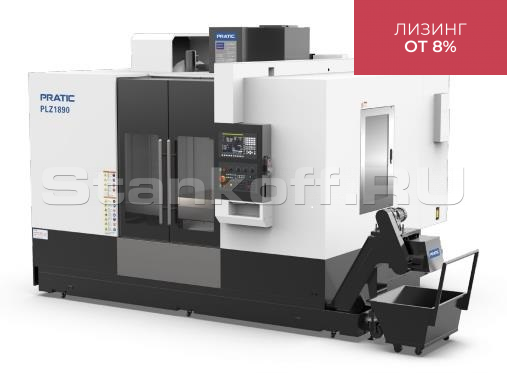

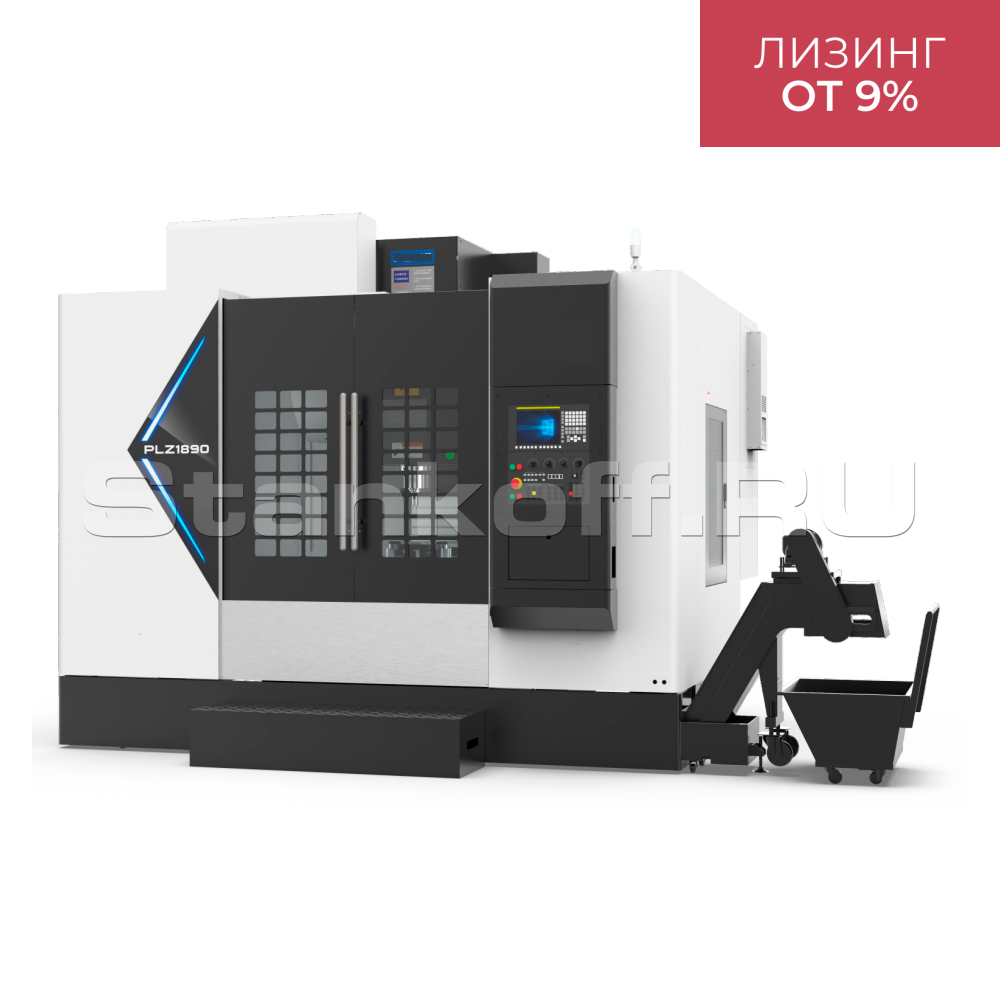

3-осевой вертикально-фрезерный обрабатыващий центр с ЧПУ PRATIC PLZ-1890

В наличии

Контакты

Альберт

+7 (995) 888-07-13

Реклама Рекомендуем предложения

Пятиосевой вертикальный фрезерный обрабатывающий центр с ЧПУ HITIC PL-380D Fanuc Подробное описание и цена >>>

3-х осевой вертикально-фрезерный обрабатывающий центр с ЧПУ и подвижной колонной PRATIC PYЕ CNC2500B Подробное описание и цена >>>

Пятиосевой вертикально-фрезерный обрабатывающий центр с ЧПУ HITIC PLWZ-400B/Siemens Подробное описание и цена >>>

Детальное описание

PRATIC PLZ-1890 — это высокоточный 3-осевой вертикальный обрабатывающий центр с ЧПУ, предназначенный для комплексной металлообработки. Станок объединяет функции фрезерования, сверления, растачивания и нарезания резьбы, обеспечивая стабильное качество даже при работе с высокоточными деталями. Широко используется в автомобилестроении, аэрокосмической, медицинской промышленности, при производстве пресс-форм, штампов, компонентов машин.
Особенности:

Обработка металлов: подходит для работы с алюминием, сталью, медью и другими сплавами;
Современная система ЧПУ FANUC, гарантирующая точность и повторяемость операций;
Сервоприводы по осям X/Y/Z, обеспечивающие высокую динамику.

Комплектующие

Система управления	Fanuc 0i-MF Plus (Япония)
Двигатели шпинделя	Fanuc (Япония)
Шпиндель BT40 ф150мм	HITIC (Китай)
Подшипник P4	NACHI/NSK (Япония)
ШВП C3	HIWIN/ PMI (Тайвань/Япония)
Направляющие P-класса точности	HIWIN/ PMI (Тайвань/Япония)
Инструментальный магазин	OKADA / POJU (Тайвань / Китай)
Пневмокомпоненты	AIRTAC (Тайвань)
Пуск привода	Mitsubishi (Япония)
Бустер шпинделя	POJU/HAOCHENG (Китай/Тайвань)
Электрокомпоненты	Schneider/ ELCO (Франция/Китай)

Конструктивные особенности

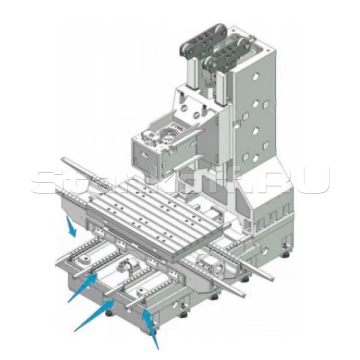

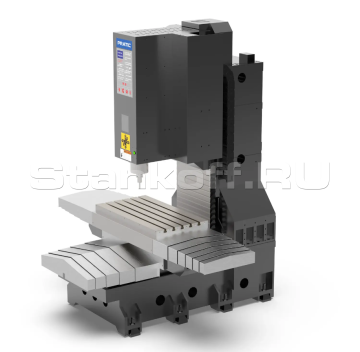

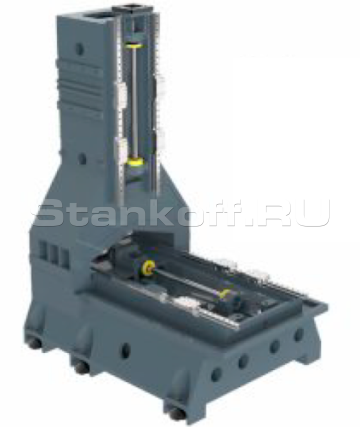

Высокопрочная конструкция

Колонна станка с А-образной конструкцией, рассчитанной с применением 3D-оптимизации, обеспечивает высокую жёсткость и точность обработки. Основные элементы — станина, колонна и др. — изготовлены из высококачественного чугуна Meehanite HT300, обладающего отличной виброустойчивостью. После отжига и естественного старения полностью устраняются внутренние напряжения, что повышает стабильность работы. Конструктивные детали анализируются и оптимизируются с помощью программного обеспечения для анализа методом конечных элементов, чтобы обеспечить стабильность и долговременную точность станка.

ШВП

На осях X, Y установлены ШВП класса C3 в сочетании с высокоточными подшипниками и стопорными гайками, что обеспечивает высокую точность и плавную работу станка. На ось Z установлена направляющая скольжения для усиления конструкции.

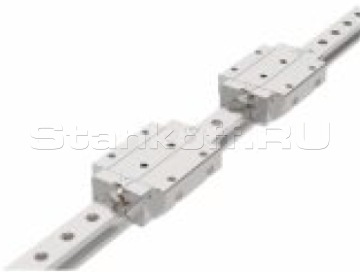

Роликовые направляющие

Применены высокоточные роликовые направляющие на всех осях P-класса точности (HIWIN / PMI).

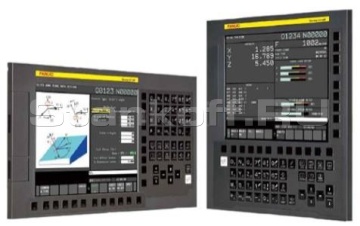

Система ЧПУ Fanuc 0i-MF Plus (Япония)

Одна из самых мощных и стабильных систем цифрового управления, с мощными PLC и центральным процессором, превосходным качеством и динамической точностью управления, высоким разрешением и высокой частотой дискретизации. Наиболее распространенная система ЧПУ в России. Исключительная надежность с наработкой на отказ до 50 лет. Интерфейс полностью на русском языке. 10,4-дюймовый LCD-дисплей, 2 Мб памяти. Интерфейсы подключения USB и Ethernet (RJ-45). Базовый комплект включает пакет высокоскоростной и высокоточной обработки AICC-1 для оптимизации ускорения и торможения приводов и контроля прохождения траектории. Функция жесткого нарезания резьбы.

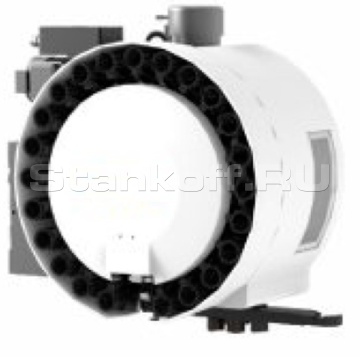

Устройство автоматической смены инструмента

Магазин инструментов дискового типа с 24 позициями для инструментов, время смены инструмента составляет всего 2 секунды.

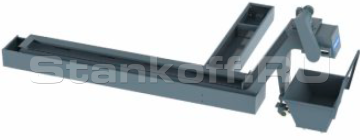

Конвейер для удаления стружки

Стружкоуборочный конвейер цепного типа с тележкой для стружки и баком СОЖ.

Автоматическая система смазки

Централизованная система смазки компонентов станка

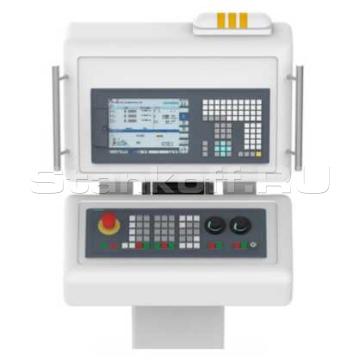

Панель управления

Встроена в корпус станка для удобного доступа и управления. Дополнительно предусмотрен переносной пульт с маховичком (MPG) для точной ручной настройки.

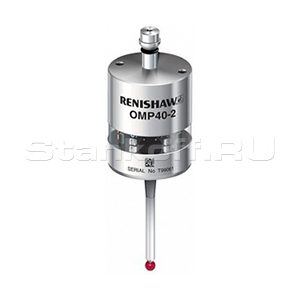

Датчик OMP40 OPT/OPT (LEG)

Компактный 3D контактный датчик с оптической передачей сигнала, предназначенный для установки и контроля заготовок на средних и крупных обрабатывающих центрах.
Позволяет сократить время наладки до 90%, уменьшить брак и снизить расходы на оснастку.

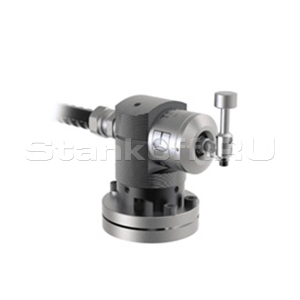

Контактный датчик TS27R

Контактный 3D-датчик наладки инструмента от Renishaw с кабельной передачей сигнала.
Используется для контроля поломки, а также быстрого измерения длины и диаметра различных инструментов.

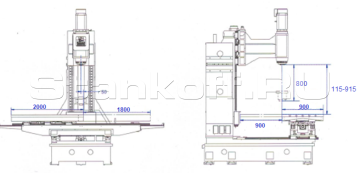

Рабочая зона

Применяются усиленные роликовые направляющие по осям X, Y. По оси Z установлена жесткие направляющие скольжения.

Стандартная комплектация

Система управления Fanuc 0i-MF PLUS;
Механический шпиндель высокой жесткости 6000 об/мин. BT50;
Серводвигатель шпинделя с ременной передачей;
Высокопроизводительный серводвигатель по осям X/Y/Z;
Устройство автоматической подачи смазки;
Станина станка и основные компоненты изготовлены из литого чугуна HT300;
Масляное охлаждение шпинделя;
Рабочая зона оборудования имеет ограждения кабинетного типа;
Оборудование оснащено системой наружной подачи СОЖ в зону резания;
Встроенный операционный шкаф;
MPG маховик НТ2;
LAN порт;
Трансформатор 10 кВт;
Инструментальный магазин дискового типа BТ50-24Т;
Оборудование оснащено сигнализатором состояния станка - специальной сигнальной лампой;
Освещение рабочей зоны, достаточное для работы без использования дополнительных источников;
Оборудование оснащено пистолетом для подачи СОЖ и сжатого воздуха;
Система ЧПУ имеет три одновременно управляемые координаты;
Система управления имеет возможность ввода/вывода данных с/на внешний USB носитель;
Конвейер для стружки;
Система подачи СОЖ через шпиндель 20 бар;
Датчик Renishaw TS27R для наладки инструмента;
Датчик OMP40 для привязки заготовки.

Рабочий ход
Ось X, мм	1800
Ось Y, мм	900
Ось Z, мм	720
Расстояние от торца шпинделя до центра стола, мм	100-820
Рабочий стол
Размеры, мм	2000x900
Количество Т-пазов, шт	5
Ширина Т-пазов, мм	22
Расстояние между Т-пазами (шаг), мм	165
Шпиндель
Скорость вращения, об/мин	6000
Мощность (S1 / S6-40%), кВт	15/18,5
Крутящий момент (S1 / S6-40%), Нм	143/236
Тип привода	Ременной
Конус	BT50
Динамической балансировка (согласно стандарту ISO1940)	G1
Подачи
Направляющие	Качения,роликовые
Макс. ускоренные перемещения по осям X/Y/Z (холостой ход), м/мин	24/24/15
Диапазон рабочей подачи по осям X/Y/Z, м/мин	1-10000
Точность позиционирования по осям X/Y/Z, мм	0,005
Точность повторного позиционирования по осям X/Y/Z (повторяемость), мм	0,006/0,006/0,012
Мощность двигателей осей X/Y/Z, кВт	3/3/3
Крутящий момент X/Y/Z, Нм	90
Инструментальный магазин
Тип	Барабанный с манипулятором смены инструмента
Вместимость	24
Макс. диаметр инструмента при занятых гнездах/свободных, мм	125/200
Макс. длина инструмента, мм	350
Макс. вес инструмента, кг	18
Время смены инструмента, сек	3
Требования к питанию
Мощность трансформатора, кВт	30
Давление во внешней сети сжатого воздуха, МПа	0,6-0,9
Система смазки
ШВП	Автоматическая
Линейные направляющие	Автоматическая
Детали защиты
Защита рабочей зоны	Закрытая кабинетная защита
Защита направляющих	Телескопическая защита
Требования к окружающей среде
Электропитание	3Ф, 380В, 50Гц
Температура, ℃	5-40
Влажность, %	30-75
Вибрация	< 0.5G
Грузоподъемность, т/м ²	2,5
Заземление, Ω	<10
Габаритные размеры
Длина, мм	4950 + 850
Ширина	3730 + 650
Высота	3700
Вес	15000
