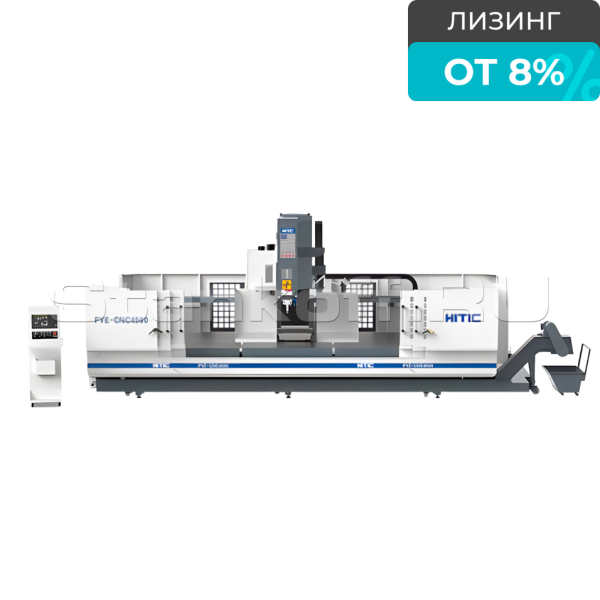

3-х осевой продольно-фрезерный обрабатывающий центр с ЧПУ и подвижной колонной PYЕ CNC4500B

Контакты

Альберт

+7 (995) 888-07-13

Детальное описание

Продольно -фрезерный обрабатывающий центр с ЧПУ PYЕ CNC4500B — это высокотехнологичное 3-осевое оборудование
с подвижной колонной и увеличенным ходом по осям, предназначенное для выполнения широкого спектра задач:
фрезерование, сверление, нарезание резьбы.
Широко применяется в области машиностроения, автомобилестроения, железнодорожной отрасли.

Преимущества:

Расширенная рабочую зона — для обработки заготовок различных габаритов;
Повышенная жёсткость конструкции — для устойчивости при тяжёлой обработке;
Высокая производительность и точность — что делает его универсальным решением для современного металлообрабатывающего производства.

Комплектующие

Система управления (0i MF PLUS)	FANUC (Япония)
Двигатели шпинделя и осей X/Y/Z	FANUC (Япония)
Шпиндель (BT50 Ø150)	Китай
Подшипник (класс точности P4)	NACHI / NSK (Япония)
ШВП (класс точности C3)	HIWIN / PMI (Тайвань / Япония)
Направляющие (P-класса точности)	HIWIN / PMI (Тайвань / Япония)
Инструментальный магазин	POJU / OKADA (Китай / Тайвань)
Пневмокомпоненты	Air Tac (Тайвань)
Пуск привода	Mitsubishi (Япония)
Бустер шпинделя	POJU / HAOCHENG (Китай / Тайвань)
Электрокомпоненты	Schneider / ELCO (Франция / Китай)

Конструктивные особенности

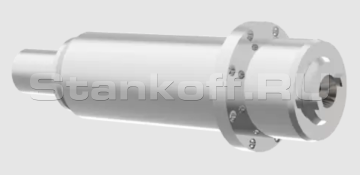

Шпиндель

Шпиндельный узел соответствует современным требованиям к обработке металлов: он надёжен, гибок и универсален. Стандартный конус BT/SK/CAT BT50 обеспечивает высокую стабильность, точность и жёсткость даже на больших скоростях, что делает узел эффективным для широкого спектра задач.

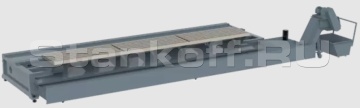

Станина

Выполнена из высококачественного чугуна, отличается хорошей виброизоляцией и прочностью. Чугунные отливки проходят термообработку для снятия остаточных напряжений и оснащаются усиливающими пластинами.
Для устойчивости конструкции предусмотрены три ряда опорных ног, равномерно распределяющих нагрузку.

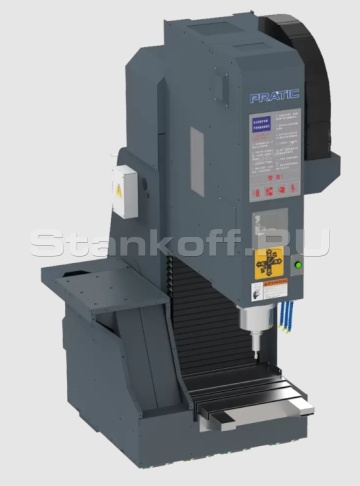

Подвижная колонна

Усиленная конструкция подвижной колонны вместе с увеличенной поверхностью контакта рельса и ползуна снижает деформацию оси X и обеспечивает высокую жесткость и точность обработки станка.

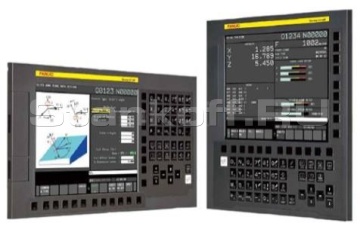

Система ЧПУ Fanuc 0i-MF Plus (Япония)

Одна из самых мощных и стабильных систем цифрового управления, с мощными PLC и центральным процессором, превосходным качеством и динамической точностью управления, высоким разрешением и высокой частотой дискретизации. Наиболее распространенная система ЧПУ в России. Исключительная надежность с наработкой на отказ до 50 лет. Интерфейс полностью на русском языке. 10,4-дюймовый LCD-дисплей, 2 Мб памяти. Интерфейсы подключения USB и Ethernet (RJ-45). Базовый комплект включает пакет высокоскоростной и высокоточной обработки AICC-1 для оптимизации ускорения и торможения приводов и контроля прохождения траектории. Функция жесткого нарезания резьбы.

Устройство автоматической смены инструмента (ATC)

Магазин инструментов дискового типа с 24 позициями для инструментов, время смены инструмента составляет всего 2 секунды.

Автоматическая система смазки

Централизованная система смазки компонентов станка.

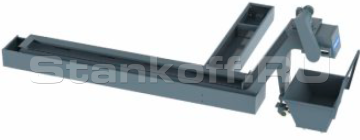

Стружечный конвейер

Стружкоуборочный конвейер цепного типа с тележкой для стружки и баком СОЖ

Рабочая зона

Стандартная комплектация

Система управления ЧПУ FANUC 0i MF PLUS
Дисплей системы ЧПУ с диагональю 10,4" на панели оператора
Русифицированный интерфейс системы ЧПУ
USB, RS-232 и Ethernet (LAN) порты
Переносной ручной пульт оператора с маховичком (MPG)
Надежный серводвигатель шпинделя, жесткое нарезание резьбы
Основание, колонна и подвижные части станка из чугуна марки Meehanite HT300
Серводвигатели осей X/Y/Z производства FANUC (Япония)
Система охлаждения шпинделя с охладителем масла (чиллер)
Автоматическая централизованная система смазки компонентов станка
Обдув конуса шпинделя воздухом во время цикла смены инструмента
Передвижной блок управления
Трансформатор 35 кВА
Инструментальный магазин дискового типа BT50-24T
Конвейер цепного типа с тележкой для стружки
Трехцветная сигнальная лампа
Пистолет воздуха / водяной пистолет
Кондиционер электрического шкафа
Руководство по эксплуатации на русском языке

Дополнительные опции

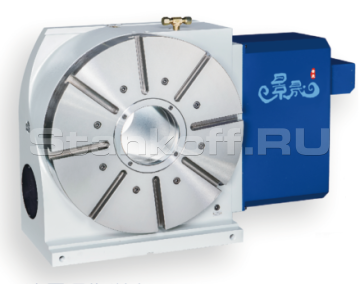

Поворотный стол (4ая ось) ф320 мм DNC-320A

• Диаметр рабочего стола – 320мм
• Диаметр центрального отверстия – 120H7мм
• Высота от основания до центра – 210мм
• Ширина Т-образного паза – 14Н7мм
• Дискретность поворота стола – 0,001°
• Точность позиционирования – 15 угл.сек
• Точность повторного позиционирования – 4 угл.сек
• Макс. скорость вращения стола – 25об/мин
• Допустимая предельная нагрузка:
- Вертикальная – 170кг
- Горизонтальная – 370кг
- С задней бабкой – 370кг
- Вес стола (без двигателя) – 172кг

Поворотный стол (4ая ось) ф400 мм DNC-400A

• Диаметр рабочего стола – 400мм
• Диаметр центрального отверстия – 120H7мм
• Высота от основания до центра – 255мм
• Ширина Т-образного паза – 14Н7мм
• Дискретность поворота стола – 0,001°
• Точность позиционирования – 15 угл.сек
• Точность повторного позиционирования – 4 угл.сек
• Макс. скорость вращения стола – 25об/мин
• Допустимая предельная нагрузка:
- Вертикальная – 220кг
- Горизонтальная – 520кг
- С задней бабкой – 520кг
- Вес стола (без двигателя) – 263кг

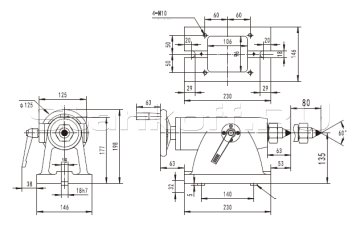

Задняя бабка

Датчик OMP40 OPT/OPT (LEG)

Компактный контактный триггерный 3D датчик с оптической передачей сигналов, который используется для установки заготовки и контроля ее обработки на различных средних и больших обрабатывающих центрах.
Он предоставляет пользователям возможность практически на 90 % сократить время подготовки к работе, а также снизить процент брака и затраты на крепежные приспособления.

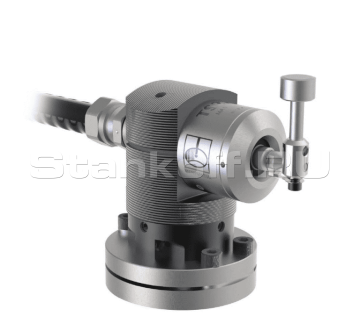

Контактный датчик TS27R

Для наладки инструмента, производства компании Renishaw. Компактная контактная 3D-система наладки инструмента с передачей сигналов по кабелю, используемая для обнаружения поломки инструмента и быстрого измерения длины и диаметра разнообразных инструментов.

Перемещения
Перемещения X ось, мм	4500
Перемещения Y ось, мм	650
Перемещения Z ось, мм	700
Рабочий стол
Размеры рабочего стола (ДxШ), мм	4510x650
Грузоподъемность, кг/м²	1000
Количество Т-пазов, мм	6
Ширина Т-пазов, мм	18
Расстояние между Т-пазами, мм	100
Шпиндель
Макс. скорость шпинделя, об/мин	8000
Тип привода шпинделя	Ременной
Конус шпинделя	BT50
Балансировка	G1(ISO1940)
Тип установки шпинделя	Вертикальный
Подачи
Скорость движения по осям X/Y/Z, м/мин	60/36/36
Максимальная быстрая подача по осям X/Y/Z, м/мин	60/36/36
Рабочая подача по осям X/Y/Z, мм/мин	1~15000
Точность позиционирования по осям X/Y/Z, мм	0,03/0,015/0,015
Повторная точность по осям X/Y/Z, мм	±0,01/500 / ±0,01/300 / ±0,01/300
Привод
Мощность сервоприводов по осям X/Y/Z, кВт	6/3/3
Крутящий момент по осям X/Y/Z, Нм	130/45/90
Скорость вращения X/Y/Z, об/мин	3000/3000/2000
Мощность сервопривода шпинделя (S1/S6), кВт	15/18,5
Крутящий момент шпинделя (S1/S6), Нм	143/236
Скорость вращения шпинделя, об/мин	8000
Инструментальный магазин
Тип	Дисковый
Конус	BT50
Вместимость, шт	24
Макс. диаметр/длина/вес (при занятых соседних гнездах), мм/кг	Φ125/300/8
Макс. диаметр (при свободных соседних гнездах), мм	Φ220
Время смены инструмента, сек	2
Требования к питанию
Трансформатор, кВА	35
Давление воздуха, МПа	0,6-0,9
Система смазки
Смазка ШВП	Автоматическая
Смазка направляющих	Автоматическая
Охлаждение
Тип системы охлаждения	Водоструйная система внешнего охлаждения
Мощность привода, кВт	0,75
Устройство сбора стружки
Транспортер для удаления стружки	Цепного типа
Мощность, кВт	0,75
Детали защиты
Защита рабочей зоны	Защитный кожух из металлического листа
Электропитание
Напряжение, В	380
Частота, Гц	50
Общие требования
Температура, °C	5–40
Влажность, %	30–75
Вибрация	<0,5G
Параметры фундамента (несущая способность пола), т/м²	2,5
Габаритные размеры
Общая длина + конвейер, мм	9000
Высота, мм	3100
Ширина, мм	3100
Вес, кг	15 000
