Детальное описание

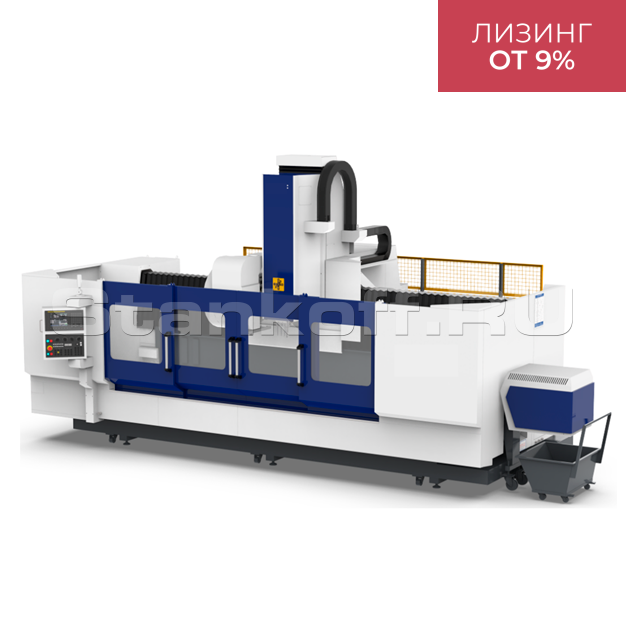

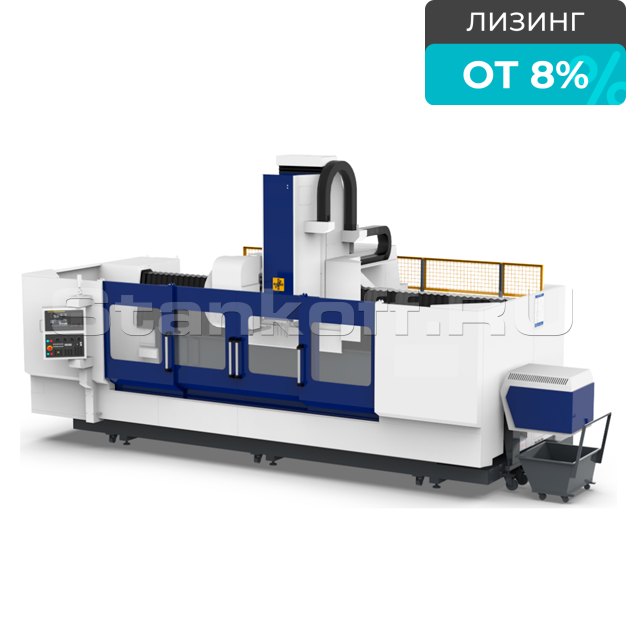

3-х осевой продольно-фрезерный обрабатывающий центр c ЧПУ и подвижной колонной PB65-25 отличается высокой производительностью и жёсткой конструкцией. Усиленная стойка обеспечивает стабильность, точность и эффективность при выполнении различных технологических операций. Станок совмещает в себе функции фрезерования, сверления и нарезания резьбы, что делает его универсальным решением для комплексной обработки. PB65-25 предназначен для работы с широким спектром материалов — от стали, алюминия и меди до неметаллов, и подходит для применения в таких отраслях, как авиационно-космическая, автомобилестроение и машиностроение.

Комплектующие

Шпиндель (BT-40 Ø150, мех.)	HAOZHI / ABIG (Китай)
Подшипник	NSK / NACHI (Япония)
ШВП X, Y, Z	THK / HIWIN / PMI (Тайвань / Япония)
Направляющие X, Y, Z	THK / HIWIN / PMI (Тайвань / Япония)
Инструментальный магазин	AIMACH / POJU / OKADA (Китай / Тайвань)
Пневмокомпоненты	AIRTAC / SMC (Китай)
Электрический кабель	Igus (Германия)
Электрокомпоненты	Schneider (Франция)
Редуктор	MOTOREDUCER (Франция)
Стойка	KH / YYC (Тайвань)

Конструктивные особенности

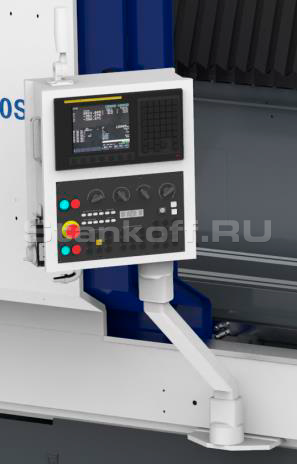

Система ЧПУ FANUC

Система числового программного управления FANUC обеспечивает высокую стабильность и производительность в процессе обработки. Это мощное и признанное по всему миру решение предназначено для выполнения сложных операций с несколькими осями и траекториями перемещения. Независимо от габаритов и типа материала заготовки, ЧПУ FANUC гарантирует высокую точность, сокращённое время обработки и превосходное качество поверхности. Такой подход позволяет минимизировать непроизводственные простои и исключить ошибки при одновременной обработке нескольких деталей.

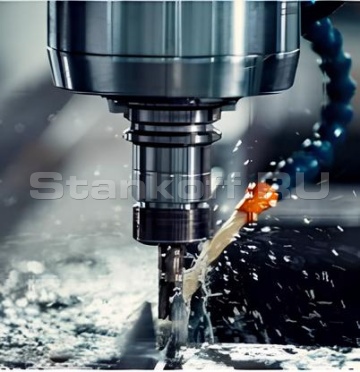

Высокопроизводительный шпиндель

Шпиндель отличается высокой эффективностью, гибкостью и надёжностью, что делает его оптимальным решением для универсального применения. Благодаря выдающимся показателям производительности и крутящего момента, он подходит для обработки широкого спектра материалов. Стандартный конус BT-40, расположенный симметрично относительно оси шпинделя, обеспечивает отличную устойчивость и балансировку инструмента даже при высоких оборотах. Высокая статическая жёсткость конструкции гарантирует стабильную точность обработки.

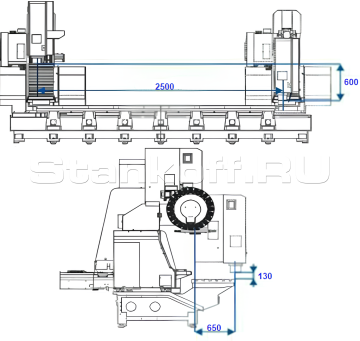

Рабочая зона

Комплектация

Система ЧПУ FANUC 0i MF PLUS;
Механический шпиндель высокой жесткости BT-40;
Сервомотор шпинделя;
Высокопроизводительный серводвигатель по осям X/Y/Z;
Устройство для автоматической подачи смазки;
Станина машины и основные компоненты – отливка HT250;
Кабинетная защита из листового металла + задняя защитная крышка;
Водяная система охлаждения;
Маховик MPG;
Интерфейс RS232;
Интернет-интерфейс;
Трансформатор 25 кВт;
Магазин инструментов револьверного типа BT40-21T;
Цепной конвейер для удаления стружки;
Трехцветная индикаторная лампа;
Рабочее освещение машины;
Воздушный и водяной пистолет для чистки;
Электрошкаф;
Система масляного охлаждения шпинделя;
Обдув конуса шпинделя сжатым воздухом;
Система защиты (восстановления) от сбоя питающей сети;
Защита направляющих, обеспечивающую защиту от СОЖ, стружки;
Поворотная стойка ЧПУ;
Техническая документации.

Устройство для автоматической подачи смазки

Цепной конвейер для удаления стружки

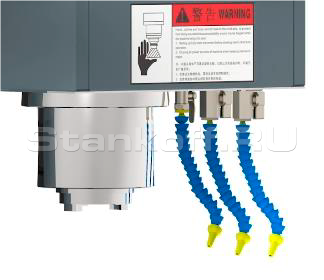

Водяная система охлаждения

Основные параметры
Зона покрытия, мм	5850×3700

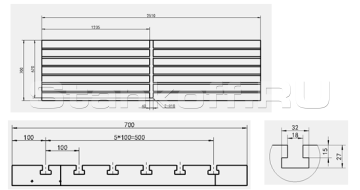

Размер рабочего стола, мм	2510×700
Макс. загрузка, кг/м²	1000
Количество Т-образных пазов, шт	6
Ширина Т-образных пазов, мм	18
Шаг Т-образных пазов, мм	100
Система ЧПУ	FANUC 0i MF Plus
Шпиндель
Конус	BT40
Тип	Direct Drive
Номинальная мощность (S1), кВт	11
Макс. мощность (S6), кВт	18,5
Номинальный крутящий момент (S1), Нм	52,5
Макс. крутящий момент (S6), Нм	118
Макс. скорость, об/мин	12000
Ход
Ось X, мм	2500
Ось Y, мм	650
Ось Z, мм	600
Расстояние от хвостовика шпинделя до стола, мм	120–820
Мощность двигателей
Ось X, кВт	3,0
Ось Y, кВт	3,0
Ось Z, кВт	3,0
Скорость подачи
Ускоренная подача по оси X, м/мин	36
Ускоренная подача по оси Y, м/мин	36
Ускоренная подача по оси Z, м/мин	36
Макс. скорость рабочей подачи, м/мин	15
Точность
Точность позиционирования по оси X, мм	0,02
Точность позиционирования по осям Y/Z, мм	0,01
Повторяемость по оси X, мм/300	±0,008
Повторяемость по осям Y/Z, мм/300	±0,004
Инструментальный магазин
Тип	Дисковый
Вместимость, шт	24
Время смены инструмента, с	2
Макс. диаметр инструмента, мм	75
Макс. длина инструмента, мм	300
Макс. вес инструмента, кг	8
Макс. диаметр инструмента при пустых соседних ячейках, мм	⌀150
Прочее
Тип транспортёра стружки	Цепной
Смазочная система	Автоматическая
Система охлаждения	Водяное охлаждение
Пневматическое давление, МПа	0,6–0,9
Габаритные размеры
Высота, мм	3500
Масса, кг	11000
