Детальное описание

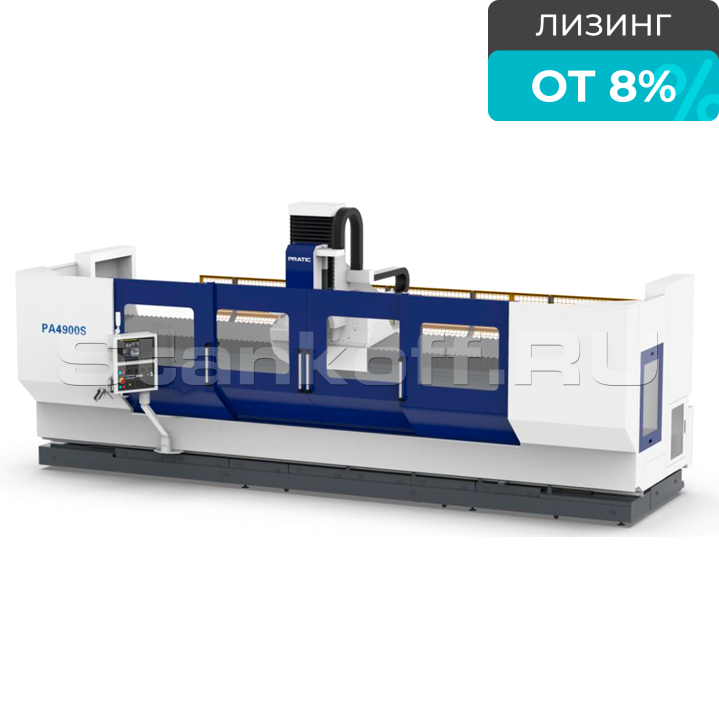

PA–CNC4900S — 3-осевой вертикальный обрабатывающий центр с ЧПУ и подвижной колонной создан для стабильной и точной обработки сложных деталей, где важна не только мощность, но и повторяемость. Усиленная конструкция колонны исключает вибрации и перекосы даже при интенсивной работе, что особенно важно для тех, кто уже сталкивался с недостаточной жёсткостью у станков других производителей.
Станок выполняет фрезеровку, сверление и нарезание резьбы без перенастроек, сокращая простои и увеличивая эффективность. Он легко справляется с обработкой стали, алюминия и композитов, что делает его универсальным решением для машиностроения, авиа- и автопрома.

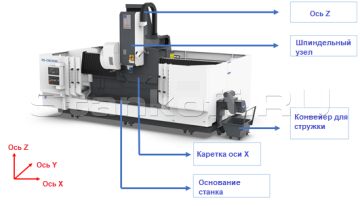

Конструктивные особенности

Система ЧПУ FANUC 0i MF PLUS

Мирово́й лидер в области ЧПУ, система FANUC 0i MF обеспечивает высокую стабильность и точность даже при сложной многоосевой обработке. Независимо от габаритов и типа материала, FANUC гарантирует минимальное время цикла, высокое качество поверхности и точное соблюдение траектории. Это позволяет избежать погрешностей при серийной обработке и сократить непроизводственные потери.

Станина

Разноуровневая сварная конструкция станины обеспечивает повышенную жёсткость при нагрузке, снижая вибрации и повышая точность обработки. Скос под рабочим столом облегчает удаление стружки, поддерживая чистоту рабочей зоны и предотвращая её засорение.

Высокопроизводительный шпиндель

Надёжный и универсальный шпиндель с высоким крутящим моментом подходит для обработки различных материалов. Конус BT-30 обеспечивает стабильность и баланс при высоких скоростях, а жёсткая конструкция — точность и повторяемость.

Рабочая зона

Габаритные размеры

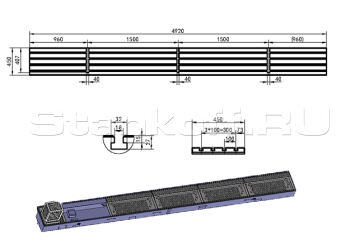

Рабочий стол

Комплектация

Система ЧПУ FANUC 0i MF PLUS;
Механический шпиндель высокой жесткости BT-30;
Сервомотор шпинделя;
Высокопроизводительный серводвигатель по осям X/Y/Z;
Устройство для автоматической подачи смазки;
Станина машины и основные компоненты – сварная конструкция;
Полузакрытая кабинетная защита из листового металла + задняя защитная крышка;
Водяная система охлаждения;
Маховик MPG;
Интерфейс RS232;
Интернет-интерфейс;
Трансформатор 25 кВт;
Магазин инструментов револьверного типа BT30-21T;
Цепной конвейер для удаления стружки;
Трехцветная индикаторная лампа;
Рабочее освещение машины;
Воздушный и водяной пистолет для чистки;
Электрошкаф;
Система масляного охлаждения шпинделя;
Обдув конуса шпинделя сжатым воздухом;
Система защиты (восстановления) от сбоя питающей сети;
Защита направляющих, обеспечивающую защиту от СОЖ, стружки;

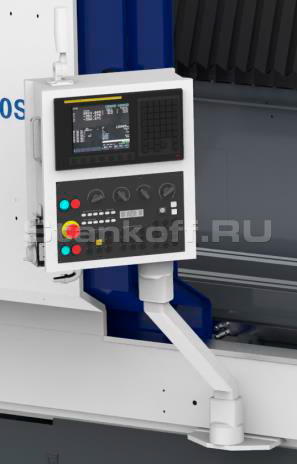

Поворотная стойка ЧПУ Техническая документации.

Опционально

Двойная шпиндельная колонна;
Угловая фрезерная голова;
СОЖ, подаваемая через шпиндель (TSC);
Оптические линейки для X,Y,Z;
Поворотный стол;
Система настройки инструмента.

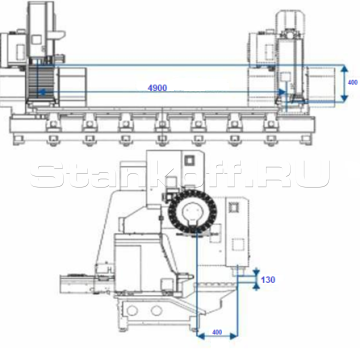

Перемещения
Ось X, мм	4900
Ось Y, мм	400
Ось Z, мм	400
Расстояние от торца шпинделя до центра стола, мм	130–530
Рабочий стол
Размеры, мм	4900x450
Грузоподъемность, кг/м²	1000
Количество Т-пазов, шт	4
Ширина Т-пазов, мм	18
Расстояние между Т-пазами, мм	100
Шпиндель
Макс. скорость, об/мин	12000
Тип привода	Direct-type
Конус	BT-30
Тип установки	Вертикальный
Подачи
Ускоренная подача X, м/мин	50
Ускоренная подача Y, м/мин	36
Ускоренная подача Z, м/мин	36
Диапазон рабочей подачи, мм/мин	1 ~ 15000
Точность позиционирования X/Y/Z, мм	0,02 / 0,01 / 0,01
Точность повторного позиционирования X/Y/Z, мм	±0,008 / ±0,004 / ±0,004
Привод
Мощность сервоприводов X/Y/Z, кВт	3/3/3
Крутящий момент сервоприводов X/Y/Z, Нм	45/45/45
Скорость вращения, об/мин	3000
Мощность шпинделя (S1/S6), кВт	5,5 / 11
Крутящий момент шпинделя (S1/S6), Нм	26,3 / 70
Скорость вращения, об/мин	12000
Инструментальный магазин
Тип	Дисковый
Конус	BT-30
Вместимость, шт	21
Макс. диаметр/длина/вес при занятых соседних гнездах, мм/кг	Φ60 / 250 / 3
Макс. диаметр при свободных соседях, мм	Φ150
Время смены инструмента, сек	3
Требования к питанию
Трансформатор, кВА	25
Давление воздуха, МПа	0,6–0,9
Система смазки
Шарико-винтовая пара	Автоматическая
Линейные направляющие	Автоматическая
Охлаждение
Тип системы	Водоструйная система внешнего охлаждения
Мощность привода, кВт	0,75
Детали защиты
Защита рабочей зоны	Закрытая кабинетная
Защита направляющих	Телескопическая
Требования к окружающей среде
Электропитание	3Φ, 380В, 50Гц
Температура, °C	5–40
Влажность, %	30–75
Вибрация	<0.5G
Габаритные размеры
Длина, мм	6750
Высота, мм	2820
Ширина, мм	3500
Вес, кг	8500
