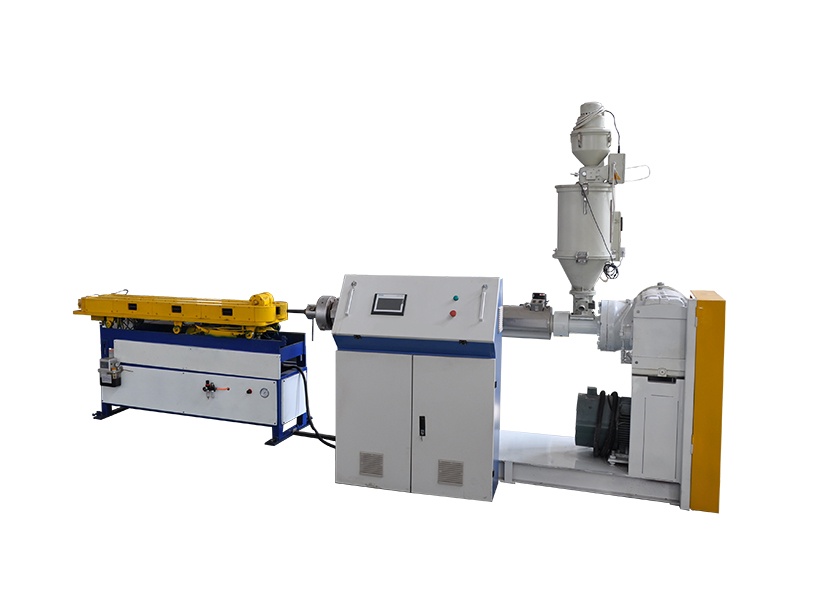

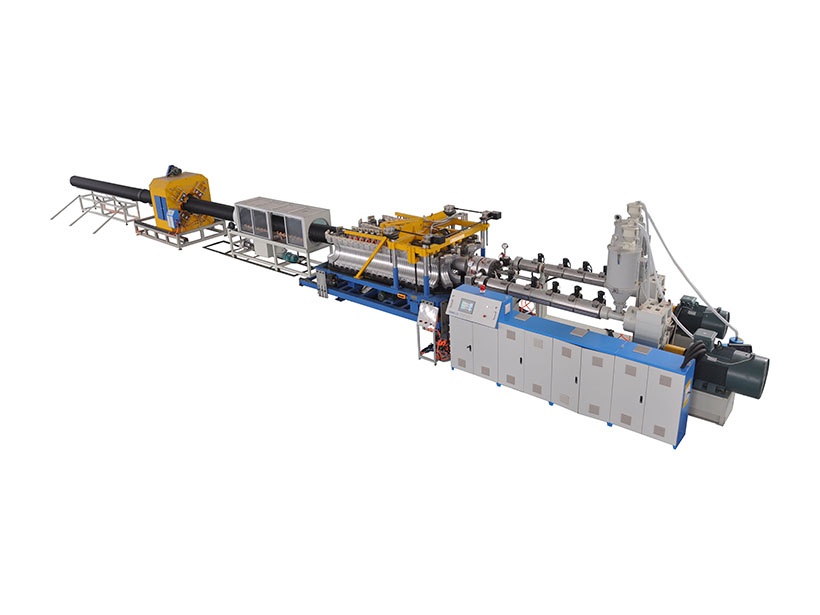

Экструзионная линия гофрированных труб, Линия двухслойных гофрированных труб - Продам в Qingdao

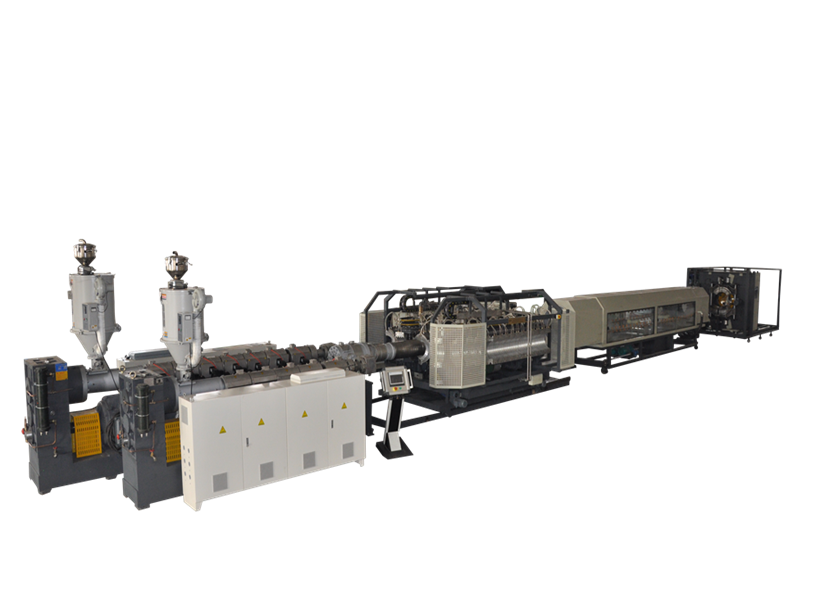

Основные компоненты линии по производству пластиковых двустенных гофрированных труб

В соответствии с последовательностью технологического процесса вся производственная линия обычно состоит из следующих основных систем:

1. Система подачи и сушки

Вакуумный питатель/шнековый питатель

Бункер для сырья, сушилка (ПВХ, ПП и другое сырье необходимо осушить и высушить)

Миксер (используется для смешивания формул и добавления цветной маточной смеси)

2. Хост-система экструзии

Экструдер внутреннего слоя: выдавливание прямой части внутренней стенки трубы.

Экструдер внешнего слоя: экструзия гофрированной внешней стенки.

Шкаф управления преобразователем частоты, нагреватель, охлаждающий вентилятор

Манометр расплава, устройство смены сит

3. Пресс-форма и система распределения.

Двухслойная коэкструзионная головка (композитные внутренние и внешние каналы потока)

Делительный челнок, матрица, оправка

Блок контроля температуры пресс-формы

4. Машина для формирования гофрокартона (основное оборудование)

Формовочный модуль/формовочный блок (разъемный вверх и вниз)

Рама формовочной машины, цепной/синхронный ременный привод

Вакуумно-адсорбционная система, система сжатого воздуха

Система водяного охлаждения модуля

5.система охлаждения

Резервуар для распылительной охлаждающей воды/резервуар для охлаждающей воды

Насос охлаждающей воды, чиллер (опция)

Трубы, клапаны, устройства контроля температуры

6. Система тяги и резки.

Гусеничный трактор

Планетарный отрезной станок / Ходовой отрезной станок / Бесстружечный отрезной станок

Система контроля фиксированной длины, автоматический подсчет

8. Электрические системы и системы управления.

Шкаф управления ПЛК

Человеко-машинный интерфейс с сенсорным экраном

Модуль контроля температуры, система регулирования скорости с преобразованием частоты

Защита безопасности, сигнализация, система аварийной остановки

9. Вспомогательное оборудование

Воздушный компрессор (подача воздуха)

Вакуумная установка

Машина для дробления и переработки лома

Стеллаж для укладки/разгрузки готовой продукции
