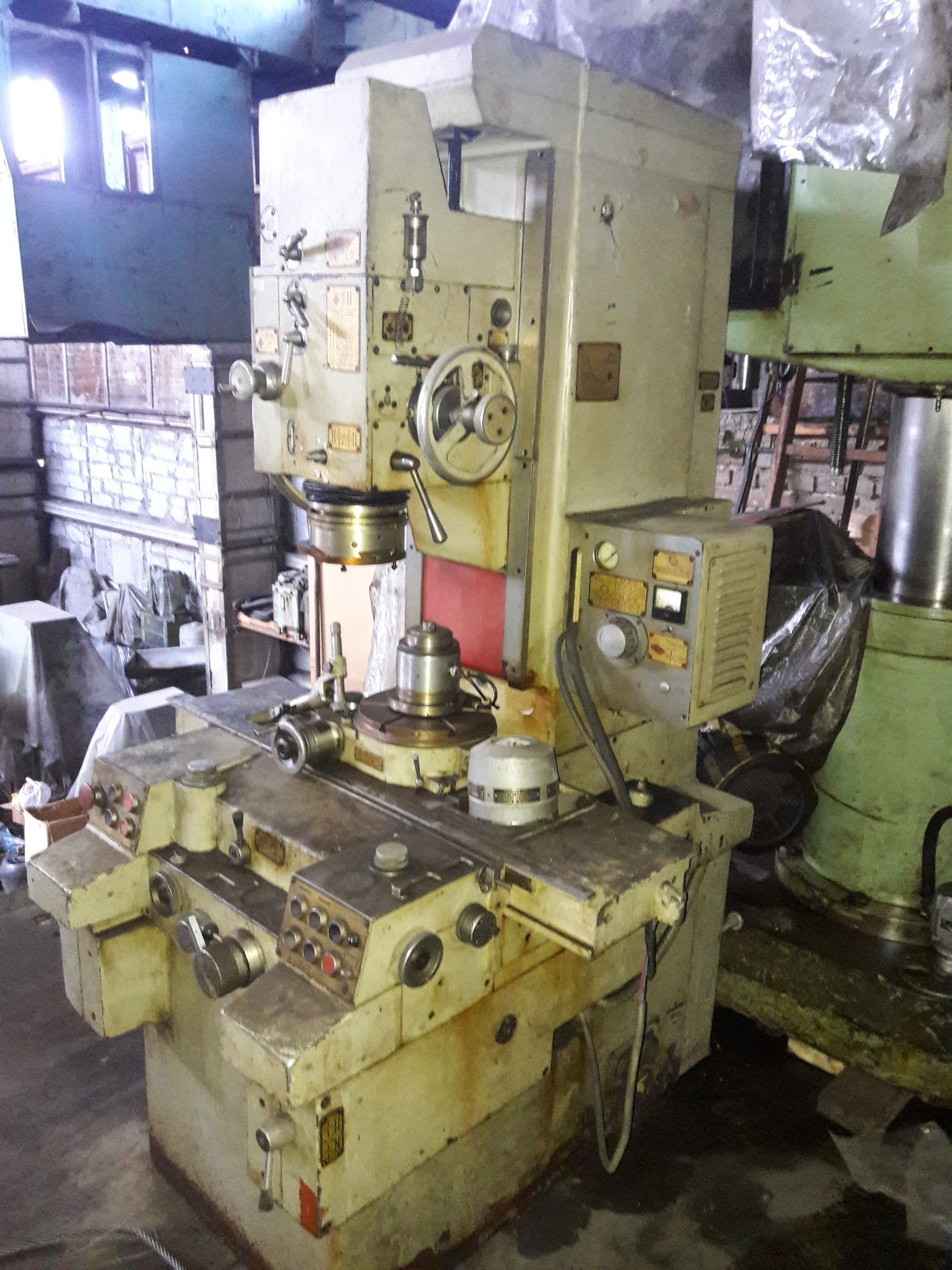

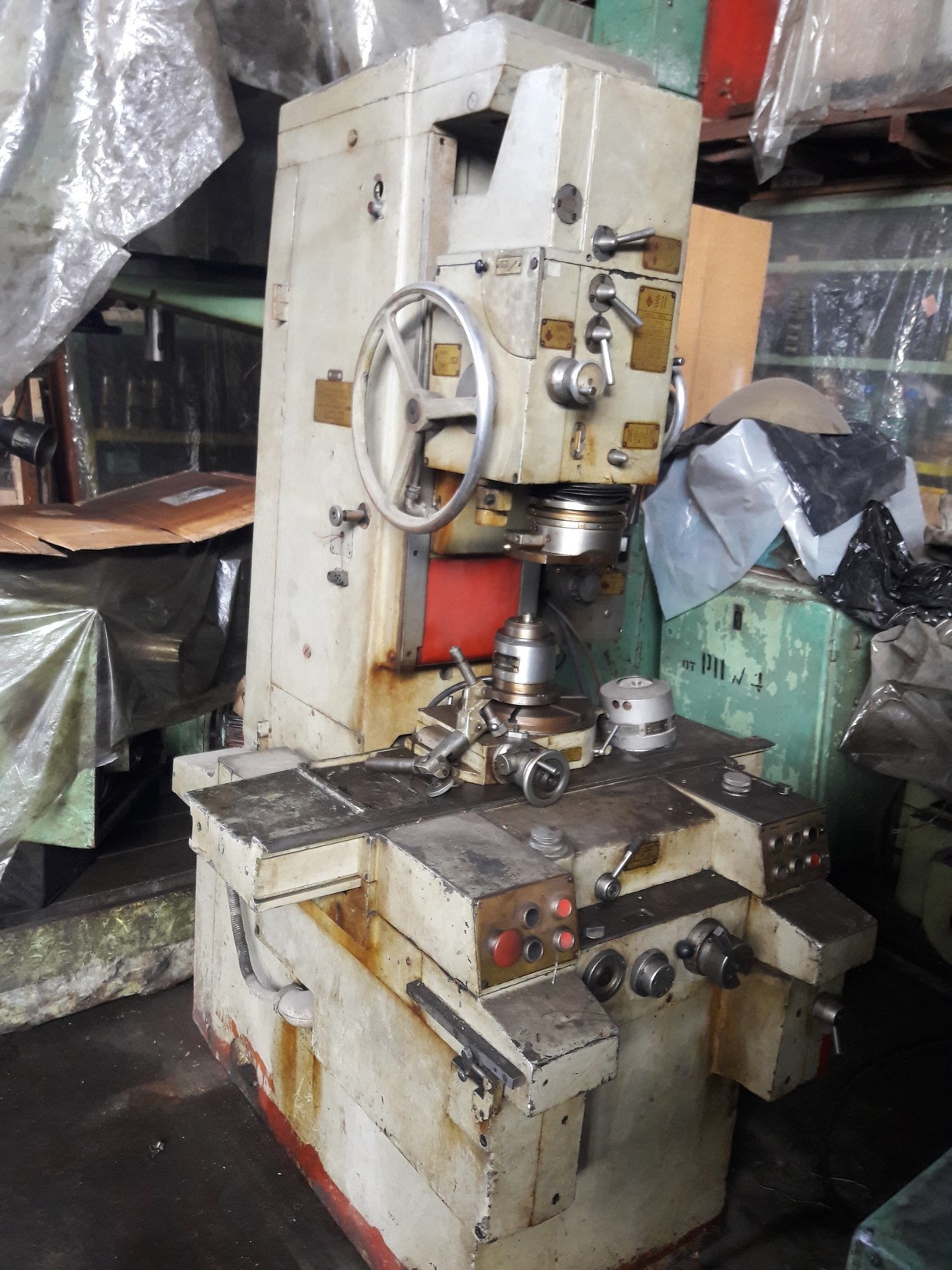

станок координатно-шлифовальный 3Б282 Б/У - Продам в Новосибирске
Детальное описание
Станок координатно-шлифовальный 3Б282 предназначен для шлифования в деталях обычной и высокой твердости отверстий, к расположению и форме которых предъявляются требования высокой точности. На станке возможна обработка прямых и криволинейных поверхностей в полярной и прямоугольной системах координат под различными углами к базовым плоскостям, а также поверхностей, имеющих угол конусности в пределах до 1,5°.
Станок 3Б282 оснащен координатным столом с системой предварительного набора координат и комплектом принадлежностей. Станок может быть использован в инструментальном производстве для обработки кондукторов, штампов, пресс-форм, приспособлений, а также для точных работ в мелкосерийном и единичном производстве.
Класс точности станка А.

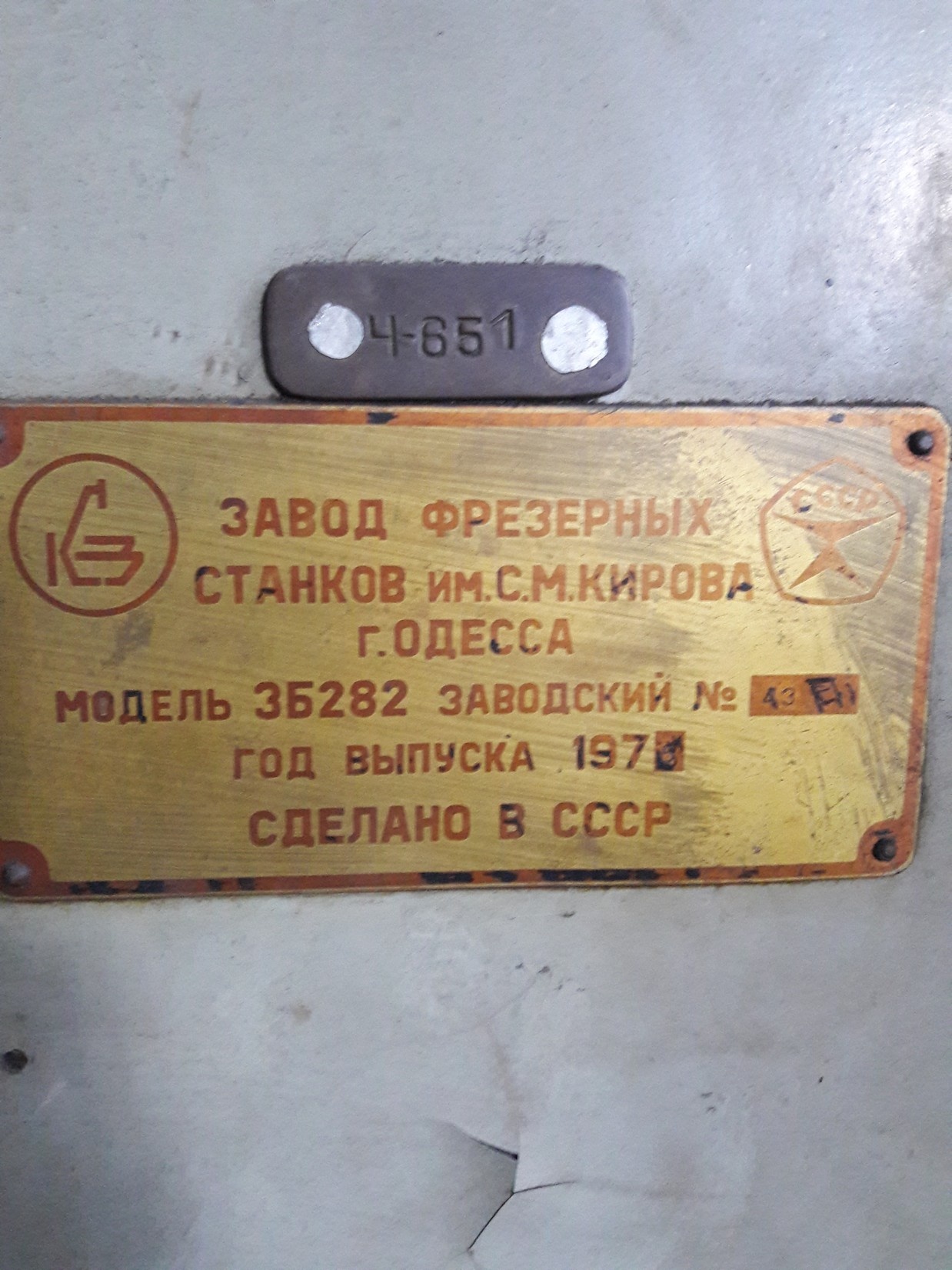

Завод-изготовитель - Одесский завод фрезерных станков им. Кирова
Год выпуска - 1976
Состояние: хорошее, малая степень эксплуатации, складское хранение.
Комплектация: есть документация.
| Размеры рабочей поверхности стола, мм: | |
| ширина | 250 |
| длина | 450 |
| Число пазов | 3 |
| Расстояние между пазами, мм | 63 |
| Ширина пазов, мм | 12А3 |
| Перемещение стола, мм: | |
| поперечное | 200 |
| продольное | 320 |
| Пределы продольных и поперечных подач стола (регулирование бесступенчатое), мм/мин | 20 – 480 |
| Величина быстрого перемещения стола, мм/мин | 1200 |
| Расстояние от оси шпинделя до колонны, мм | 285 |
| Расстояние от торца шпинделя до рабочей поверхности стола, мм | 198 – 518 |
| Наибольшее вертикальное перемещение шпиндельной головки, мм | 260 |
| Наибольшее перемещение гильзы планетарного шпинделя, мм | 60 |
| Пределы частот вращения планетарного шпинделя (регулирование бесступенчатое), об/мин | 15 – 300 |
| Количество механических подач планетарного шпинделя | 6 |
| Диапазон механических подач, мм/об | 1,2 – 11,6 |
| Пределы частот вращения пневмошпинделей (регулирование бесступенчатое), об/мин | 15 000 – 90 000 |
| Концы пневмошпинделей, мм | D 8 и 12 |
| Диаметр шлифования, мм | 1,5 – 130 |
| Наибольший шлифуемый конус, град | 3 |
| Наибольшая масса обрабатываемого изделия, кг | 70 |
| Габарит станка (длина х ширина х высота), мм | 1575 х 1460 х 2200 |
| Масса станка, кг: | |
| без принадлежностей | 2200 |
| с принадлежностями | 2400 |
