Станок координатно-шлифовальный 32М83СФ10 Б/У - Продам в Новосибирске
Детальное описание

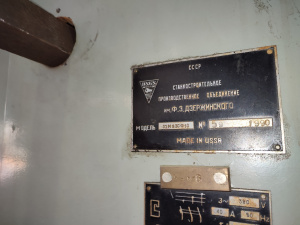

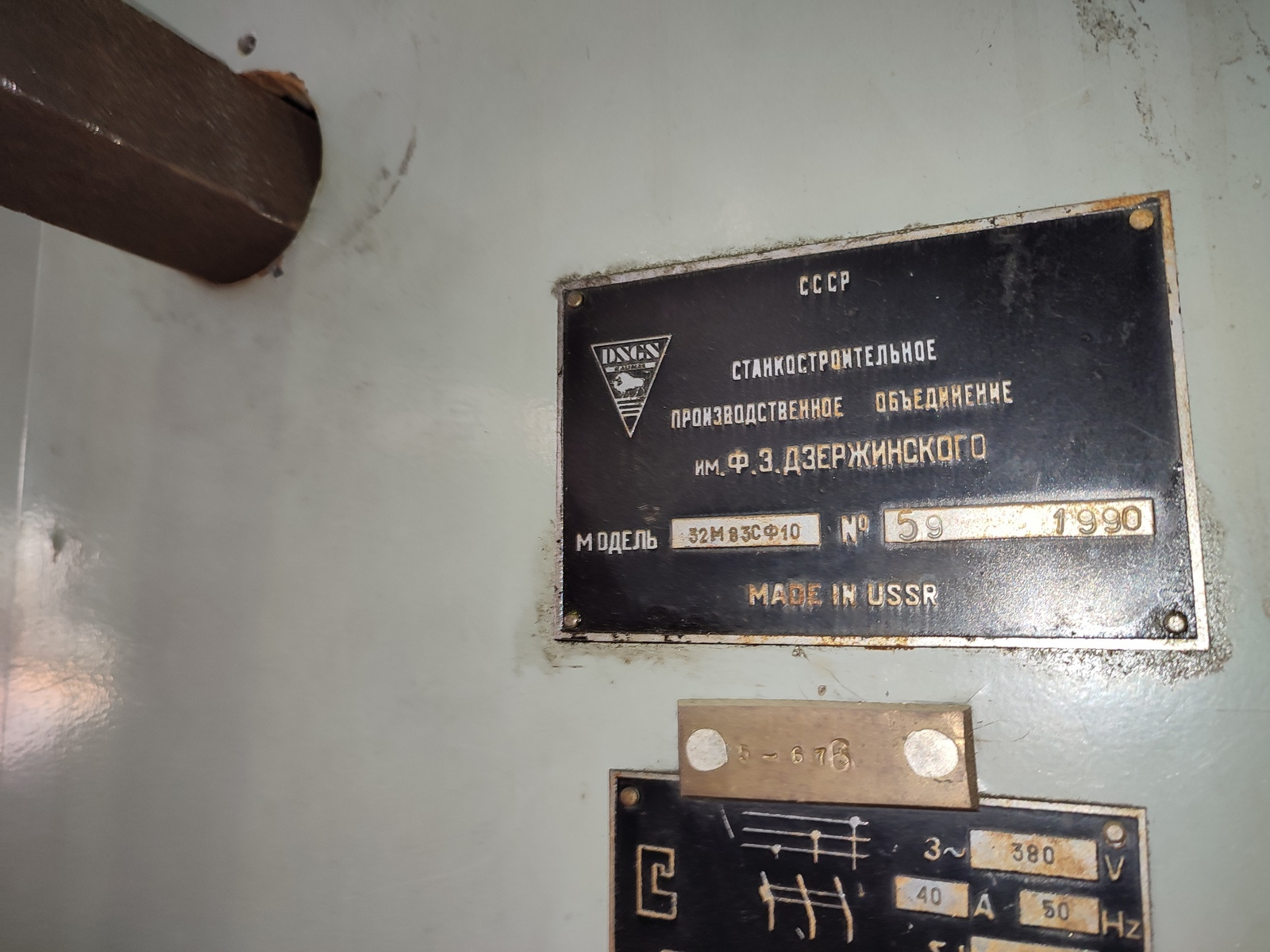

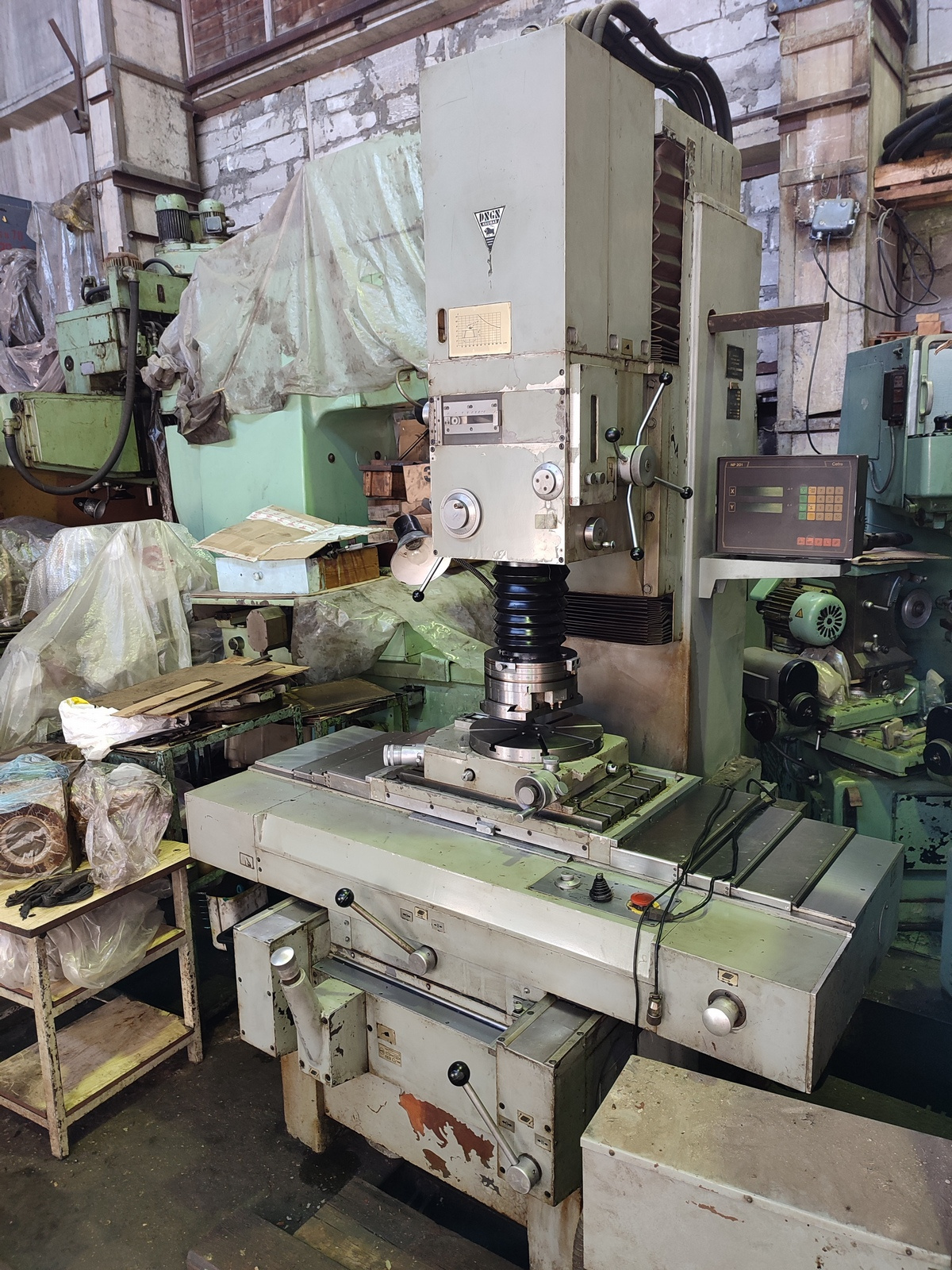

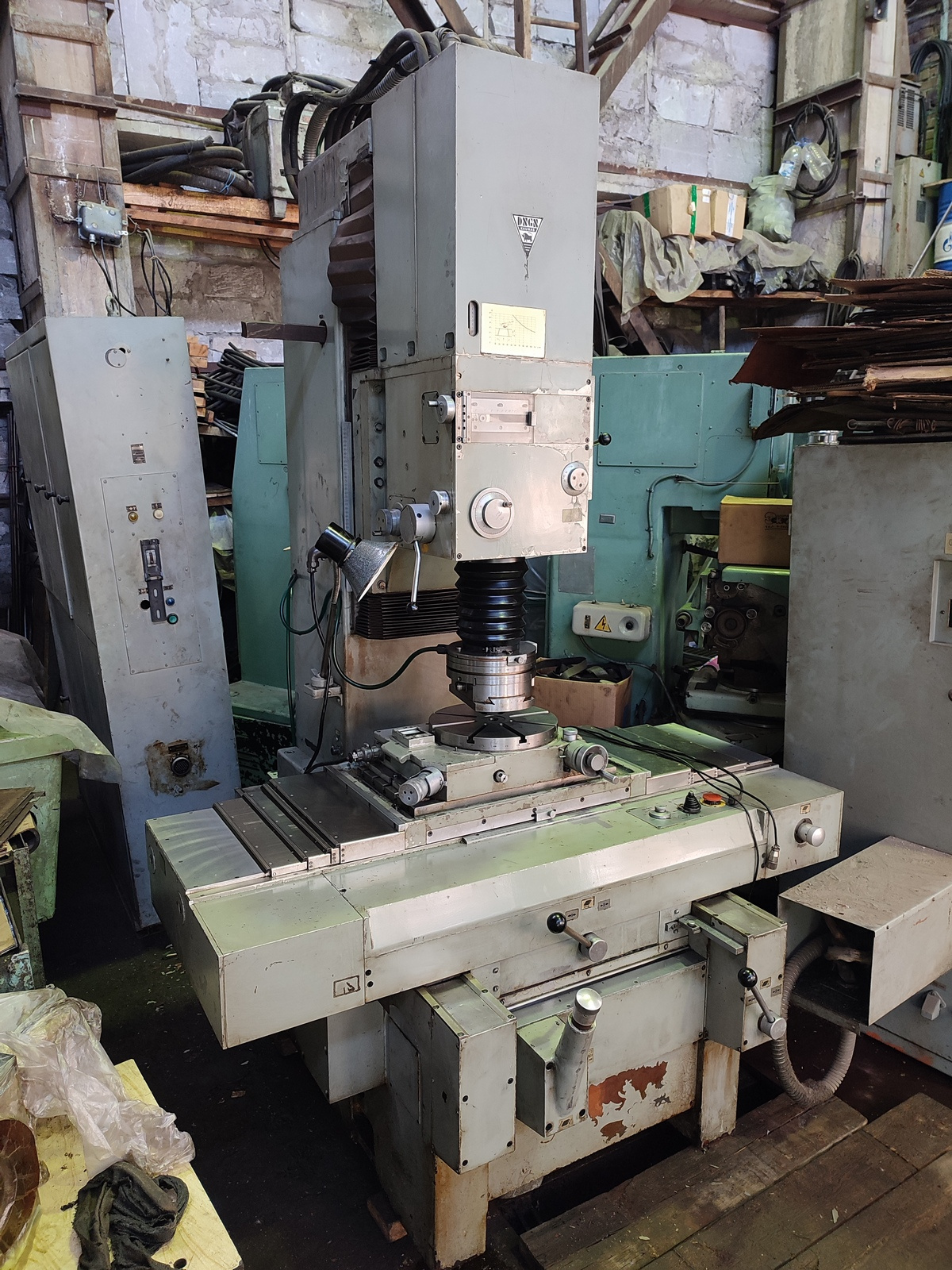

Станок 32М83СФ10 предназначен дли выполнения финишных операций (шлифования) в деталях массой до 300 кг, где требуется достигнуть особо высокой точности взаимного расположения и чистоты обрабатываемых отверстий.
Благодаря своему конструктивному решению и широким техническим возможностям станок удовлетворяет требованиям обработки прецизионных деталей приборостроительной, часовой и радиотехнической промышленности, а также инструментальных цехов других отраслей промышленности. Большое количество принадлежностей, которыми комплектуется станок, увеличивают его технологические возможности.
Климатическое исполнение станка УХЛ, категория размещения 4.1 по ГОСТ 151.30-69 для условий эксплуатации — Л.

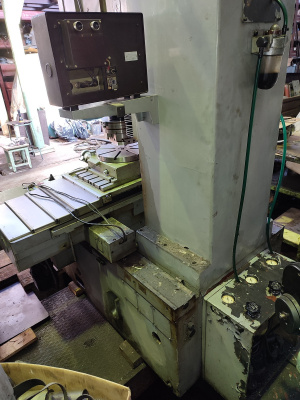

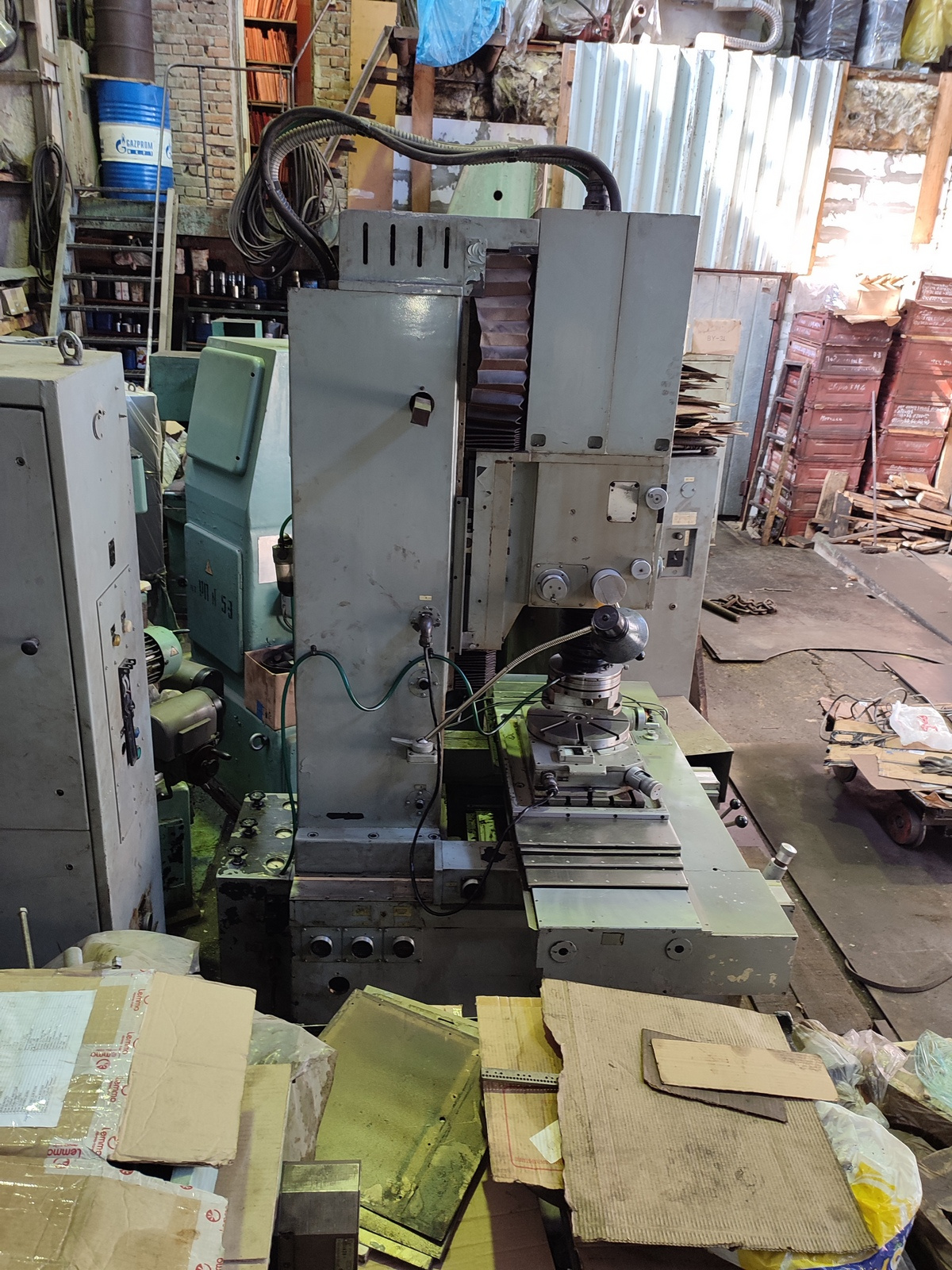

Общая компоновка и особенности станка

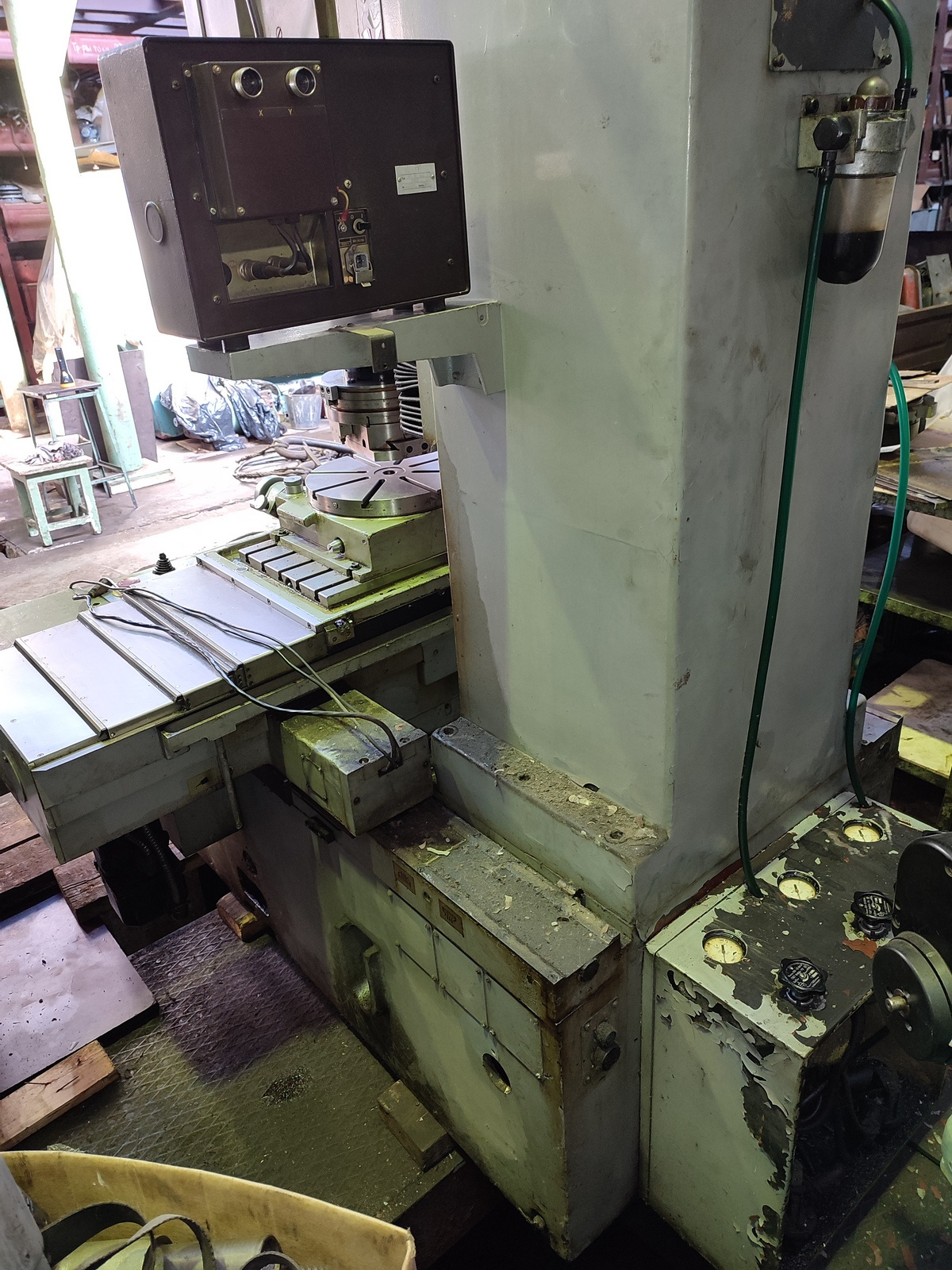

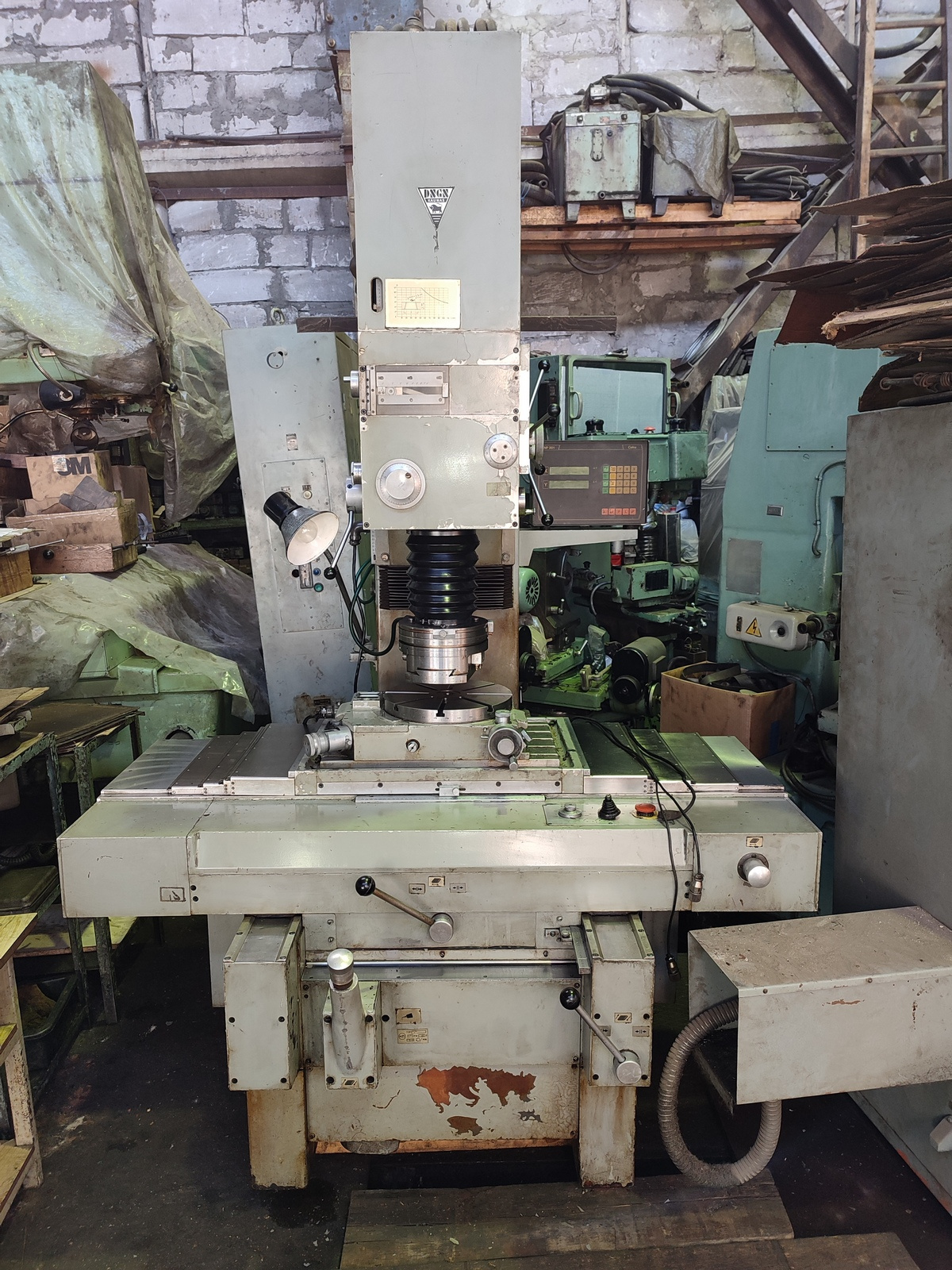

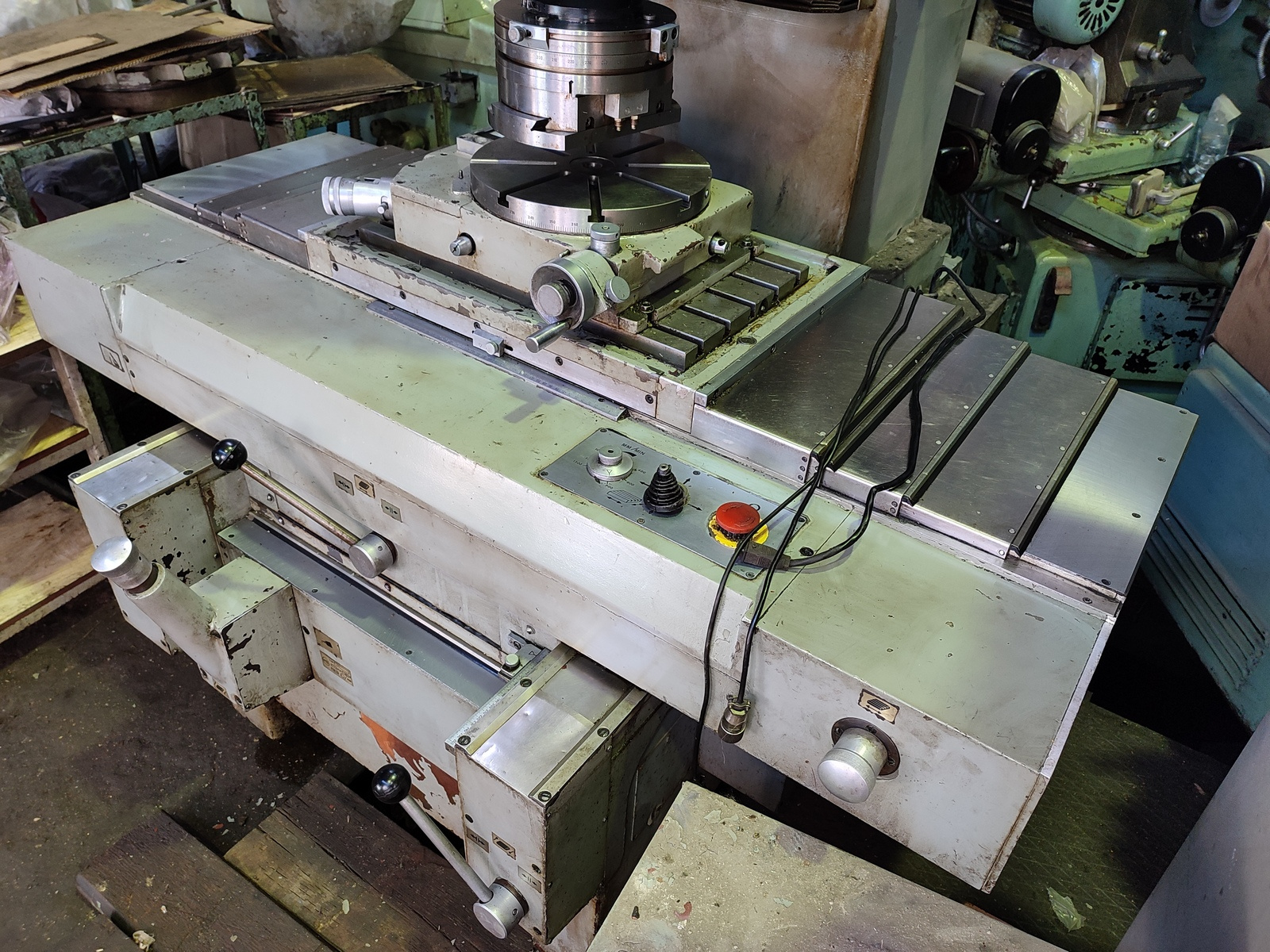

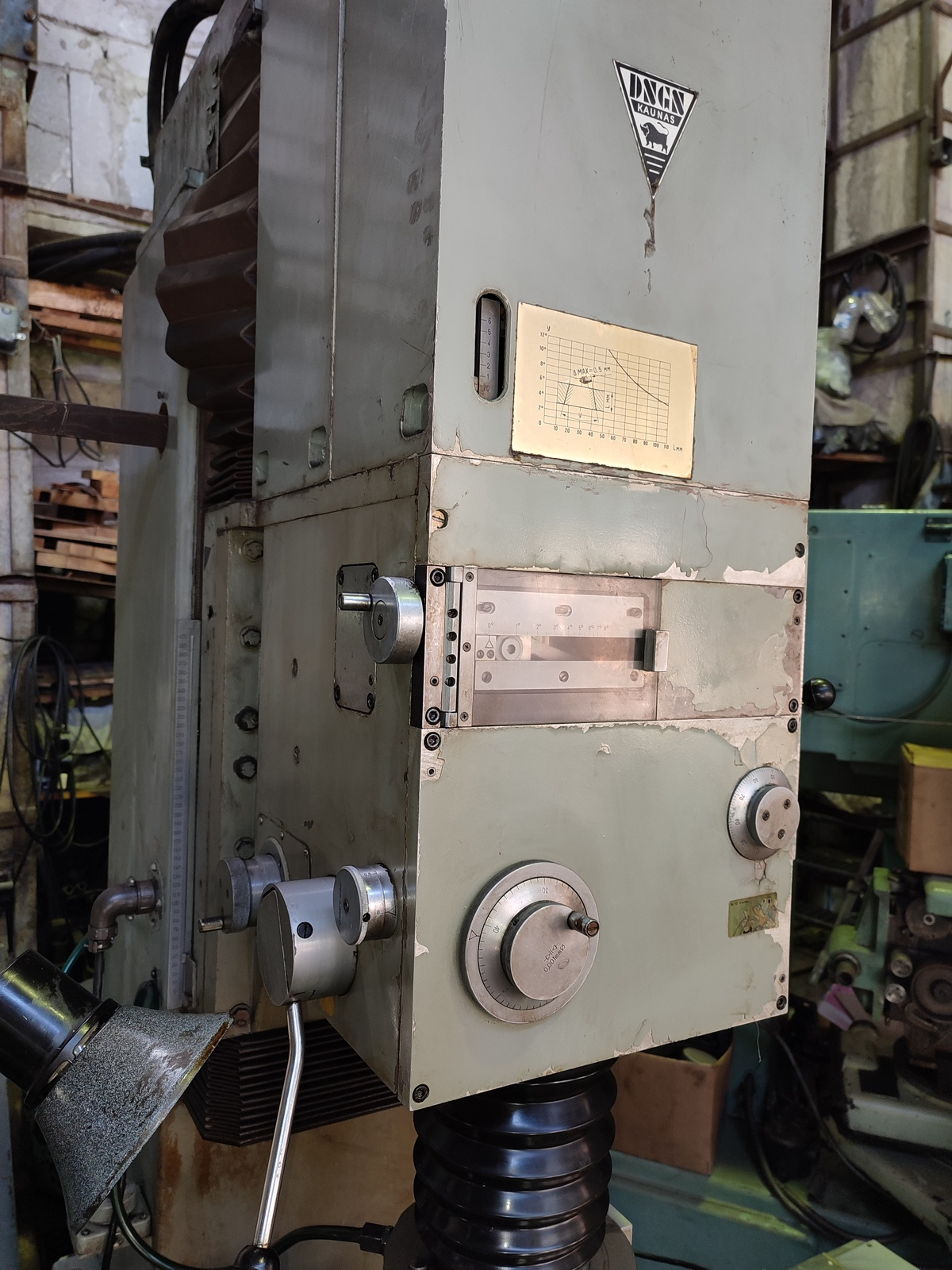

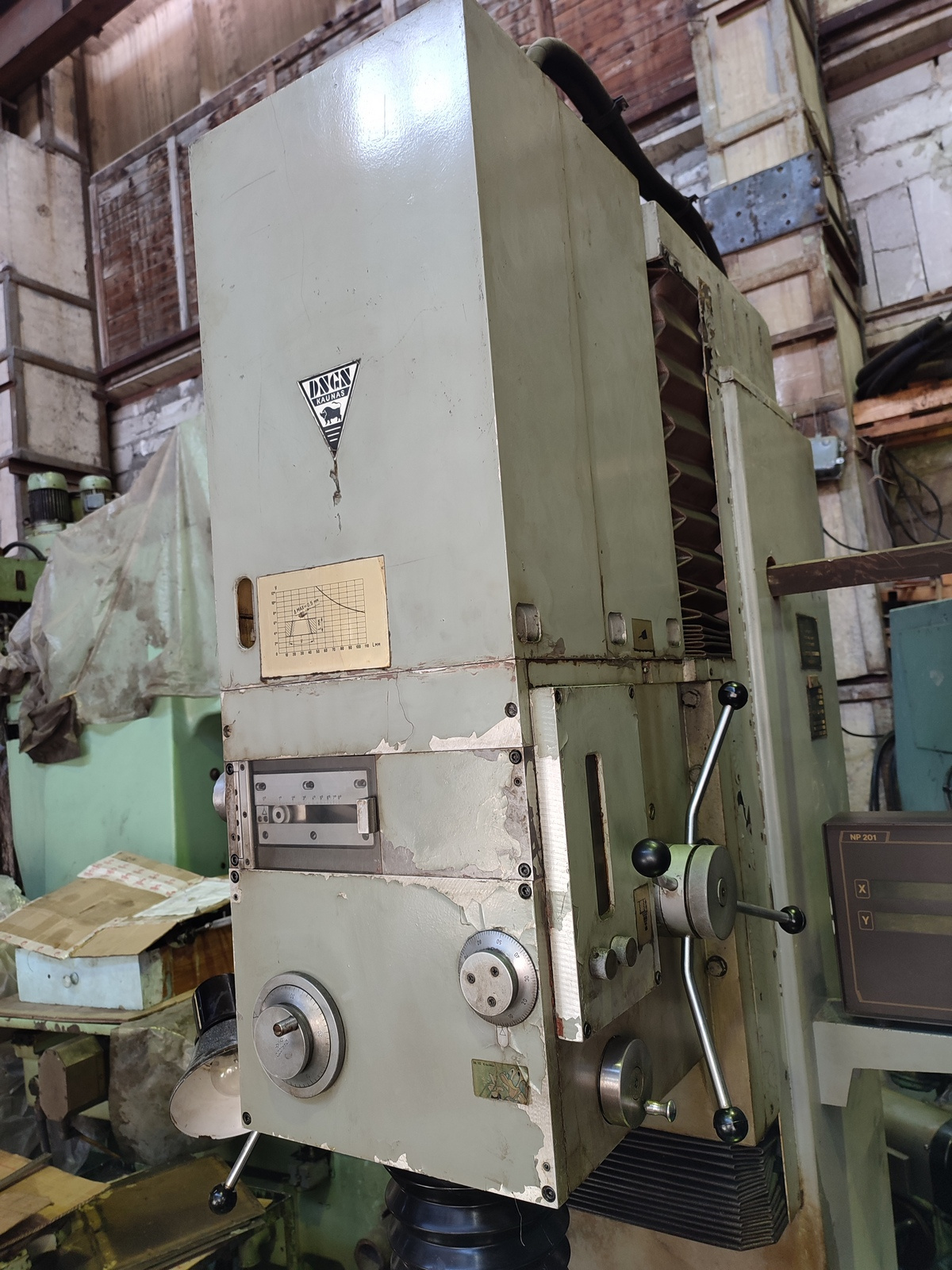

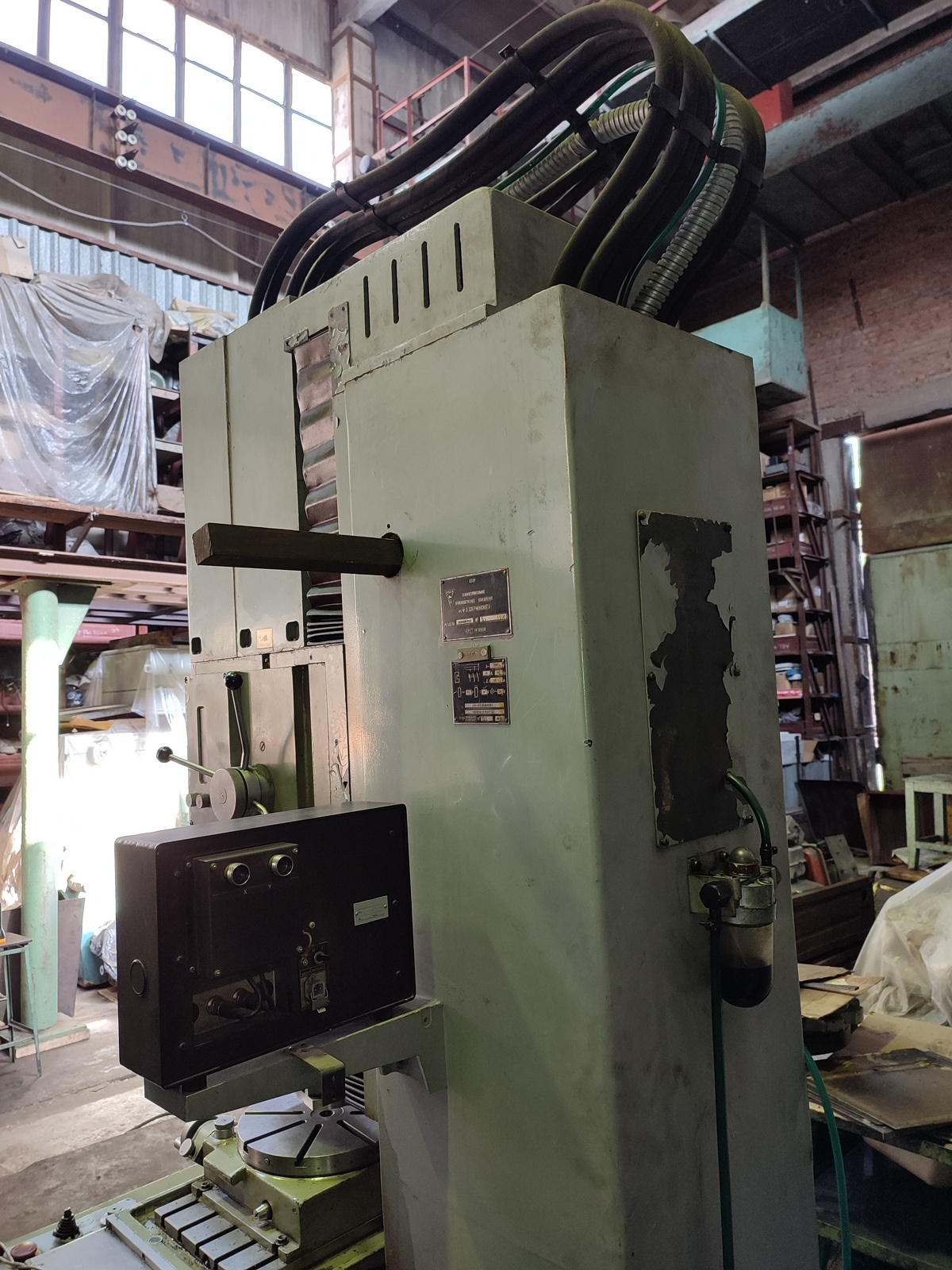

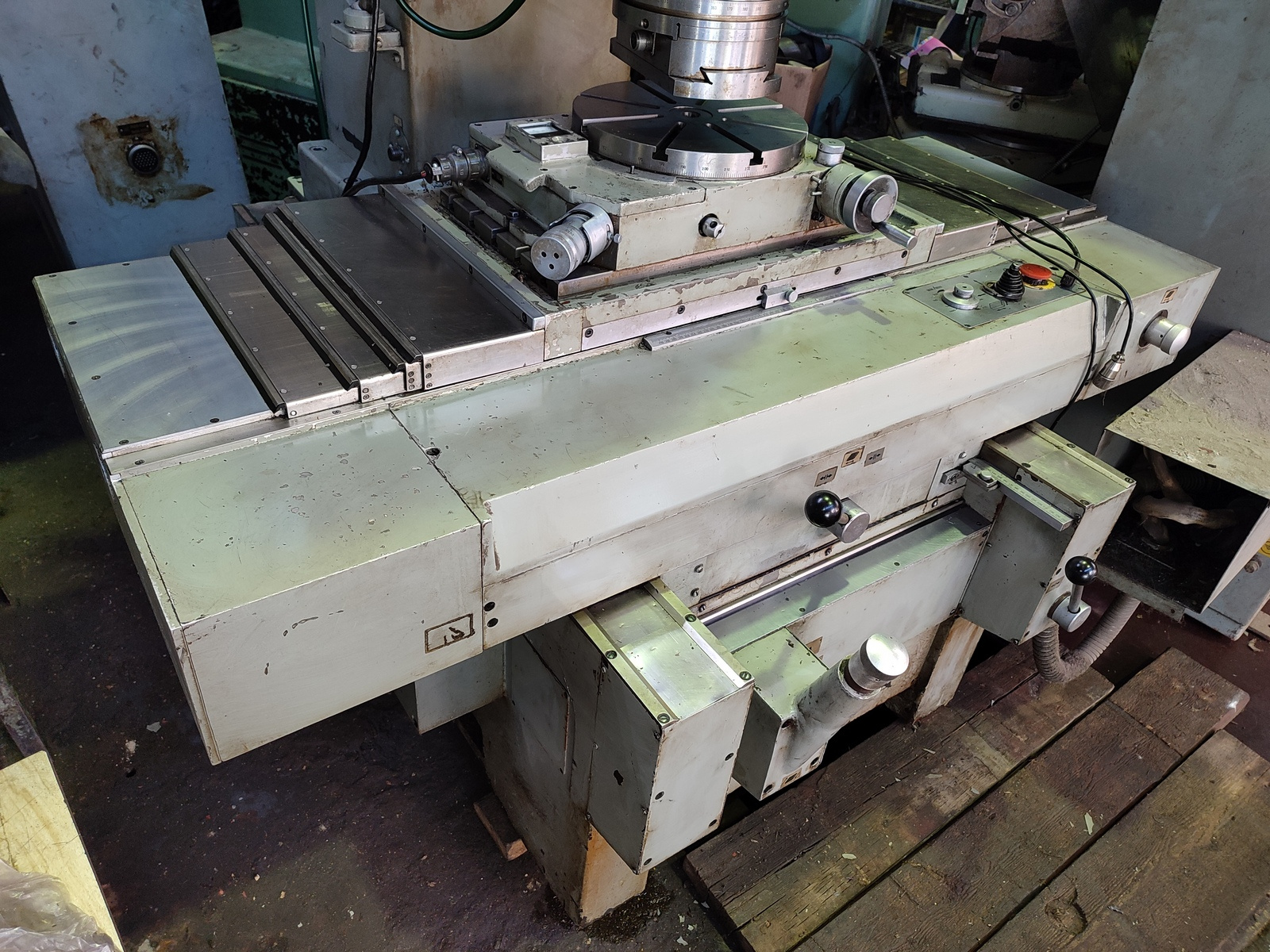

По направляющим станины (одна плоская и одна V-образная) перемещаются салазки — поперечная подача стола, а по направляющим салазок (одна плоская и одна V-образная) перемещается стол — продольная подача. На станине закреплена колонна, по вертикальным направляющим которой при помощи электромеханического привода, установленного в верхней части колонны, перемещается шпиндельная головка. В шпиндельной головке смонтированы планетарный шпиндель с гильзой, редуктор привода вращения планетарного шпинделя с электродвигателем, механизм конусного шлифования, гидроцилиндр продольной подачи планетарного шпинделя и гидроцилиндр автоматической радиальной подачи.

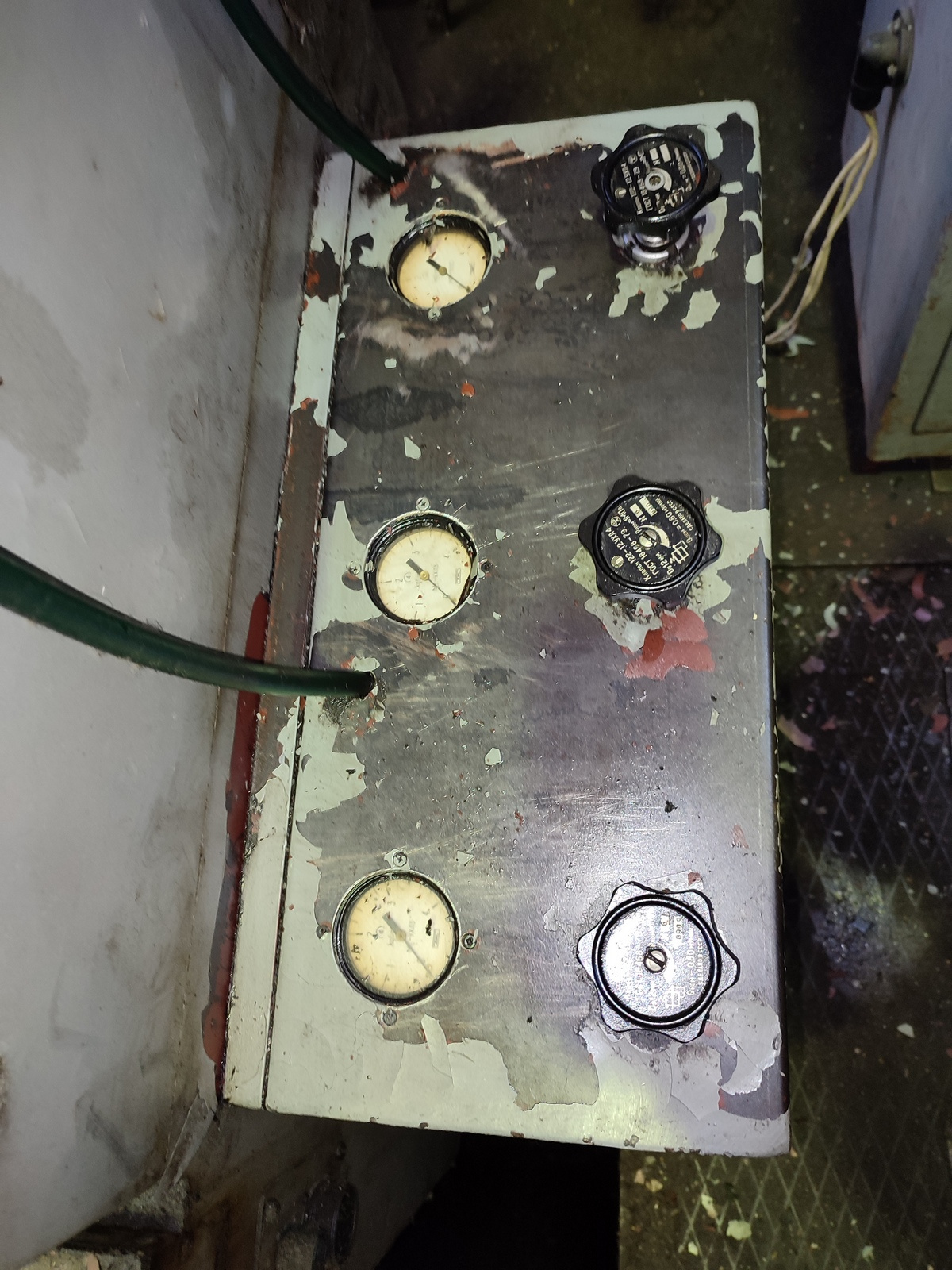

Состояние: рабочее, малая степень эксплуатации, складское хранение.
Комплектация: есть документация.
| Размеры рабочей поверхности стола, мм: | |
| ширина | 320 |
| длина | 560 |
| Количество Т-образных пазов | 5 |
| Ширина зажимных Т-образных пазов, мм | 12Н12 |
| Ширина среднего Т-образного паза, мм | 12Н8 |
| Расстояние между Т-образными пазами, мм | 631S14 |
| Наибольший продольный ход стола, мм, не менее | 400 |
| Наибольший поперечный ход стола, мм, не менее | 250 |
| Наибольший ход гильзы планетарного шпинделя, мм, не менее | 120* |
| Наибольший ход шпиндельной головки, мм, не менее | 400 |
| Наибольший диаметр шлифования, мм: | |
| без промежуточной плиты | 220 |
| с промежуточной плитой | 300 |
| Наибольший диаметр шлифования, мм: | |
| с электрошпинделем | 3 |
| с пневмошпинделем | 1 |
| Наибольшая масса обрабатываемой детали, устанавливаемой на стол, кг, не более | 300 |
| Расстояние от оси планетарного шпинделя до колонны, мм, не менее | 400 |
| Расстояние от торца электрошпинделя до рабочей поверхности стола, мм: | |
| наибольшее, не менее | 520 |
| наименьшее, не более | 0 |
| Наибольший угол вершины конуса при конусном шлифовании, град, не менее | 16 |
| Частота вращения шлифовального камня, 1/мин: | |
| с электрошпинделями | 12 000 – 96 000 |
| с пневмошпинделями | 100 000 – 200 000 |
| Скорость перемещения стола (бесступенчатое регулирование), мм/мин | 1 – 1200 |
| Быстрый ход стола, мм/мин | 2000 |
| Наибольшее перемещение каретки планетарного шпинделя (ход радиальной подачи), мм, не менее | 6 |
| Скорость перемещения шпиндельной головки, мм/мин | 680 |
| Скорость продольной подачи планетарного шпинделя, мм/мин | 300 – 7500 |
| Частота вращения планетарного шпинделя (бесступенчатое регулирование), 1/мин | 4,5 – 300 |

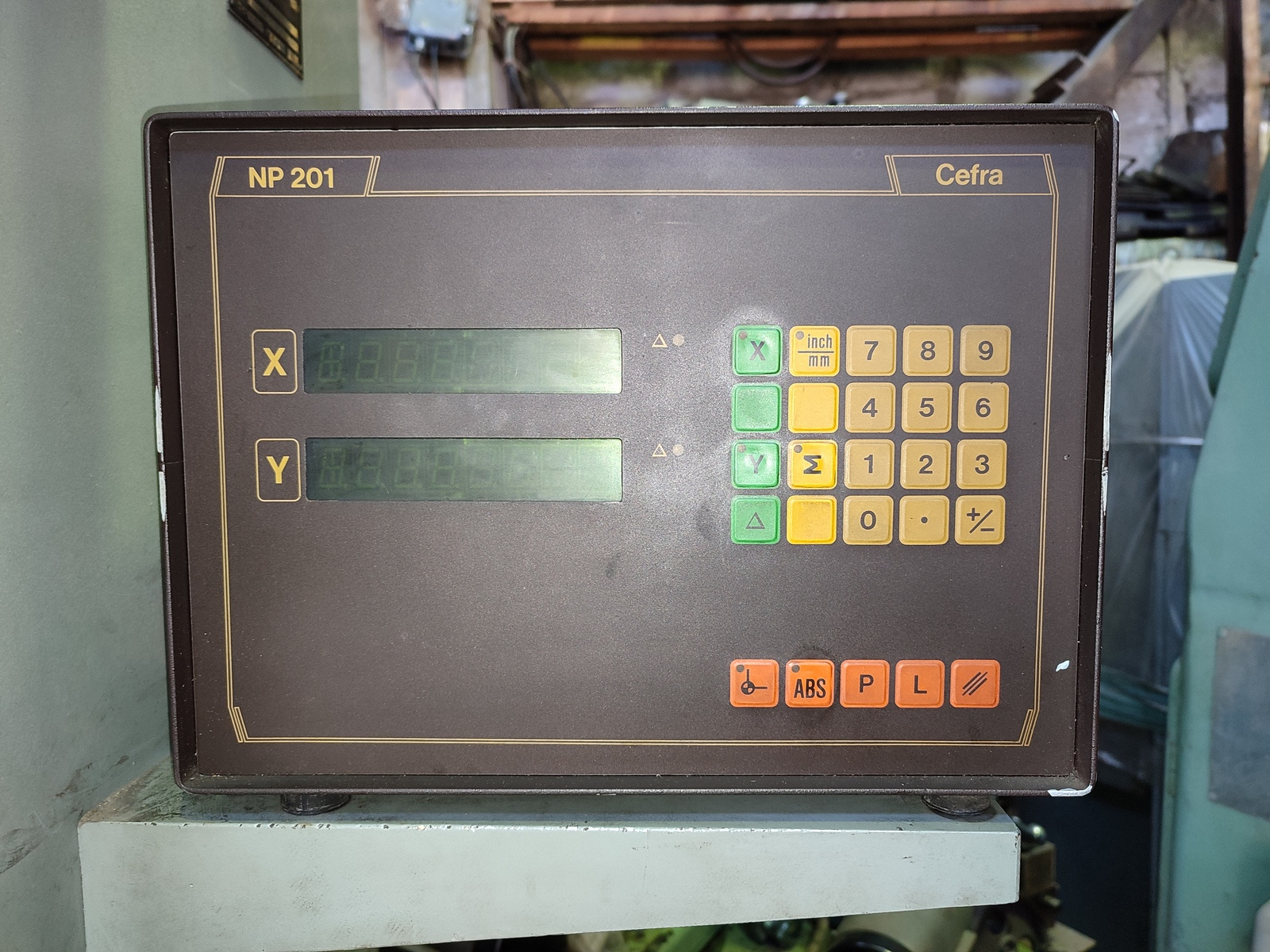

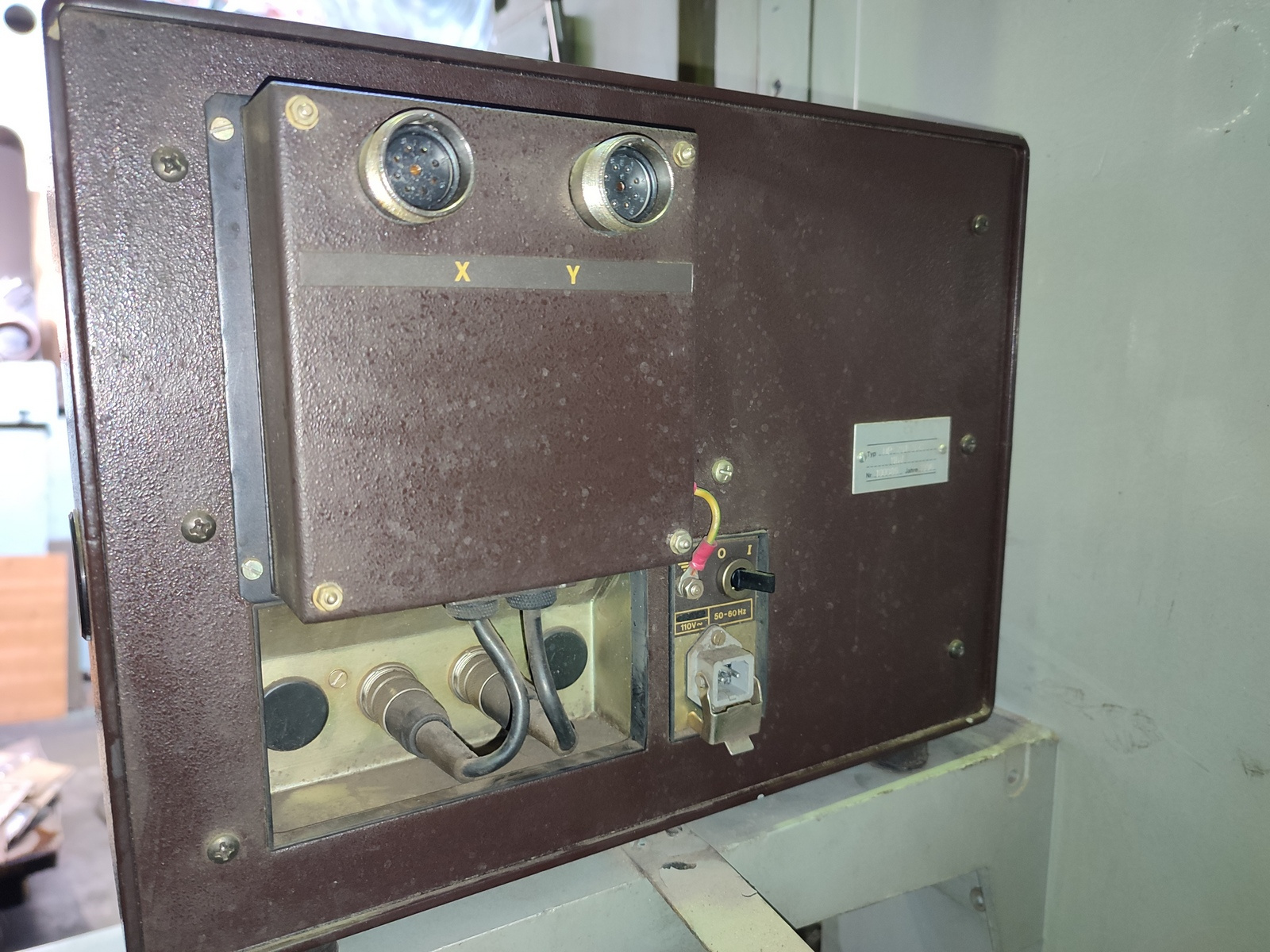

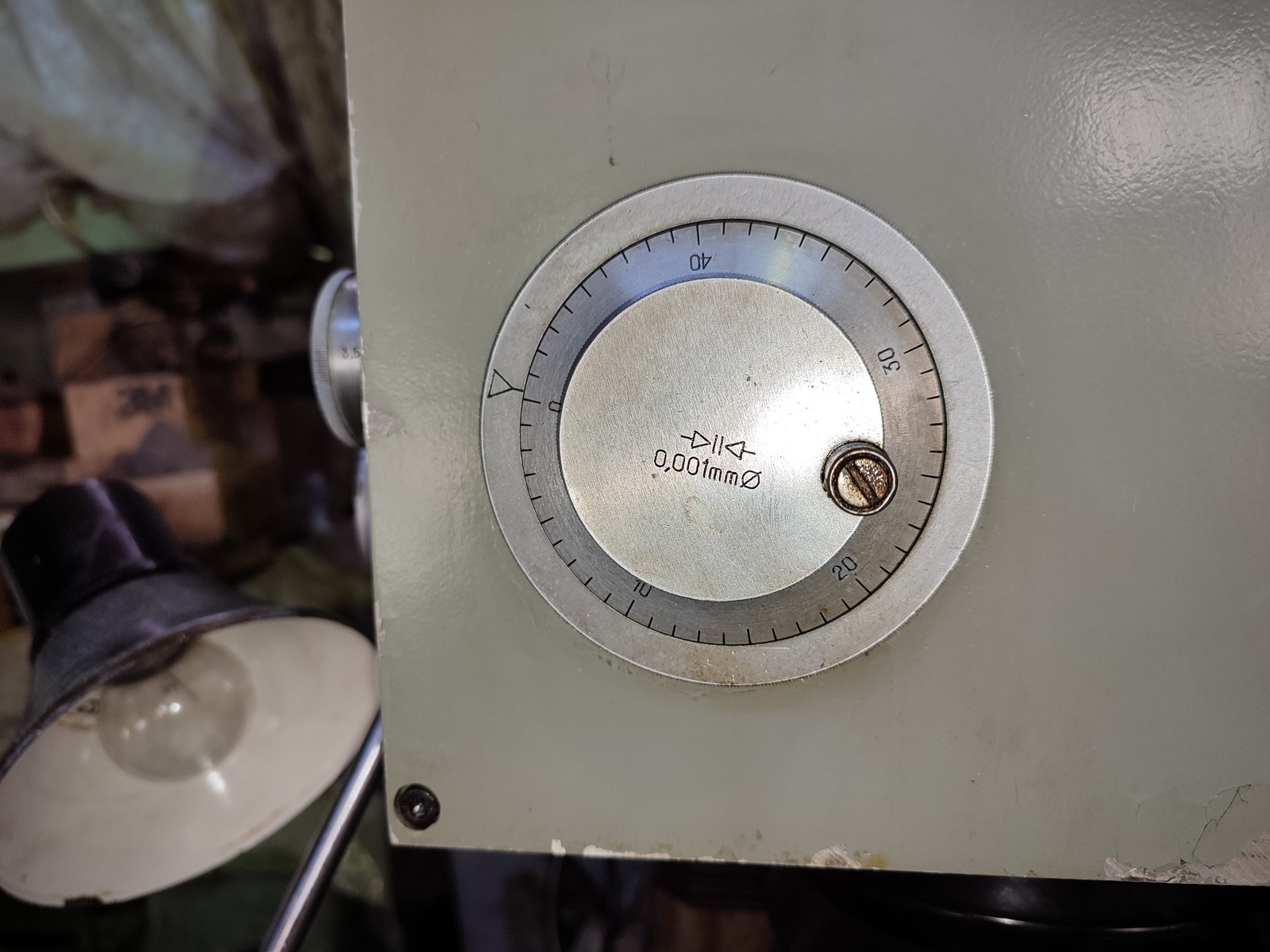

| Дискретность отсчета координат, мм | 0,001 |
| Габарит станка без приставного оборудования, мм, не более: | |
| длина | 1800 |
| ширина | 1590 |
| высота (наименьшая) | 2960 |
| высота (наибольшая) | 3160 |
| Площадь, занимаемая станком с приставным оборудованием, кв.м., не более | 11,5 |
| Масса станка, кг, не более: | |
| без приставного оборудования | 2800 |
| вместе с отдельно расположенными агрегатами и электрооборудованием | 4020 |
* При настройке длины хода автоматической продольной подачи планетарного шпинделя необходимо учитывать величину перебегов, зависящих от заданной скорости подачи.
Создано 17.04.2019 Изменено 08.10.2024
