Станок координатный сверлильно-фрезерно-расточный 24К40СФ4 (на запчасти) Б/У - Продам в Новосибирске
Детальное описание
Назначение и область применения.
Координатный сверлильно-фрезерно-расточный станок модели 24К40СФ4 предназначен для особо точной обработки широкого диапазона деталей, отличающихся конфигурацией, размерами и материалами.
На станке можно осуществлять следующие операции:
- обработку отверстий с точным расположением осей методом растачивания (получистовое и точное чистовое);
- развёртывания;
- контурное и прямоугольное фрезерование (получистовое и чистовое);
- сверления;
- зенкерования;
- нарезку резьбы метчиками.
Применяя поставляемые со станком поворотные столы и другие принадлежности можно производить обработку отверстий, заданных в полярной системе координат, наклонных и взаимно-перпендикулярных отверстий.

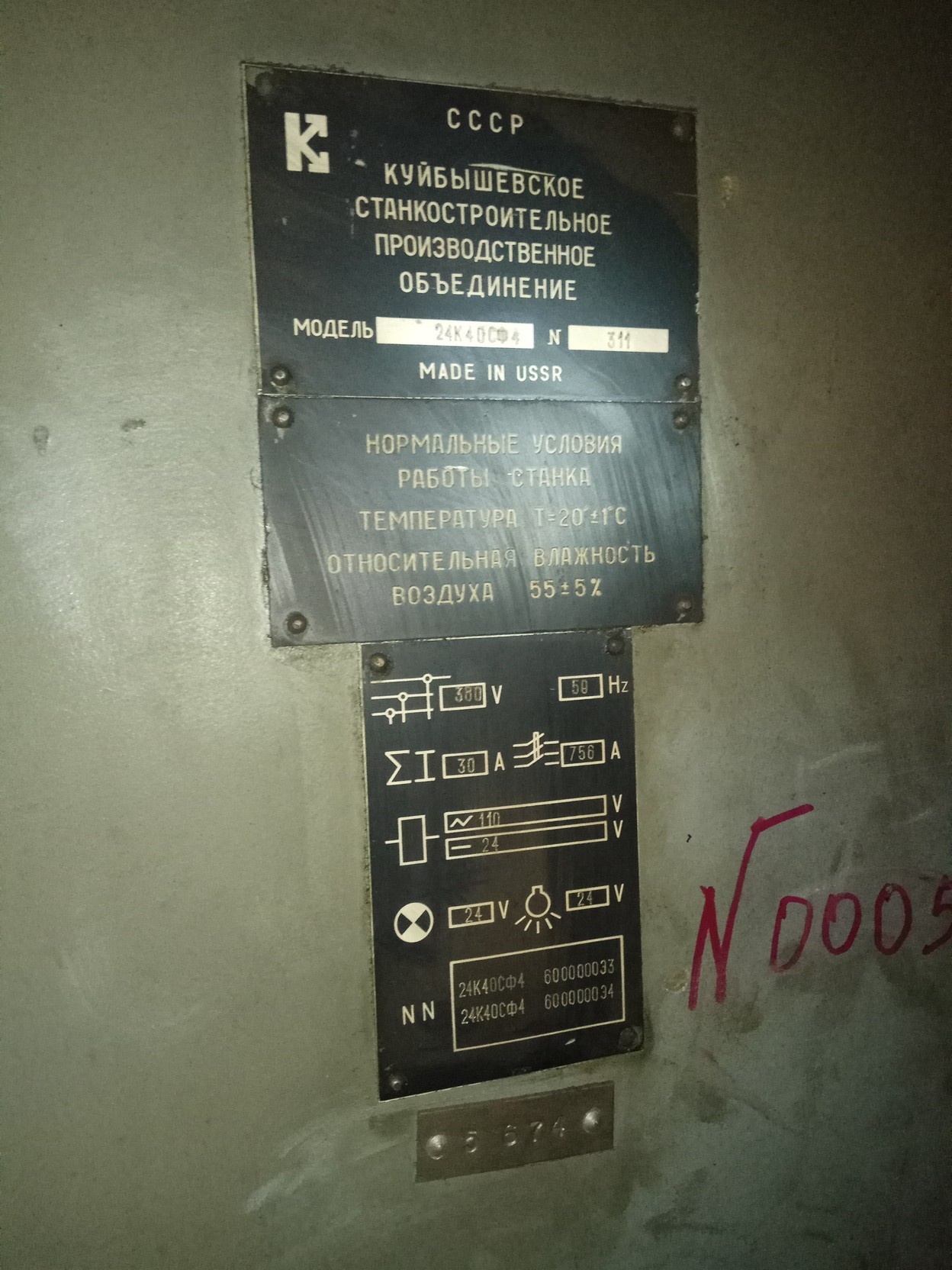

Завод-изготовитель
Куйбышевское станкостроительное производственное объединение (СССР)
Год выпуска
1989

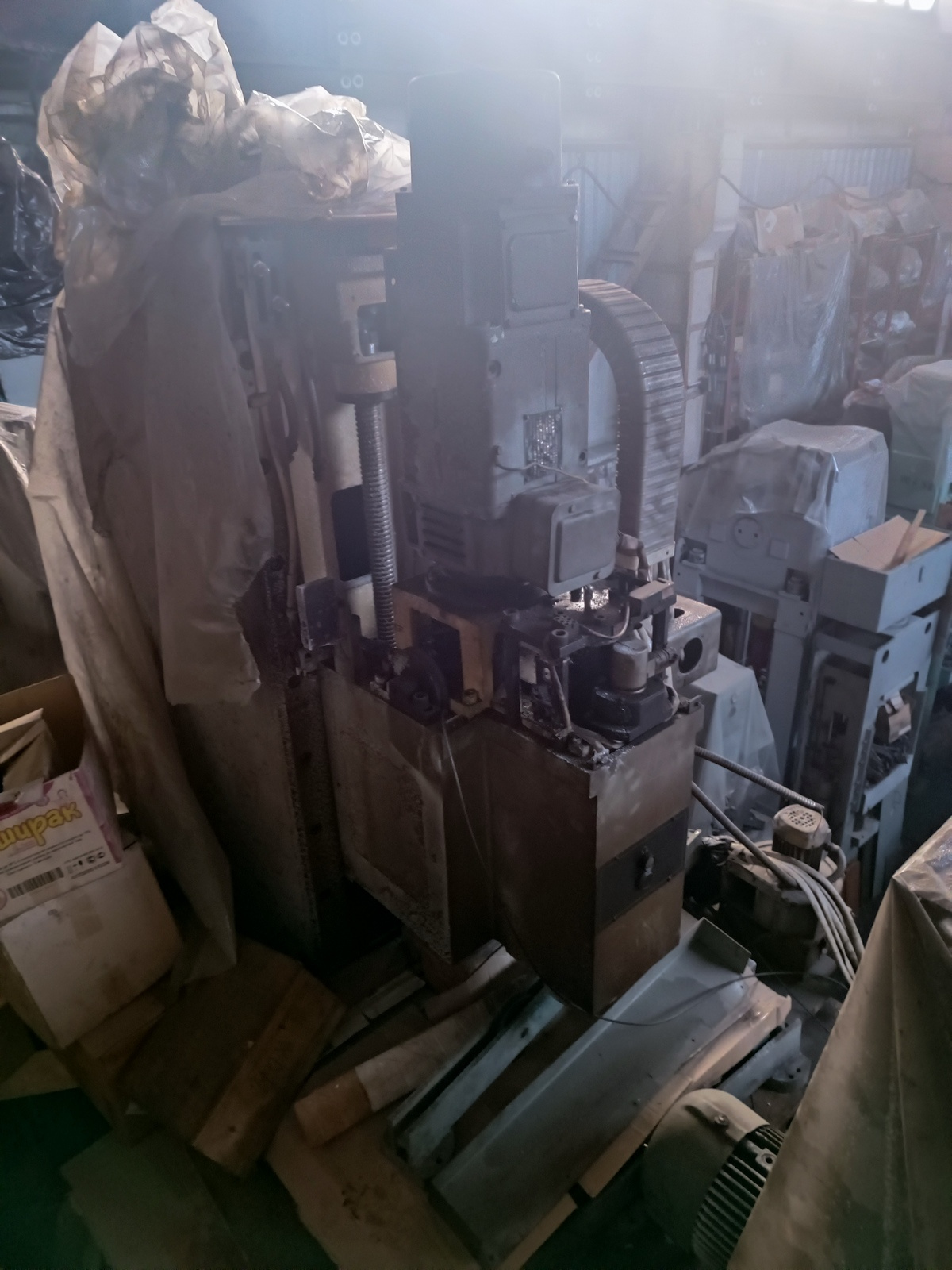

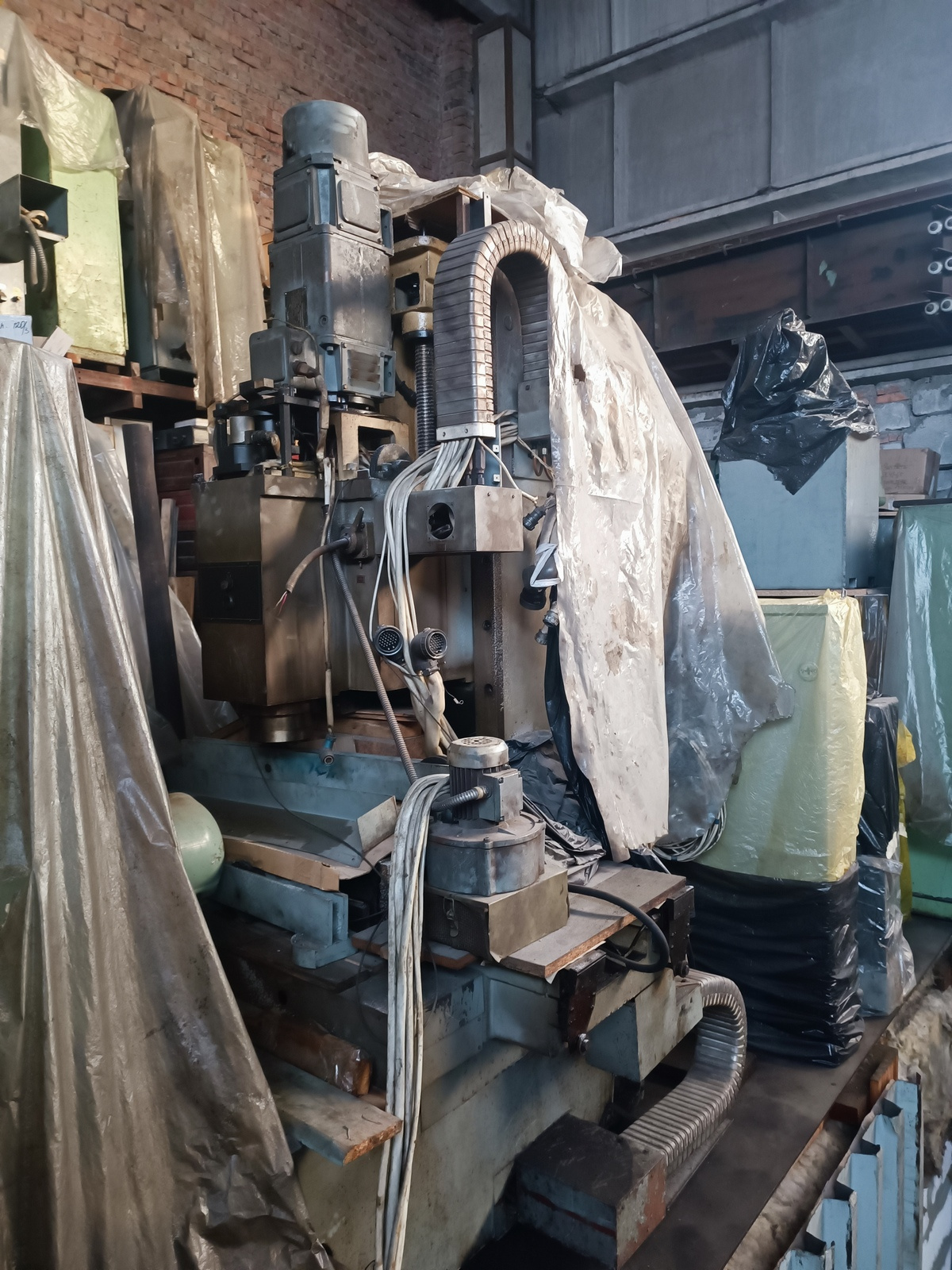

Состояние и комплектация
Состояние: не работал.
Комплектация: есть документация, частично раскомплектован (отсутствуют линейки, платы приводов, трансформаторы, платы стойки 2С-42-65).
| Класс точности (Н,П,В,А,С) | С особо точный |
| Рабочая поверхность стола, мм | 400 х 800 |
| Наибольший диаметр сверления в стали 45, мм | 30 |
| Наибольший диаметр растачивания в стали 45, мм | 250 |
| Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм | 130..630 |
| Расстояние от оси шпинделя до стойки (вылет шпинделя), мм | 450 |
| Дискретность задания координат, мм | 0,001 |
| Точность установки стола, мм | ±0,003 |
| Точность установки шпиндельной бабки, мм | ±0,005 |
| Точность установки межосевых расстояний, мм | ±0,0025 |
| Цена деления устройств для отсчета перемещений стола, салазок, шпиндельной бабки, мм | 0,001 |
| Рабочий стол и салазки | |
| Наибольшая масса обрабатываемого изделия с учетом сил резания, кг | 800 |
| Наибольшее перемещение стола (поперечное X), салазок (продольное Y) и шпиндельной бабки (вертикальное Z), мм | 640 х 400 х 500 |
| Число Т- образных пазов на столе | 5 |
| Величина ускоренного перемещения стола и шпиндельной бабки, мм/мин | 6000 |
| Пределы рабочих подач (скорость) при фрезеровании по ося X,Y,Z (бесступенчатое), мм/мин | 1..6000 |
| Шпиндель. Шпиндельная бабка | |
| Частота вращения шпинделя (б/с регулирование), об/мин | 6,3..3150 |
| Количество ступеней (частот) вращения шпинделя | 55 |
| Внутренний конус шпинделя | 40(7:24) |
| Наибольший конус закрепляемого инструмента | Морзе 4 |
| Наибольшее усилие подач по координате Z (вертикальное), Н | 4000 |
| Наибольший крутящий момент на шпинделе, Нм | 210 |
| Устройство смены инструмента | |
| Количество гнезд в инструментальном магазине | 30 |
| Время смены инструмента "от реза до реза", с | 10..12 |
| Наибольшая масса оправки инструмента, кг | 10 |
| Наибольший диаметр инструмента без пропуска гнезд / с пропуском гнезд, мм | 85/ 160 |
| Наибольшая длина инструмента, мм | 250 |
| Привод | |
| Количество электродвигателей на станке | 8 |
| Электродвигатель привода главного движения, кВт | 4,2 |
| Электродвигатель привода перемещения шпиндельной коробки, кВт | 1,1 |
| Электродвигатель привода перемещения стола, кВт | 1,1 |
| Электродвигатель привода салазок, кВт | 0,1 |
| Электродвигатель гидростанции, кВт | 0,75 |
| Электродвигатель вентилятора гидростанции, кВт | 0,12 |
| Электродвигатель насоса охлаждающей жидкости, кВт | 0,12 |
| Электродвигатель вентилятора двигателя главного движения, кВт | 0,12 |
| Суммарная мощность всех электродвигателей, кВт | 8,61 |
| Габарит станка | |
| Габариты станка, включая ход стола и салазок (длина х ширина х высота), мм | 2515 х 2466 х 3060 |
| Масса станка, кг | 6885 |
