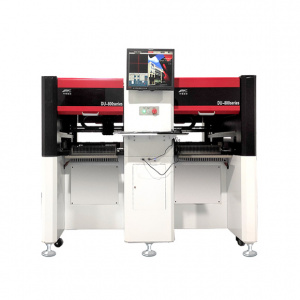

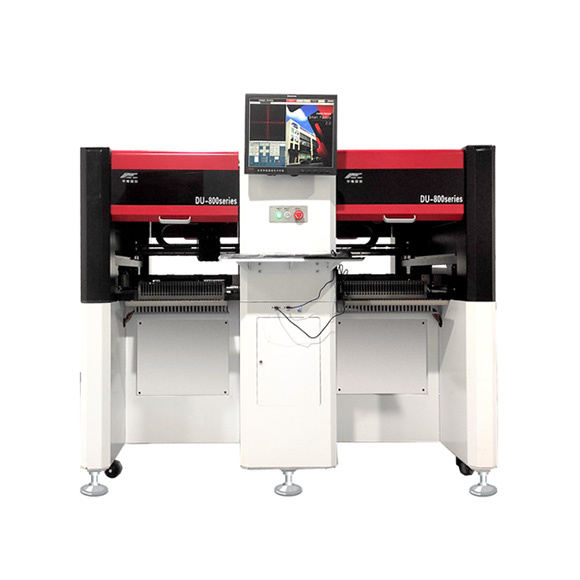

Высокоскоростной установщик SMD компонентов HW-DSQ800-120F - Продам в Москве
Россия, Омская обл., Омск, Ватутина, 11Б
Детальное описание
Характеристики:
| Модель | HW-DSQ800-120F |
| IC-трей | 96 комп. |
| Максимальный размер платы | 340х560 мм |
| Количество установочных головок | 8 шт.,Juki |
| Скорость монтажа | 20000-26000 комп/ч |
| Повторяемость | 0,02 мм |
| Точность монтажа | ± 0,01мм |
| Ход насадки | 4,5мм |
| Устанавливаемые компоненты | 0201, 0402, 0603, 0805, 1206, диоды, триоды, SOT и QFP, BGA с шагом вывода ≥ 0.3 мм и т.д. |
| Число питателей 8мм | 120 шт. (Fuji, электронные, вибропитатели, IC-трей) |
| Высота компонентов, макс. | 20 мм |
| Направление конвейера | Л-П |
| Позиционирование по реперным точкам | вручную/автоматически |
| Режим программирования | Автоматический, после импорта файла координат |
| Оси X/Y | 4 ШВП |
| Максимальный ход по осям X, Y | слева 423х734 мм, справа 423х734 мм |
| Высота по оси Z, макс. | 50мм |
| Поворот компонентов | ±180° |
| Пневмопитание | 0.5-0.6 МПа |
| Электропитание | 220В 50/60Гц, 1500Вт |
| ПК | Промышленный, ОС Windows, процессор Intel, 17" монитор |
| Настройка конвейера | Электрическая |
| Распознавание | 2 fiducial-камеры, 8 камер быстрого распознавания, высокоточная камера |

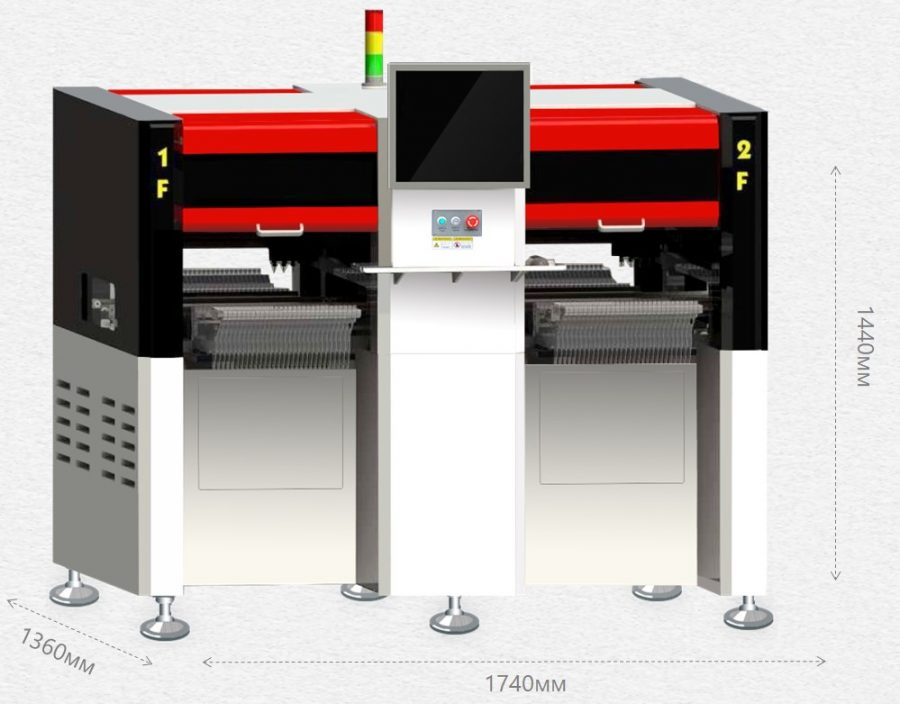

| Габариты | 1740х1360х1440 мм |
| Масса | 1110 кг |
