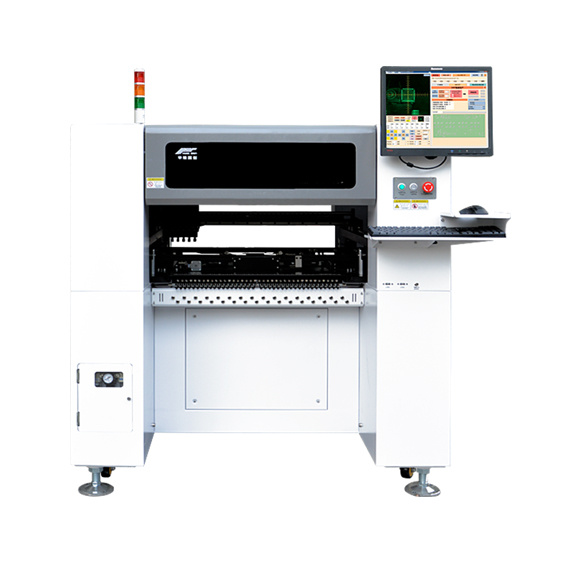

установщик SMD компонентов HW-DU400-64F - Продам в Москве
Россия, Омская обл., Омск, Ватутина, 11Б
Детальное описание
Характеристики:
| Модель | HW-DU400-64F |
| IC-трей | 48 комп. |
| Максимальный размер платы | 510х450 мм |
| Количество установочных головок | 4 шт.,Juki |
| Скорость монтажа | 8000-11000 комп/ч |
| Повторяемость | 0,02 мм |
| Точность монтажа | 0,01мм |
| Ход насадки | 4,5мм |
| Устанавливаемые компоненты | 0201, 0402, 0603, 0805, 1206, диоды, триоды, SOT и QFP, BGA с шагом вывода ≥0,3мм и т.д. |
| Число питателей 8мм | 64 шт. (Электронные, пневматические Yamaha, вибропитатели, IC-трей) |
| Высота компонентов, макс. | 22 мм |
| Направление конвейера | Л-П |
| Позиционирование по реперным точкам | вручную/автоматически |
| Режим программирования | Автоматический, после импорта файла координат |
| Максимальный ход по осям X, Y | 629х679 мм |
| ПК | Промышленный, ОС Windows, 17" монитор |
| Настройка конвейера | Электрическая |
| Оси X/Y | линейные направляющие + ШВП |
| Высота по оси Z, макс. | 50мм |
| Поворот компонентов | ±180° |
| Распознавание | fiducial-камера, 4 камеры быстрого распознавания, высокоточная камера |
| Пневмопитание | 0.5-0.6 МПа |
| Электропитание | 220В 50/60Гц, 600Вт |
| Габариты | 1316х1360х1340 мм |
| Масса | 580 кг |
