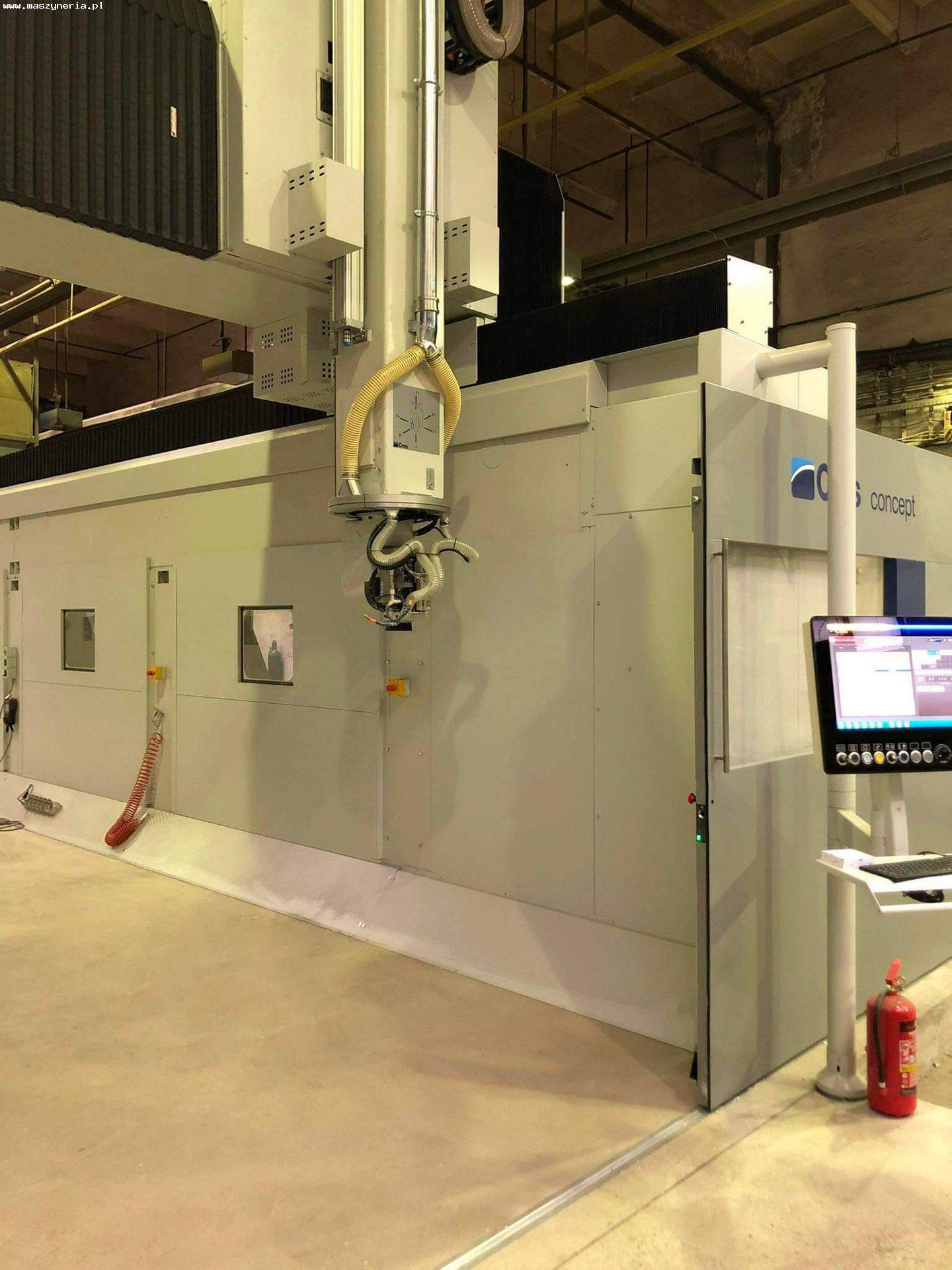

5-осевой обрабатывающий центр для высокоскоростных обработок с ЧПУ CMS Concept 40/155/25 PX5 Б/У - Продам в Czarne

5-осевой обрабатывающий центр для высокоскоростных обработок с ЧПУ CMS Concept 40/155/25 PX5 был построен в Италии в 2020 году.

Технические параметры 5-осевого обрабатывающего центра для алюминия и композитов CMS Concept 40/155/25 PX5

• количество осей: 5 (X,Y,Z,C,A)
• ходы по осям X/Y/Z: 15500/4000/2500 мм
• ход по поворотным осям C/A: ±300/±110°
• скорость быстрого позиционирования по осям X/Y/Z: 85/85/45 м/мин
• скорость быстрого позиционирования по поворотным осям C и A: 9000°/мин
• быстрое ускорение по осям X/Y/Z: 2/2/3 м/с2
• быстрое ускорение по поворотным осям C и A: 500°/s2
• двунаправленная точность по осям X/Y/Z: 0,112/0,050/0,045 мм
• двунаправленная точность по поворотным осям C и A: 26 арксек
• однонаправленная повторяемость по оси X/Y/Z: 0,040/0,025/0,021 мм
• однонаправленная повторяемость по поворотным осям C и A: 16 арксек
• максимальная скорость вращения электрошпинделя: 24000 об/мин
• мощность электрошпинделя: 20 кВт при 10600 об/ми
• ёмкость инструментального магазина: 16
• максимальный диаметр инструмента (позиции 6,7,10,11): 65 мм
• максимальный диаметр инструмента (позиция 1,2,3,4,5,8,9,12,13,14,15,16): 100 мм
• максимальное расстояние между шпинделем и кончиком инструмента: 700 мм
• максимальный вес инструмента: 5 кг
• максимальная загрузка инструментального магазина: 48 кг
• жидкостное охлаждение электрошпинделя
• охлаждение инструмента сжатым воздухом через электрошпиндель
• смазка масляным туманом объем бака: 6 л
• рабочее давление: 6 бар
• электропитание: 400 В +10/-15%, 50/60 Гц
• размеры станка Concept 40/155/25 PX5 без учета электрошкафа (Д х Ш х В): 21000 х 9500 х 7500 мм

оборудование 5-осевого высокоскоростного фрезерного центра

• контроллер ЧПУ: FANUC 31i-B5

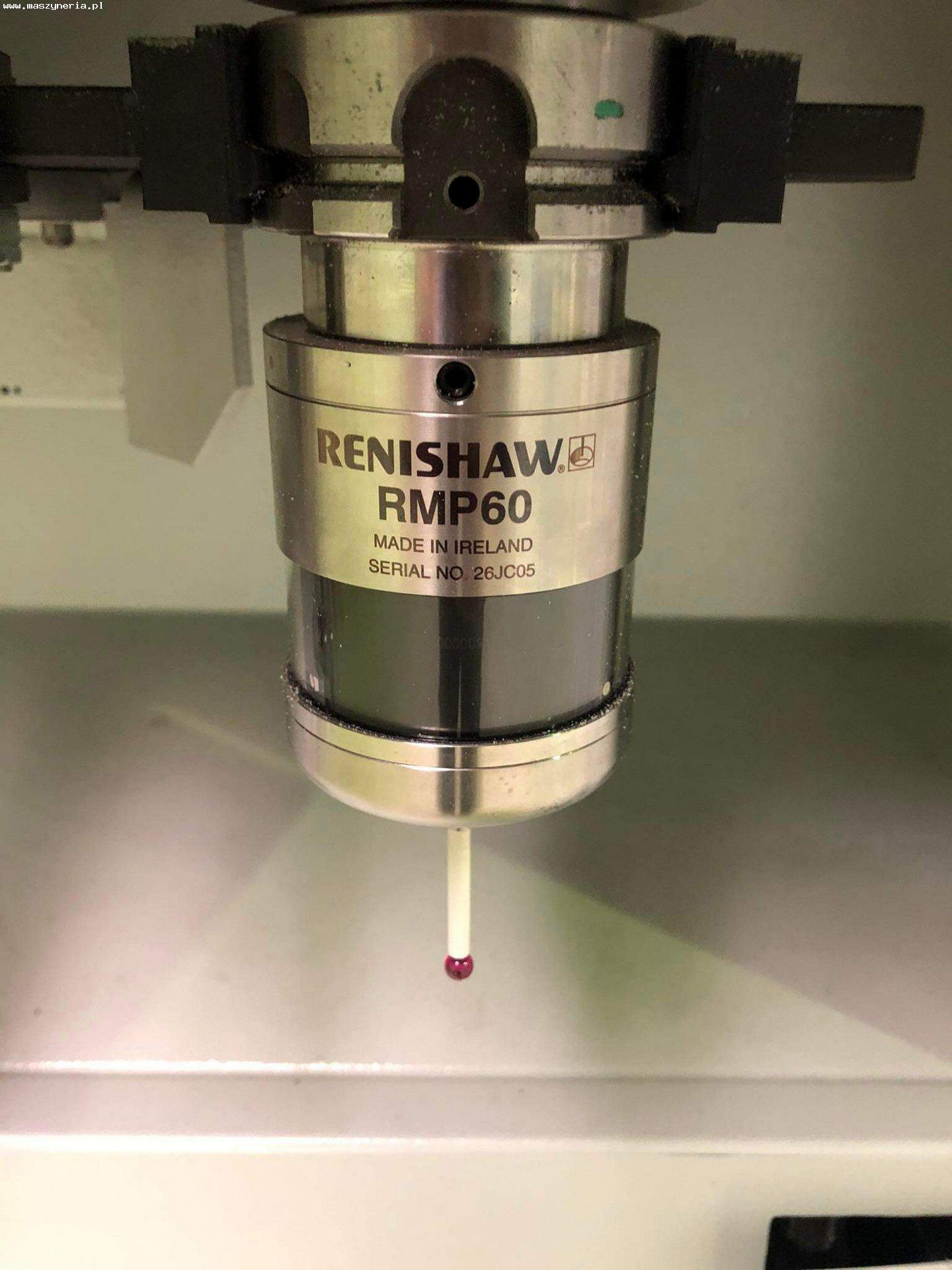

• измерительный щуп: RENISHAW RMP60

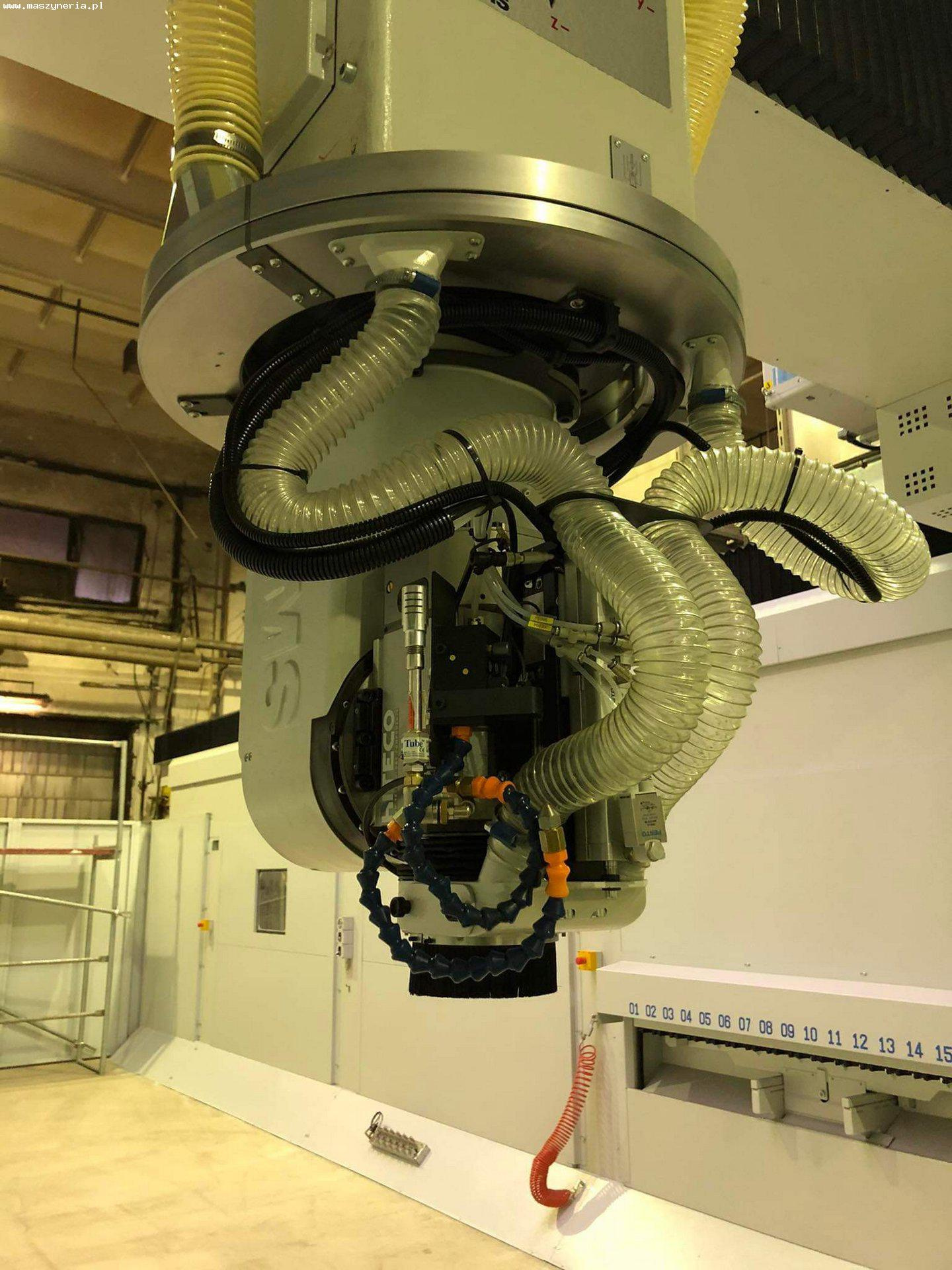

• рабочая головка: PX5
• кнопка: FANUC

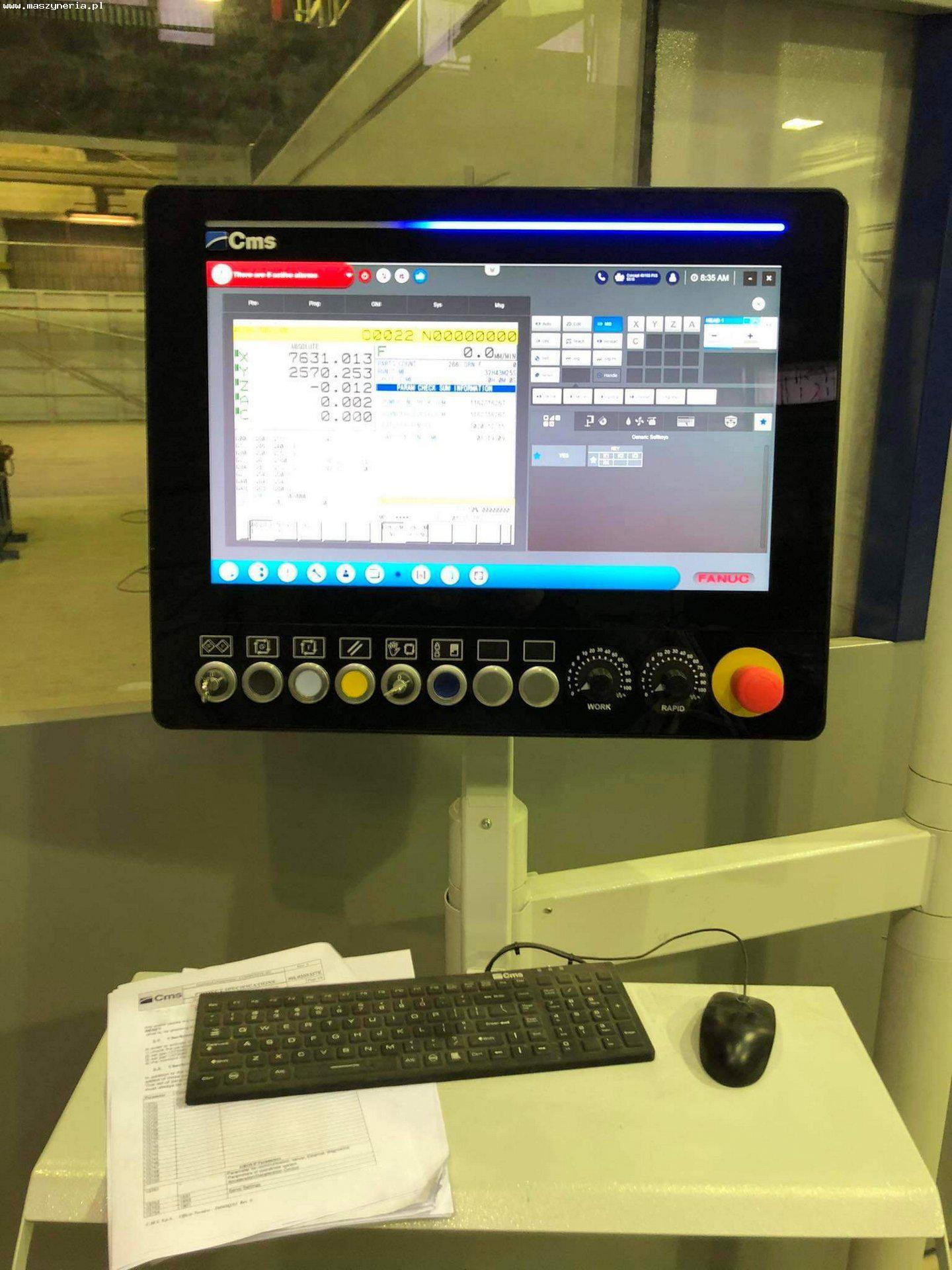

• панель HMI с сенсорным экраном 21,5″: CMS ACTIVE
• держатели инструментов: HSK63A
• цанги: ETS 40
• серводвигатели переменного тока
• пневматические тормоза оси
• регулируемый колпак для удаления пыли с вращающимся коллектором
• пистолет холодного воздуха
• устройство смазки масляным туманом
• система сжатого воздуха
• электрический шкаф с кондиционером
• центральная система смазки
• защита от пыли из углеродного волокна
