Продам Специальный 2-х суппортной токарно-накатной станок мод. РТ30102 ПНР в РЖД в Москве
8 910 645-28-45
7 499 390-85-04
Россия, Москва и Московская обл., Москва, 123060, г. Москва, вн.тер.г. Муниципальный Округ Щукино, ул. Берзарина, д. 36, стр. 2
Детальное описание

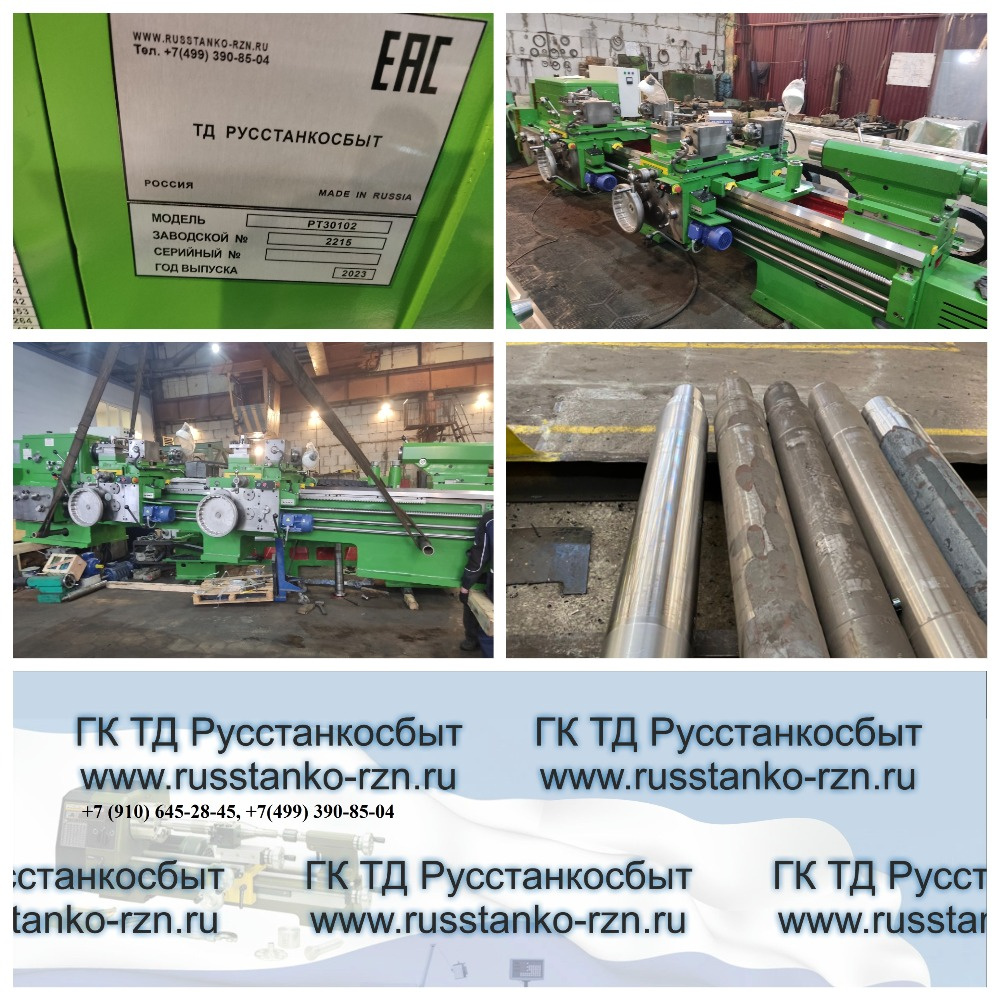

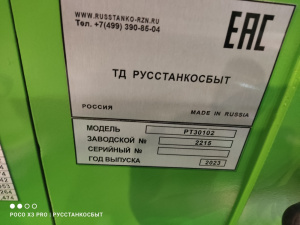

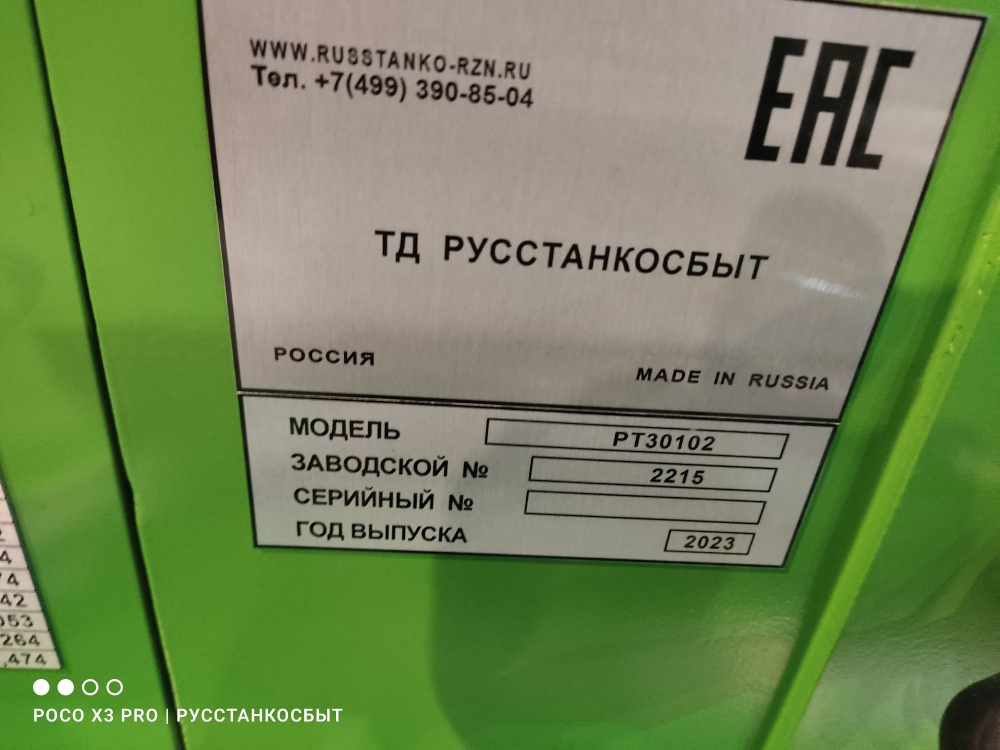

Специальный 2-х суппортной токарно-накатной станок
мод. РТ30102 ПНР в РЖД

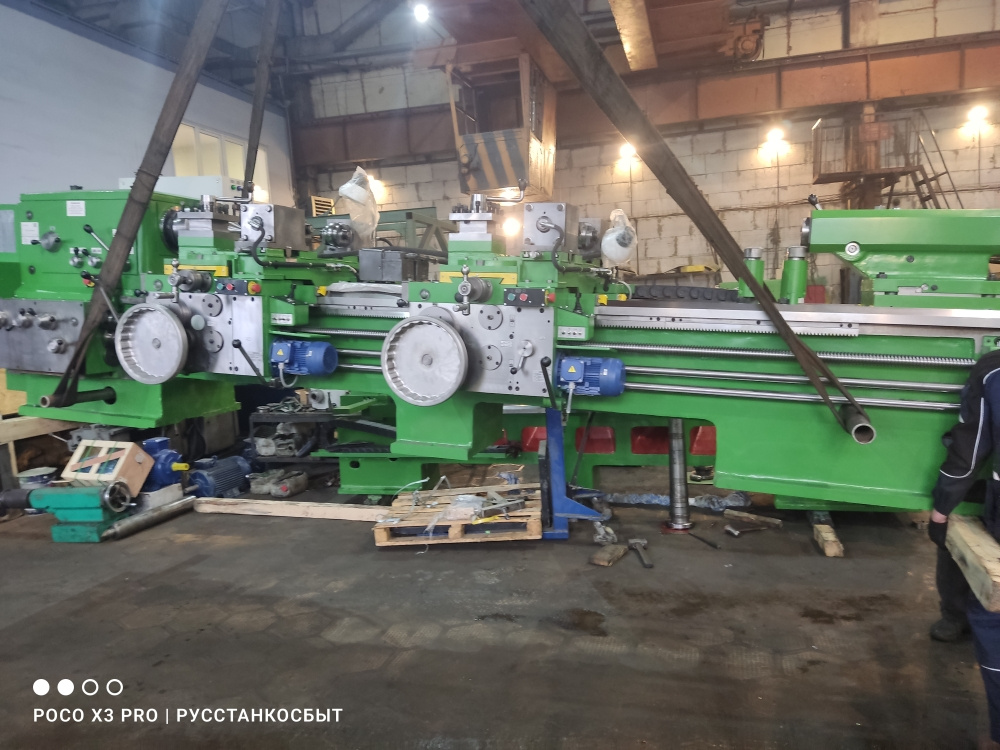

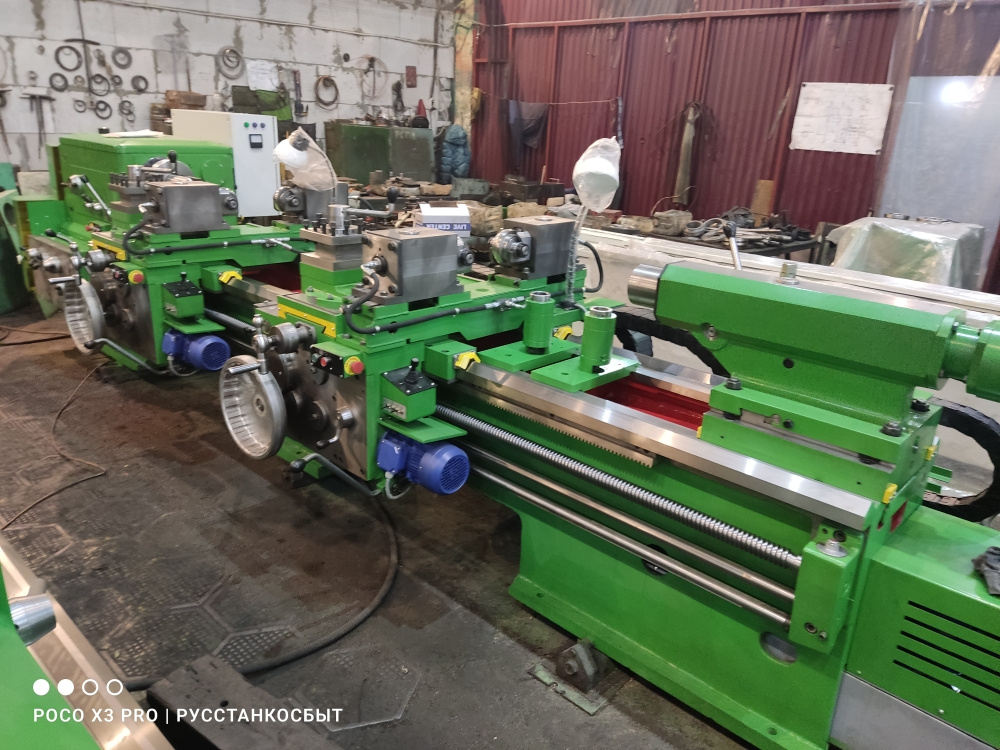

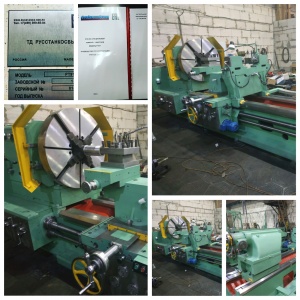

Станок специальный двух-суппортной токарно-накатной модели РТ30102 произведен на базе станка токарно-винторезного с двумя суппортами мод. 1М63Б-3 с гидростанцией, двумя накатными устройствами, технологической оснасткой и гидравлической задней бабкой.

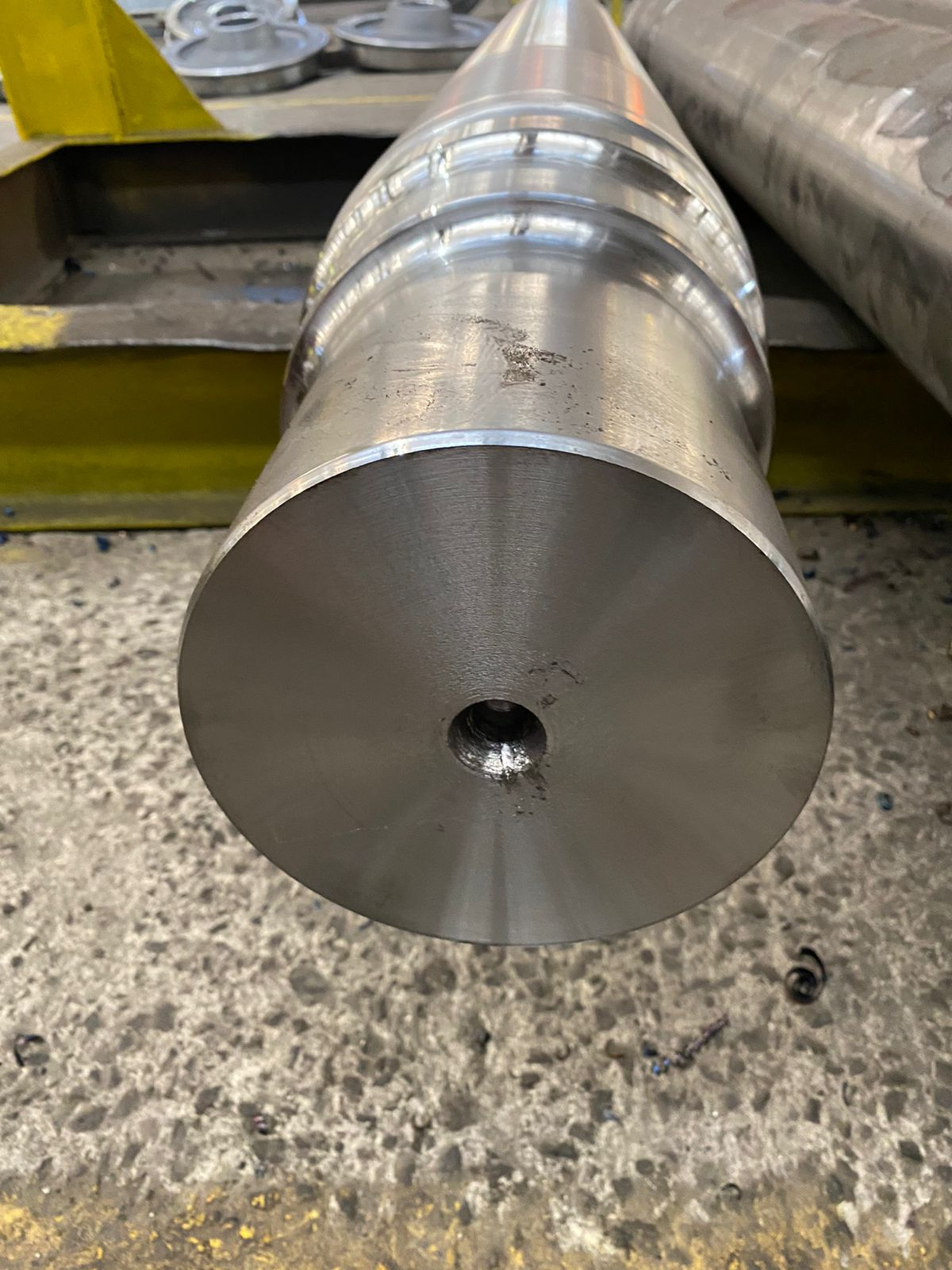

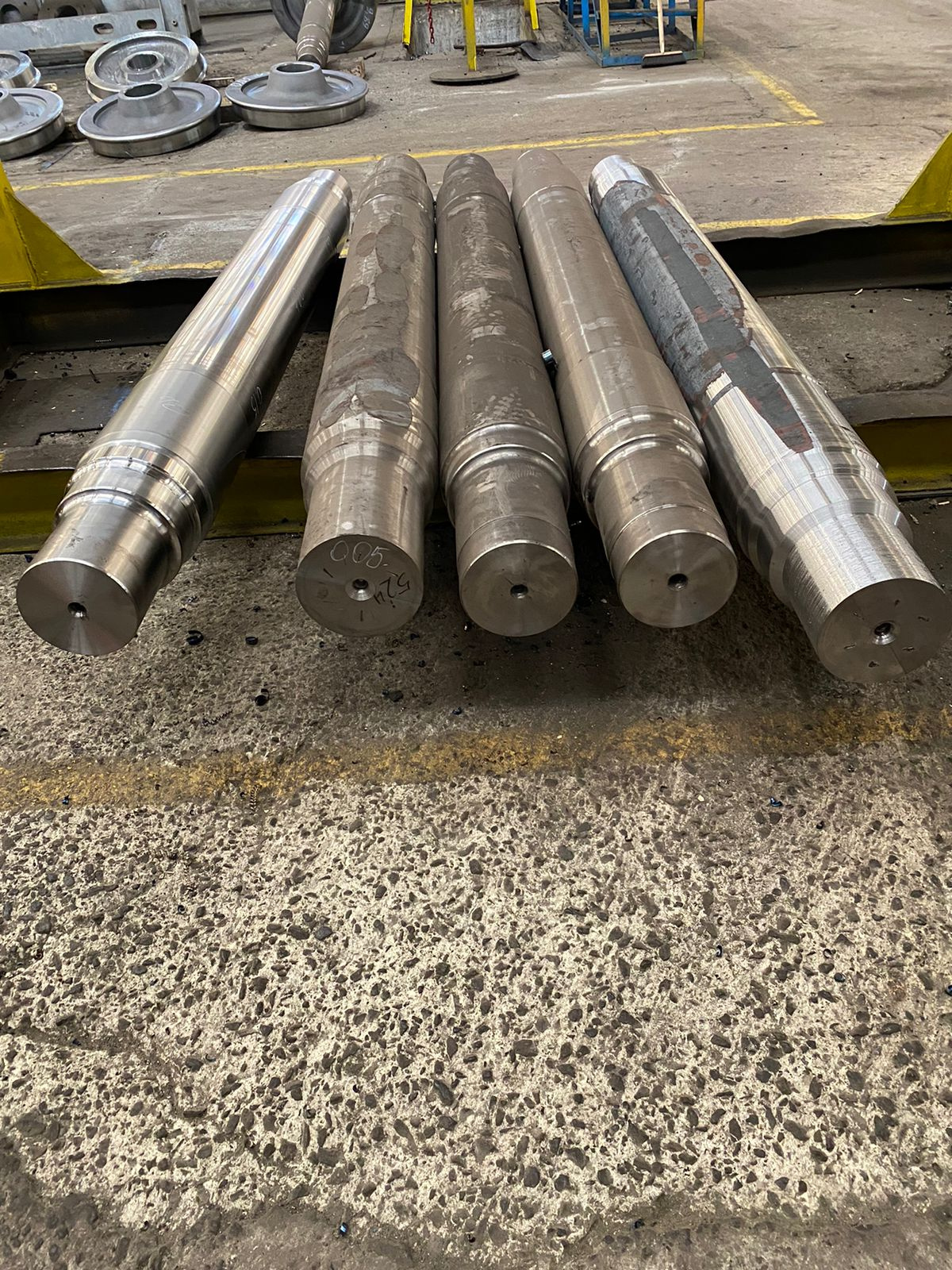

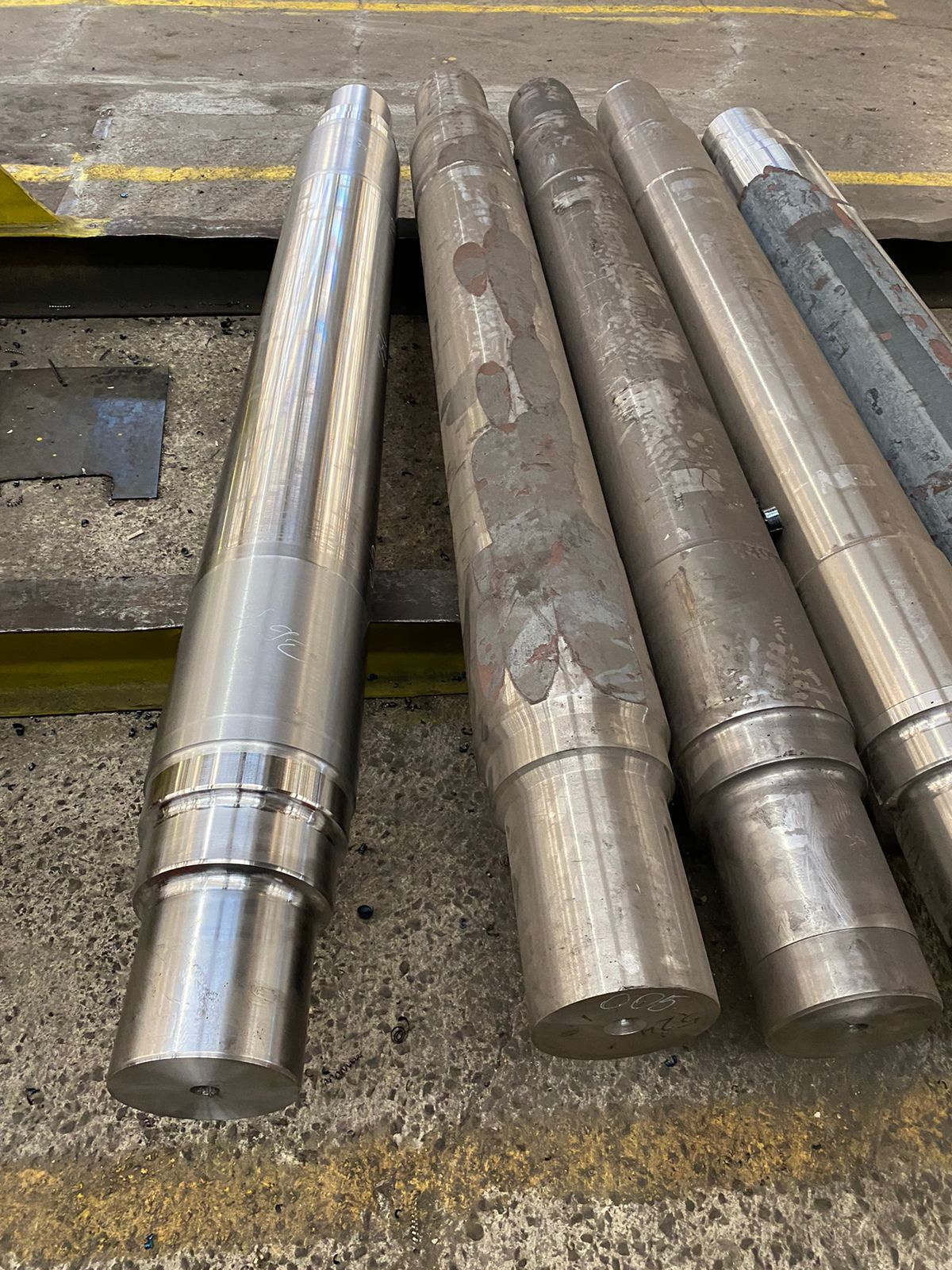

Станок предназначен для (одновременной обработки с двух сторон) проточки и последующей накатки подступичных частей оси вагонной колесной пары РУ1, РУ1Ш и осей для вагонеток.
Обработка двух подступичных частей вагонной оси производится в центрах за одну установку в полуавтоматическом режиме (с возможностью обработки одновременной двумя суппортами с диаметром накатки до 240мм)

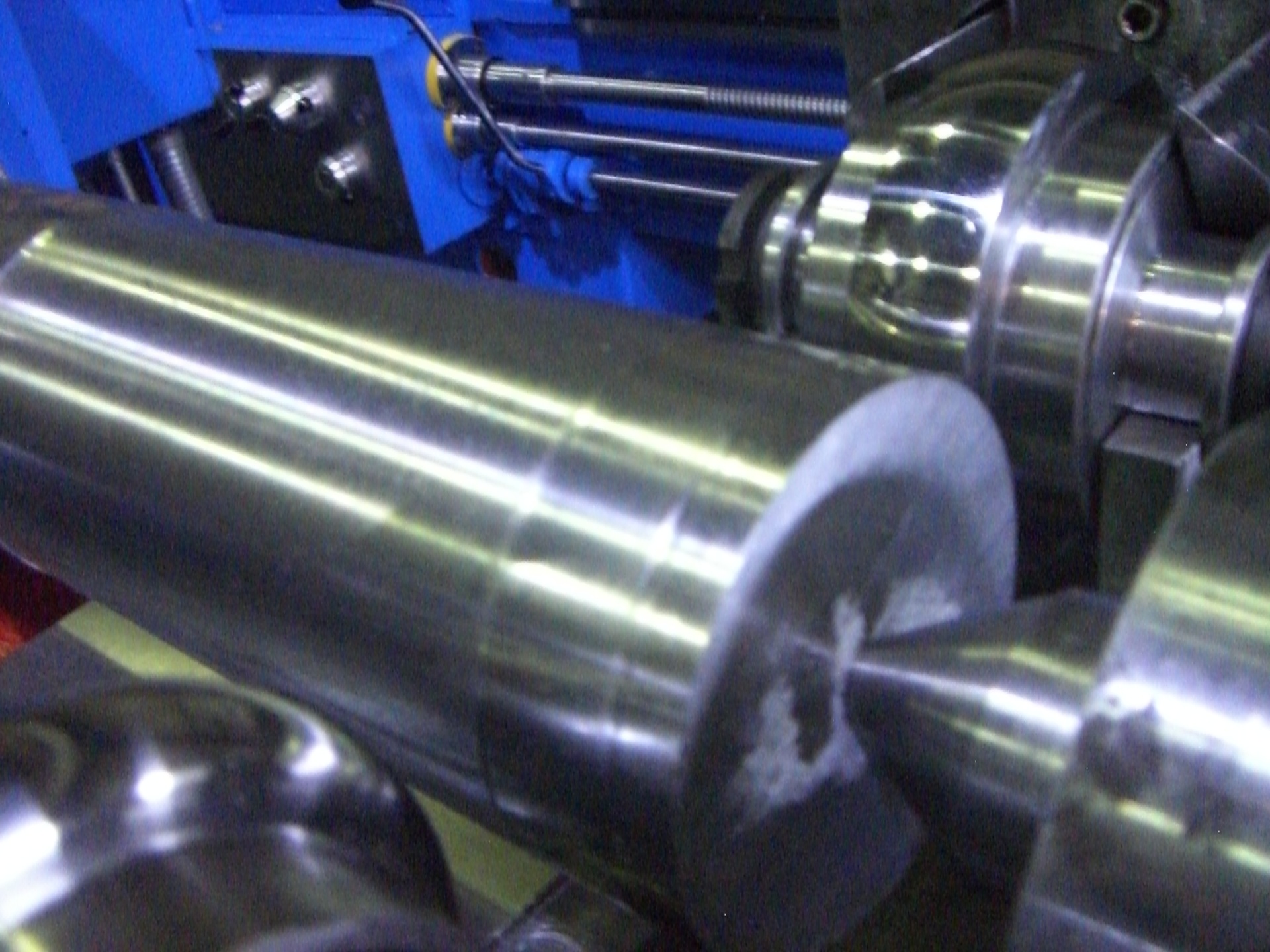

Накатка производится двумя роликами – упрочняющим и сглаживающим, что обеспечивает высокое качество обрабатываемых поверхностей
Два накатных устройства расположены на обеих каретках справа от резцедержателя и каждый имеет привод от 2-х параллельно соединенных гидроцилиндров.
Перемещение и управление обоих суппортов осуществляется независимыми приводами от контроллера фирмы ОМРОН.
Для удобства загрузки оси на станине устанавливаются 2 механические опоры.
Гидростанция проста и компактна, смонтирована на станине и не требует дополнительного фундамента.
В части воздействия климатических факторов внешней среды станок изготавливается в исполнении УХЛ4 по ГОСТ 15150-69.
Станок должен удовлетворять требованиям безопасности согласно ГОСТ 7599-82, ГОСТ 27011-86, ОСТ2 Н00-30-87.
1. Техническая характеристика
Таблица 1.1
| Наименование | Значение | |||
| Основные размеры | ||||
| 1. | Диапазон диаметров шеек, обрабатываемых накатыванием, мм | 110…220 | ||
| 2. | Наибольший диаметр обрабатываемой заготовки | |||
| над станиной, мм, не менее: | 630 | |||
| 3. | Наибольший диаметр устанавливаемой и обрабатываемой заготовки над суппортом, мм, не менее: Над накатными устройствами, мм; | 350 240 | ||
| 4. | Наибольшая длина обрабатываемой заготовки, мм | 3000 | ||
| 5. | Диаметр цилиндрического отверстия в шпинделе, мм, не менее | 70 | ||
| 6. | Размер внутреннего конуса в шпинделе бабки передней | Метрический 80 | ||
| 7. | Центр в пиноли задней бабки по ГОСТ 13214-79 | Морзе 6 | ||
| 8. | Конец шпинделя бабки передней по ГОСТ12593-93 | 8М | ||
| 9. | Высота устанавливаемого резца, мм, не менее | 32 | ||
| 10. | Количество ступеней частот вращения шпинделя | |||
| -прямого вращения | 22 | |||
| -обратного вращения | 11 | |||
| 11. | Пределы частот вращения шпинделя, об/мин (по заказу можем зафиксировать в двух положениях 204 и 255 об/мин) | 10-1250 | ||
| 12. | Количество ступеней рабочих подач | безступенчатое | ||
| 13. | Пределы рабочих подач, мм/об | |||
| -продольных | 0,1 -2,0 | |||
| -поперечных | 0.05-1,0 | |||
| Показатели силовой характеристики станка | ||||
| 16. 17. | Наибольшее усилие резания Рz, кН Наибольший крутящий момент на шпинделе передней бабки, кНм | 22 3 | ||
| 18. | Мощность привода главного движения, кВт | 15 | ||
| Показатели габаритов и массы станка | ||||
| 19. | Габаритные размеры станка вместе с электрооборудованием, мм длина | 6000 | ||
| ширина | 2000 | |||
| высота | 1550 | |||
| 20. | Масса станка вместе с электро- гидрооборудованием, кг | 8500 | ||
| Показатели технического совершенства | ||||
| 21. | Класс точности станков по ГОСТ 8-82: | Н | ||
| 22. | Шероховатость поверхности изделия после накатывания, | Ra 0.32 | ||
2. Состав поставки.
2.1.Станок в сборе с двумя суппортами.
2.2.Накатное устройство – 2 компл.
2.3.Опора для загрузки оси – 2 шт.
2.4.Комплект роликов – 2комп.
2.5.Поводковая планшайба с удлиненным центром – 1 шт.
2.6.Гидростанция – 1 шт.
2.7.Центр вращающийся усиленный ГОСТ 13214-79 7032-0043 – 1 шт.
2.8.Руководство по эксплуатации.
