Детальное описание

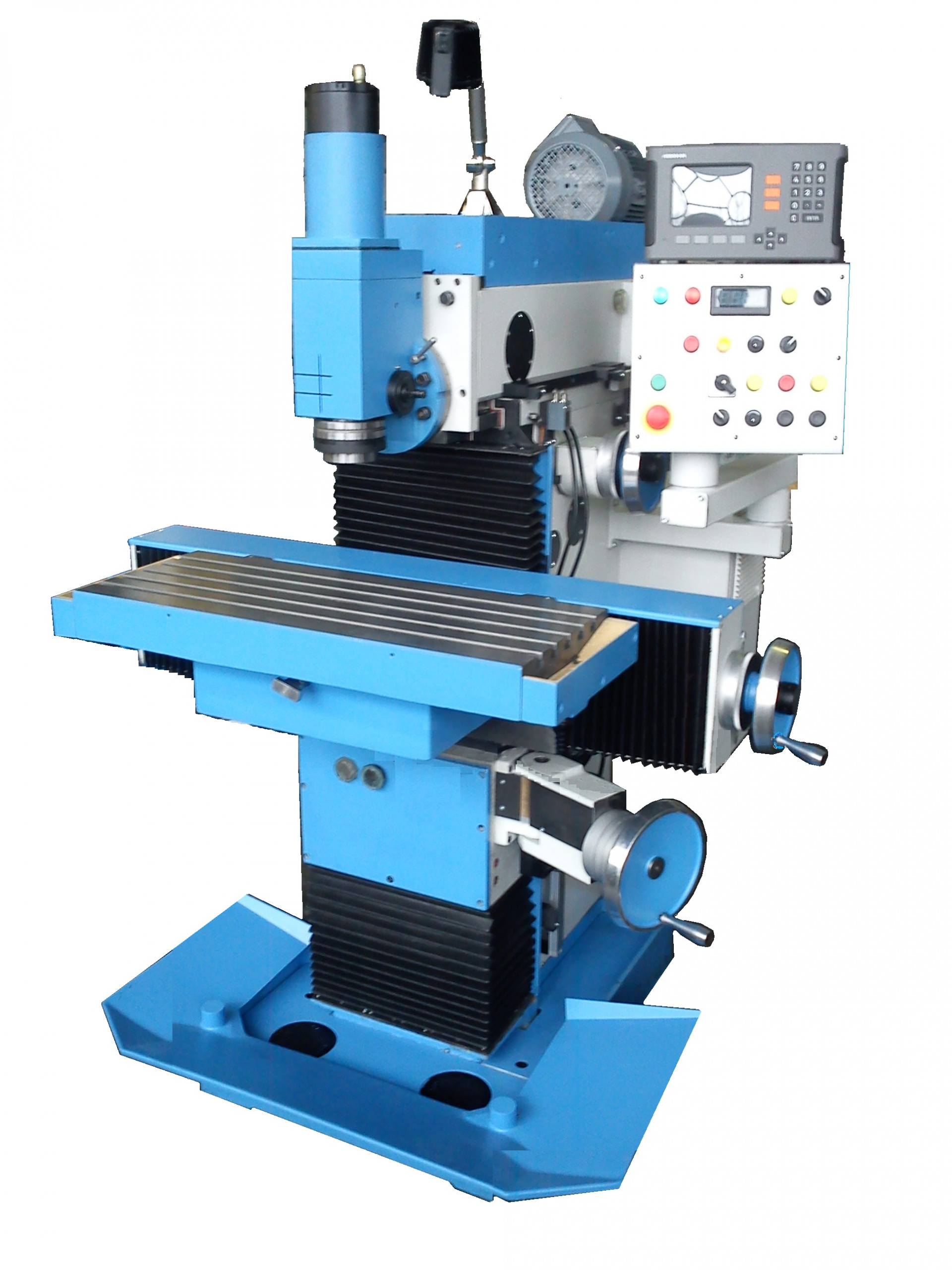

Инструментальный фрезерный станок с УЦИ 67К25МPF1 67К25МПФ1
| Номинальная мощность двигателя главного привода, kW | 4 |
| Крутящий момент на валу двигателя, Nm -номинальный (при длительном режиме эксплуатации S1) -максимальный (при повторно кратковременном режиме эксплуатации S4) | 26,8 53,6 |
| Шпиндели | |
| максимальный крутящий момент, Nm : - горизонтальный шпиндель - шпиндель вертикальной фрезерной головки | 193 82 |
| Частоты вращения, min-1 : - горизонтальный шпиндель (бесступенчатое регулирование) - шпиндель вертикальной фрезерной головки (бесступенчатое регулирование) | 70-3150 70-3150 |
| Диапазоны частот вращения, min-1 : - нижний диапазон - верхний диапазон | 70-500 500-3150 |
| Концы шпинделей по DIN2080 | ISO 40 |
| Усилия затяжки инструментов, N не менее | 10 000 |
| Перемещение рабочих органов | |
| Наибольшее продольное перемещение столов (ось X), mm | 400 |
| Наибольшее поперечное перемещение шпиндельной бабки (ось Y), mm | 320 |
| Наибольшее вертикальное перемещение столов (ось Z), mm | 400 |
| Наибольшее перемещение пиноли вертикальной фрезерной головки вдоль своей оси, mm | 60 |
| Наибольший угол поворота вертикальной фрезерной головки, град | ±90 |
| механические бесступенчатые перемещения | |
| Скорости рабочих подач по осям Х, Y, Z mm/min | 2…1200 |
| Скорости быстрых перемещений по осям X, Y, Z, mm/min | 2000 |
| Наибольшие усилия подач по осям X, Y, Z, N | 6000 |
| Наибольшая общая масса устанавливаемых на столы заготовок и станочных приспособлений, kg.: - вертикальный стол (салазки) - угловой горизонтальный стол | 280 200 |
| Ширина рабочей поверхности, mm | 250 |
| Параметры рабочего пространства | |
| Расстояние от оси горизонтального шпинделя до рабочей поверхности углового горизонтального стола( при переустановке углового стола), мм | 55 - 595 |
| Расстояние от торца вертикального шпинделя до рабочей поверхности углового горизонтального стола( при переустановке углового стола), мм | 10 - 485 |
| Расстояние от зеркала стойки до оси вертикального шпинделя, мм | 191 - 511 |
| Вертикальный стол (салазки) | |
| Длина рабочей поверхности, mm | 630 |
| Количество/размер Т-образных пазов | 3/14 |
| Съемный угловой горизонтальный стол | |
| Ширина рабочей поверхности, mm | 320 |
| Длина рабочей поверхности, mm | 800 |
| Масса стола, kg | 105 |
| Система охлаждения | |
| Объем резервуара смазочно-охлаждающей жидкости, l | 16 |
| Наибольшая подача смазочно-охлаждающей жидкости, l/min | 10 |
| Шумовая характеристика | |
| Предельно допустимый уровень шума La на рабочем месте, dB (А) | 85 |
| Вес и габаритные размеры станка | |
| Масса станка стандартной поставки без принадлежностей, кг, не более | 1650 |
| Масса принадлежностей стандартной поставки, кг, не более | 35 |
| Масса транспортировочного поддона, кг, не более | 150 |
| Масса транспортировочного ящика, кг, не более | 400 |
| Габаритные размеры станка, мм, не более длина ширина высота | 1715 1670 1865 |
Комплект поставки:
1. Устройство цифровой индикации - 1 шт.
2. Угловой горизонтальный стол (на станке) - 1 шт.
3. Хобот (на станке) - 1 шт.
4. Подвеска - 1 шт.
5. Головка фрезерная вертикальная (на станке) - 1 шт.
6. Шаблон - 1 шт.
7. Винт для вспомогательного инструмента - 6 шт.
8. Гайка - 6 шт.
9. Щиток - 1 шт.
10. Комплект технической документации - 1 компл.
11. Виброопоры - 4 шт.
