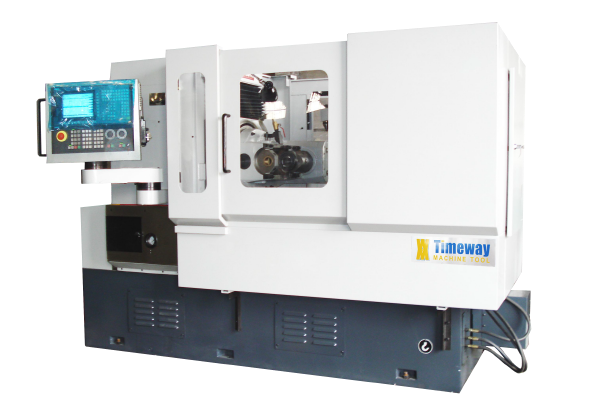

Зубофрезерный станок с ЧПУ GHK1250 с ЧПУ Siemens 828D - Продам в Москве

Параметр

Ед. изм.

GHK1250

Мах точность по GB/T10095-2001

-

Класс 7

Максимальный диаметр обрабатываемой детали (без задней стойки)

Мм

1250

Максимальный диаметр обрабатываемой детали (с задней стойкой)

мм

1000

Наибольший модуль нарезаемого колеса

мм

16/18

Минимальное количество обрабатываемых зубъев колеса

12

Угол наклона спирали обрабатываемой детали

±60°

Вертикальный ход стойки инструмента (ось Z)

мм

800

Диаметр рабочего стола

мм

Φ950

Диаметр отверстия рабочего стола

мм

Φ200

Максимум. грузоподъемность рабочего стола

кг

3000

Максимальная скорость вращения рабочего стола

об/мин

5

Максимальный разрешенный к установке диаметр червячной фрезы

мм

Φ245

Максимальная разрешенная для установки длина червячной фрезы

мм

220

Диаметр резьбы тягового стержня инструмента

M24

Конусность отверстия шпинделя

Морзе 6

Максимальное осевое перемещение червячной фрезы

мм

100

Расстояние между центром оси инструмента и поверхностью стола (ось Z) макс.

мм

1000

Расстояние между центром оси инструмента и поверхностью стола (ось Z) не менее.

мм

200

Расстояние между осью обрабатываемой детали и осью фрезы (ось X) макс.

мм

750

Расстояние между осью обрабатываемой детали и осью фрезы (ось X) минимальное.

мм

100

Диапазон оборотов шпинделя

об/мин

16~125

Серия скоростей вращения шпинделя

7 ступеней

Расстояние от рабочего стола до торца

заднего опорного подшипника

мм

700~1300

Разрешение по осям X, Z

мм

0,01

Мощность главного двигателя

кВт

15

Номинальная частота вращения главного двигателя

об/мин

1500

Мощность двигателя гидравлического насоса

кВт

1,5

Номинальная частота вращения двигателя гидравлического насоса

об/мин

1000

Мощность двигателя охлаждающего насоса

кВт

0,4

Номинальная частота вращения двигателя охлаждающего насоса

об/мин

2800

Вес машины

кг

14000

Размер машины (ДхШхВ)

мм

3616x2040x2800
