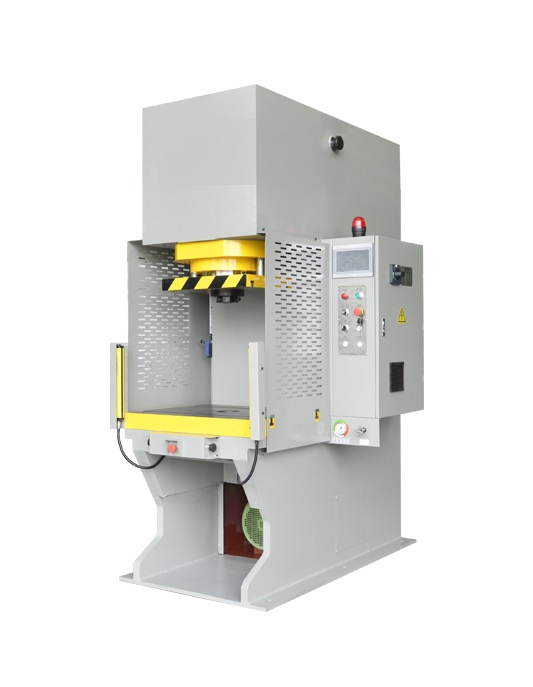

С-образный гидравлический пресс серии HPW (WAYLAND) - Продам в Москве
Детальное описание
- Прессы с С-образной жесткой станиной.
- Исполнение — с наличием верхнего стола для крепления рабочей оснастки.
- Структура главного цилиндра: встроенный быстрый цилиндр с высокой скоростью холостого хода и высокой эффективностью производства.
- Специально разработаны для выполнения работ, связанных с глубокой вытяжкой, штамповкой, высечкой, формообразованием, и т.д.;
- Усилие от 5 до 200 тонн;
Технические характеристики:
| Параметры | Ед. изм | HPW-5 | HPW-10 | HPW-15 | HPW-25 | HPW-50 | HPW-75 | HPW-100 | HPW-120 | HPW-160 | HPW-200 | |
| Максимальное усилие | т | 5 | 10 | 15 | 25 | 50 | 75 | 100 | 120 | 160 | 200 | |
| Рабочий ход | мм | 180 | 200 | 200 | 200 | 200 | 300 | 300 | 300 | 300 | 500 | |
| Открытая высота | мм | 350 | 400 | 400 | 450 | 450 | 500 | 550 | 550 | 620 | 1000 | |
| Глубина | мм | 150 | 175 | 175 | 200 | 225 | 275 | 325 | 325 | 330 | 355 | |
| Скорость | подвода | мм/сек | 300 | 300 | 300 | 300 | 250 | 210 | 200 | 200 | 190 | 160 |
| прессования | мм/сек | 50 | 35 | 25 | 22 | 20 | 15 | 15 | 15 | 12 | 13 | |
| возврата | мм/сек | 260 | 350 | 300 | 180 | 200 | 180 | 200 | 200 | 190 | 160 | |
| Размер отверстия держателя инструмента (ø + H) | мм | Ф30х55 | Ф30х55 | Ф40х60 | Ф40х60 | Ф50х70 | Ф60х75 | Ф60х75 | - | - | - | |
| Размер подвижной опоры (L x W) | мм | - | - | - | - | 400х280 | 480х350 | 520х400 | 520х400 | 580х400 | 860х600 | |
| Рабочие размеры неподвижной плиты | мм | 400х300 | 450х350 | 450х350 | 460х400 | 550х450 | 650х550 | 800х650 | 800х650 | 800х650 | 1000х700 | |
| Расстояние от поверхности неподвижной плиты до земли | мм | 850 | 850 | 850 | 850 | 850 | 850 | 850 | 850 | 860 | 875 | |
| Габариты пресса | Длина | 580 | 620 | 620 | 640 | 720 | 850 | 965 | 1060 | 1150 | 1400 | |
| Ширина | 880 | 940 | 1000 | 1100 | 1230 | 1440 | 1600 | 1600 | 1770 | 2015 | ||
| Высота | 1770 | 1880 | 1900 | 2020 | 2100 | 2330 | 2390 | 2390 | 2620 | 3710 | ||
| Мощность сервопривода (380 В, 50 Гц, 3 ф) | кВт | 3 | 3 | 4 | 5.5 | 7.5 | 11 | 11 | 15 | 18.5 | 30 | |
| Вес пресса | кг | 950 | 1020 | 1120 | 1280 | 2250 | 3250 | 4400 | 5000 | 7200 | 14000 | |
