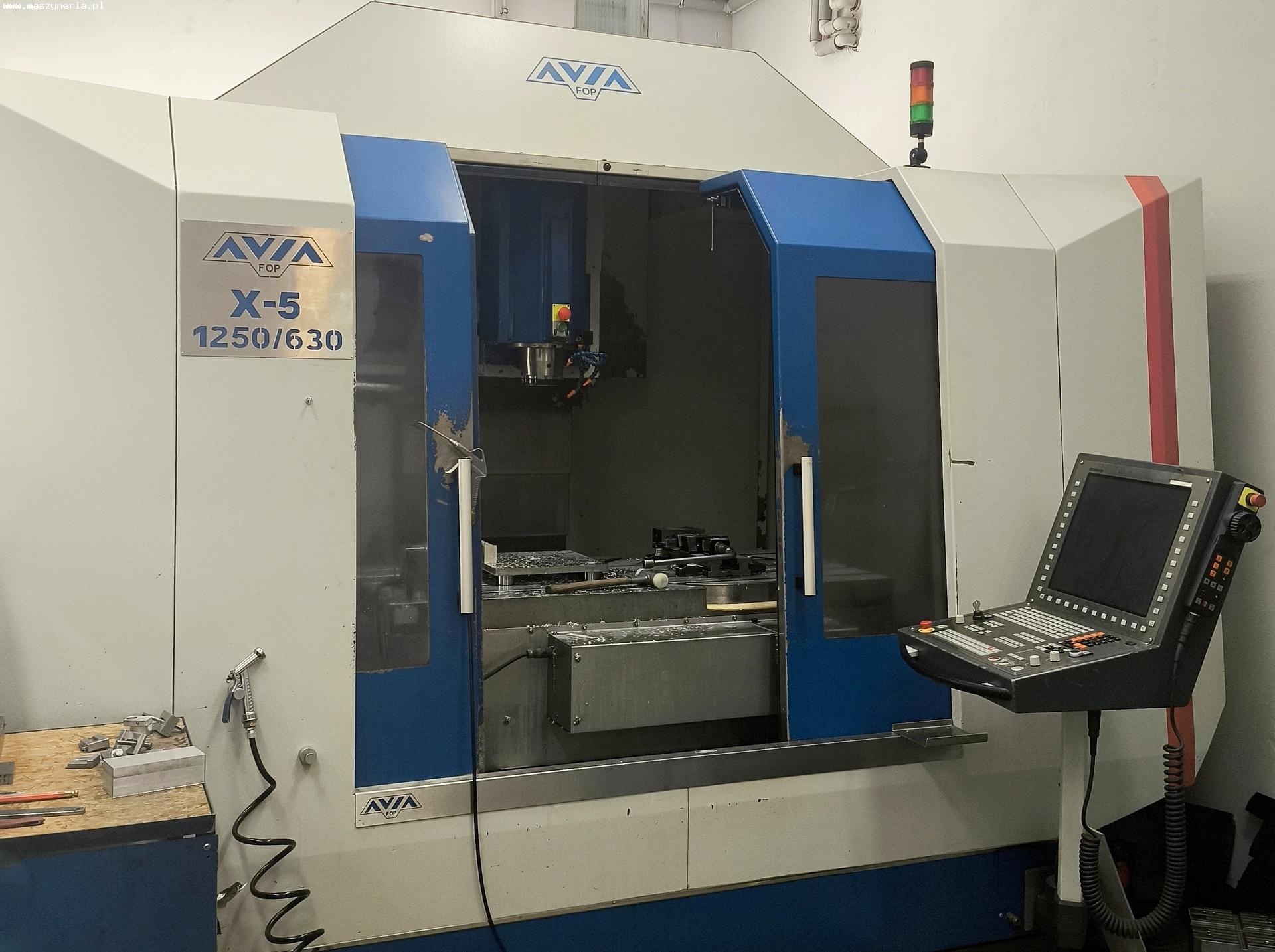

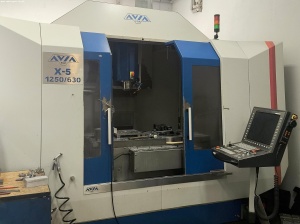

Вертикальный обрабатывающий центр с ЧПУ AVIA X-5 1250/630 Б/У - Продам в Czarne

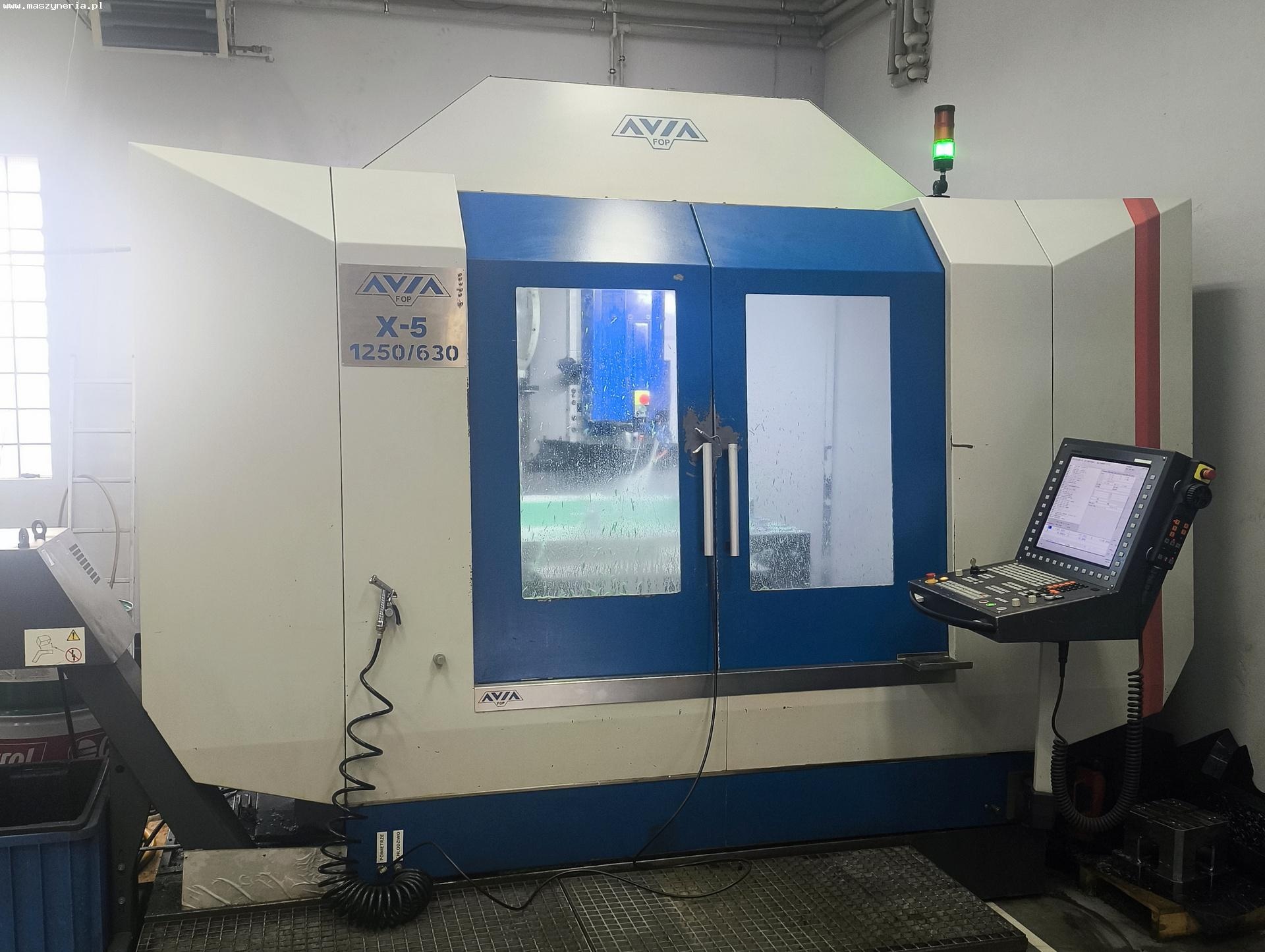

Вертикальный обрабатывающий центр с ЧПУ AVIA X-5 1250/630 был построен в 2015 году в Польше компанией Fabryka Obrabiarek Precyzyjnych AVIA S.A.

Технические характеристики фрезерного станка с ЧПУ AVIA X-5 1250/630

• количество осей: 5 (X,Y,Z,B,C)
• подача по оси X/Y/Z: 1250/700/725 мм
• диапазон поворота оси B: -110°/+45°
• диапазон поворота оси C: 360°
• быстрый траверс по оси X/Y/Z: 30/30/25 м/мин
• cкорость вращения по оси B: 33,3 об/мин
• cкорость вращения по оси C: 25 об/мин
• размеры рабочего стола (Д х Ш): 1500 x 710 мм
• зона зажима поворотного стола: 630 мм
• максимальный вес заготовки: 1300 кг
• максимальная скорость вращения электрошпинделя: 18000 об/мин
• минимальная скорость вращения электрошпинделя: 50 об/мин
• держатель инструмента: HSK A63
• мощность привода электрошпинделя (40%/непрерывная работа): 35/25 кВт
• максимальное расстояние от торца электрошпинделя до рабочего стола: 710 мм
• минимальное расстояние от торца электрошпинделя до рабочего стола: 90 мм
• диаметр инструмента (соседние позиции пустые/ соседние позиции заняты): 152/80 мм
• максимальная длина инструмента: 300 мм
• максимальный вес инструмента: 8 кг
• максимальный вес всех инструментов: 160 кг
• время смены инструмента: 14 с
• количество Т-образных пазов: 5
• ширина Т-образного паза: 18 мм
• расстояние между Т-образными пазами: 125 мм
• точность позиционирования (в соответствии с ISO 230-2): ± 0,005 мм
• точность позиционирования поворотной оси (в соответствии с ISO 230-2): ± 5 с
• повторяемость позиционирования (в соответствии с ISO 230-2): 0,005 мм

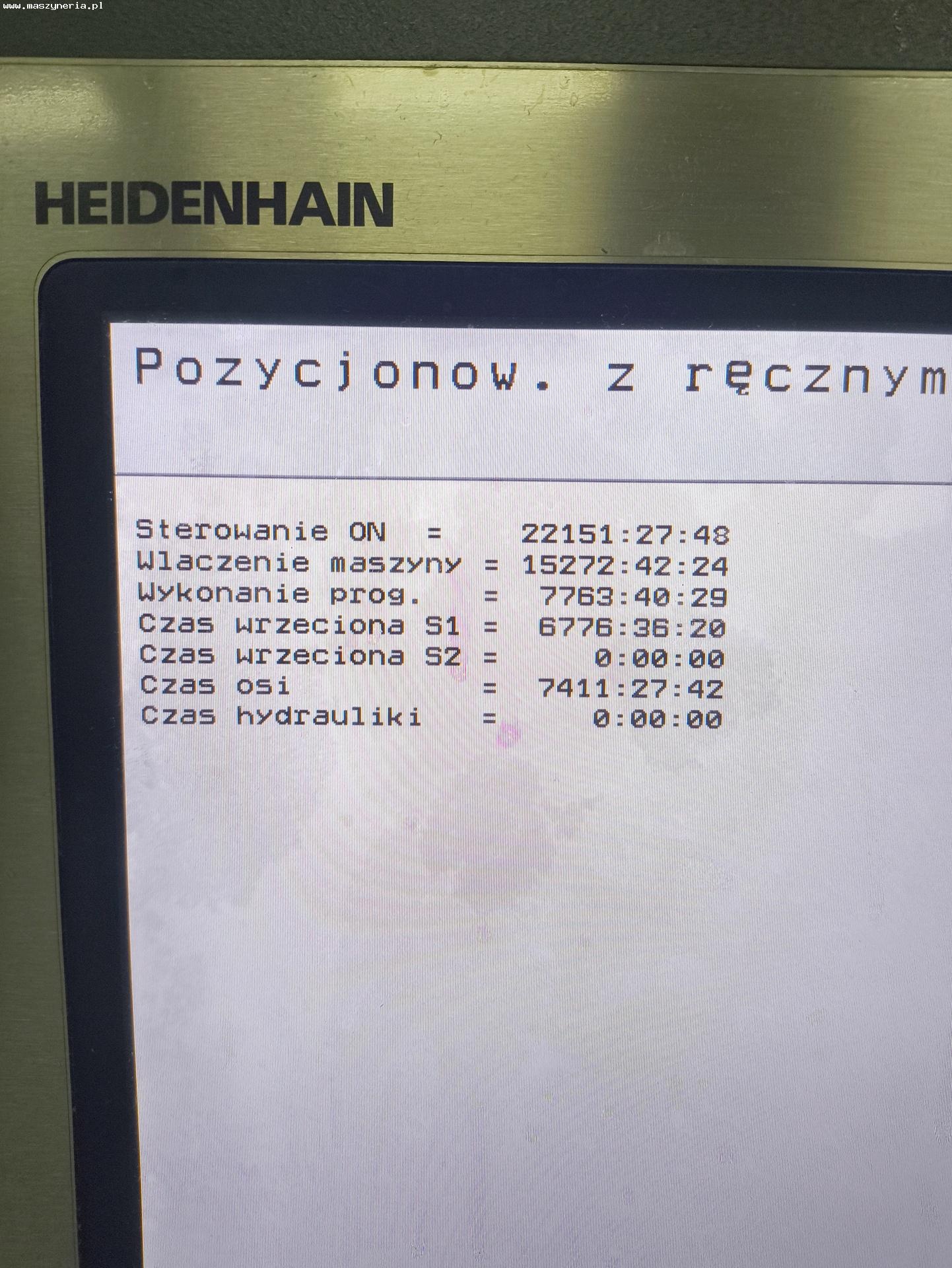

• время включения станка: 15272 ч
• время работы: 7763 ч
• давление сжатого воздуха: 0,6 Мпа
• расход сжатого воздуха: 0,2 м3/мин
• объем бака для охлаждающей жидкости: 650 л
• уровень шума: 80 дБ(A)
• электропитание: 3x 400 В AC; 50 Гц
• габариты (Д х Ш х В): 3500 х 4000 х 3360 мм
• вес машины AVIA X-5 1250/630: 10000 кг

Оснащение обрабатывающего центра с ЧПУ AVIA

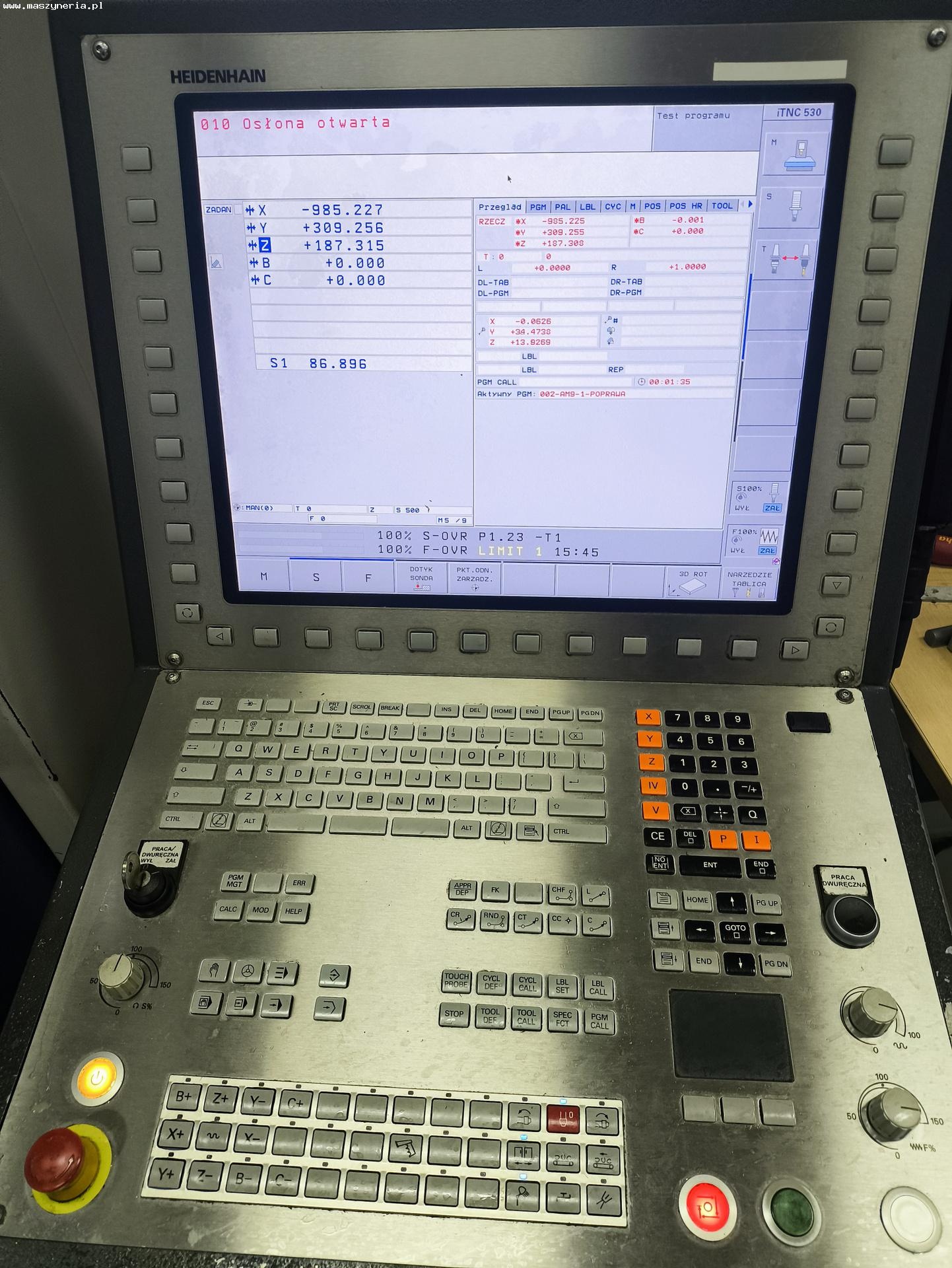

• yправление ЧПУ: HEIDENHAIN iTNC 530

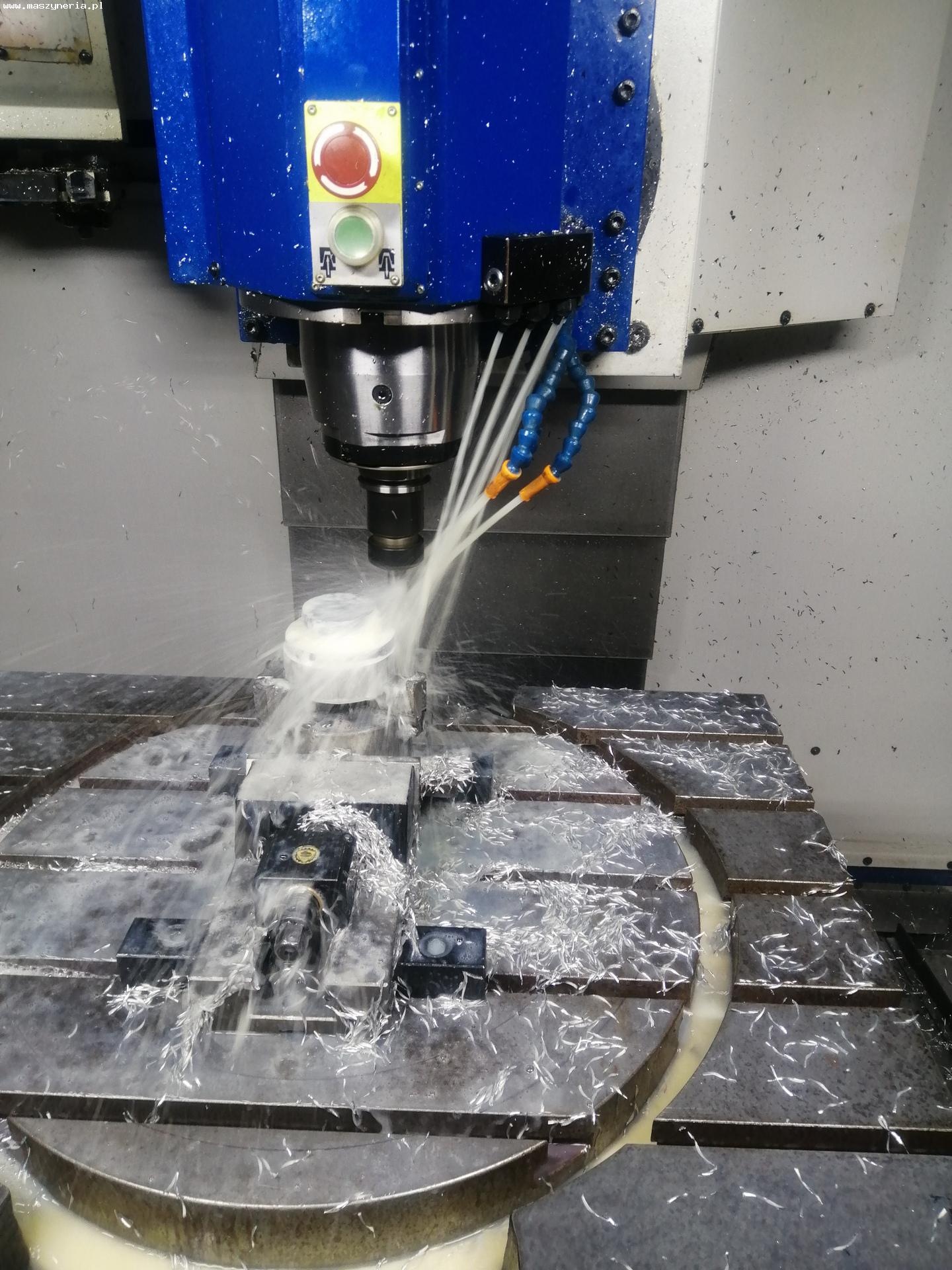

• электрошпиндель: Franz Kessler DMS 100.46-652.304

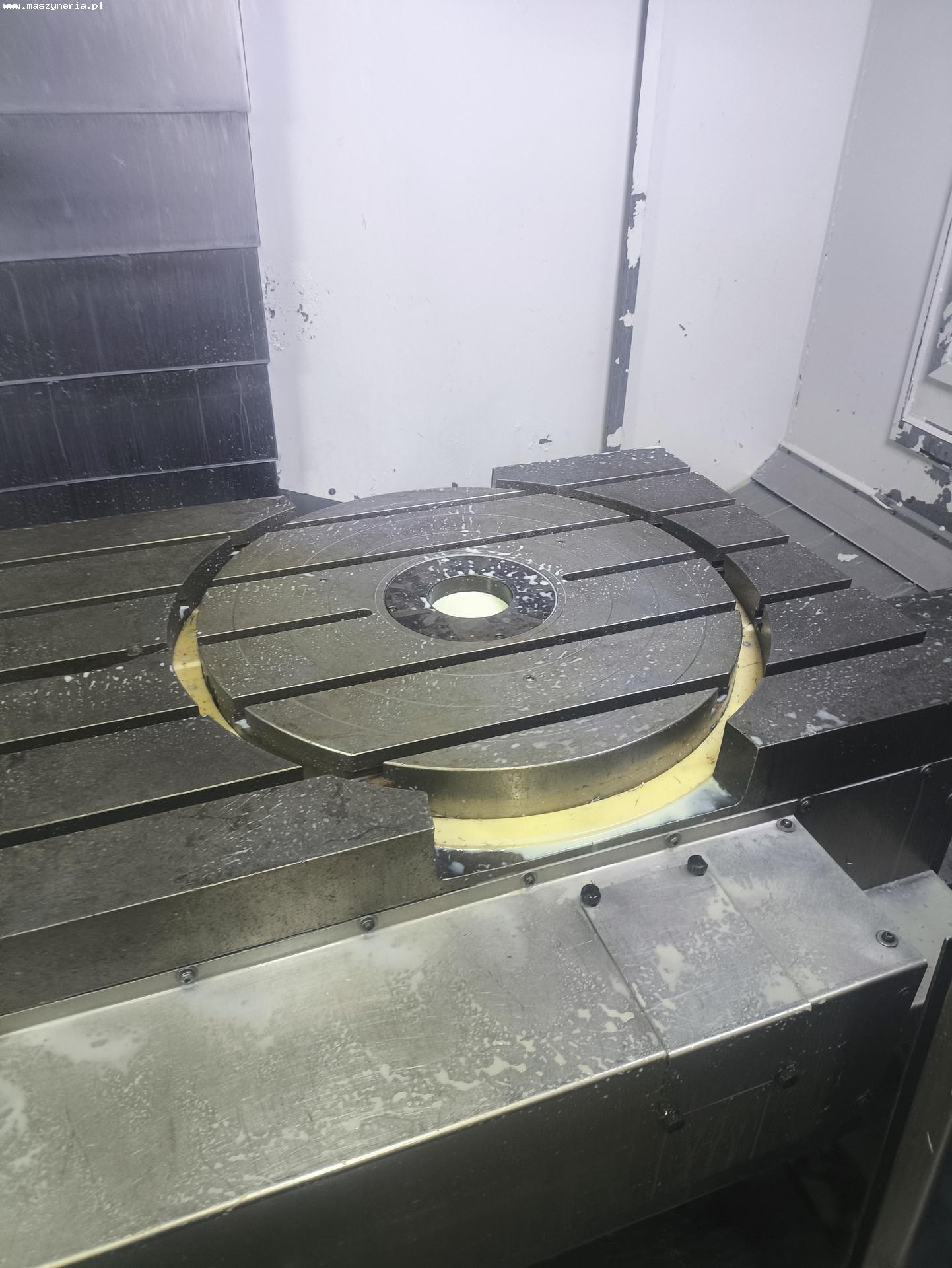

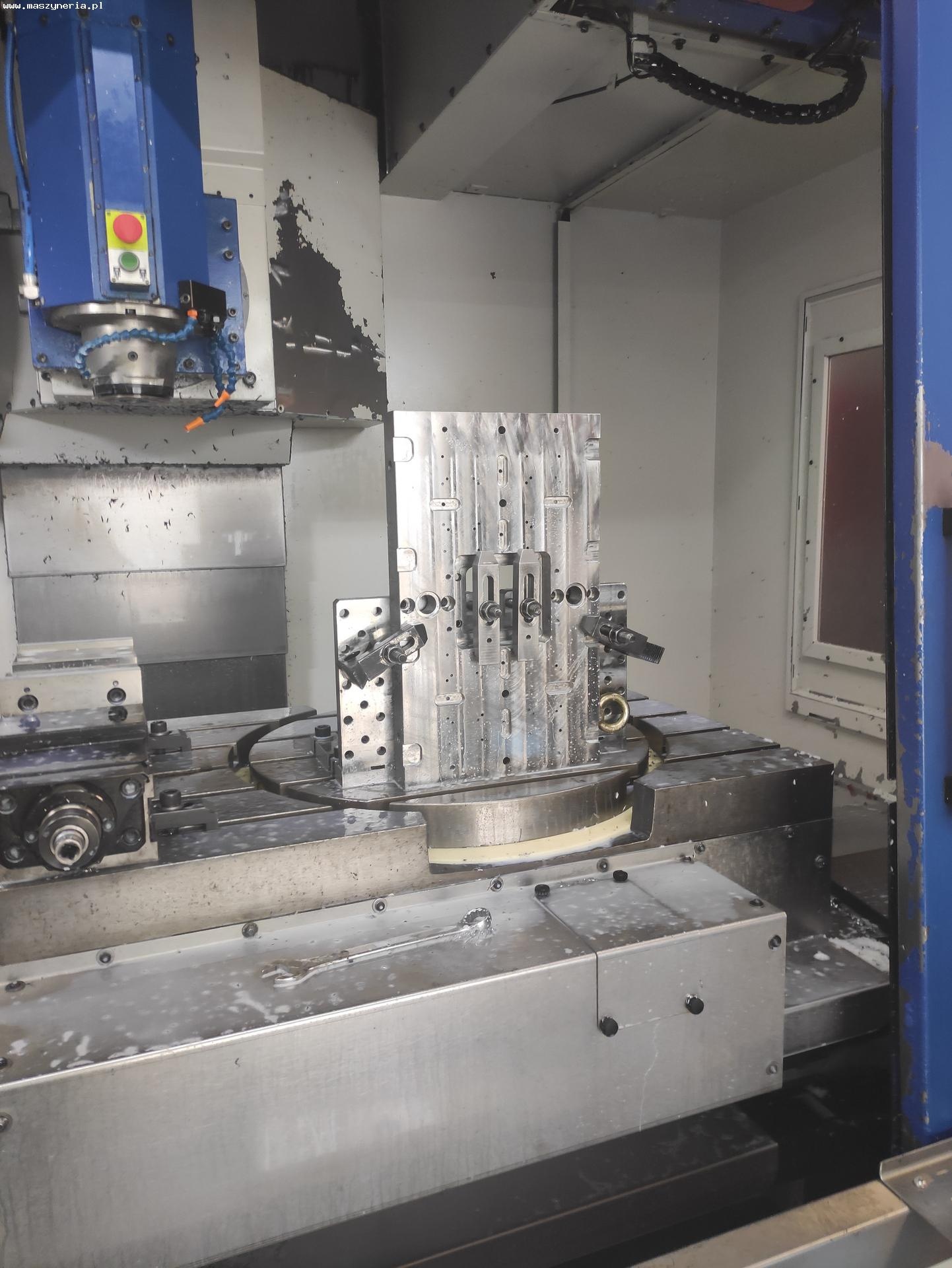

• поворотный стол: UCAM UTTR-630-Hi

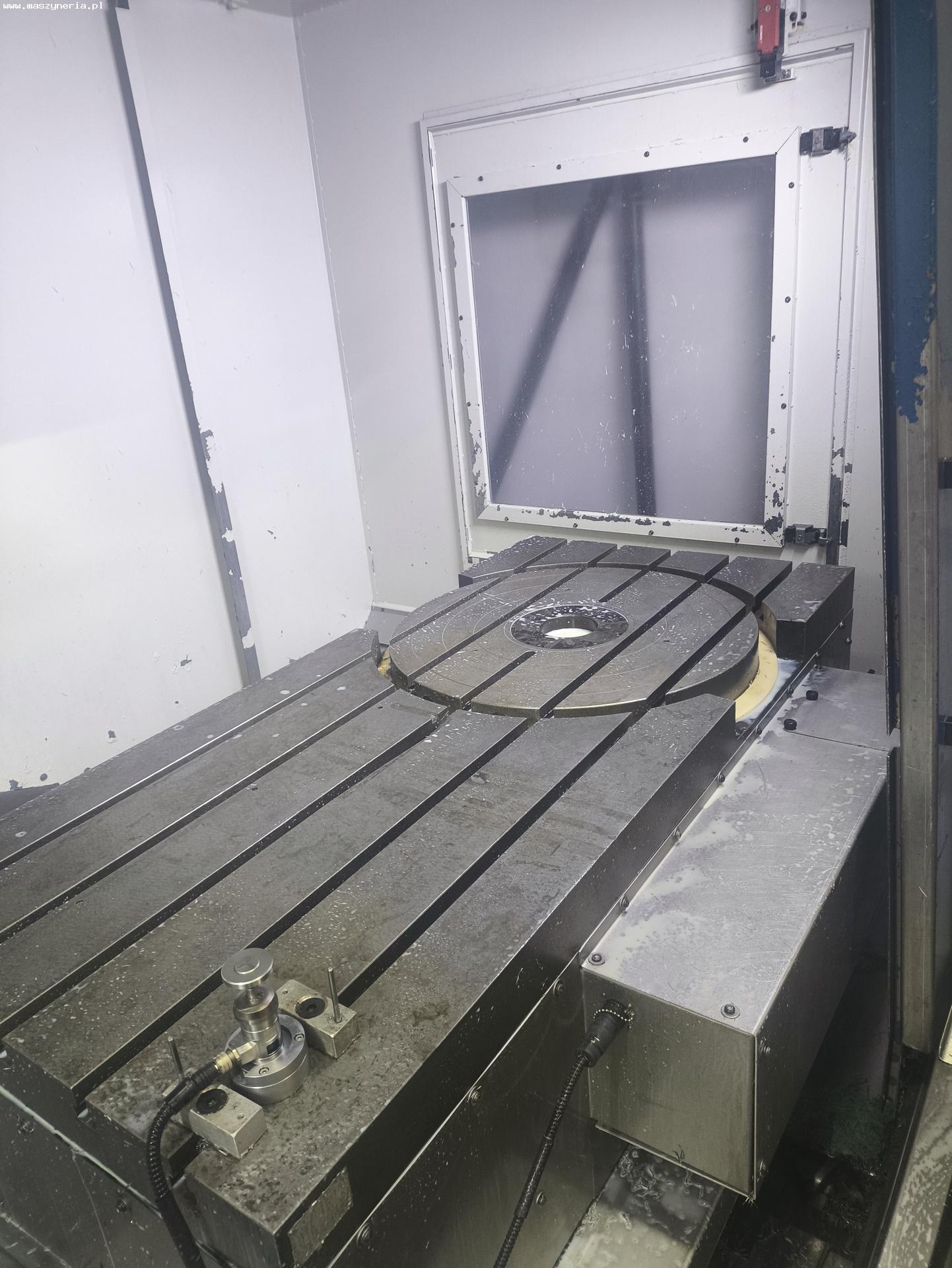

• горизонтальный рабочий стол: UCAM UTTR-630-H

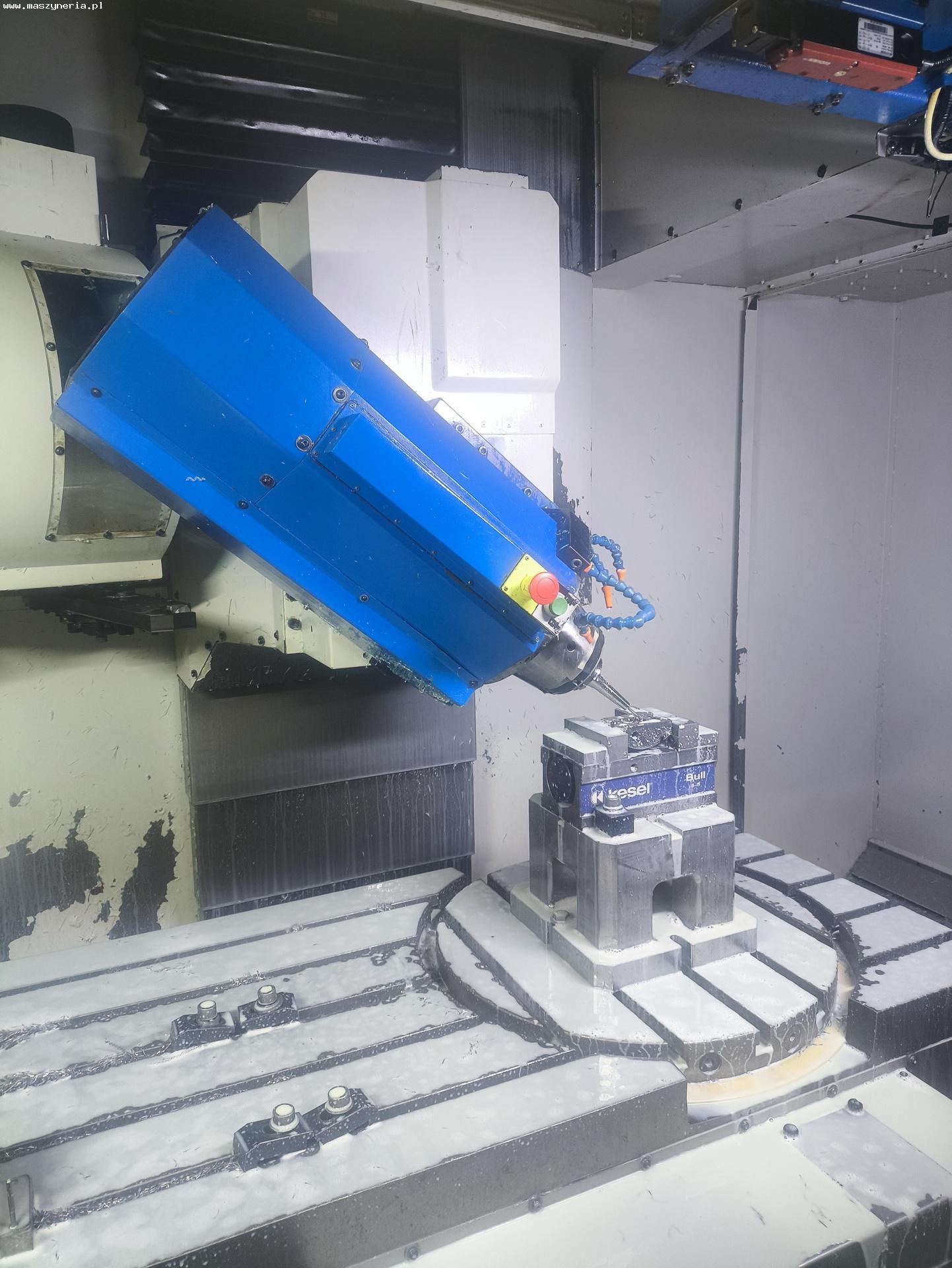

• наклонная рабочая головка: UCAM USTR-310-SQ-S2
• 40-позиционный магазин инструментов

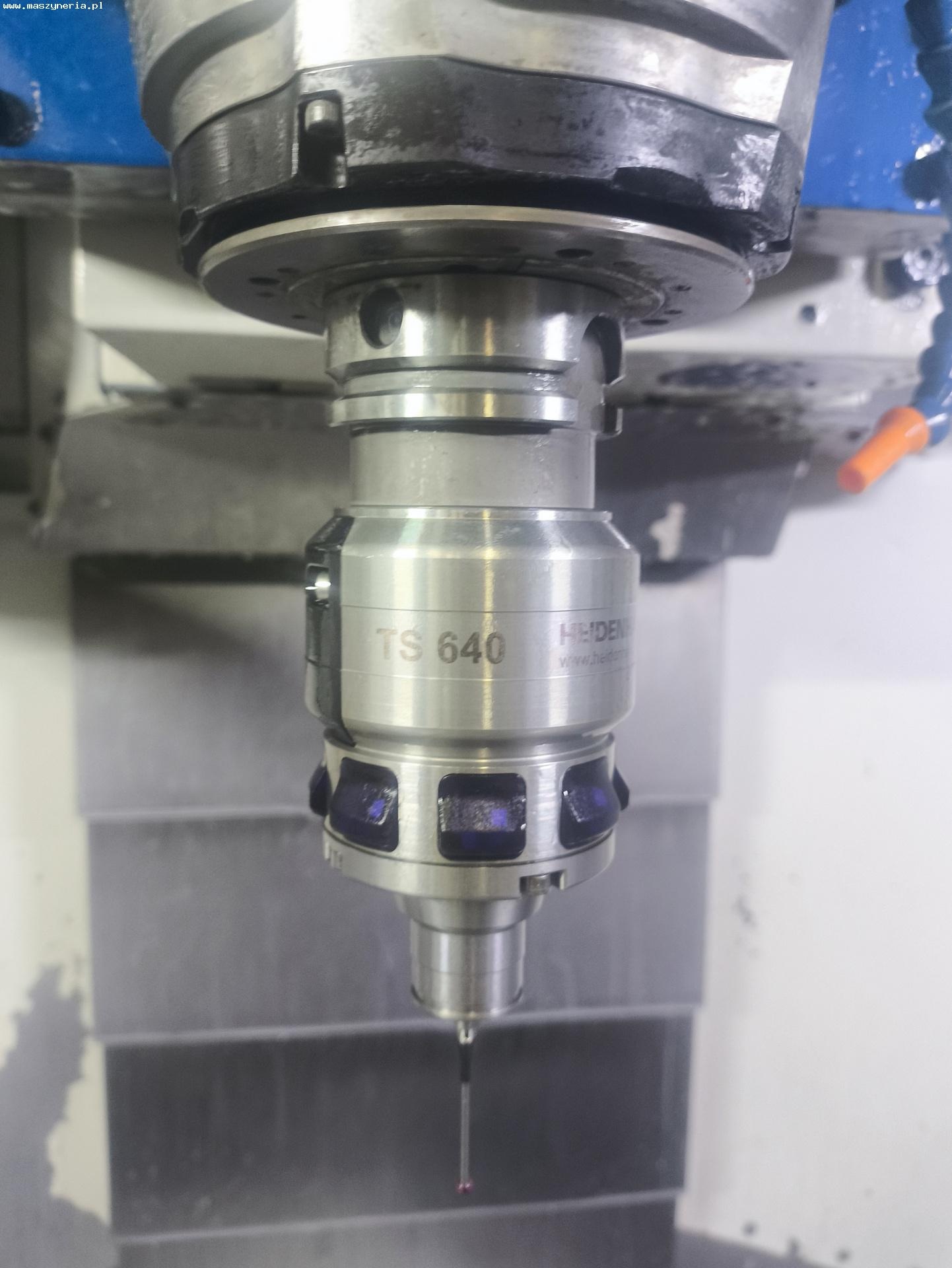

• датчик касания заготовки: HEIDENHAIN TS640

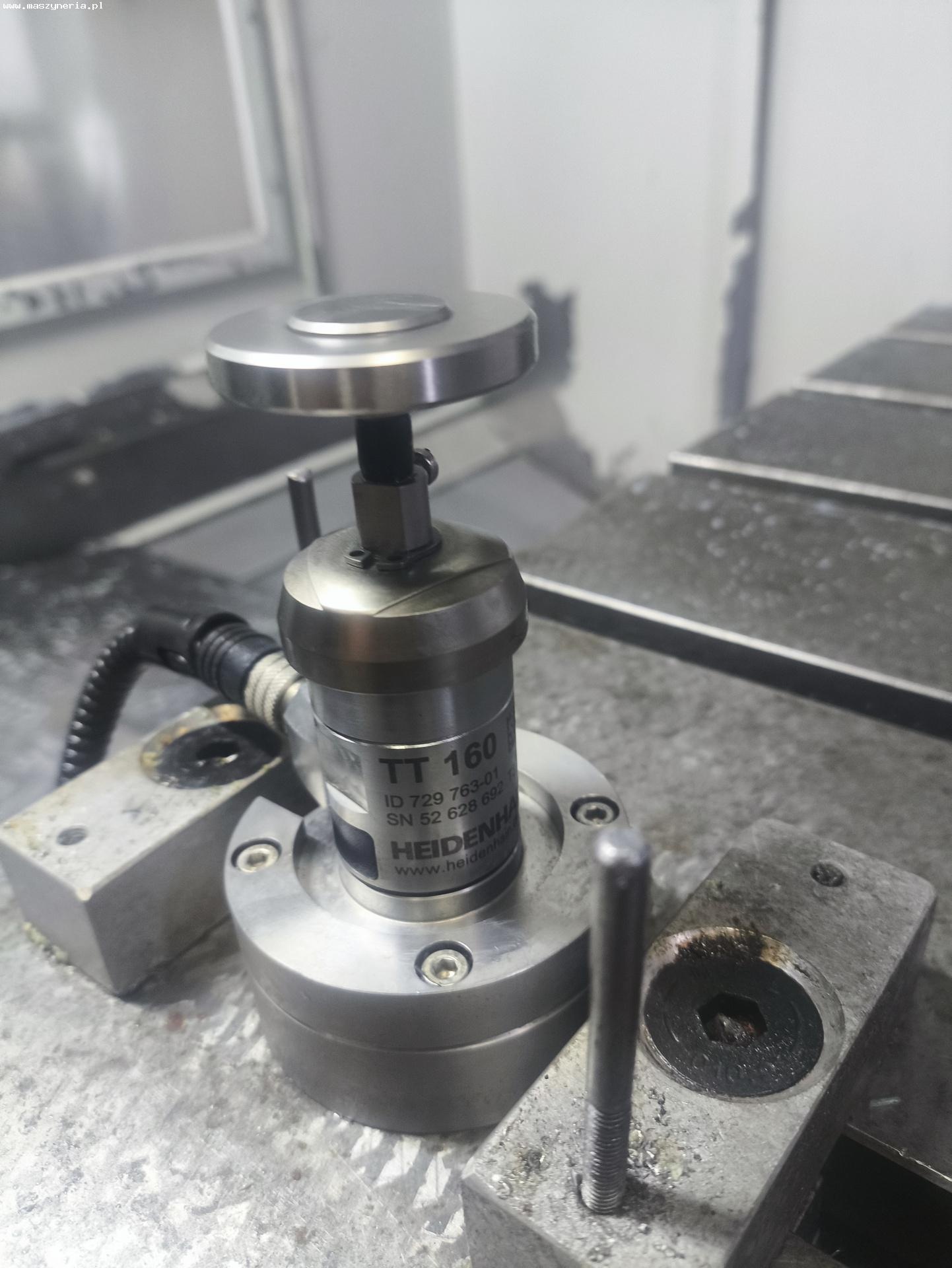

• измерительный щуп для инструмента: HEIDENHAIN TT160
• винтовой транспортер стружки (2 шт.)
• скребковый транспортер стружки (1 шт.)
• приводы и двигатели: HEIDENHAIN
