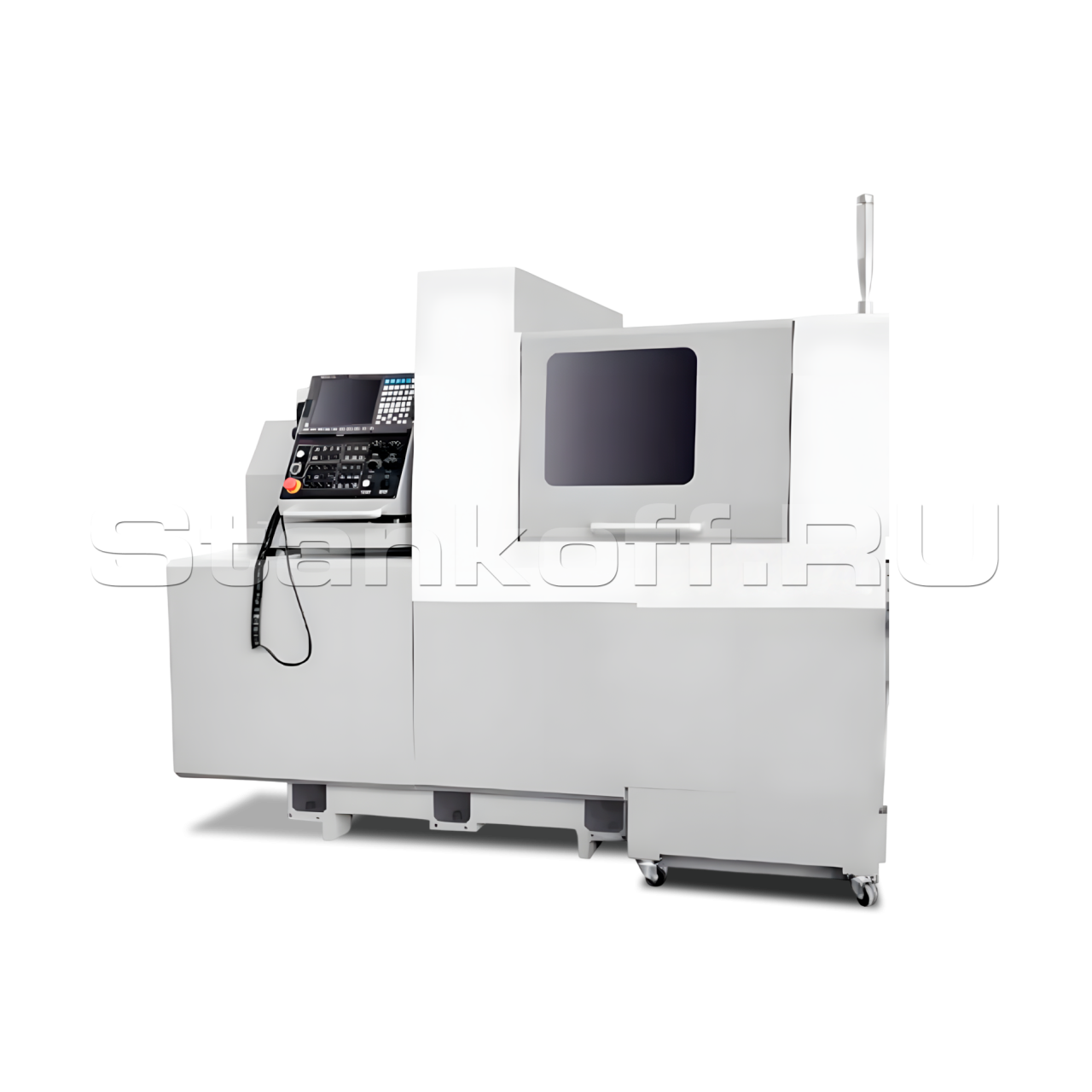

Автомат продольного точения Spectr ST-205
+7 (995) 888-07-13
Детальное описание
Автомат продольного точения Spectr ST-205 предназначен для высокоточной обработки деталей из прутковых заготовок диаметром до 20 мм. Конструкция станка выполнена по принципу швейцарского типа, что обеспечивает стабильную точность обработки на длинных и тонких деталях. Высокоскоростной шпиндель и современная система ЧПУ позволяют получать качественную поверхность и сокращать время изготовления изделий, повышая производительность участка или цеха.
Модель ST-205 широко используется в промышленности, где требуется высокое качество, повторяемость и обработка сложной геометрии: в точной механике, электронике, приборостроении, медицинской отрасли, а также в аэрокосмическом и автомобильном производстве.
Комплектующие
| Подшипники ШВП | NSK (Япония), KOYO (Германия), FAG (Германия) |
| Линейные направляющие | THK (Япония), SKF (Швеция), PMI (Тайвань), HIWIN (Тайвань) |
| ШВП | PMI (Тайвань), HIWIN (Тайвань) |
| Привода по осям | Fanuc (Япония) |
| Шпиндель | Haozhi (Китай) |
| Пневматическая система | SMC (Япония), AirTAC (Тайвань) |
| Двигатель шпинделя | Fanuc (Япония) |

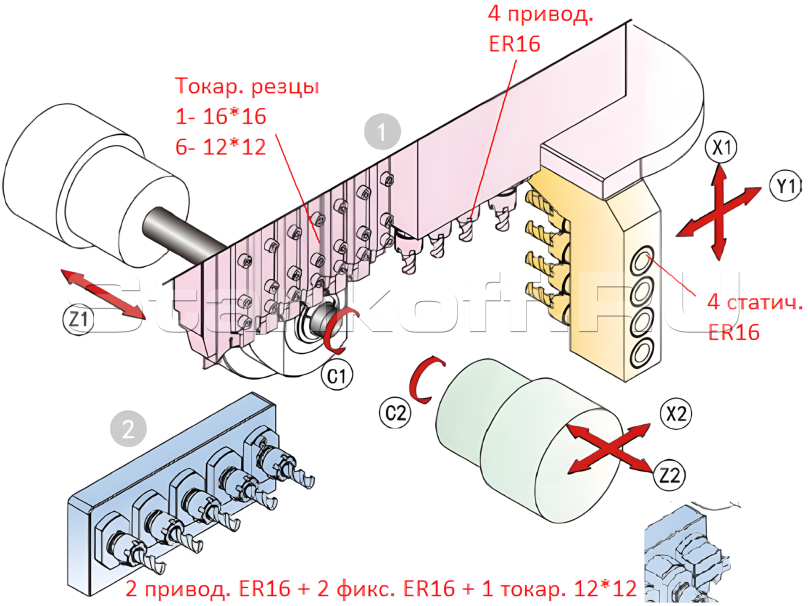

Рабочая зона
Конструктивные особенности

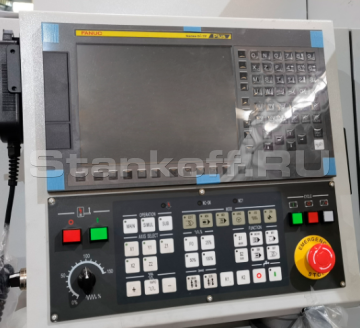

Система ЧПУ Fanuc 0i-TF (1 пакет)
Дисплей 10,4` TFT LCD. Современная и надёжная система ЧПУ для токарных станков, обеспечивающая высокую точность, стабильность и скорость обработки. Контроллер поддерживает двухканальную работу, что позволяет одновременно выполнять две операции и сокращать время цикла. Все привода и двигатели FANUC отличаются долговечностью и точным позиционированием.

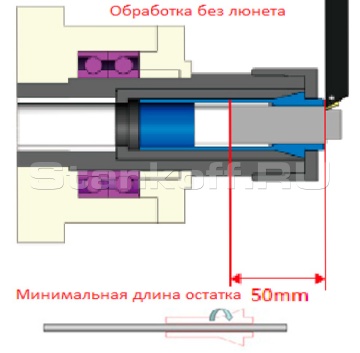

Система без держателя направляющей втулки
Используется для уменьшения остатка прутка.Применим при обработке коротких заготовок при длине заготовки меньше или равной диаметру прутка.

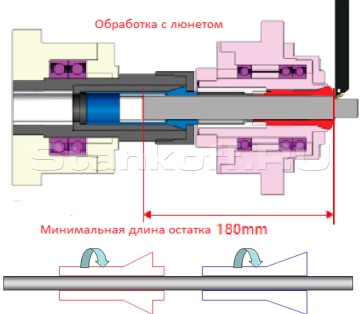

Система с вращающейся направляющей втулкой

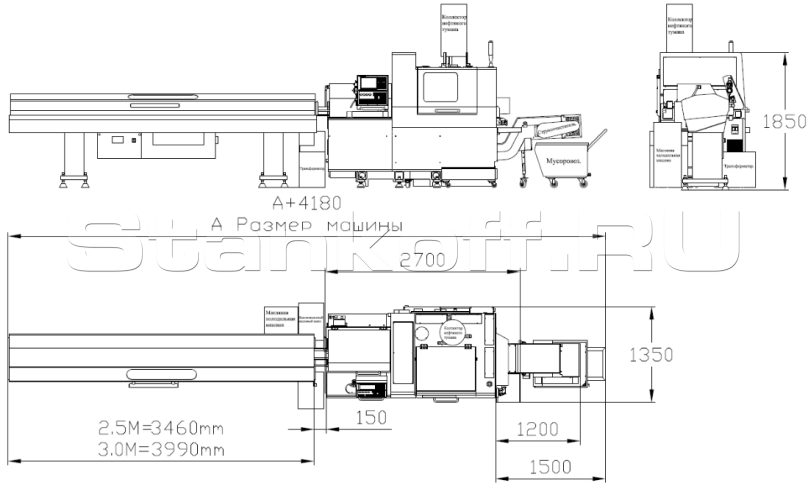

Цанговый патрон и втулка вращаются одновременно.Габаритные размеры станка
Комплектация
- 10,4" цветной TFT LCD дисплей
- 7-позиционный инструментальный суппорт для наружной обработки
- 4-позиционный приводной инструментальный суппорт 4xER16 для радиальной обработки
- 4-позиционный инструментальный суппорт ER16 для осевой обработки (4шт - односторонние цанговые патроны)
- 5-позиционный инструментальный суппорт для осевой обработки в контршпинделе (2 приводных + 2 статических ER16 + блок под токар. резец 12*12)
- Уловитель и конвейер готовых деталей
- Люнетная система с вращающейся направляющей втулкой + без направляющей втулки
- Подсветка рабочей зоны LED
- Трёхцветная сигнальная лампа
- Управляемые оси «С1» и «С2»
- Система автоматической централизованной смазки узлов станка
- Обдув воздухом люнетного узла
- Теплообменник электрошкафа
- Трансформатор
- Контроль отрезки детали
- Комплект инструмента для обслуживания станка
- Комплект документации на русском языке
| Диапазон обрабатываемых диаметров, мм | 3–20 |
| Макс. длина обработки, мм | 250 |
| Макс. диаметр сверления, мм | 10 |
| Макс. размер нарезаемой резьбы (главный шпиндель/противошпиндель) | М8 |
| Макс. диаметр сверления радиальным приводным инструментом, мм | 10 |
| Макс. размер нарезаемой резьбы радиальным приводным инструментом | М6 |
| Система ЧПУ | Fanuc 0i-TF (1 пакет) |
| Кол-во позиций инструмента для наружной обработки, шт | 7 |
| Кол-во позиций инструмента для осевой обработки в контршпинделе, шт | 2 приводных ER16 2 статических ER16 |
| Кол-во позиций инструмента для токарной обработки в контршпинделе, шт | 1 – 12×12 |
| Кол-во приводных инструментальных позиций для радиальной обработки, шт | 4 (ER16) |
| Кол-во позиций инструмента для осевой обработки в шпинделе, шт | 4 (ER16/φ23) |
| Размер державки токарного инструмента, мм | 12×12 – 6 поз. 16×16 – 1 поз. |
| Диаметр отверстия шпинделя, мм | 23 |
| Диаметр отверстия контршпинделя, мм | 23 |
| Кол-во управляемых осей (с осями C1 и C2), шт | 7 |
| Частота вращения главного шпинделя, об/мин | 10 000 |
| Частота вращения контршпинделя, об/мин | 10 000 |
| Частота вращения приводного инструмента, об/мин | 5 000 |
| Индексация поворота осей C, ° | 0,001 |
| Точность позиционирования (на каждые 100 мм), мм | 0,01 |
| Повторяемость, мм | 0,004 |
| Ускоренные перемещения по осям X1/Y1/Y2/Z1/X2/Z2, м/мин | 24 |
| Мощность двигателя главного шпинделя, кВт | 2,2 / 3,7 |
| Мощность двигателя контршпинделя, кВт | 2,2 / 3,7 |
| Мощность двигателя приводного инструмента, кВт | 1 |
| Габариты станка (ДxШxВ), мм | 2700x1350x1850 |
| Вес станка, кг | 2800 |
