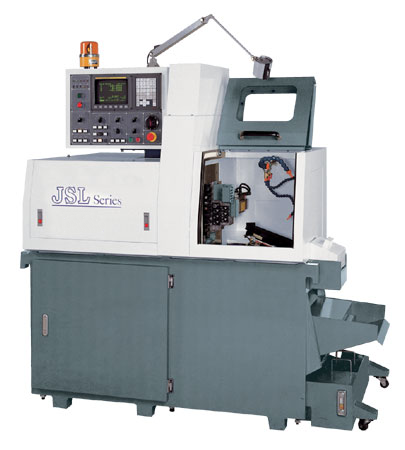

Автоматы продольного точения моделей JSL-20A


Автоматы продольного точения моделей JSL-20A
Производитель
JINN FA (Тайвань)
В наличии
Контакты
Максим

+7 (995) 888-07-02


Реклама Рекомендуем предложения

Детальное описание

Автоматы продольного точения серии JSL являются оборудованием нового поколения, разработанными с учетом европейских требований, предъявляемых к прецизионному металлорежущему оборудованию, и характеризуются высокой степенью точности и производительностью. Предназначены для производства деталей в условиях серийного производства из холоднотянутого, калиброванного прутка.

Стандартная комплектация:

  • 12-позиционный резцедержатель для наружной обработки
  • 5-позиционный резцедержатель для внутренней обработки
  • 4-позиционная державка приводного инструмента для радиальной обработки (сверление, фрезерование) (мод. JSL-20A)
  • Уловитель деталей
  • Набор ключей и инструмента для наладки станка
  • Подсветка рабочей зоны
  • Функция управления по оси C (мод. JSL-20A)
  • Система подачи СОЖ
  • Система централизованной смазки
  • Инструкция по эксплуатации
  • Толкатель прутка
  • Направляющая втулка
  • Цанговый патрон

Опции:

  • Цанговый патрон ER16 O25х100 мм
  • Набор цанг ER16
  • Перемещаемые оправки
  • Синхронно вращающиеся оправки
  • Конвейер для деталей
  • Конвейер для удаления стружки
  • Трансформатор 10 кВт

Инструментальная система

Резцедержатели инструмента установлены по бокам от шпинделя. На станках применяется инструмент для внутренней и внешней обработки детали.


У станка мод. «JSL-20A» установлена 4-х позиционная державка для радиальной обработки. Как опция может быть установлена 7-позиционная державка.


Уловитель деталей

В стандартную комплектацию станка входит уловитель деталей. В качестве опции можно установить уловитель для длинных деталей.


Техническая характеристика

Модель

JCL-20А

Максимальный диаметр обработки, мм

20

Максимальная длина обработки, мм

200 (Реверс: 85/150 мм)

Максимальный диаметр сверления, мм

10

Максимальный диаметр нарезаемой резьбы

М8

Максимальный диаметр радиального сверления, мм

10

Максимальный диаметр радиального нарезания резьбы, мм

М6

Количество позиций инструмента для наружной обработки

8

Количество позиций инструмента для внутренней обработки

5

Количество инструментальных позиций для радиальной обработки

4(7)

Размер инструмента, мм

12х12х90

Число осей управления

5

Диаметр отверстия шпинделя, мм

29

Диапазон частот вращения шпинделя, об/мин

200-8000

Ускоренные перемещения по осям X/Z, м/мин

18

Мощность двигателя шпинделя, кВт

3.7

Мощность двигателей осей X1/Z1, кВт

0.5/0.75

Мощность двигателя оси Y, кВт

0.75

Мощность двигателя радиальной обработки, кВт

0.5

Мощность двигателя подачи СОЖ, кВт

0.375

Габариты станка, мм

1950х1020х1750

Вес станка, кг

1800

Макс. диаметр обработки, мм 20
Макс. длина обработки, мм 200
Макс. диаметр сверления, мм 10
Макс. диаметр нарезаемой резьбы М8
Количество управляемых осей, шт. 5
Макс. частота вращения шпинделя, об/мин 8000
