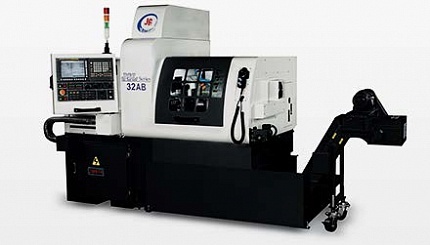

Токарные автоматы продольного точения JSL-32AB


Токарные автоматы продольного точения JSL-32AB
Производитель
JINN FA (Тайвань)
Контакты
Максим

+7 (995) 888-07-02


Реклама Рекомендуем предложения

Детальное описание

Назначение

Автоматы продольного точения серии JSL являются оборудованием нового поколения, разработанным с учетом европейских требований, предъявляемых к прецизионному металлорежущему оборудованию, и характеризуются высокой степенью точности и производительностью. Предназначены для производства деталей в условиях серийного производства из холоднотянутого калиброванного прутка диаметром от 3 до 42 мм.

Область применения

Автоматы продольного точения составляют особую группу станков для токарной обработки металлов, ярко выделяющуюся как по принципу работы, так и по эксплуатационным возможностям, широко применяются в различных отраслях современной промышленности, используются в транспортном машиностроении, аэрокосмической отрасли, предприятиях оборонно-промышленного комплекса и медицине.

Схема работы станка

Получаемые изделия


Стандартная комплектация

  • 6-позиционный резцедержатель инструмента для наружной обработки
  • 5-позиционный резцедержатель инструмента для внутренней обработки
  • 4-позиционная державка приводного инструмента для радиальной обработки (сверление, фрезерование)
  • Уловитель деталей
  • Подсветка рабочей зоны
  • Комплектация без держателя направляющей втулки или с фиксированным держателем направляющей втулки
  • Сервопривода шпинделей
  • Управляемая «С» ось главного шпинделя (0,001˚)
  • Система подачи СОЖ
  • Электронный контроль за системой подачи СОЖ
  • Система контроля отрезки заготовки
  • Система автоматической централизованной смазки
  • Управляемая «С» ось противошпинделя (0,001˚)
  • Противошпиндель
  • 4-позиционный держатель инструмента для обработки в противошпинделе
  • Фиксированный держатель инструмента для противошпинделя – 2 шт.
  • Вращающийся держатель инструмента для противошпинделя – 2 шт.
  • Держатель инструмента для наружной обработки в противошпинделе 16х16 – 1 шт.
  • Захват патрона – 2 шт.
  • Конвейер готовых деталей
  • Кабинетное ограждение зоны обработки
  • Направляющая втулка – 1 шт.
  • Цанговые патроны для главного шпинделя и противошпинделя
  • Набор ключей и инструмента для наладки станка
  • Инструкция по эксплуатации

Дополнительные опции

  • Корпус цангового патрона ER16 Ø25*100 мм
  • Двухсторонний держатель инструмента для внутренней обработки ER16 M2
  • Одновременно вращающийся держатель направляющей втулки
  • Не вращающийся держатель направляющей втулки
  • Уловитель длинных деталей для противошпинделя
  • Конвейер готовых деталей
  • Конвейер для уборки стружки с тележкой
  • Набор цанг ER16
  • Набор цанг ER20
  • Кондиционер системы подачи СОЖ
  • Захват патрона
  • Стационарный держатель инструмента для противошпинделя
  • Вращающийся держатель инструмента для противошпинделя
  • 3-х позиционный осевой держатель инструмента для шпинделя и противошпинделя
  • Стабилизатор напряжения 30 кВА
  • Трансформатор 30 кВА
  • Уловитель масляного тумана
  • Полное соответствие стандарту CE
  • 3-х позиционный приводной инструментальный блок для внутренней обработки
  • Стационарные блоки для внутренней обработки (в противошпинделе)
  • Система масляного охлаждения шпинделя и противошпинделя
  • Система масляного охлаждения шпинделя и противошпинделя
Модель JSL-32AB
Максимальный диаметр обработки главного шпинделя, мм 32
Максимальный диаметр обработки противошпинделя, мм 32
Максимальная длина обработки (вращающаяся направляющая втулка), мм 200
Максимальная длина обработки (без направляющей втулки), мм 80
Максимальная длина обработки (фиксированная направляющая втулка), мм 220
Максимальный диаметр сверления главного шпинделя, мм 13
Максимальный диаметр сверления противошпинделя, мм 13
Максимальный диаметр нарезаемой резьбы главного шпинделя М10
Максимальный диаметр нарезаемой резьбы противошпинделя М10
Максимальный диаметр радиального сверления, мм 10
Максимальный диаметр радиального нарезания резьбы, мм М8
Количество позиций инструмента для наружной обработки 6
Количество позиций инструмента для внутренней обработки 5
Количество приводных инструментальных позиций для радиальной обработки в шпинделе 4 / ER16
Количество приводных инструментальных позиций для осевой обработки в противошпинделе 4
Размер инструмента для точения, мм 16х16х95 -155
Количество управляемых осей (с учетом осей «C1» и «C2») 7
Диаметр отверстия шпинделя, мм 45
Частота вращения основного шпинделя, об/мин 7000
Частота вращения противошпинделя, об/мин 7000
Ускоренные перемещения по осям X/Z, м/мин 24
Мощность приводного инструмента для главного шпинделя, кВт 1,4
Мощность приводного инструмента для противошпинделя, кВт 0,75
Мощность двигателя главного шпинделя, кВт 7,5
Мощность двигателя противошпинделя, кВт 7,5
Мощность двигателей осей X1/Z1/ кВт 1,4
Мощность двигателей осей X2/Z2, кВт 0,75
Мощность двигателя оси Y, кВт 0,75
Мощность двигателя подачи СОЖ, кВт 2,3
Габариты станка, мм 2865x1625x2045
Вес станка, кг 3700
