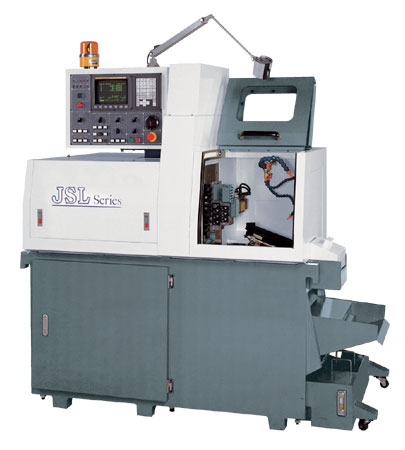

Автомат продольного точения JSL-20
+7 (995) 888-07-02
Детальное описание
Автоматы продольного точения серии JSL являются оборудованием нового поколения, разработанными с учетом европейских требований, предъявляемых к прецизионному металлорежущему оборудованию, и характеризуются высокой степенью точности и производительностью. Предназначены для производства деталей в условиях серийного производства из холоднотянутого, калиброванного прутка.
Стандартная комплектация:
- 12-позиционный резцедержатель для наружной обработки
- 5-позиционный резцедержатель для внутренней обработки
- 4-позиционная державка приводного инструмента для радиальной обработки (сверление, фрезерование) (мод. JSL-20A)
- Уловитель деталей
- Набор ключей и инструмента для наладки станка
- Подсветка рабочей зоны
- Функция управления по оси C (мод. JSL-20A)
- Система подачи СОЖ
- Система централизованной смазки
- Инструкция по эксплуатации
- Толкатель прутка
- Направляющая втулка
- Цанговый патрон
Опции:
- Цанговый патрон ER16 O25х100 мм
- Набор цанг ER16
- Перемещаемые оправки
- Синхронно вращающиеся оправки
- Конвейер для деталей
- Конвейер для удаления стружки
- Трансформатор 10 кВт
Инструментальная система Резцедержатели инструмента установлены по бокам от шпинделя. На станках применяется инструмент для внутренней и внешней обработки детали. |
|
У станка мод. «JSL-20A» установлена 4-х позиционная державка для радиальной обработки. Как опция может быть установлена 7-позиционная державка. |
|
Уловитель деталей В стандартную комплектацию станка входит уловитель деталей. В качестве опции можно установить уловитель для длинных деталей. |
|
| Техническая характеристика | ||
Модель |
JCL-20 |
|
Максимальный диаметр обработки, мм |
20 |
|
Максимальная длина обработки, мм |
200 (Реверс: 85/150 мм) |
|
Максимальный диаметр сверления, мм |
10 |
|
Максимальный диаметр нарезаемой резьбы |
М8 |
|
Количество позиций инструмента для наружной обработки |
12 |
|
Количество позиций инструмента для внутренней обработки |
5 |
|
Размер инструмента, мм |
12х12х90 |
|
Число осей управления |
3 |
|
Диаметр отверстия шпинделя, мм |
29 |
|
Диапазон частот вращения шпинделя, об/мин |
200-8000 |
|
Ускоренные перемещения по осям X/Z, м/мин |
18 |
|
Мощность двигателя шпинделя, кВт |
3.7 |
|
Мощность двигателей осей X1/Z1, кВт |
0.5/0.75 |
|
Мощность двигателя оси Y, кВт |
0.75 |
|
Мощность двигателя подачи СОЖ, кВт |
0.375 |
|
Габариты станка, мм |
1950х1020х1750 |
|
Вес станка, кг |
1800 |
|
| Макс. диаметр обработки, мм | 20 |
| Макс. длина обработки, мм | 200 |
| Макс. диаметр сверления, мм | 10 |
| Макс. диаметр нарезаемой резьбы | М8 |
| Количество управляемых осей, шт. | 3 |
| Макс. частота вращения шпинделя, об/мин | 8000 |
