Детальное описание

Предназначена для ручной упаковки в термоусадочную ПЭ пленку длинномерных изделий, к числу которых относятся различного рода пиломатериалы: вагонка, брус, плинтуса, доска, карнизы и пр., металлоконструкции, фурнитура, готовые элементы мебели и т.п.

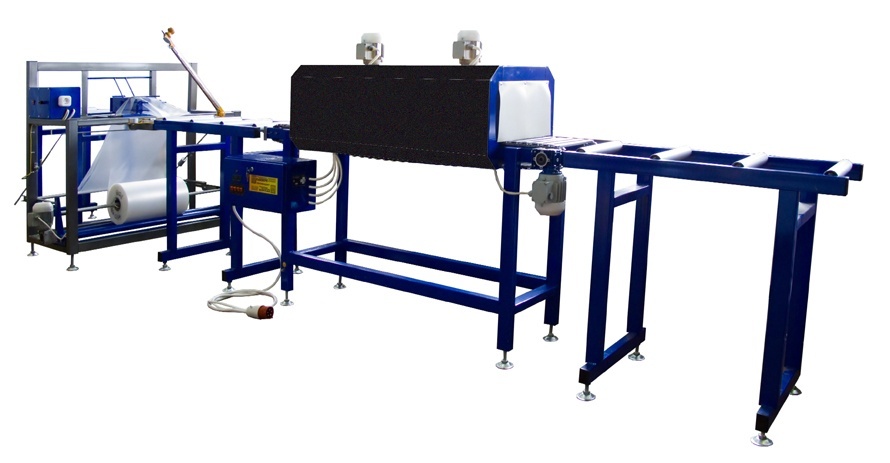

Упаковочная линия УМ-1 «Лайн» Ручной состоит из следующих технологических модулей:

  • Комплекта  рольгангов (ДхШхВ, мм 1шт. – 2170х560х900; ролики Æ 50 мм, шаг 300 мм);
  • Формирующего узла, предназначенного для оборачивания продукции упаковочным материалом (с ручным термоножом, автоподмотчиком пленки, ручным точечным запайщиком продольного шва). Для разных сечений упаковки по спец. заказу изготавливаются дополнительные воротники.
  • Односекционного проходного термотоннеля с 2-мя зонами внутреннего нагрева; дополнительный фен на выходе из термотоннеля для финального формирования продольно шва;

Общая схема упаковочного процесса

  • Продукция по  рольгангу подается оператором в приемное окно формирующего узла.
  • При прохождении через узел, продукция оборачивается упаковочным материалом по следующей схеме:
    • полотно упаковочного материала, проходя через воротник, сворачивается в рукав вокруг упаковки;
    • место перехлеста пленки, расположенное в верхней части упаковки, при необходимости, по длине пропаивается точечным сварщиком
  • На выходе из формирующего узла торцевой срез упаковки запаивается ручным термоножом (происходит сварка и обрезка пленки);
  • Далее упаковка вручную перемещается в термотоннель, где под действием температуры в 150 – 195 градусов происходит усадка упаковочного материала.
  • На выходе из термотоннеля готовая упаковка охлаждается естественным потоком воздуха (для ускорения процесса охлаждения упаковки приемный рольганг может быть оснащен дополнительными вентиляторами).

Схема линии при длине продукции 2 метра

При длине продукции 4 м добавляется по одному рольгангу на подаче, обертывании и приеме продукции.

При длине продукции 6 м добавляется по два рольганга на подаче, обертывании и приеме продукции.

Технические характеристики ручной упаковочной линии УМ-1 «Лайн»
Исполнение модульное
Габаритные размеры в рабочем положении, . (ДхШхВ): 9 200х1400х1400
Габаритные размеры в рабочем положении, . (ДхШхВ): 15 700х1400х1400
Габаритные размеры в рабочем положении, . (ДхШхВ): 22 180х1400х1400
Вес устройства, кг, нетто 320-560
Напряжение питания, В/Гц 380/50
Максимальная потребляемая мощность, кВт 8
Диапазон регулировки температуры в камере, °С 20 – 220
Количество зон обдува, шт 2
Характеристика ТЭНов, шт х кВт 12х0,63
Размеры конвейера, мм (ДхШ): 1800х330
Длина термотоннеля, мм 1200
Габариты проходного окна тоннеля (ширина х высота), мм 350х250
Скорость движения конвейера, м/мин. 4,2
Длина рабочей части термоножа, мм 560
Максимальная ширина пленки, мм 1000
Минимальные габариты упаковки (ВхШ/диаметр), мм 70х70
Максимальные габариты упаковки, (ШхВ) мм 200х200
Климатическое исполнение УХЛ-4 по ГОСТ 15150-69
Срок гарантийного обслуживания 24 месяца
