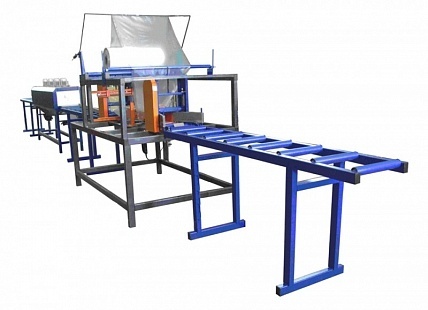

Упаковочная линия УМ-1 «Лайн» автоматическая

Контакты

Али

+7 (995) 888-07-03

Реклама Рекомендуем предложения

Упаковочная линия УМ-1 «Лайн» автоматическая Подробное описание и цена >>>

Автоматическая термоупаковочная машина ТМ-1А прямоточная Подробное описание и цена >>>

Автоматическая термоупаковочная машина ТМ-1А/300 Подробное описание и цена >>>

Детальное описание

Назначение

Предназначена для упаковки в термоусадочную полиэтиленовую (ПЭ) пленку длинномерных изделий (2; 4; 6 метров) к числу которых относятся различного вида пиломатериалы: вагонка, брус, плинтус, доска, карнизы и т.п. Оборудование имеет модульную конструкцию, просто в эксплуатации, легко устанавливается и настраивается.

Область применения

Предприятия и цеха по производству погонажных изделий, столярно-строительных изделий, клееных щитов, производству мебели и другие деревообрабатывающие производства.

Отличительные особенности

В качестве упаковочного материала используют полиэтиленовую термоусадочную пленку толщиной от 60 до 100мкм. На материал предварительно может быть нанесена информация о производителе товара, дате упаковки или характеристиках продукции;
Оборудование имеет модульную конструкцию, просто в эксплуатации, легко устанавливается и настраивается.

Получаемые изделия

Стандартная комплектация

формирующий узел, с автоподмотчиком пленки, пневматическим термоножом и запайщиком продольного шва;
термотоннель;
система подающих, промежуточных и приемных рольгангов.
компрессорная установка в комплект поставки не входит!

Общая схема упаковочного процесса

Заготовка подается в приемное окно формирующего узла. По мере продвижения по транспортеру узла, продукция оборачивается упаковочным материалом. Полотно упаковочного материала, проходя по воротнику, сворачивается в рукав, оборачивая продукцию. Место перехлеста пленки, расположенное в нижней части упаковки, по всей длине пропаивается при помощи промышленного фена. Упаковочная линия имеет датчики, отслеживающие начало и конец упаковки. При попадании торцевого среза упаковки в зону действия датчика, транспортеры линии останавливаются, и включается пневматический привод термоножа, запаивающего пленку на торце. Одновременно с запайкой происходит отрезка сформированной упаковки от исходного рулона пленки. Процесс полностью автоматизирован и не требует вмешательства оператора. Далее упаковка автоматически перемещается в термотоннель, где под действием температуры в 150 – 195 градусов происходит усадка упаковочного материала. На выходе из термотоннеля готовая упаковка охлаждается воздухом. При необходимости может быть установлен вентилятор для охлаждения упакованной продукции.

Преимущества

Пневматика Festo (Германия).
Вся электрика включая провода ,кнопки , терморегуляторы, частотные преобразователи, датчики (Германия, Италия, Южная Корея).
Редуктора Citi (Италия).
Оборудование изготавливается под разные габариты продукции ,и переналадка на другой габарит занимает не больше 15 минут.

Размеры упаковочной линии в сборе, мм	11 500* х 1 300 х 1 700
Вес упаковочной линии в сборе, кг	590*
Напряжение питания, В / Гц	380 / 50
Климатическое исполнение	УХЛ-4 по ГОСТ 15.150-69
Толщина упаковочной пленки, мкм	60 - 100
Производительность, м³ / час	до 15 - 18**
Характеристики УМ-1 Лайн Формообразующий узел
Исполнение	модуль
Габаритные размеры, мм	2 070 х 1 300 х 1 700
Вес аппарата, кг	250
Длина рабочей части термоножа, мм	610
Режим нагрева ножа	постоянный
Максимальная ширина пленки, мм	1 000
Максимальная потребляемая мощность, кВт	0,67
Минимальное сечение упаковки (ширина х высота), мм	80 х 80
Максимальное сечение упаковки (ширина х высота), мм	200 х 200
Давление воздуха в магистрали, МПа (кг/см²)	0,4 – 0,6 (4 – 6)
Характеристики УМ-1 Лайн термотоннель
Исполнение	Модуль (траковый конвейер)
Габаритные размеры, мм	2 800 х 700 х 1 450
Вес, кг	220
Количество зон обдува, шт.	4
Скорость движения конвейера, м/мин	12
Диапазон регулировки температуры в тоннеле, °С	20 - 200
Размеры конвейера, мм	2 800 х 330
Длина камеры, мм	2 400
Габариты проходного окна тоннеля, мм	360 х 230
Количество ТЭНов и их мощность, шт. / кВт	24 / 0,63
Максимальная потребляемая мощность, кВт	16
Характеристики УМ-1 Лайн приёмный рольганг
Исполнение	модуль
Габаритные размеры, мм	2 200 х 560 х 890
Вес модуля, кг	40
Количество, шт.	3*

Упаковочная линия УМ-1 Лайн автоматическая Упаковочная линия УМ-1 Лайн автоматическая Вид упаковываемых материалов: длинномеры (вагонка, плинтус, наличник) Длина продукции: до 6 м Производ-ть: 15-18 м3/час Max сечение упаковки: 200х200 мм Инструмент Запчасти Оборудование Компрессоры СВЯЗЬ С ВЕДУЩИМ СПЕЦИАЛИСТОМ +7 (843) 202-38-08 / 8 800 1000 111 Узнать ценуЛизинговый расчёт Гарантия Сервис Кредит Доставка Лизинг ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИХАРАКТЕРИСТИКИВИДЕО 2ОТЗЫВЫ Размеры упаковочной линии в сборе, мм 11 500* х 1 300 х 1 700 Вес упаковочной линии в сборе, кг 590* Напряжение питания, В / Гц 380 / 50 Климатическое исполнение УХЛ-4 по ГОСТ 15.150-69 Толщина упаковочной пленки, мкм 60 - 100 Производительность, м³ / час до 15 - 18** Характеристики УМ-1 Лайн Формообразующий узел Исполнение модуль Габаритные размеры, мм 2 070 х 1 300 х 1 700 Вес аппарата, кг 250 Длина рабочей части термоножа, мм 610 Режим нагрева ножа постоянный Максимальная ширина пленки, мм 1 000 Максимальная потребляемая мощность, кВт 0,67 Минимальное сечение упаковки (ширина х высота), мм 80 х 80 Максимальное сечение упаковки (ширина х высота), мм 200 х 200 Давление воздуха в магистрали, МПа (кг/см²) 0,4 – 0,6 (4 – 6) Характеристики УМ-1 Лайн термотоннель Исполнение Модуль (траковый конвейер) Габаритные размеры, мм 2 800 х 700 х 1 450 Вес, кг 220 Количество зон обдува, шт. 4 Скорость движения конвейера, м/мин 12 Диапазон регулировки температуры в тоннеле, °С 20 - 200 Размеры конвейера, мм 2 800 х 330 Длина камеры, мм 2 400 Габариты проходного окна тоннеля, мм 360 х 230 Количество ТЭНов и их мощность, шт. / кВт 24 / 0,63 Максимальная потребляемая мощность, кВт 16 Характеристики УМ-1 Лайн приёмный рольганг Исполнение модуль Габаритные размеры, мм 2 200 х 560 х 890 Вес модуля, кг 40 Количество, шт. 3*

*Примечание: для УМ-1 Лайн автомат 2 м.

** Примечание: производительность зависит от габаритных размеров, изделия и оперативности работы обслуживающего персонала.
