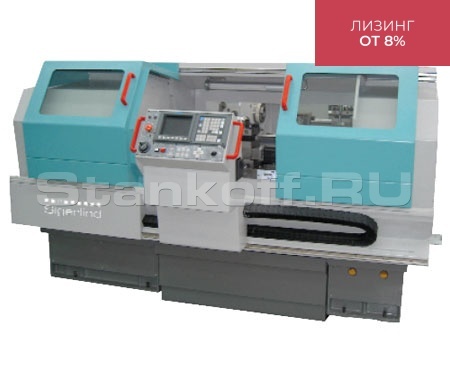

Станок с ЧПУ токарный CKE 6140Z/750
Детальное описание
Станок CKЕ 6140Z является токарным станком типа CNC нового поколения, разработанным корпорацией Sigerlind, характеризуется высокой степенью точности и большой эффективностью. Эта модель станка имеет программируемую инструментальную револьверную головку. Станок предназначен для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения ступенчатого и криволинейного профиля, а также для нарезания резьб.Обработку можно производить в один или несколько проходов в замкнутом полуавтоматическом цикле одновременно по двум координатам.
Станок оснащен системой ЧПУ FANUC (типа CNC), количество осей управления - 2+1шпинд (2D), тип - замкнутый (импульсный ДОС). Изготавливаются два вида шпиндельной бабки (на выбор заказчика): а) с ручным переключением передач (КС); б) с частотным регулированием (вариатор). Револьверная головка оснащена муфтой для быстрой и плавной индексации инструмента. Возможна установка револьверной головки с сервоприводом. Рабочее пространство закрывается защитными кожухами. Станок имеет удобный доступ к пульту ЧПУ, пульт можно передвигать. Станки изготавливаются с длиной обработки 750 и 1000мм.
В базовой комплектации станок оснащен автоматической системой смазки направляющих и ШВП, местным освещением, электромагнитным тормозом, 6-позиционной револьверной головкой (возможна поставка 8-позиционной), 3-х кулачковым патроном, набором ключей и инструмента.
Техническая характеристика | |
Диаметр обработки над станиной, мм | 400 |
Ширина станины, мм | 300 |
Расстояние между центрами, мм | 750 |
Диаметр обработки над суппортом, мм | 200 |
Перемещение по X, мм | 225 |
Перемещение по Z, мм | 620 |
Размер патрона, мм | 200 |
Конус шпинделя | M6 |
Диаметр отверстия в шпинделе, мм | 52 |
Диапазон скоростей шпинделя (частотник), об/мин | 20-650 |
Коробка переключения передач вращения шпинделя | 2-х ступенчатая |
Общая мощность двигателя, кВт | 5,5 |
Быстрые перемещения по осям x/z, мм | 4/5 |
Точность установки инструмента, мм | 0,008 |
Точность позиционирования по x/z, мм | 0,02 |
Время смены инструмента, с | 2 |
Диаметр пиноли задней бабки, мм | 60 |
Ход пиноли, мм | 130 |
Конус задней бабки | M4 |
Габариты станка, мм | 2300x1480x1520 |
Масса станка, кг | 1650 |
