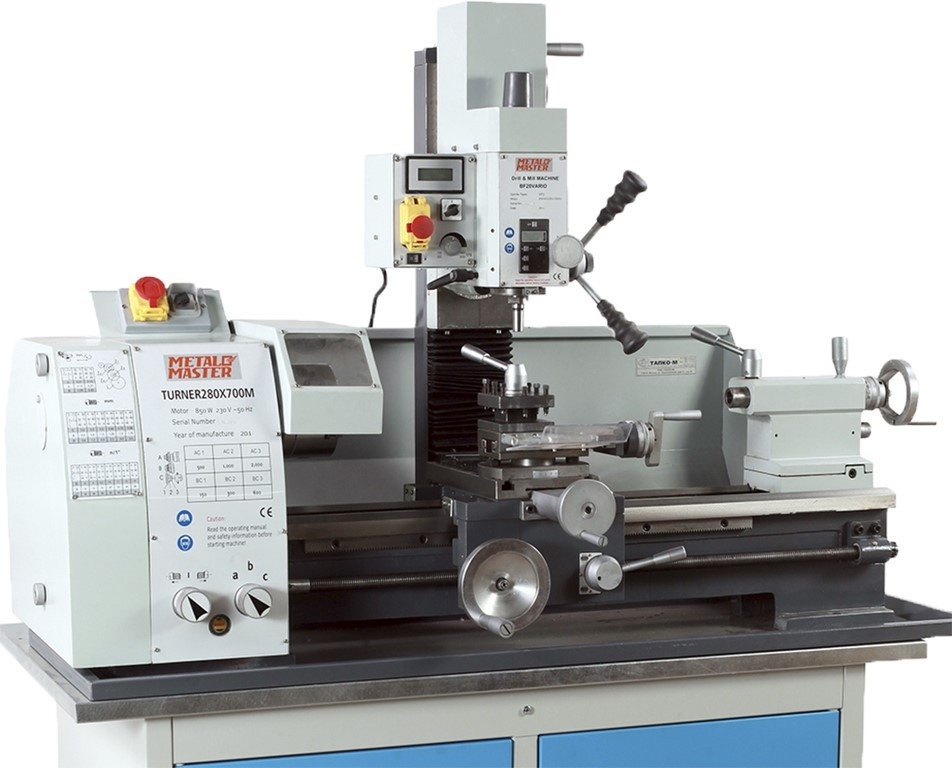

Токарно-фрезерный станок Metal Master MML 2870 (MML 280X700M)


Токарно-фрезерный станок Metal Master MML 2870 (MML 280X700M)
В наличии
Контакты
Альберт

+7 (995) 888-07-13


Реклама Рекомендуем предложения

Детальное описание

Данный станок представляет собой универсальный инструмент. Он разработан и изготовлен для проточки цилиндрических деталей и токарной обработки заготовок правильной формы, треугольной, шестиугольной или двенадцатиугольной, из металла, пластика или аналогичных материалов. Полый рабочий шпиндель позволяет зажимать в станок длинные заготовки диаметром до 25 мм. Скорость вращения регулируется перемещением V-образного приводного ремня по валкам. Установленный на станке ходовой винт обеспечивает продольную подачу и позволяет нарезать резьбу. Также возможно использование станка для сверлильных работ, производимых с помощью дополнительного цангового патрона, зажимаемого в задней бабке.

Конструктивные особенности

  • Подшипниковый узел шпинделя с высокоточными шариковыми подшипниками.
  • Мощный двигатель, не требующий профилактического обслуживания.
  • Усиленный носик шпинделя.
  • Высокая точность концентричности рабочего шпинделя, <0,009 мм.
  • Скругленные зубчатые колеса привода подачи в масляной ванне.
  • Самоблокирующаяся, фиксируемая кнопка АВАРИЙНОГО ОТКЛЮЧЕНИЯ с автоматом защиты цепи по падению напряжения.
  • Выбор правостороннего или левостороннего направления вращения двигателя с помощью переключателя.
  • Точно шлифованная призматическая станина с индукционной закалкой, изготовленная из серого литейного чугуна (HRC 42-52).
  • Поперечные и продольные салазки с направляющей типа «ласточкин хвост» и регулировочными клиньями.
  • Ходовой винт для нарезания резьбы или подачи при прямом вращении со сменной зубчатой парой.
  • Регулируемая упорная бабка для обточки на конус.
Закаленный высокоточный патрон диаметром 125 мм

Закаленный высокоточный патрон диаметром 125 мм

Усиленный суппорт шириной 150 мм.и Т-пазами

Усиленный суппорт шириной 150 мм.и Т-пазами

Расстояние между центрами пазов – 115 мм

Расстояние между центрами пазов – 115 мм

Массивная задняя бабка с основанием 155 мм и быстрым зажимом

Массивная задняя бабка с основанием 155 мм и быстрым зажимом

Коробка подачи для регулировки шага при нарезании резьб

Коробка подачи для регулировки шага при нарезании резьб

Закаленная станина шириной 180 мм

Закаленная станина шириной 180 мм

Коробка подачи для регулировки шага при нарезании резьб

Коробка подачи для регулировки шага при нарезании резьб

Металлические маховики продольной и поперечной подачи

Металлические маховики продольной и поперечной подачи

Техническая характеристика токарно-фрезерного станка Metal Master MML 2870 (MML 280X700M)
Рабочая зона
расстояние между центрами, мм 700
макс. Ø установки заготовки над станиной, мм 280
макс. Ø установки заготовки над суппортом, мм 170
диапазон частот вращения, об/мин 125 - 2000
диапазон  2 частот вращения (бесступенчато) -
внутренний диаметр шпинделя, мм 26
конус шпинделя MK 4
мощность двигателя гл. шпинделя 850 Вт 220 В ~50 Гц
ширина станины, мм 180
двигатель асинхронный, повышенной надежности
Нарезание резьбы
нарезание резьбы, метрическая, мм 0,2-3,5
нарезание резьбы, дюймовой 8 - 56 TPI
Задняя бабка
диаметр пиноли задней бабки, мм 30
конус задней бабки MK 2
ход пиноли задней бабки, мм 90
поперечная регулировка задней бабки ± 3 mm / ± 0,12"
Ширина основания 155
Фрезерование
диаметр сверления, мм 20
расстояние торец шпинделя/стол, мм 150
вылет, мм 175
диапазон поворота головки ± 90°
диапазон частот вращения фрезер. головки, об/мин 180 - 3200
мощность двигателя вертик. шпинделя 850 Вт 220 В ~50 Гц
зажим шпинделя MK 2 / MT 2
фрезерование концевой фрезой, мм 20
Габаритные размеры д x в x ш:
Габаритные размеры, мм 1390 x 1050 x 450
Масса станка, кг 303
