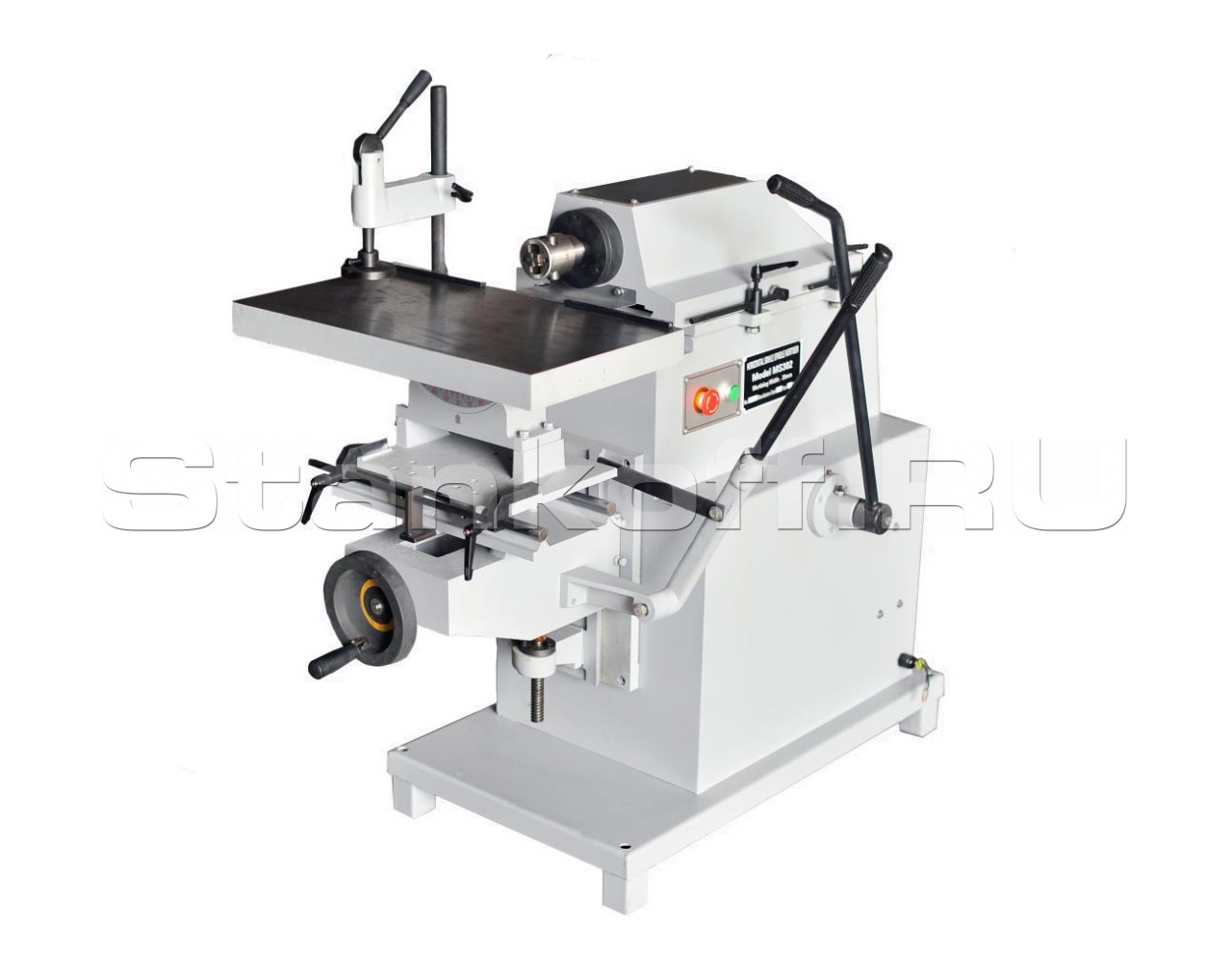

Сверлильно-пазовальный станок MS 302


Сверлильно-пазовальный станок MS 302
В наличии
Контакты
Али

+7 (995) 888-07-03


Реклама Рекомендуем предложения

Детальное описание


Сверлильно-пазовальный станок MS 302 предназначен для выборки пазов и сверления отверстий в изделиях из древесины в условиях мелкосерийного производства.

Особенности конструкции


Станина

Станина

Станина станка – литая, коробчатой формы, на которой смонтированы поворотный рабочий стол и сверлильно-пазовальное устройство.

Прижим

Прижим

На рабочем столе заготовка фиксируется при помощи кулачкового прижима.

Продольно-поперечное перемещение

Продольно-поперечное перемещение

Продольно-поперечное перемещение осуществляется за счет специального крестового стола, а подъем-опускание за счет вращения маховика.

Зажим режущего инструмента

Зажим режущего инструмента

Зажим режущего инструмента в шпинделе осуществляется при помощи патрона.

Наклонный стол

Наклонный стол

Наклонный стол имеет шкалу, углы наклона от + 40° до - 40°.

Ограничители хода

Ограничители хода

Ограничители хода просты и легко доступны.

Технические характеристики сверлильно-пазовального станка MS 302
Мощность электродвигателя, кВт 2,2
Частота вращения вала, об/мин. 3500
Максимальный диаметр инструмента, мм 20
Длина пазования, мм 260
Глубина пазования, мм 185
Регулировка по высоте пазования, мм 170
Угол поворота стола шпинделя в горизонтальной плоскости, град. +40 -40
Размер рабочего стола, мм 570х310
Габариты станка, мм 1183х628х1136
Транспортные габариты, мм 1150х760х1040
Объём, м3 0,91
Вес, кг 200
