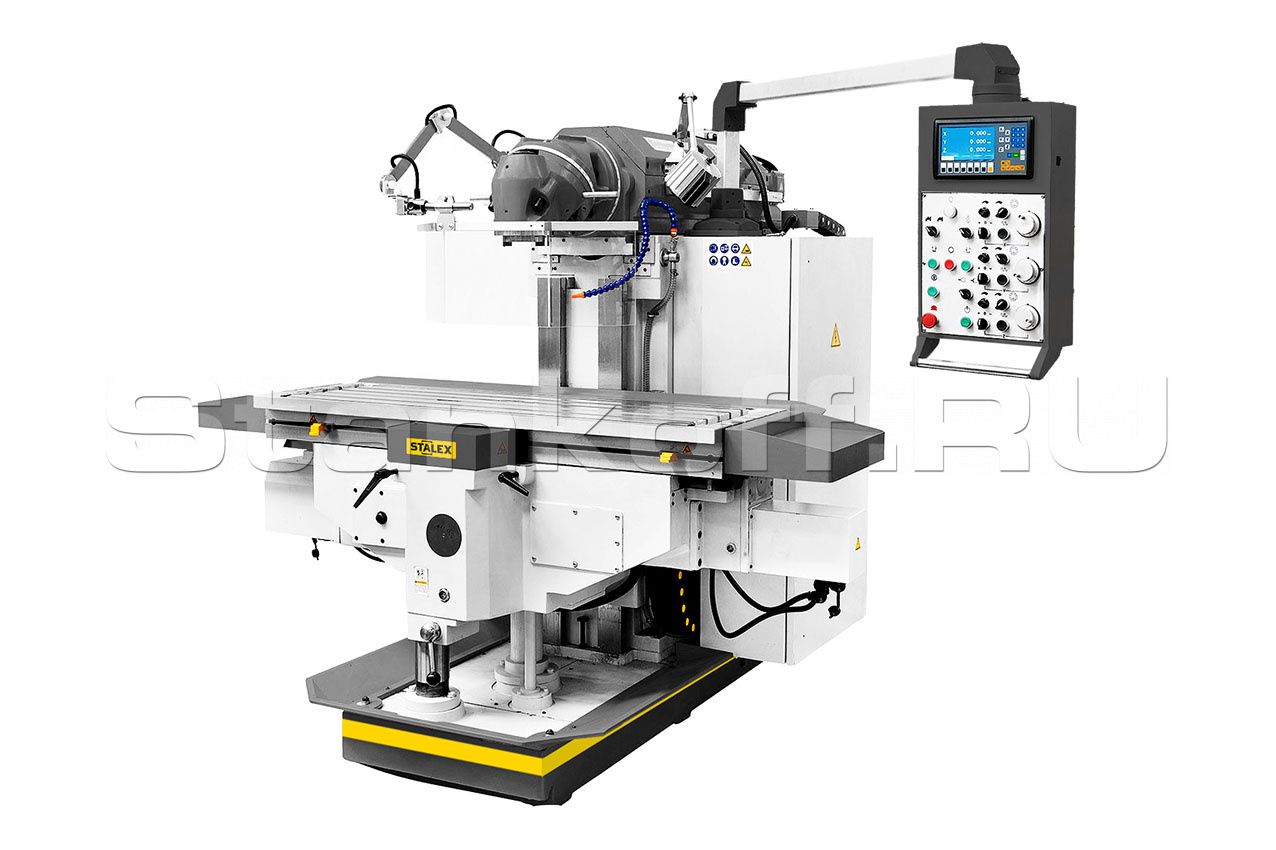

Широкоуниверсальный фрезерный станок MUF1200 Servo


Широкоуниверсальный фрезерный станок MUF1200 Servo
Контакты
Альберт

+7 (995) 888-07-13


Реклама Рекомендуем предложения

Детальное описание

Широкоуниверсальный фрезерный станок предназначен для фрезерной обработки всех типов корпусных деталей, сверления, растачивания и т.п. обрабатываемых резанием ме-таллов и полимерных материалов. Широкоуниверсальный фрезерный станок для тяжелых работ. ШВП по осям X/Y. Высокая жесткость конструкции станка. Жесткая конструкция вертикальной фрезерной головы без пиноли. Автоматическая подача и ускоренное пе-ремещение стола по 3м координатам. Цифровая индикация по осям X/Y/Z. Серводвигатели перемещения по осям X/Y. Эл.двигатель подъема стола. Встроенное устройство подвода СОЖ и поддон для сбора стружки. Лампа местного освещения. Централизованная смазка по осям X/Y. Изготовлен по стандарту СЕ. Электрокомпоненты Schneider electric.

Дополнительная оснастка:


Вакуумная оснастка

Вакуумная оснастка

Предназначена для фиксации заготовки во время обработки на станках фрезерной, гравировальной, токарной, расточной и шлифовальной групп. В основном используется при работе с плоским листовым материалом, однако с успехом применяется и для деталей с криволинейной поверхностью. Применяют для работы с различными материалами, но в основном с легкообрабатываемыми, в том числе для сухой обработки и обработки с СОЖ. В числе важных технологических преимуществ выделяют сокращение времени обработки детали из-за уменьшения количества переустановов детали, возможность сквозной обработки, сокращение брака и повышение точности обработки листовой заготовки за счет поверхностного закрепления и единства баз, снижение вспомогательного времени.

Технические характеристики широкоуниверсального фрезерного станка MUF1200 Servo
Макс. диаметр торцевой фрезы 150 мм
Макс. диаметр концевой фрезы 40 мм
Вертикальный шпиндель
Частота вращения шпинделя,27 30-2050 об/мин
Конус шпинделя ISO40
Перемещение консоли 500 мм
Диапазон наклона головки ±360⁰
Расстояние шпиндель-стол 50-550 мм
Расстояние ось шпинделя-консоль 36-686 мм
Фрезерный стол
Размеры стола 1235х460 мм
Перемещение стола по оси XхYхZ 900x650x450 мм
Автоматическое перемещение по осям X/Y, (плавно) 10-1000 мм/мин
Автоматическое перемещение по оси Z, (плавно) 5-500 мм/мин
Ускоренное перемещение по осям X/Y/Z, (плавно) 2200/2200/1100 мм/мин
Макс. крутящий момент сервомоторов X/Y 18Nm
Макс. крутящий момент сервомотора по оси Z 27Nm с тормозом
Мощность сервомоторов по осям X/Y 1,5 кВт
Мощность насоса СОЖ 0,9 кВт
Объем потока СОЖ 25 л/мин
Макс. нагрузка на стол 800 кг
Т-образный паз/расстояние, 5 18 мм / 80 мм
Мощность двигателя(горизонт/верт) 5,5 кВт
Габаритные размеры(ДхШхВ) 1940х2200х2115 мм
Масса нетто 3900 кг
