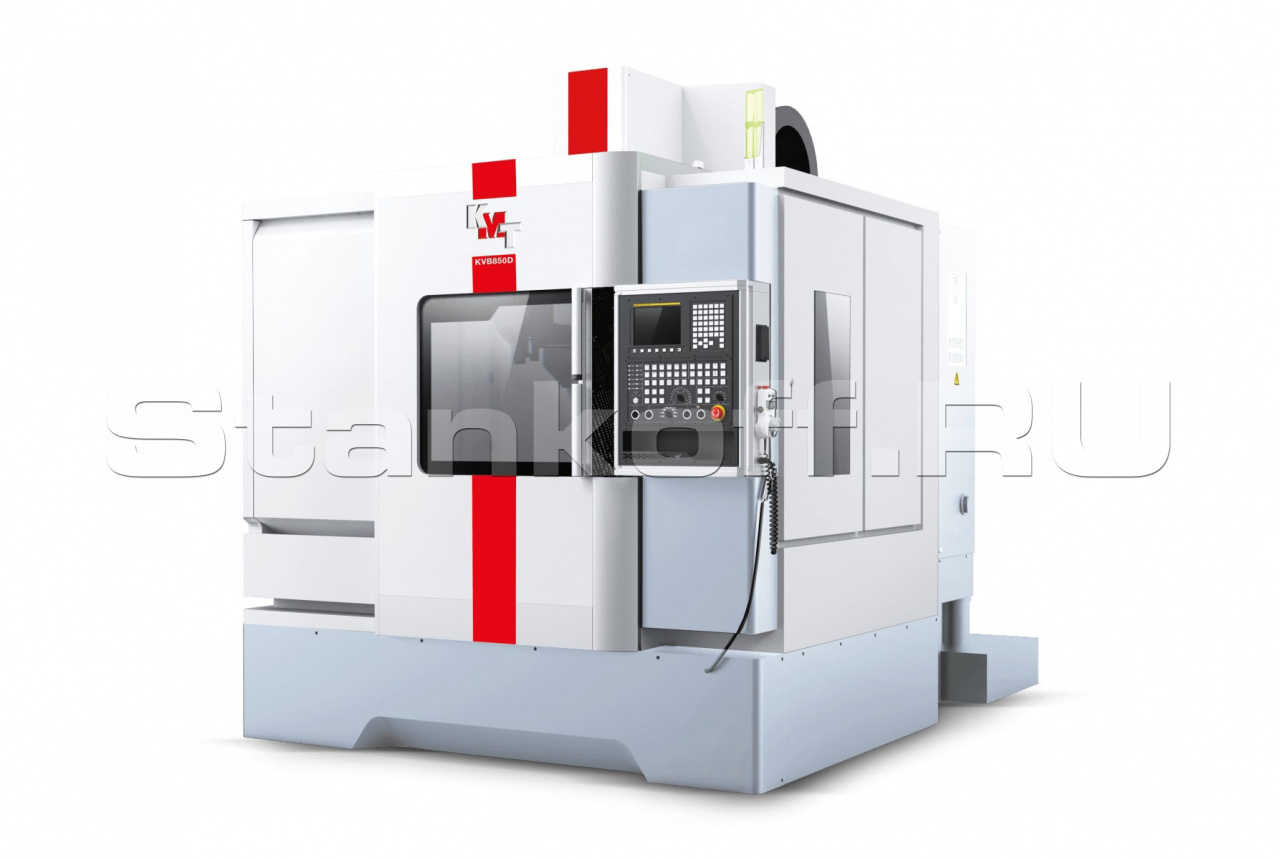

Вертикальный обрабатывающий центр KVB 1800


Вертикальный обрабатывающий центр KVB 1800
Контакты
Альберт

+7 (995) 888-07-13


Реклама Рекомендуем предложения

Детальное описание

Вертикальный обрабатывающий центр KVB-D с направляющими скольжения применяется при тяжелых режимах резания при обработке жаропрочных сплавов, легированных сталей, титана. Позволяет проводить комплексную обработку сложных деталей с разных сторон без их перебазирования и имеет автоматическую смену инструмента. Металлообрабатывающее оборудование такого типа используется для обработки корпусных заготовок.

Конструктивные особенности

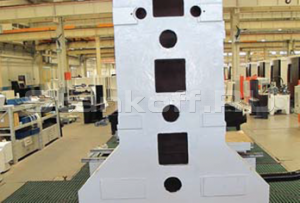

Цельнолитая станина увеличенной массы

Цельнолитая станина увеличенной массы

Станина отливается из чугуна марки Mehanite с утолщенными стенками. Масса станка напрямую влияет на жесткость конструкции, стенки литья толще, отсутствуют вибраций при обработке, более длительный срок службы оборудования, возможно применение прогрессивных режимов резания, обработка легированных и жаропрочных сталей.

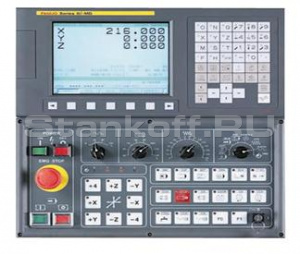

Система ЧПУ FANUC OI-MD (Япония)

Система ЧПУ FANUC OI-MD (Япония)

Система ЧПУ FANUC - самая распространённая в мире система и является одной из самых стабильной, она отлично справляется с контролем качества и точностью производства и идеально подходит для управления обработкой разнообразных сложных задач. Легко найти операторов, сервис по всей России, запасные части в наличии на складах.

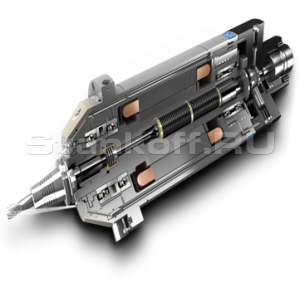

Шпиндель

Шпиндель

Шпиндель изготовлен по лицензии Швейцарской компании IBAG. Установка шпинделя на высокоточных подшипниках класса P4 обеспечивает высокую частоту вращения. Возможна установка шпинделя с разной мощностью и частотой вращения.

«Плавающая» система крепления инструмента предотвращает нагрузку на подшипники шпинделя, что обеспечивает стабильный зажим/разжим инструмента и долгий срок службы подшипников шпинделя.

Встроенная система масляного охлаждения предотвращает тепловые расширения шпинделя, что также гарантирует точность обработки.

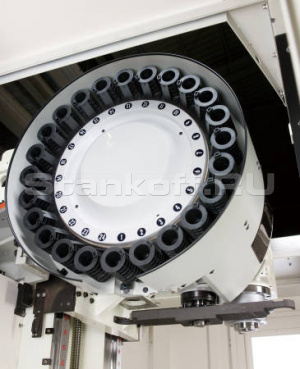

Автоматическая смена инструмента манипуляторного типа

Автоматическая смена инструмента манипуляторного типа

24-х позиционная система смены инструмента (ATC) управляется посредством электромотора, отличается скоростной сменой инструмента в произвольном порядке. Время смены инструмента - 3,5 сек.

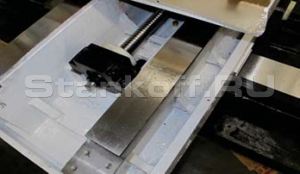

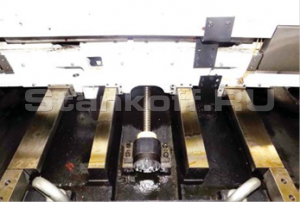

Направляющие скальжения
Направляющие скальжения

Направляющие скальжения

Фрезерные центры серии VDF - направляющие скольжения применяются при тяжелых режимах резания. На станках с такими направляющими обрабатывают нержавейку и жаропрочные стали.

На станках VDF-1200, VDF-1500, VDF-1800 по оси Y – установлены четыре направляющих скольжения. Данная конструкция обеспечивает повышенную нагрузку на рабочий стол.

Возможна обработка деталей массой до 2500 кг.

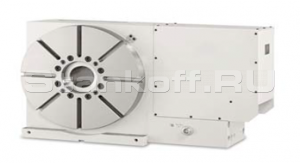

Высокоточный поворотный стол

Высокоточный поворотный стол

Опционально возможно установить одноосевой поворотный стол (полноценная 4-я ось) с высокой точностью позиционирования, что позволяет обрабатывать детали типа тела вращения. Высокая жесткость и точность одноосевого поворотного стола обеспечивают устойчивое вращение и точность индексации.

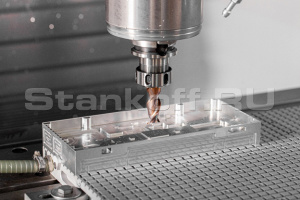

Вакуумная оснастка

Вакуумная оснастка

Предназначена для фиксации заготовки во время обработки на станках фрезерной, гравировальной, токарной, расточной и шлифовальной групп. В основном используется при работе с плоским листовым материалом, однако с успехом применяется и для деталей с криволинейной поверхностью. Применяют для работы с различными материалами, но в основном с легкообрабатываемыми, в том числе для сухой обработки и обработки с СОЖ. В числе важных технологических преимуществ выделяют сокращение времени обработки детали из-за уменьшения количества переустановов детали, возможность сквозной обработки, сокращение брака и повышение точности обработки листовой заготовки за счет поверхностного закрепления и единства баз, снижение вспомогательного времени.

Опции

  • Система ЧПУ Simens 802D
  • Устройство подачи СОЖ через шпиндель
  • Масленое охлаждение шпинделя
  • Высокоскоростной шпиндель (10000 об/мин или 12000 об/мин)
  • Устройство измерения длины инструмента Renishaw
  • Автоматическое устройство смены инструмента на 24 позиции
  • Поворотный стол (4-я ось)
  • Оптические линейки
  • Увеличение мощности шпинделя
  • Подача СОЖ через шпиндель
  • Редуктор
  • Направляющие и ШВП производства ТНК
  • Устройство автоматического отключения станка при открытой двери
  • Режущий инструмент
  • Анкерные болты или виброопоры
Размеры рабочего стола, мм 2000 х 800
Перемещение по осям X / Y / Z 1850 / 800 / 762
Максимальная нагрузка на стол, кг 2500
Диапазон скорости вращения шпинделя, об/мин 45 - 6000
Расстояние от центра шпинделя до направляющих колонны, мм 850
Расстояние от торца шпинделя до поверхности рабочего стола, мм 180 - 942
Быстрые перемещения по осям Х / Y / Z, м/мин 15 / 15 / 12
Точность позиционирования, мкм ±4
Повторяемость, мкм ±2,5
Скорость подачи, мм/мин 1 - 6000
Мощность электродвигателя главного привода, кВт 11 / 15
Тип хвостовика инструмента ВТ50
Емкость магазина инструмента 24
Максимальная масса инструмента, кг 15
Максимальный диаметр/длина инструмента, мм 110 / 350
Время смены инструмента, сек 3,5
Габаритные размеры:
Длина, мм 5200
Ширина, мм 3480
Высота, мм 3120
Вес, кг 14500
