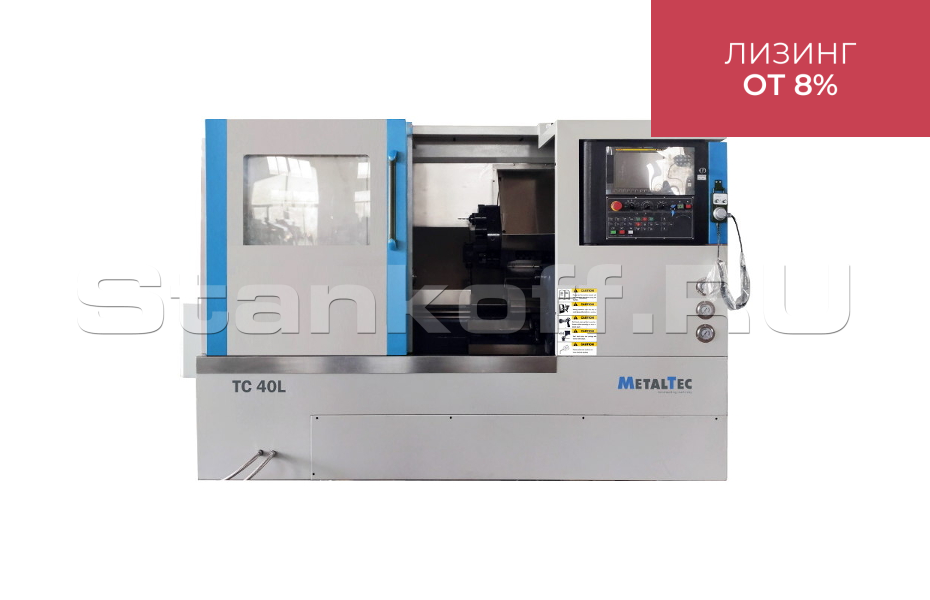

Токарный станок ЧПУ с наклонной станиной MetalTec ТС 40L


Токарный станок ЧПУ с наклонной станиной MetalTec ТС 40L Токарный станок ЧПУ с наклонной станиной MetalTec ТС 40L Токарный станок ЧПУ с наклонной станиной MetalTec ТС 40L Токарный станок ЧПУ с наклонной станиной MetalTec ТС 40L Токарный станок ЧПУ с наклонной станиной MetalTec ТС 40L
Контакты
Альберт

+7 (995) 888-07-13


Реклама Рекомендуем предложения

Детальное описание

Токарный станок ЧПУ с наклонной станиной - MetalTec TC 40L предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.

Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.

Область применения

За счет наклонной массивной чугунной станины данный станок обладает превосходной жесткостью и точностью, чтобы производить изделия на серийном производстве.

Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.

Особенности

  • Наклонная моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость
  • Направляющие качения (Тайвань)
  • Полное кабинетное ограждение
  • Проходное отверстие шпинделя 56 мм
  • Станина имеет индукционную закалку с твердостью > HRC50
  • Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность

Преимущества

  • Современный внешний вид станка, высокое качество лакокрасочного покрытия
  • Эргономичный дизайн и удобное расположение основных модулей станка
  • Станок компактный, занимает мало пространства на производстве
  • Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка
  • Чугунная станина сводит на нет рабочие вибрации
  • Мощный двигатель для стабильной и высоко производительной работы
  • Система установки и смены инструмента для решения технических задач любой сложности
  • Подача смазочно-охлаждающей жидкости в зону резки
  • Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка
  • Кабинетная защита

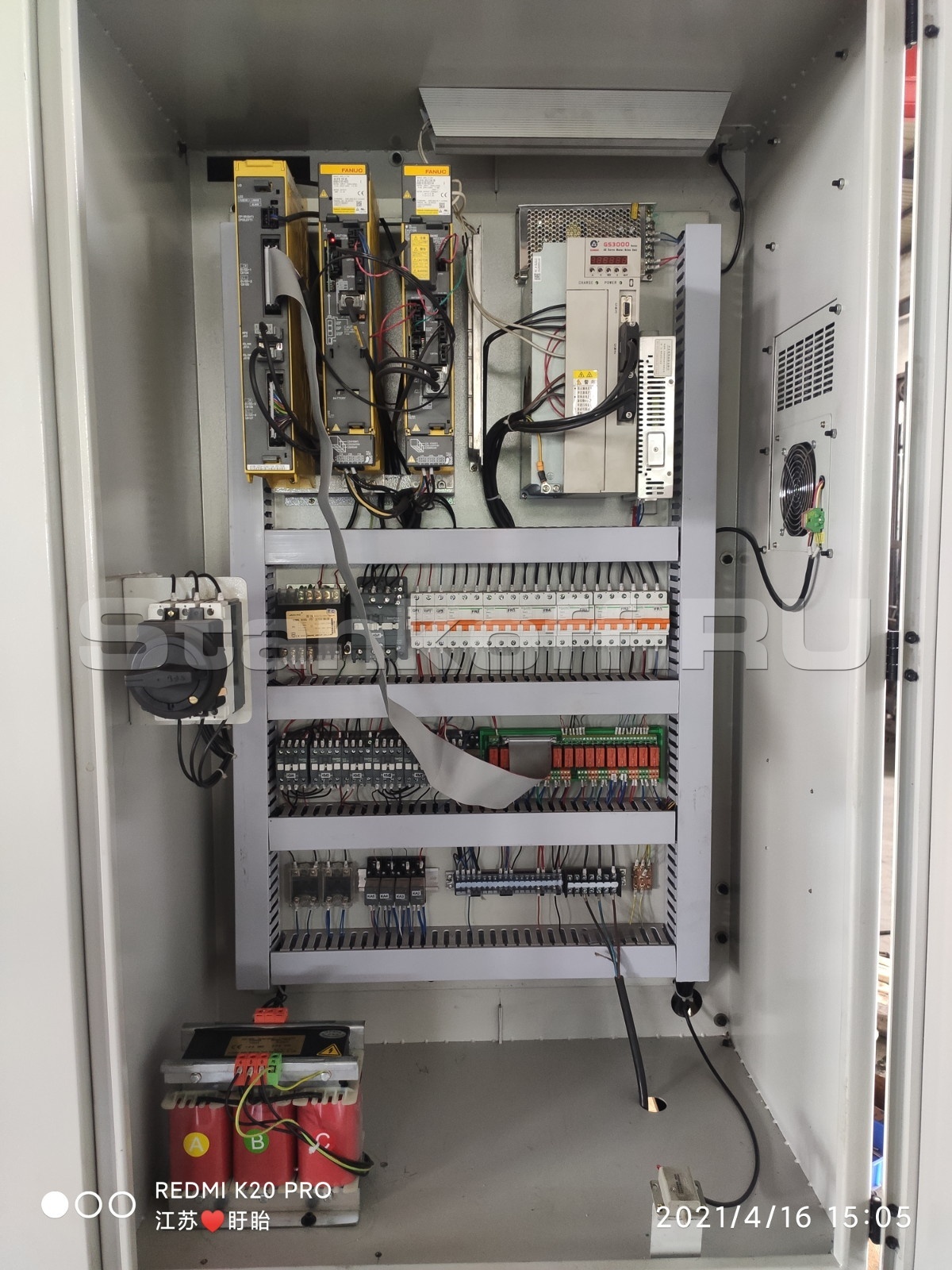

  • Шкаф с электрокомпонентами, степень защиты IP54

Стандартная комплектация

  • 3-кулачковый гидравлический патрон 200 мм
  • 11 кВт электродвигатель шпинделя
  • Гидравлическая задняя бабка
  • 12-ти позиционная гидравлическая револьверная голова Pragati
  • Система ЧПУ Siemens 808D Advanced
  • Серводвигатели Siemens по осям Х/Z
  • Система подачи охлаждающей жидкости (СОЖ)
  • Автоматическая система смазки направляющих
  • Вспомогательный источник света
  • Кабинетная защита
  • Комплект ЗИП

Опции

  • Деталеуловитель
  • Автоматический податчик прутка Fedek
  • Стружечный конвейер
  • Система управления FANUC 0i-TF PLUS

Конструктивные особенности


SINUMERIK 808D Advanced

SINUMERIK 808D Advanced

Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной и фрезерной технологии. Панель оператора из магниевого литья под давлением, а также высокая степень защиты, позволяют использовать системы ЧПУ SINUMERIK 808D и в жестких условиях окружающей среды.

Приводная система SINAMICS

Приводная система SINAMICS

Благодаря множеству технических инноваций приводная система SINAMICS задает новые масштабы в классе приводов для компактных токарных и фрезерных станков.

Возможности и точность системы ЧПУ и привода в полной мере раскрываются только при гарантированной передаче на оси станка. Именно здесь нужны двигатели подачи SINAMICS с их идеальными динамикой и точностью.

Двигатели шпинделей SINAMICS предлагают великолепное решение. Минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка.

Монолитная литая массивная станина из чугуна

Монолитная литая массивная станина из чугуна

Элементы конструкции станины отливаются из высокопрочного сплава чугуна Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термическую обработку. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.

Направляющие качения HIWIN (Тайвань)

Направляющие качения HIWIN (Тайвань)

Это универсальные и наиболее широко применяемые в промышленности, обладающие высокой грузоподъемностью и жесткостью.

Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания, помимо периодического добавления смазки, и могут прослужить долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода.

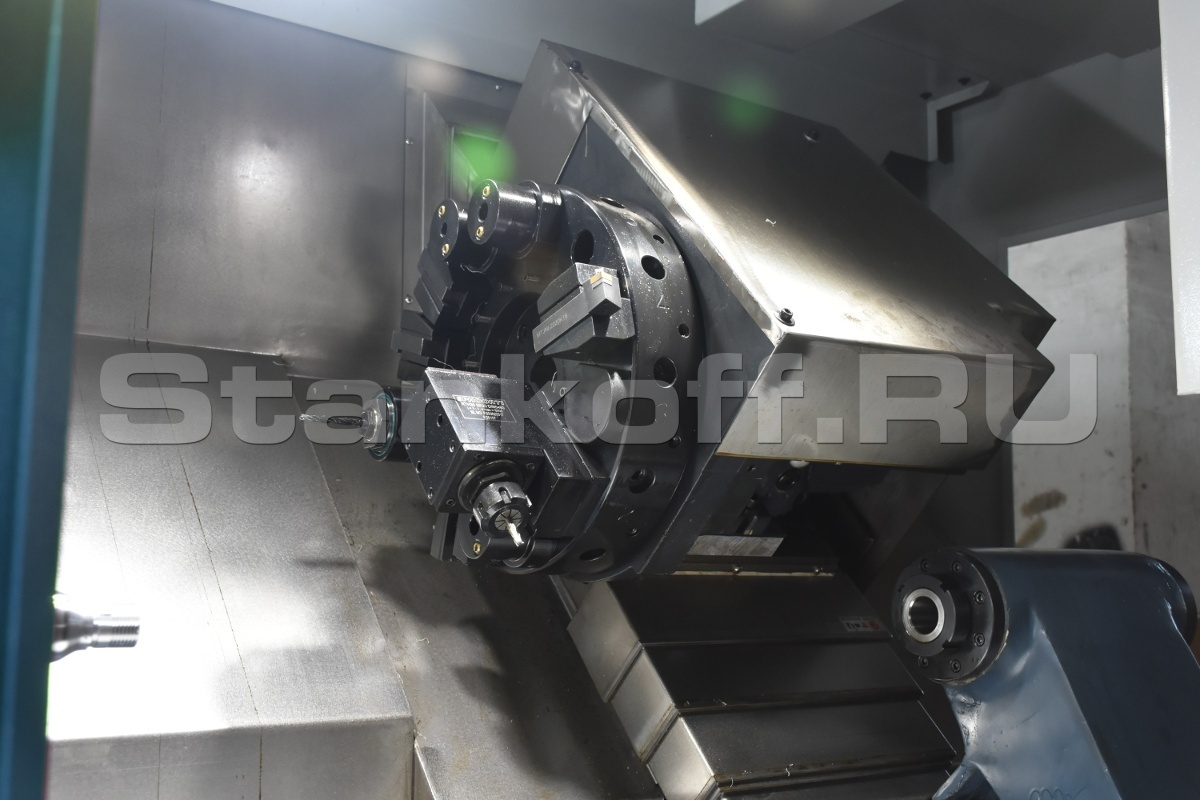

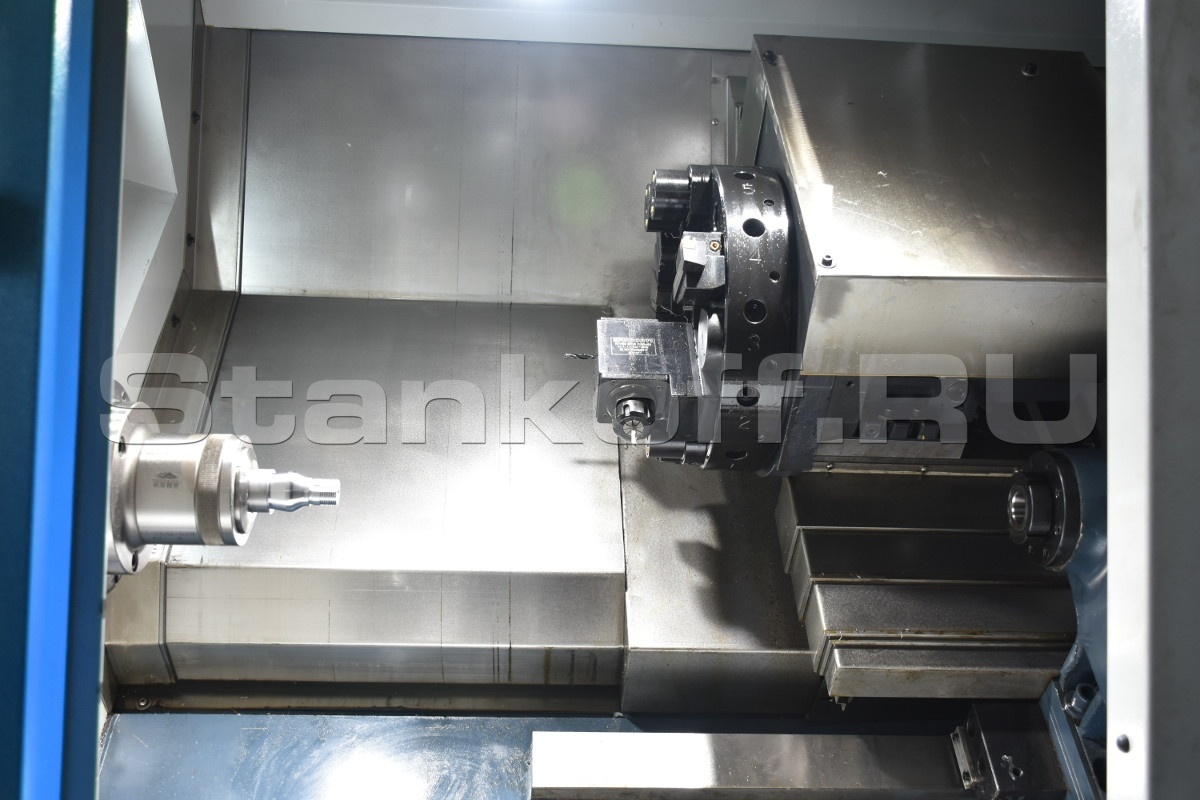

Гидравлическая револьверная 12-ми позиционная головка PRAGATI

Гидравлическая револьверная 12-ми позиционная головка PRAGATI

Максимальное количество устанавливаемых инструментов головки составляет – 12 шт., что делает ее более функциональной в сравнении с 4-х, 6-ти и 8-ми позиционной системой. Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 25 х 25 мм и расточными блоками диаметром 25 мм.

Высокоточный шпиндель

Высокоточный шпиндель

Станок оснащен высокоточным шпинделем, можно установить механические, гидравлические и цанговые патроны, что обеспечивает универсальные возможности обработки. Шпиндель оснащен двойным рядом роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, которые выдерживают радиальные и осевые нагрузки.

Конструкция блока базирования шпинделя

Конструкция блока базирования шпинделя

Блок базирования шпинделя, имеет симметричную конструкцию, что позволяет равномерно распределять усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка.

Способствует наилучшей защите и компенсации вибраций и образует более прочную и жесткую цельную структуру, что особенно нужно при обработке тяжелых заготовок, и при импульсной подаче.

Высокоскоростной электродвигатель главного привода

Высокоскоростной электродвигатель главного привода

Станок оснащен высокоскоростным серводвигателем. Вращение на шпиндель передается через ремень. Мощность электродвигателя главного привода – 7,5 кВт.

Шарико-винтовая передача (класс точности С3)

Шарико-винтовая передача (класс точности С3)

Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – инструментального блока (резцедержка).

Прецизионные шлифованные шарико-винтовые передачи обеспечивают высокую точность и повторяемость позиционирования инструмента (даже при высоких нагрузка при грубой обработке), плавное перемещение инструментального блока и его длительный срок службы.

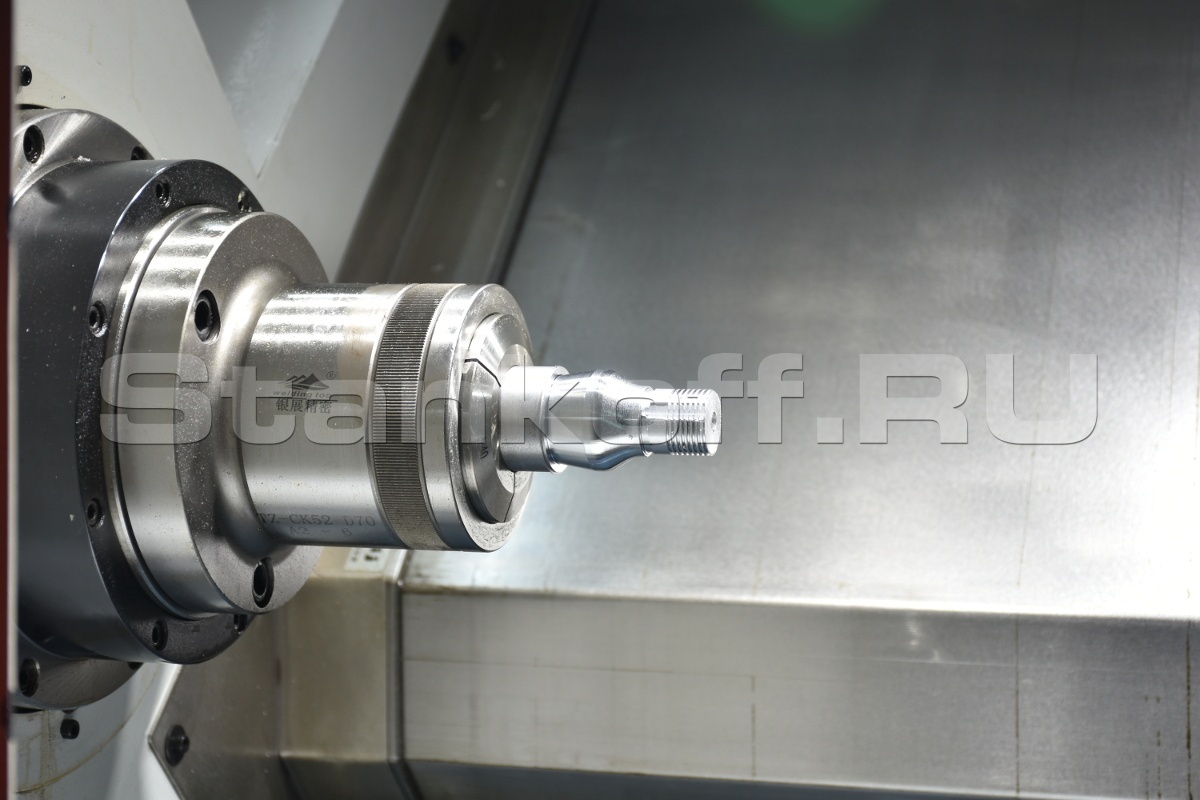

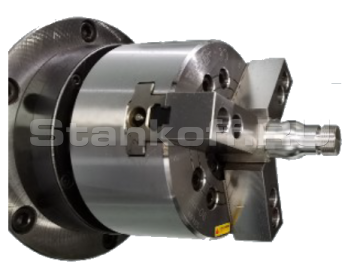

Гидравлический патрон

Гидравлический патрон

Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.) Точность центрирования обеспечивается за счет упруго деформируемых зажимных элементов (кулачков), перемещающимися в рабочем пространстве одновременно. За счет этого обеспечивается самоцентрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0.05 – 0.08 мм.

Автоматическая система смазки

Автоматическая система смазки

Обеспечивает бесперебойную своевременную смазку узлов станка.

Гидравлическая задняя бабка

Гидравлическая задняя бабка

Для увеличения точности обработки деталей, качества поверхности на станках данной серии установлена гидравлическая задняя бабка. Тем самым обеспечивая высокую надежность фиксации длинных заготовок.

Система подачи СОЖ

Система подачи СОЖ

Позволяет оптимизировать уделение стружки и тепла из зоны резания путем подачи смазочно-охлаждающих жидкостей через револьверную голову с высоким давлением. Тем самым режущая кромка инструмента дольше сохраняет свои заявленные характеристики, что позволяет экономит на инструменте и времени его замены.

Максимальная длина обработки (Расстояние между центрами), мм 500
Максимальный диаметр обработки над станиной, мм 400
Максимальный диаметр обработки над суппортом, мм 260
Шпиндель
Максимальные обороты 4000 об/мин
Проходное отверстие шпинделя, мм 62
Торец шпинделя A 2-6
Диаметр патрона, мм 160
Перемещение суппорта
Ход по оси Х, мм 210
Ход по оси Z, мм 500
X/Z ускоренное перемещение, м/мин 15 / 15
Инструментальный резцедержатель
Тип 12-ти позиционная гидравлическая револьверная голова Pragati
Количество инструмента 8
Размер инструмента, мм 20 x 20
Задняя бабка
Тип Гидравлическая
Максимальное перемещение, мм 80
Конус MT 4
Двигатель
Мощность двигателя, кВт 11
Насос СОЖ, ватт 120
Габаритные размеры:
Тип станины наклонная
Длина, мм 2800
Ширина, мм 1800
Высота, мм 1800
Вес, кг 2800
Габаритные размеры в упаковке:
Длина, мм 3000
Ширина, мм 2000
Высота, мм 2000
Вес, кг 3100
