Детальное описание

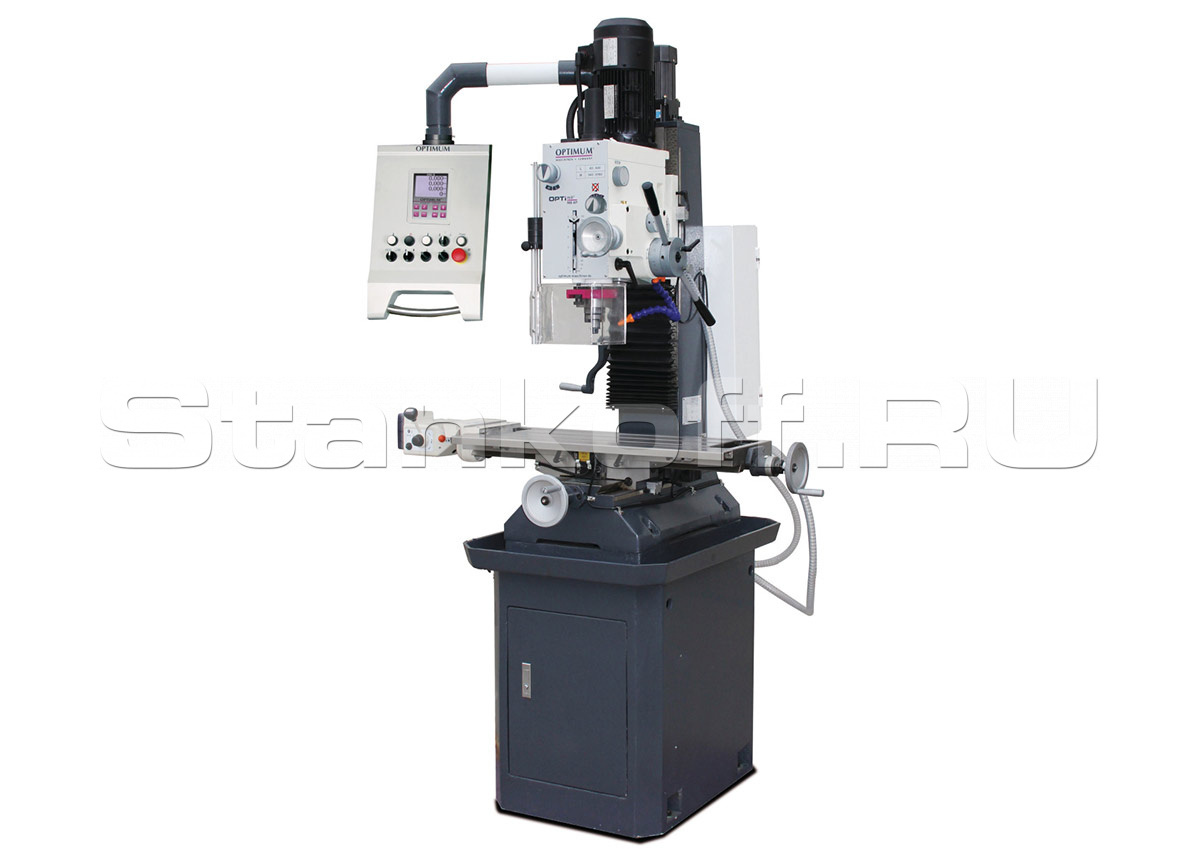

Универсальные сверлильно-фрезерные станки с цифровым индикатором положения DRO 5 и основанием из чугуна. MB 4PV с бесступенчатым электронным приводом.

Преимущества

  • Тяжелое, монолитное исполнение;
  • Масляная ванна зубчатого приводного механизма шпинделя;
  • Вращение шпинделя;
  • Электроннорегулируемый контроль скорости шпинделя;
  • Моторизованное позиционирование по оси Z;
  • Моторизованная подача по оси X;
  • Система охлаждения;
  • Cтаночный светильник;
  • Поворотная на ± 60° фрезерная головка;
  • Регулируемые клинья;
  • Шлифованные и шабреные направляющие типа “ласточкин хвост”, регулируемые клиновыми планками;
  • Большеразмерный защитный экран с конечным выключателем;
  • Автоматическая подача пиноли;
  • Цифровой индикатор положения DRO 5;
  • Функции сверления и нарезания резьбы;
  • Массивный чугунный корпус с каналом для стружки;
  • Массивное и крупногабаритное основание XY, точно обработанное с помощью Т-образных пазов и регулируемых клиньев.

MB 4P

  • Двухступенчатый качественный промышленный электродвигатель;
  • Большой диапазон скоростей от 95 до 3200 об/мин при 12 переключаемых скоростях.
Технические характеристики сверлильно-фрезерного станка OPTImill MB 4P
Напряжение 380 В
Мощность 2 кВт
Мощность привода 1.5 кВт
Конус шпинделя КМ4
Мах ø сверления 28 мм
Max ⌀ торцевой фрезы 63 мм
Max ⌀ концевой фрезы 28 мм
Максимальный диаметр рассверливания в стали 32 мм
Размер стола 800х240 мм
Max расстояние от шпинделя до стола 420 мм
Вылет вертикального шпинделя 258 мм
Поворот шпинделя ± 60 °
Диапазон скорости подачи по оси Z 0,1 - 0,26 мм/об
Частота вращения шпинделя 95 - 3200 (50 Гц), 114 - 3840 (60 Гц) об/мин
Количество скоростей шпинделя 6х2
Размер T-образных пазов на столе 14 мм
Кол-во T-образных пазов на столе 3
Расстояние между Т-образными пазами на столе 80 мм
Максимальная грузоподъемность 175 кг
Размер Т-образных пазов стола 14 мм
Подключение сжатого воздуха 700-1060 кПа
Ручное перемещение по оси X 560 мм
Ручное перемещение по оси Y 195 мм
Ручное перемещение по оси Z 350 мм
Патрон шпинделя MT 4
Диапазон поворота фрезерной головки по Z - X плоскости ± 45 °
Ход шпинделя 120 мм
Диапазон автоподачи шпинделя 0.1 -0.18- 0.26 мм/об
Вес 495 кг
Вес (брутто) 565 кг

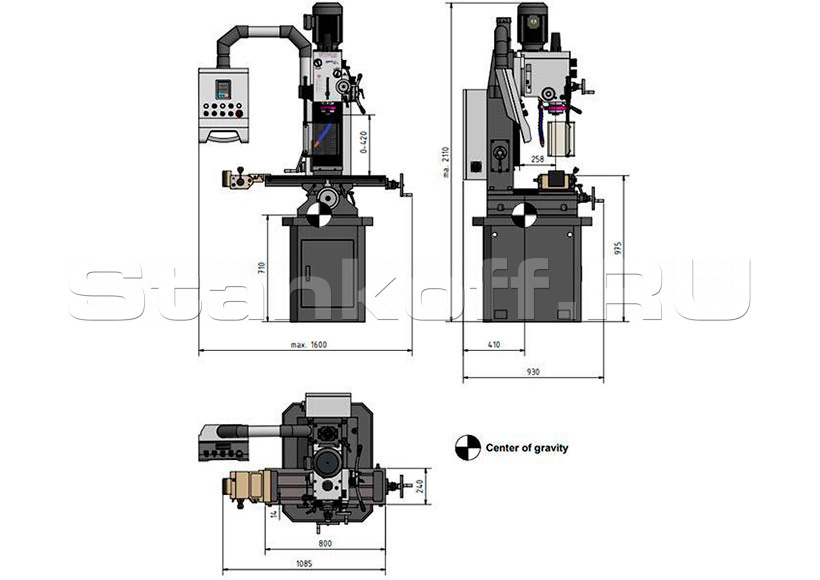

Габариты (Д*Ш*В) 1000x1300x2220 мм
Габариты упаковки (Д*Ш*В) 1240x950x2160 мм
