Линейный подшипник HGW15CC

Контакты

Станкофф.РУ

+7 (800) 5555-770

Детальное описание

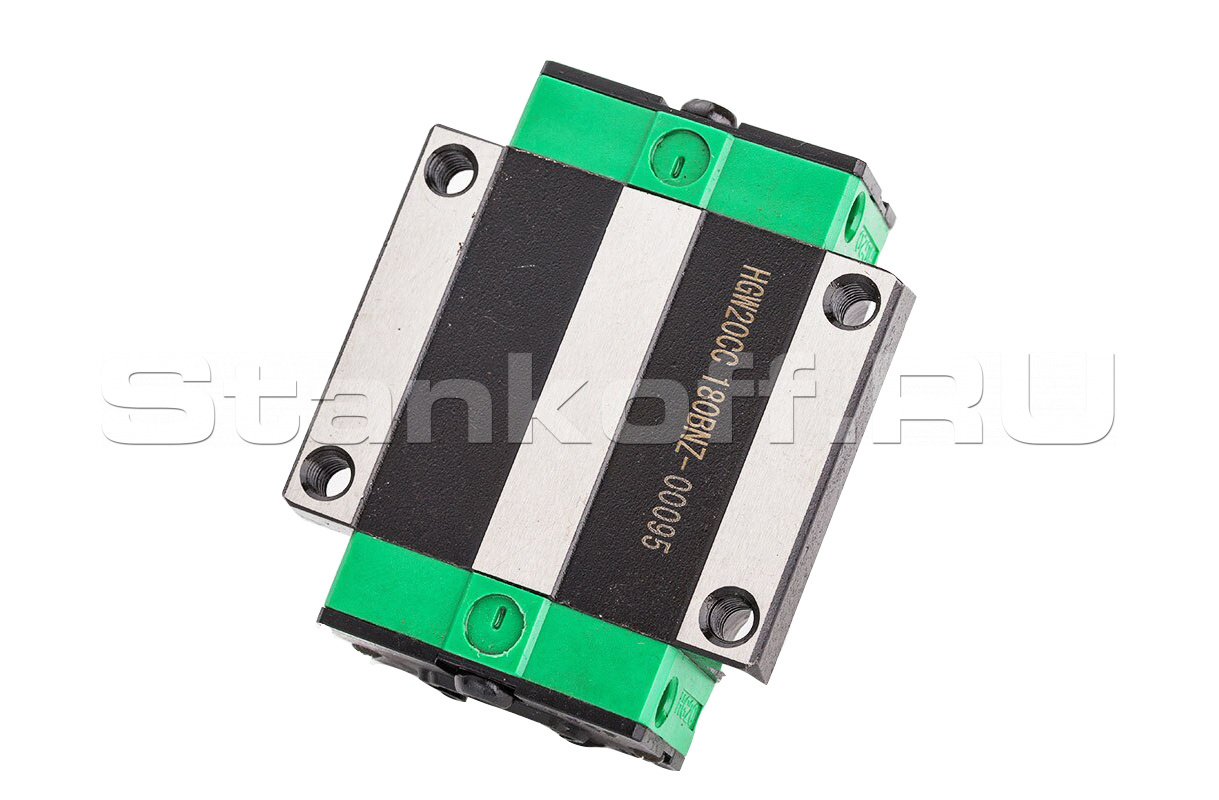

Линейный подшипник HGW15CC ( с фланцем) для профильных рельсовых направляющих HGR15. Конструктивно каретка HGW15CC состоит из корпуса в котором расположены два ряда металлических шариков, их перемещение происходит в замкнутом контуре. Для смазки в линейном подшипнике HGW15CC предусмотрены отверстия в которые вворачивается пресс-масленки.

Технические характеристики линейного подшипника HGW15CC
Тип направляющей	шариковые направляющие
Класс точности	SP - супер-прецизионный
Типоразмер	15
Характеристики каретки
B, мм	38
B1, мм	4.5
C, мм	30
G, мм	5.3
H, мм	24
H1, мм	4.3
H2, мм	4.5
H3, мм	5.5
L, мм	61.4
L1, мм	39.4
M	M5
N, мм	16
T, мм	6
T1, мм	8.9
T2, мм	6.95
W, мм	47
Версия каретки	без сепаратора
Высота каретки	стандартной высоты
Длина каретки	стандартной длины
Код предварительного натяга	Z0
Предварительный натяг, С	0.02
Серия кареток	HGW-CC
Тип конструкции каретки	фланцевого исполнения
Ширина каретки	стандартной ширины
Вес каретки, кг.	0.17
Характеристики рельса
E, мм	*
HR, мм	15
P, мм	60
WR, мм	15
Болты для рельса	M4x16
d, мм.	4.5
D, мм	7.5
h, мм.	5.3
Вес рельса, кг/м	1.45
Нагрузки
Статическая грузоподъемность C0, Н	25310
MX, кНм	170
MY, кНм	150
MZ, кНм	150
