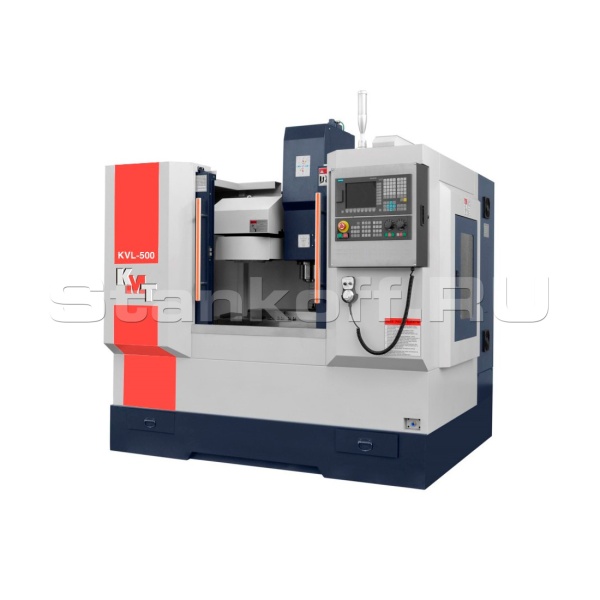

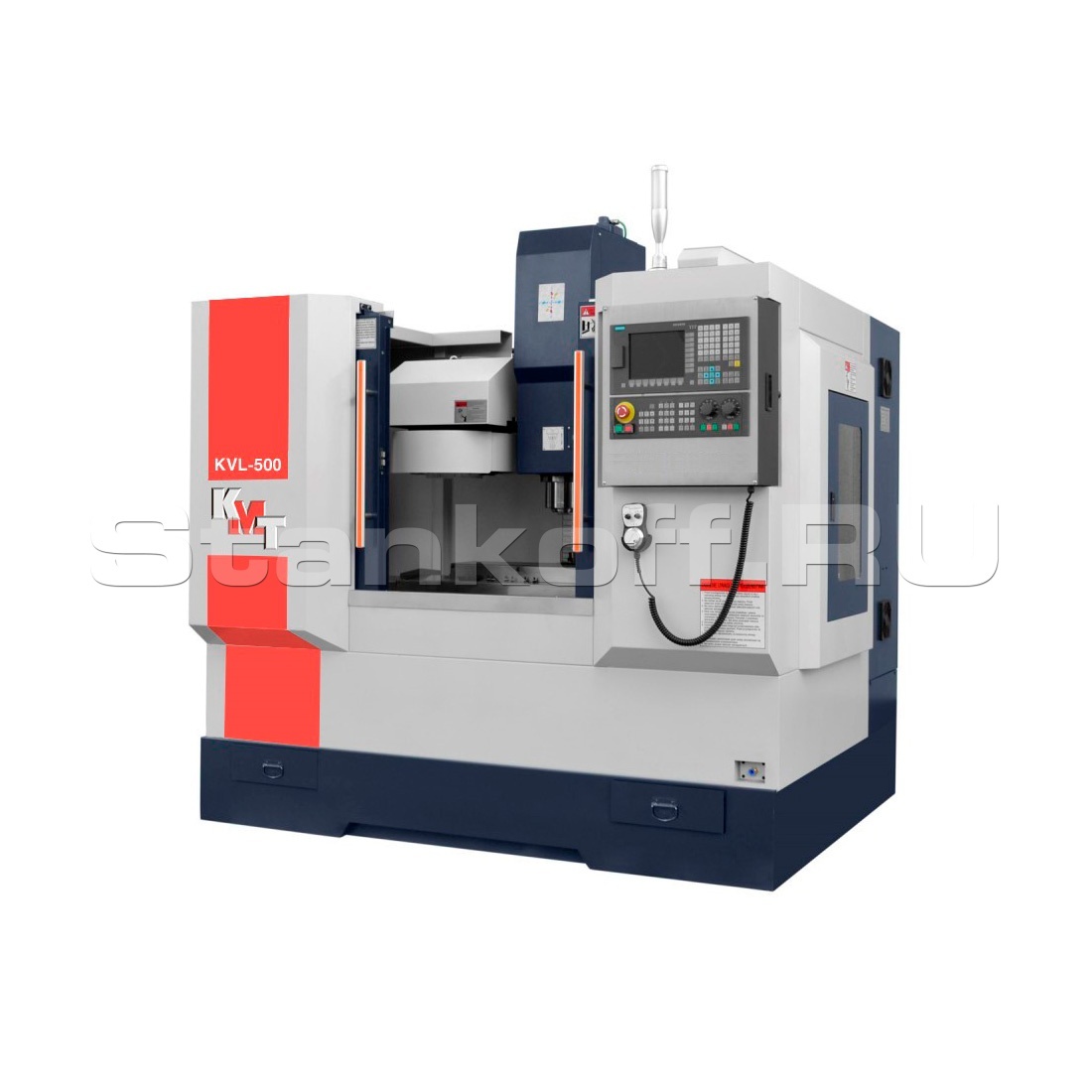

Вертикальный обрабатывающий центр с ЧПУ KVL QZ 600


Вертикальный обрабатывающий центр с ЧПУ KVL QZ 600
Контакты
Альберт

+7 (995) 888-07-13


Реклама Рекомендуем предложения

Детальное описание

Вертикально-фрезерный обрабатывающий центр — это компактный, современный обрабатывающий центр с ЧПУ для еденичного и средне серийного производства. Предназначен для высокопроизводительной и точной обработки заготовок из стали, чугуна, цветных металлов. Система ЧПУ Siemens 808D идеально подходит для обработки деталей имеющих сложную форму, например, пресс-формы. Станок позволяет выполнять такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей.

Область применения

Вертикально-фрезерные обрабатывающие центры применяются во всех отраслях машиностроительной и автомобильной промышленности, приборостроении, авиа и энергетической промышленности.

Конструктивные особенности


Цельнолитая чугунная станина

Цельнолитая чугунная станина

Основные компоненты станины изготавливаются из высококачественного чугуна, проходят термическую обработку и искусственное старение (снятие внутренних напряжений), что дает возможность применять высокоскоростные режимы обработки, тем самым обеспечивая отсутствие вибраций и высокую точность.

Шпиндель

Шпиндель

Шпиндель производства компании VOLIS (Тайвань), характеризуется высокой точностью и повышенной жесткостью. Передача крутящего момента происходит за счет ременной передачи. Крутящий момент достигает 35 / 47,8 Нм (постоянный/ пиковый). Для шпинделя предусмотрена бесступенчатая регулировка скорости вращения в его диапазоне скоростей. С помощью встроенного датчика положения шпиндель может выполнять свою ориентацию и функцию жесткого нарезания резьбы.

Линейные направляющие качения

Линейные направляющие качения

На станке установлены линейные направляющие качения по осям X/Y/Z производства HIWIN или PMI (Тайвань), обеспечивающие высокую скорость и точность позиционирования.

Система ЧПУ Siemens

Система ЧПУ Siemens

Станки укомплектованы одной из самых распространенных систем ЧПУ в России - Siemens.
Особенности системы ЧПУ Siemens Sinumerik 808D:
- Изысканная и надежная система ЧПУ;
- Система ЧПУ оборудована портом USB и сетевым портом, находящимся на передней панели для удобного использования;
- Функция передачи данных, пульт перемещений MPG;
- Литая панель управления изготовлена из износостойкого пластика, клавиши клавиатуры покрыты пленкой. Высокая надежность и водонепроницаемость обеспечивают хорошую работу системы управления в жестких условиях эксплуатации;
- Компактность и функциональность 3-х осевой обработки;
- Цветной дисплей и большой размер клавиатуры максимально удобно подходят для работы оператора станка;
- Интерфейс на русском языке.

Приводы подач по осям X/Y/Z

Приводы подач по осям X/Y/Z

На станке установлены оригинальные приводы подач от производителя Siemens, что обеспечивает высокую надежность и плавность перемещений.

Противовес по оси Z

Противовес по оси Z

Мощная чугунная колонна с противовесом шпиндельной бабки обеспечивает высокую скорость и максимальную точность перемещений по оси Z.

Стандартная комплектация станка


Автоматическая система смены инструмента

Автоматическая система смены инструмента

Обрабатывающий центр KVL600 оснащен 16 позиционной системой смены инструмента – тип «зонтик». Время смены инструмента – 8 секунд.

Система подачи СОЖ

Система подачи СОЖ

На станке установлена система подачи СОЖ с баком емкостью 80 литров.

Автоматическая система смазки

Автоматическая система смазки

Автоматическая импульсная система смазки обеспечивает централизованную своевременную смазку по основным движущимся элементам – направляющим и ШВП, что сокращает их износ в разы.

Транспортер для удаления стружки шнекового типа с тележкой

Транспортер для удаления стружки шнекового типа с тележкой

Эффективно удаляет стружку из зоны резания и позволяет работать на станке без остановок на обслуживание. С шнековым конвейером поставляется корзина для сбора стружки.

Кондиционер электрошкафа

Кондиционер электрошкафа

Кондиционер электрошкафа обеспечивает охлаждение компонентов электрошкафа при работе оборудования в двух-трех сменном режиме. Компенсирует перепады температур в цехе, особенно при превышении температурных норм эксплуатации.

Электрокомпоненты Siemens/Omron/Schneider

Электрокомпоненты Siemens/Omron/Schneider

Электрошкаф полностью соответствует нормам СЕ, что указывает на соответствие продукции всем необходимым требованиям законодательства Европейского Союза. Основные компоненты установленной электроники принадлежат компаниям Siemens, Omron и Schneider.

Телескопическая защита направляющих по всем осям

Телескопическая защита направляющих по всем осям

Полностью закрытая рабочая зона с защитными телескопическими кожухам по осям XYZ обеспечивает надежность и защиту от протекания СОЖ.

Маховик перемещений по осям

Маховик перемещений по осям

Поворотная стойка системы ЧПУ Siemens 808 оснащена маховичком, который позволяет в разы сократить время наладки станка, обеспечивает перемещение рабочих органов станка по 4-м осям (в случае дополнительной установки 4-ой оси).

Сигнальная лампа

Сигнальная лампа

Основная функция сигнальной лампы - цветовая визуализация состояния станка, удаленно сообщает работнику о состоянии станка.

Освещение рабочей зоны

Освещение рабочей зоны

Современное LED освещение в положении сверху обеспечивает полное освещение рабочего пространства станка и контроля рабочей зоны в процессе эксплуатации.

Пистолет обдува воздухом

Пистолет обдува воздухом

Пистолет для обдува рабочей зоны сжатым воздухом облегчает удаление стружки с заготовки и уборки рабочей зоны станка.

Система ЧПУ Siemens 808DA
Размеры рабочего стола, мм 800 × 320
Т-обр. пазы (кол-во х ширина х расстояние), шт. х мм х мм 3 х 16 х 90
Максимальная нагрузка на стол, кг 300
Расстояние от направляющих колонны до оси шпинделя, мм 380
Расстояние от торца шпинделя до поверхности рабочего стола, мм 100 - 560
Перемещения
Перемещение по оси X, мм 600
Перемещение по оси Y, мм 360
Перемещение по оси Z, мм 460
Ускоренные перемещения по осям X/Y/Z, м/мин 18/18/16
Рабочая подача, мм/мин 1 – 8 000
Шпиндель
Хвостовик шпинделя BT - 40
Максимальные обороты шпинделя, об/мин 8 000
Тип привода Ремень
Мощность главного двигателя, кВт 5,5/7,5
Инструментальная система
Тип Зонтик
Емкость магазина инструмента, шт. 16
Максимальный диаметр устанавливаемого инструмента, мм ф90
Максимальная длина устанавливаемого инструмента, мм 250
Максимальный вес устанавливаемого инструмента, кг 8
Время смены инструмента, сек 8
Прочие требования
Потребляемая мощность, кВА 15
Давление воздуха, Bar 5~8
Напряжение и частота тока 380V±10% 50Hz
Температурный режим работы оборудования 0°~40°
Влажность в помещении 20%~80%
Объем бака СОЖ 80 л
Точность
Точность позиционирования по осям X/Y/Z, мм ±0.020
Повторяемость по осям X/Y/Z, мм ±0.010
Габариты оборудования
Габаритные размеры (Длина х Ширина х Высота), мм 2600×2000х2450
Вес станка, кг 2500
