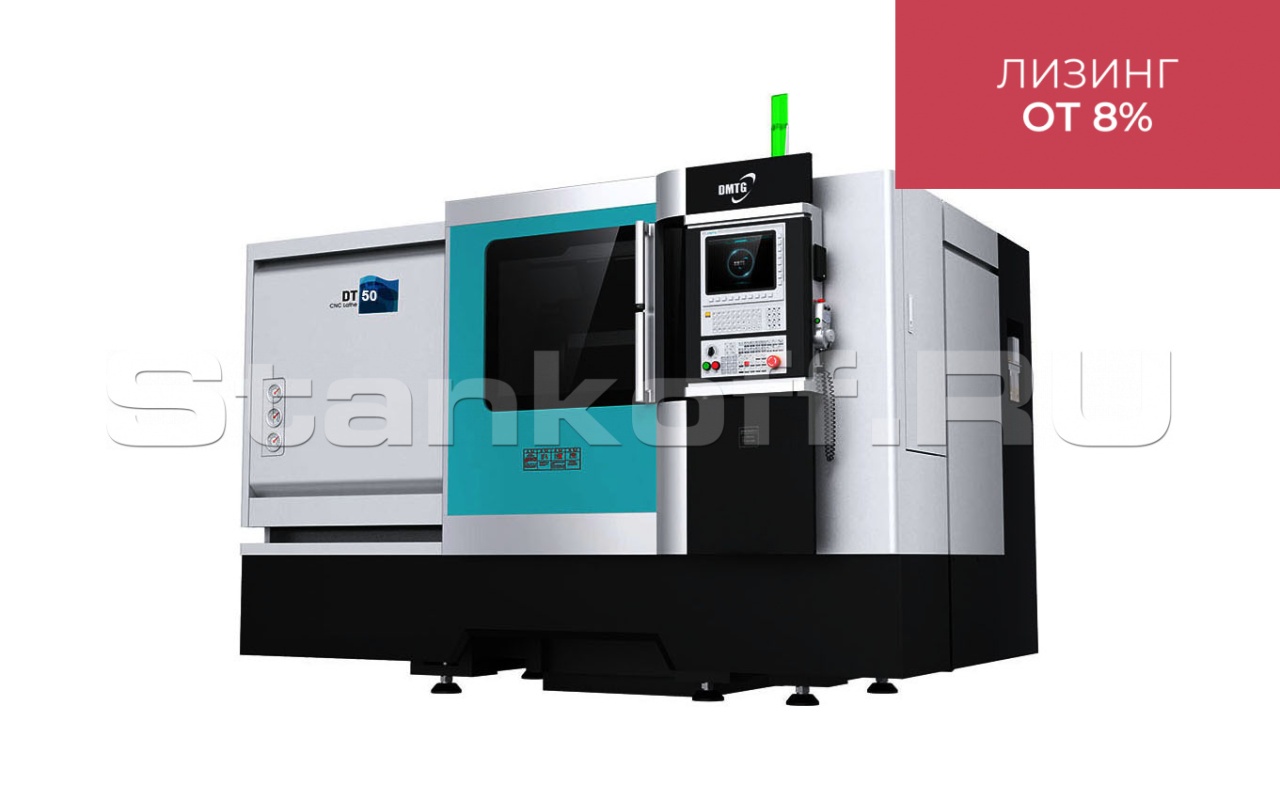

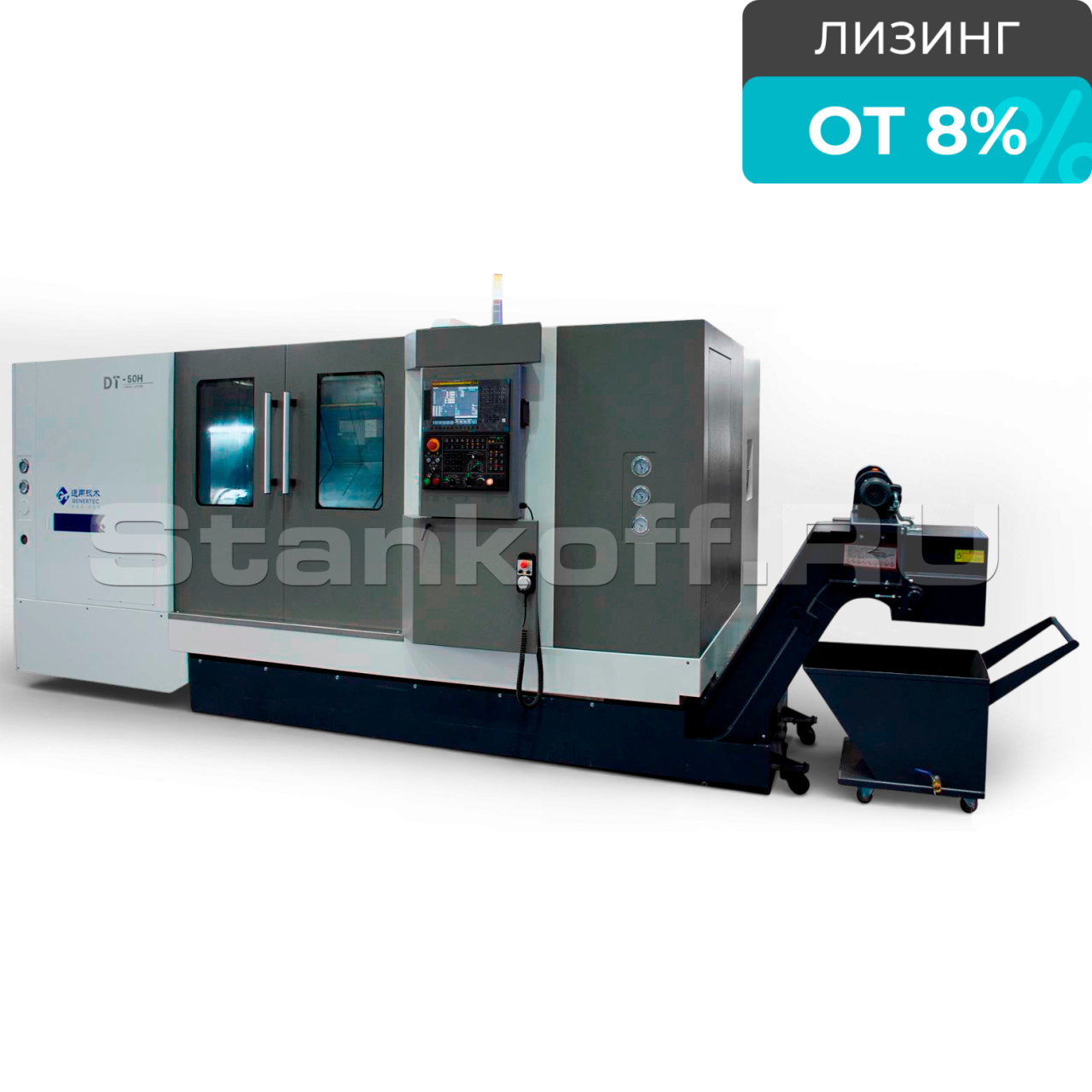

Высокоскоростной многофункциональный токарный станок с ЧПУ DMTG DT50

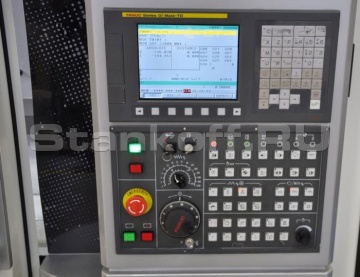

Высокоскоростной многофункциональный токарный станок с ЧПУ нового поколения для прецизионной обработки деталей среднего размера в условиях серийного производства. Предназначен для обработки заготовок из стали, цветных металлов и сплавов в аэрокосмической, автомобильной, подшипниковой промышленности, энергетическом и нефтегазовом машиностроении, военно-промышленном комплексе. Специально разработан с учетом возможности встраивания в состав автоматических и роботизированных поточных линий. Большое рабочее пространство позволяет удобно разместить дополнительные приспособления и устройства автоматической загрузки/выгрузки заготовок. Станок оснащен системой самодиагностики, перегрузочными и защитными устройствами и приспособлен для длительной непрерывной работы, в том числе в составе производственных линий. Инновационная система ЧПУ Fanuc 0i TF Plus (опция: Siemens 828D) идеально подходит для управления обработкой деталей сложной формы. Компактная высокоинтегрированная конструкция с максимальной степенью автоматизации, высокой жесткостью и вибростойкостью. Рассчитана с помощью методов динамического анализа и конечных элементов.

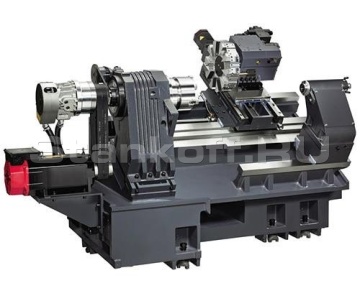

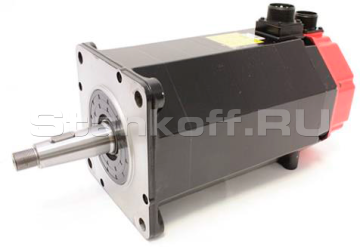

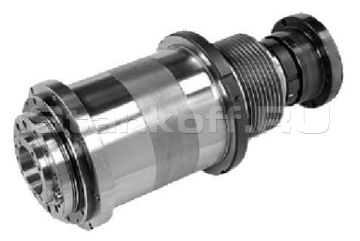

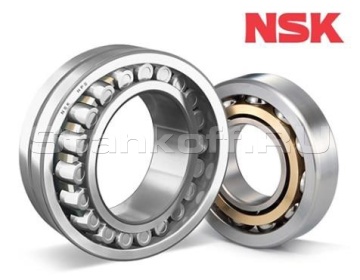

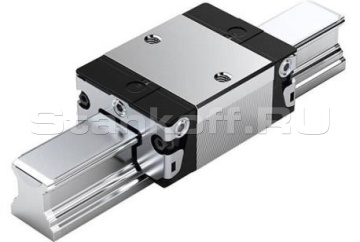

Высокоскоростной прецизионный шпиндель 3 500 об/мин установлен на прецизионные подшипники NSK (Япония). Сервоприводы шпинделя и по осям Fanuc серии βi. Циркуляционная система смазки шпиндельной бабки. Шпиндель станка прошел высокоскоростную динамическую балансировку на специальном испытательном стенде, отсутствие вибраций и резонанса гарантирует стабильно высокую точность обработанных деталей. Основные узлы станка имеют усиленную конструкцию, изготовлены из высокопрочного чугуна, прошли термообработку и искусственное старение и не имеют внутренних напряжений. Жесткая вибростойкая станина с углом наклона 40° и многочисленными ребрами жесткости, изготовленная из высококачественного серого чугуна. Высокоскоростные линейные направляющие качения ТНК (Япония) с максимальной скоростью перемещений 30 м/мин.

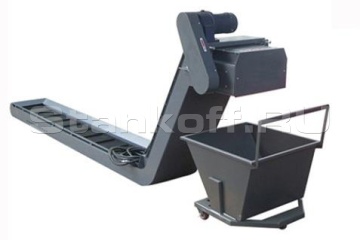

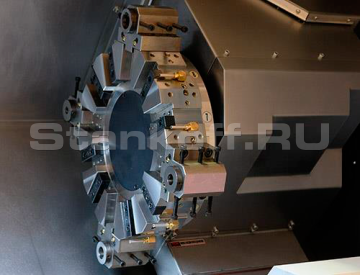

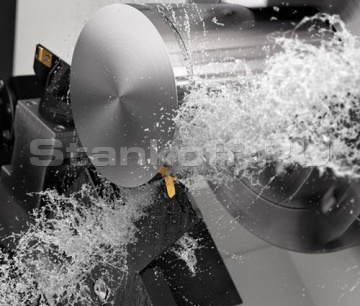

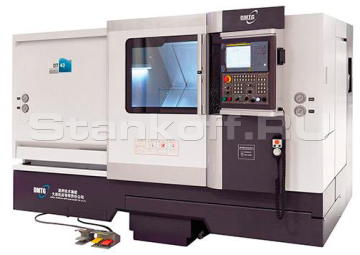

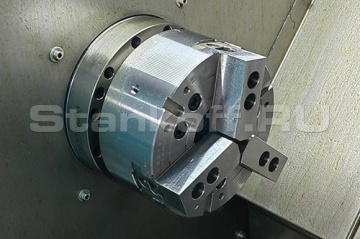

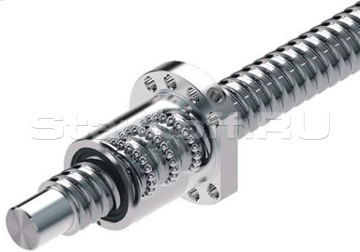

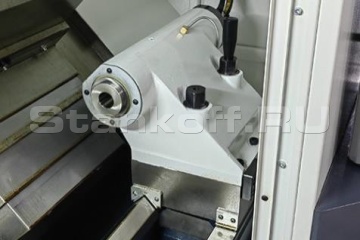

Высокоточные шлифованные шариковые винты ТНК (Япония) с предварительным натягом класса точности С3. Шариковые винты установлены на опоры с прецизионными подшипниками NSK (Япония) и подключены к серводвигателям с помощью высококачественной безлюфтовой муфты. Быстрый и точный зажим заготовки в гидравлическом 3-кулачковом токарном патроне 150 мм. Высокоскоростной гидравлический сменщик инструмента револьверного типа на 12 инструментов со временем смены инструмента 0,45 с. Высокая жесткость и вибростойкость станка позволяют работать с большим съемом стружки, использовать прогрессивные режимы резания и полностью раскрыть потенциал современного режущего инструмента. Гидравлическая задняя бабка (опция: программируемая задняя бабка). Система подачи СОЖ с баком объемом 330 литров. Автоматическая импульсная система смазки направляющих и ходовых винтов. Высокопроизводительный ленточный конвейер для удаления стружки. Может быть смонтирован сбоку или сзади станка. Полностью закрытая рабочая зона с защитными устройствами. Передняя раздвижная дверца с большим прозрачным окном из бронированного стекла. Микропереключатели предотвращают запуск станка при открытых дверцах и блокируют их во время работы. Управление зажимом / разжимом токарного патрона и выдвижением / отводом пиноли задней бабки - с помощью М-функции или ножной педалью.
