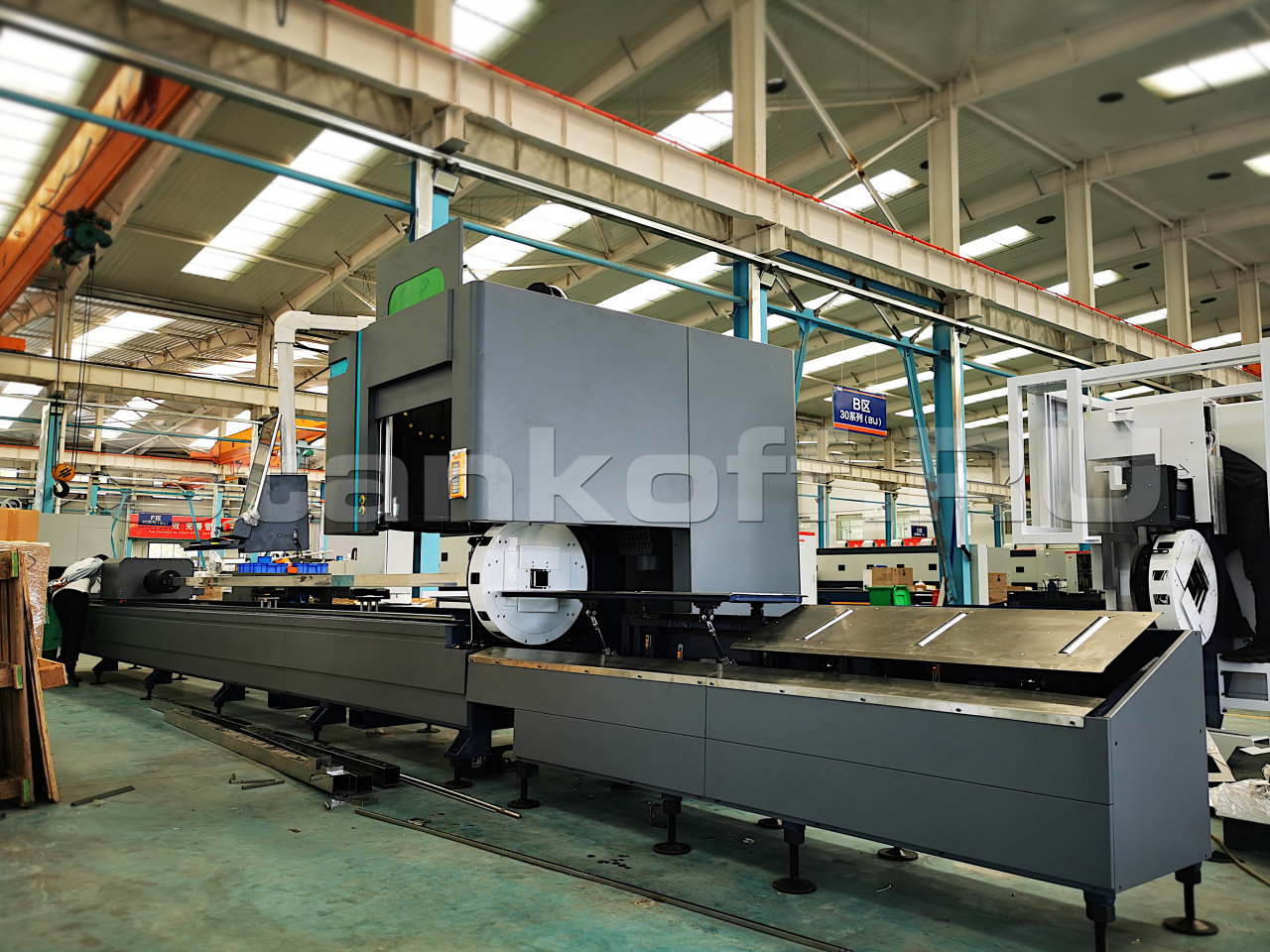

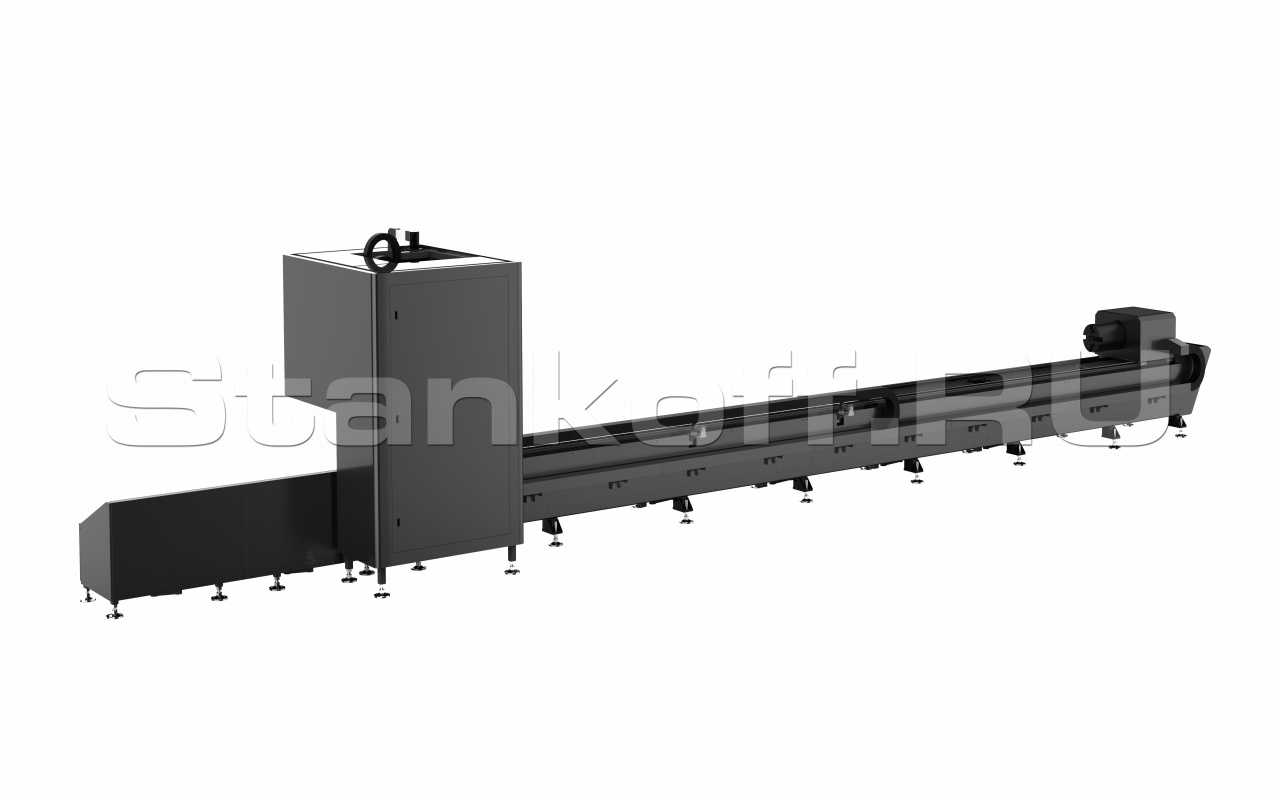

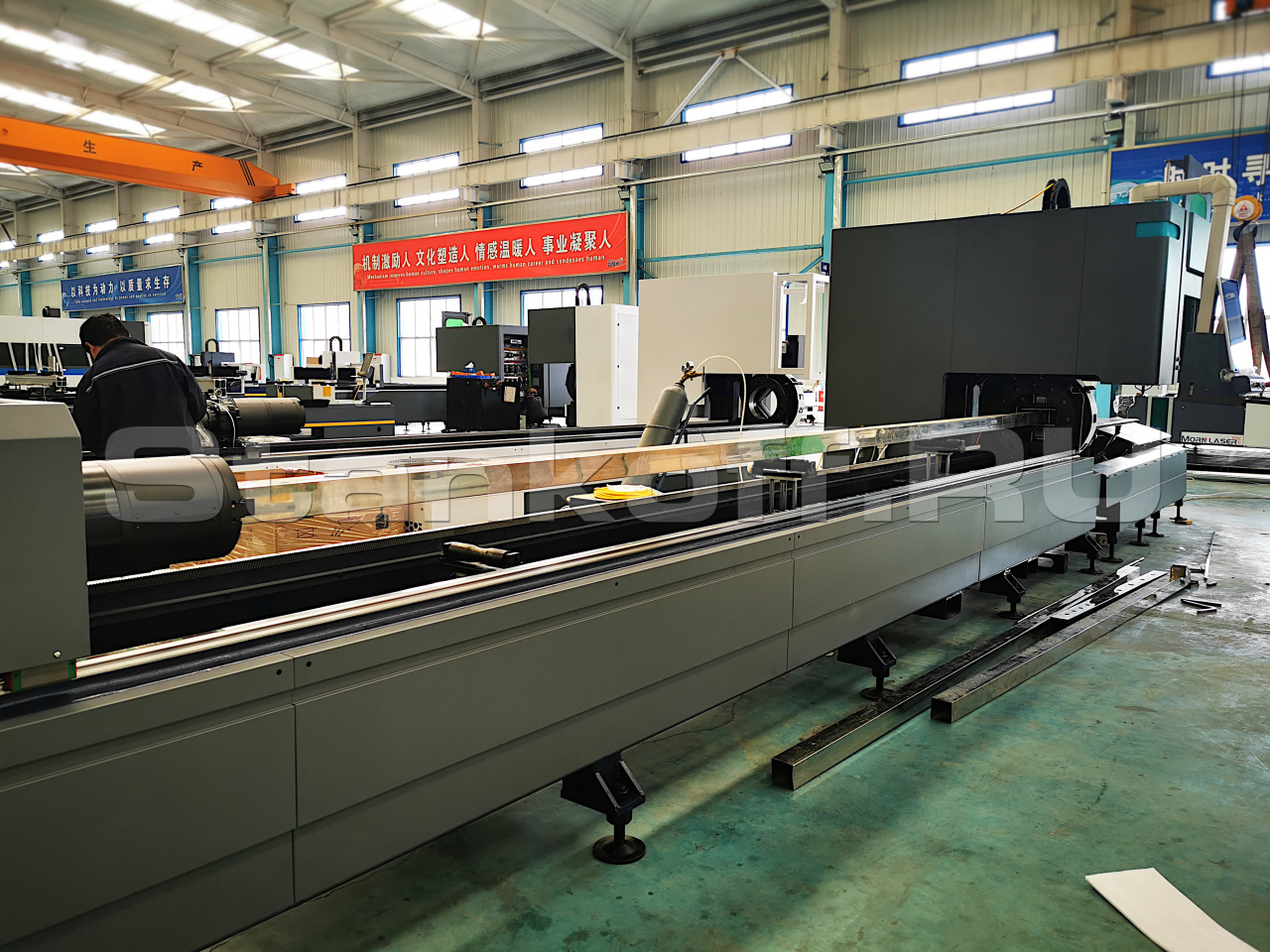

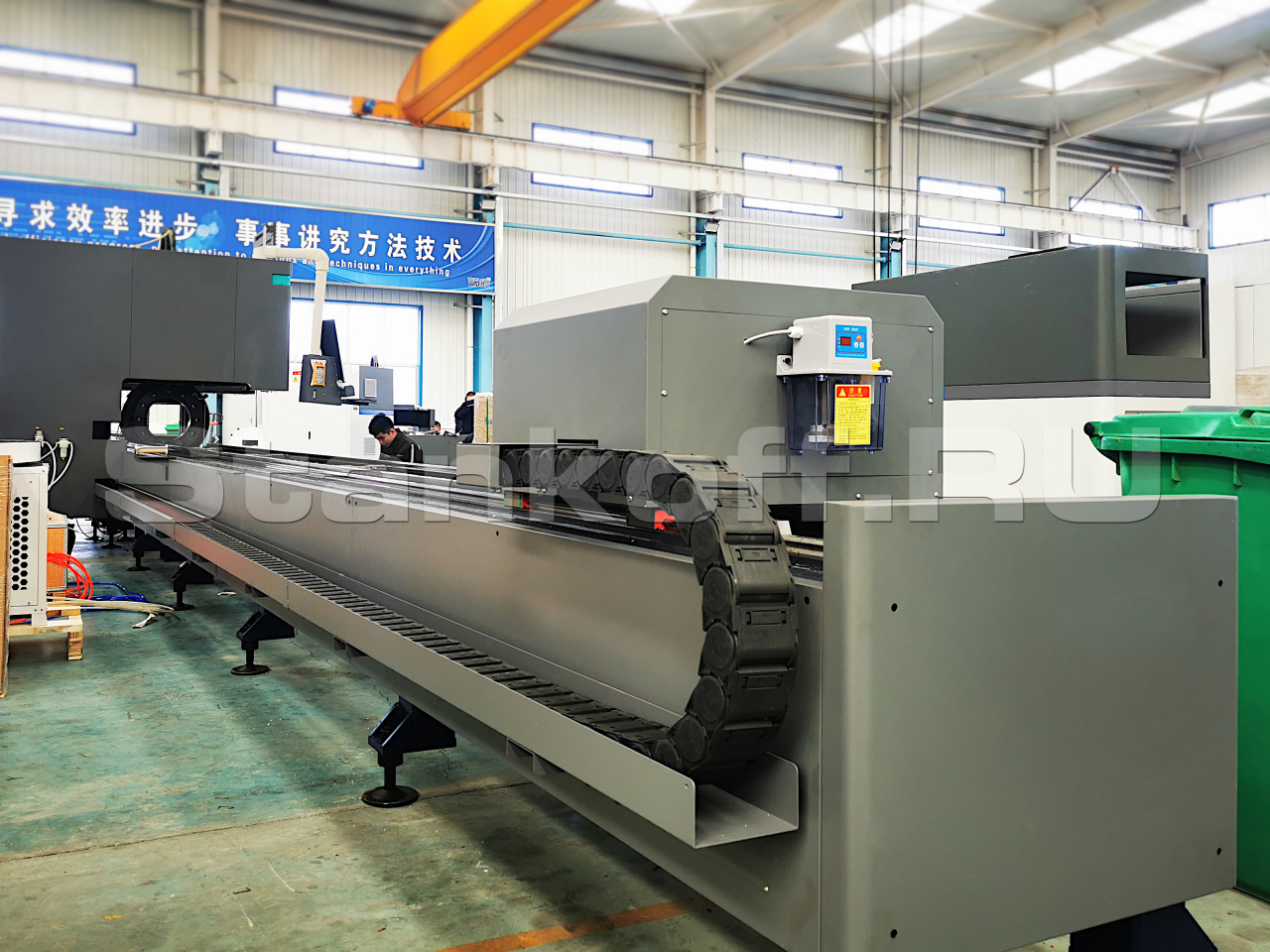

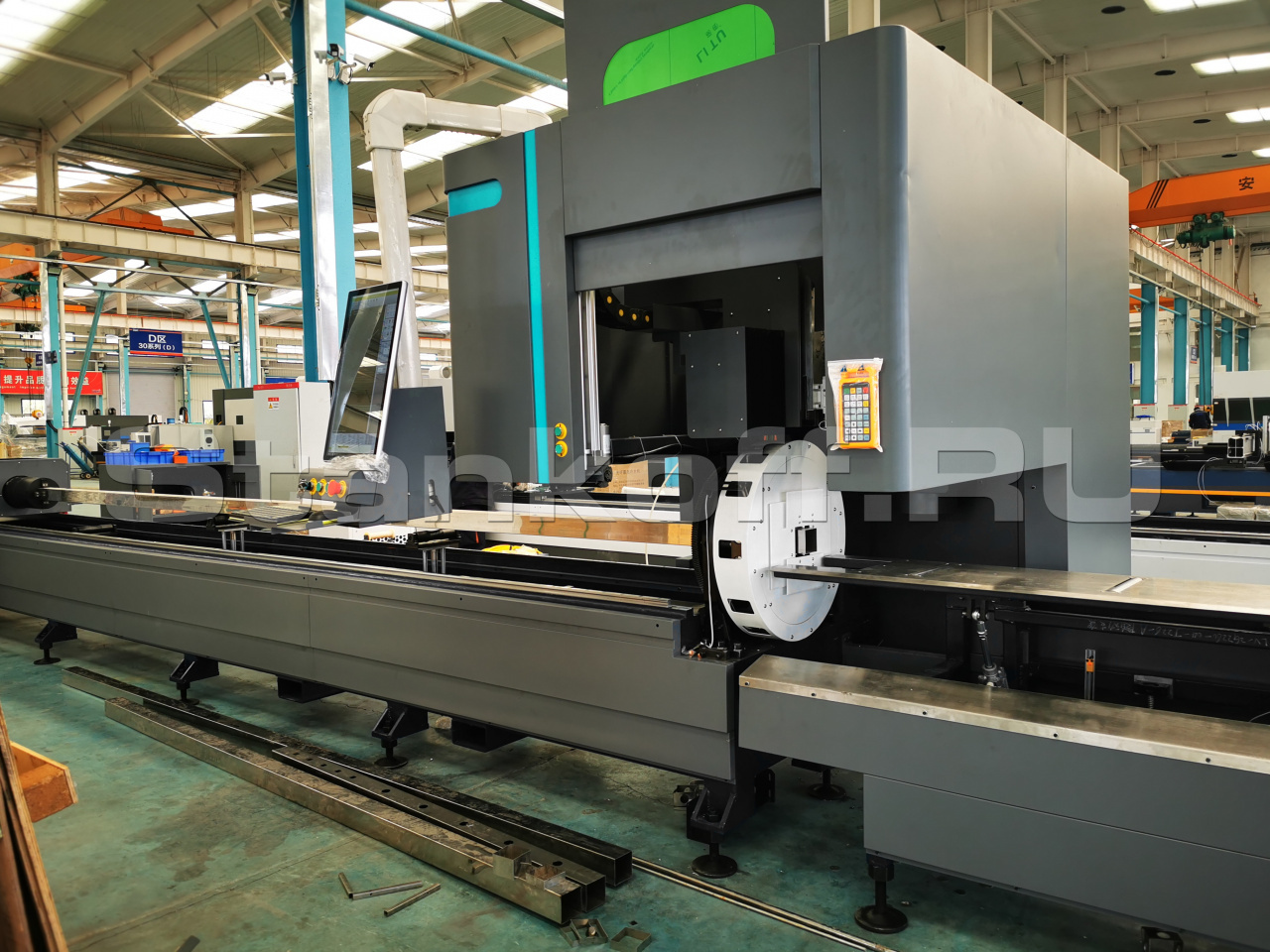

Оптоволоконный лазерный труборез с сервостолом и активной поддержкой труб STL-T6035/3000 Raycus Servo Nesting
Детальное описание
Современный станок для резки труб из нержавеющей, углеродистой, марганцевой стали, латуни, алюминия и т.д круглой, квадратной, эллиптической, шестигранной формы, D-образных труб, с оптоволоконным лазерным излучателем и электронной системой управления ЧПУ. Может обрабатывать трубы различных диаметров и длин. Широко используется в различных отраслях промышленности.
Отличительная особенность данной модели активная (сервомеханическая) поддержка труб. Из плюсов - повышение точности реза из-за отсутствия провисания, повышение производительности станка. Остроконечная голова позволяет "подлазить" в самые труднодоступные места (угол швеллера, двутавра). Функция нестинга позволяет разместить сразу несколько чертежей на одной заготовке.
Преимущества
- Низкая стоимость и низкие эксплуатационные расходы:
экономия энергии и экологичность. Коэффициент фотоэлектрического преобразования составляет 25% — 30%. Расход электроэнергии составляет 20%—30% от общего расхода станка с СО2 лазерами. Волоконная линия передачи не требует отражающей линзы, тем самым снижая расходы на техобслуживание и текущий ремонт;
- Идеальный промышленный дизайн
в соответствии с современными требованиями эргономики. Компактная конструкция, легко адаптируемая к производственным требованиям. Все установки спроектированы с помощью CAD, CAM и CAE – это технологии, состоящие в использовании компьютерных систем для анализа геометрии, моделирования и изучения поведения продукта для усовершенствования и оптимизации его конструкции;
- Простая программа
для чертежей резки с автоматически регулируемой скоростью подачи и выходной мощностью для каждого изготавливаемого с помощью ЧПУ изделия;
- Высокая производительность
высокая скорость резки, качественный рез, быстрая перенастройка на различные толщины;
- Легкость в использовании и безопасность:
простая и безопасная система смены сопел с сохранением центрирования луча, быстрая замена защитного стекла, автоматический контроль высоты резки, система аварийного оповещения;
- Доступность запасных частей
Особенности конструкции
![Станина из листа и труб](https://www.prostanki.com/img/upload/GYlLEqkRClzRv1_8492929126.jpeg)
Станина из листа и труб
Комбинированная станина сварена из высококачественной листовой стали и стальных труб и подвержена высокотемпературному отжигу. Все сварные швы выполняются исключительно в защитной атмосфере. Данная процедура обеспечивает долгий срок службы станка без механических деформаций.Листовая станина обладает значительными преимуществами по сравнению с станиной из труб, такими как больший вес, прочность и надежность, отсутствие вибраций при работе и, как следствие, обеспечивает стабильный, качественный и точный рез.
![Сервостол для поддержки и автоматической выгрузки](https://www.prostanki.com/img/upload/sLQucHmhtUOuWR_8963574687.png)
Сервостол для поддержки и автоматической выгрузки
Сервостол с активной поддержкой исключает провисание длинной трубы. Идеален для заготовок как круглого, так и не круглого сечения, позволяет отслеживать контур трубы на всех этапах вращения изделия, чего не позволяет сделать стандартная поддержка в форме цилиндра. Функция наклона стола, даёт возможность скатить трубу в зону приёма, снижая количество физической работы оператором станка. Сервостол оборудован ящиком для сбора продуктов резки с поворотными колесиками, который обеспечивает эффективный сбор материалов.![Пневматические зажимные патроны](https://www.prostanki.com/img/upload/dkADfxL4yX23ck_5057453629.png)
Пневматические зажимные патроны
Автоматически центрирующиеся зажимы отлично подходят для закрепления труб, предохраняя от деформаций и позволяя контролировать зажимное усилие. Диаметр труб, которые могут быть зафиксированы в такого рода зажимах, варьируется от 10 до 345 мм. Труборез позволяет раскраивать металлические трубы квадратного, круглого, овального и D-образного сечения, а также позволяет резать полосу, профиля П-, L-, U- образной формы. Высокая надежность и минимальный остаток по трубе. Экономия на материале.![Активная поддержка труб](https://www.prostanki.com/img/upload/N9botExEUHMskf_2032872408.jpeg)
Активная поддержка труб
Механизм автоматической загрузки и поддержки труб разработан для облегчения и улучшения работы с длинными и тяжелыми трубами. Подходит для труб любой формы. Автоматическое перемещение вверх-вниз в зависимости от формы обрабатываемых труб контролируется компьютером, позволяет поддерживать профильную трубу на всех этапах вращения.![Остроконечная режущая голова с автофокусом Raytools BM111PC](https://www.prostanki.com/img/upload/6N3UVuWTcOYtBT_47327125.jpeg)
Остроконечная режущая голова с автофокусом Raytools BM111PC
• С возможностью резки швеллера, двутавра, уголков;• Номинальная мощность 3,3 кВт;
• Модульная конструкция с простым обслуживанием;
• Двойные контуры водяного охлаждения;
• Автоматическая фокусировка для повышения эффективности прокалывания и резки;
• 3 Защитных стекла (верхнее, среднее и нижнее) для защиты коллимационной и фокусирующей линзы;
• Высокий класс пылезащиты - IP65, запатентованная пылезащитная конструкция;
• Узкая конструкция сопла для уменьшения помех;
• Оптимизированная оптическая конфигурация, плавная и эффективная конструкция воздушного потока;
• Диапазон автофокуса составляет +10 ~ -12 мм, точность регулировки 0,05 мм;
• Максимальное ускорение привода фокусирующей линзы 10 м/с², максимальная скорость 10 м/мин;
• Защитные стекла φ24,9х1,5 мм и φ27,9х4,1 мм;
• Внутренний диаметр сопел 1,2 / 1,5 / 2 / 2,5 / 3 / 3,5 / 4 мм;
• Коллимационое фокусное расстояние (CL) 100 мм;
• Номинальное фокусное расстояние (FL) 155 мм, 200 мм;
• В конструкции используется держатель линз выдвижного типа, что делает замену линз быстрой и простой;
• Вес ~5,5 кг.
![Лазерный источник Raycus](https://www.prostanki.com/img/upload/qVpNkP1ggHjPgJ_2921665066.jpeg)
Лазерный источник Raycus
Серия волоконно-оптических лазеров третьего поколения с одним модулем. Бренд №1 в Китае. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.![Сервоприводы Fuji](https://www.prostanki.com/img/upload/fetSwFFadedmjb_9016331455.webp)
Сервоприводы Fuji
Предназначены для управления скоростью, крутящим моментом и положением подвижных деталей механизмов. Быстрое и точное регулирование момента и скорости обеспечивается за счет использования контура обратной связи с функцией автоматической подстройки в реальном времени, которая обеспечивает превосходные динамические характеристики. Сервосистемы Fuji Electric характеризуется самой современной технологией, простым управлением и чрезвычайно компактным исполнением.![Редуктор Motoreducer](https://www.prostanki.com/img/upload/Zv1LZrMpnvt134_5959006754.jpeg)
Редуктор Motoreducer
Присутствует зубчатая передача с двойной поддержкой на закаленных и отшлифованных валах с полностью укомплектованными игольчатыми подшипниками, за счет этого увеличивается крутильная жесткость. Зазор ≤ 3 минут. Стандартные операционные диапазон температур -15℃ до 45℃. Стандарт защиты расклассифицированный IP 65.![Зубчатая передача «шестерня-рейка» YYC](https://www.prostanki.com/img/upload/sv883fVJAaU5mZ_311300314.jpeg)
Зубчатая передача «шестерня-рейка» YYC
YYC специализируется на производстве высокоточных зубчатых реек и шестерней. Продукцию YYC по всему миру уже много десятилетий. Стабильно высокое качество и постоянная работа над совершенствованием технологий производства, делают компанию YYC одним из лидеров по поставке зубчатых передач во всем мире. Изготовлены из стали марки 45C. Покрытие - химическое оксидирование.![Высокоточные направляющие Hiwin](https://www.prostanki.com/img/upload/4y7St9bCNPbSot_3875095868.jpeg)
Высокоточные направляющие Hiwin
Перемещение лазерной головки осуществляется по линейным направляющим Hiwin (Тайвань). Направляющие производства Hiwin отвечают всем международным и европейским стандартам и производится с непрерывным контролем качества. Линейные направляющие Hiwin имеют следующие выдающиеся особенности: плавный ход, высокая точность и надежность, большая грузоподъемность, уплотненные каретки, низкое трение, низкий уровень шума, легкость установки.![Пропорциональный клапан AirTAC / SMC](https://www.prostanki.com/img/upload/RF6Dvxcj9g3n45_5184106796.jpeg)
Пропорциональный клапан AirTAC / SMC
Высокоэффективный и экономичный пропорциональный клапан с цифровым управлением, который идеально подходит для регулирования давления. Отличается компактным размером и простой в использовании модульной конструкцией. Клапан имеет низкое энергопотребление и малое время отклика.![Регулятор давления с влагоуловителем и лубрикатором](https://www.prostanki.com/img/upload/uMBeHu4IeoR56q_5871396290.jpeg)
Регулятор давления с влагоуловителем и лубрикатором
Необходим для подготовки газа и выставления необходимого давления для работы пневматических элементов станка, таких как система поддержки и удержание трубы в зоне погрузки. Обеспечивает высокую стабильность и работоспособность системы.![Автоматическая система смазки](https://www.prostanki.com/img/upload/wDj4AnJfViLDuV_5970796435.jpeg)
Автоматическая система смазки
Все подвижные механизмы станка закрыты защитными кожухами для предотвращения попадания крупно и мелкодисперсной металлической пыли. Для удобства эксплуатации лазерный комплекс оснащён централизованной системой автоматической смазки. Система подаёт смазывающую жидкость в подвижные элементы с заданным давлением и интервалом.![Современный вертикально-ориентированный экран](https://www.prostanki.com/img/upload/KAaM3pqd2S6AHh_9721193195.jpeg)
Современный вертикально-ориентированный экран
Вертикально-ориентированный экран из закаленного стекла, отличающийся от обычных горизонтальных экранов, быстрая реакция, высокая контрастность, широкий угол обзора, низкое энергопотребление, высокое разрешение. Низкая отражательная способность - удобство работы в любых условиях.![Дистанционный пульт управления](https://www.prostanki.com/img/upload/PKbg0aIIeN5o7R_5907095878.jpeg)
Дистанционный пульт управления
Позволяет оператору выполнять наиболее востребованные действия, не подходя к ЧПУ. Запуск/остановка программ, обратный ход, увеличение/уменьшение фокусного расстояния, изменение скорости подачи. Позволяет сократить время позиционирования режущей головы на 30%. Дает возможность контролировать раскрой и оперативно реагировать при необходимости.![Водяной чиллер](https://www.prostanki.com/img/upload/HMoxpy7Un6Ufd2_902037189.jpeg)
Водяной чиллер
Автоматический чиллер для охлаждения излучателей лазерных станков.Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.
![Вытяжной вентилятор](https://www.prostanki.com/img/upload/VtExIyA3qYt5eS_8038395117.jpeg)
Вытяжной вентилятор
Вытяжной вентилятор используется для удаления газов горения. Для подключения вентилятора необходимо предусмотреть удаленное выключение. Если в помещении предусмотрена система очистки воздуха, можно подключить вентилятор к этой системе.Система управления FSCut5000 + TubesT
- Утилита TubesT упрощает создание рабочих чертежей и генерацию траектории обработки, осуществляет функцию нестинга, позволяя разместить сразу несколько чертежей на одной заготовке.
- Поддержка коррекции ошибки смещения центра трубы.
- Активный контроль процесса обработки через шину EtherCAT.
- Поддержка управления держателями трубы для обеспечения высокого качества реза.
- Поддержка управления зажимным патроном для подачи длинных труб.
- Обработка углов.
- Отслеживание процесса обработки в режиме реального времени
- Поддерживаемые форматы AI / PLT / Gerber, поддержка MaterCam, G code Type3.
- Ввод / вывод, компенсация резания, микро-соединение, перемычка, задний вход, вырезание зазоров и т.д. Доступно несколько методов прокалывания.
- Можно установить различную мощность лазера / частоту / тип газа / давление газа / высоту.
![Автоматическое определение центра трубы](https://www.prostanki.com/img/upload/s9qZh9YPNvLWZM_4375571284.png)
Автоматическое определение центра трубы
TubePro определяет местоположение и компенсировать отклонение трубы от центра вращения патрона во время работы, что гарантирует высокую точность резки.![Заготовка и плавающие координаты](https://www.prostanki.com/img/upload/SbVfkLrZ28tSvL_927486357.png)
Заготовка и плавающие координаты
Имеет два режима работы «Абсолютной» и «Относительной» системы координат. В абсолютной системе координат отсчет производится от начальной нулевой точки, для перфорации заготовки без торцевания. В относительной системе координат занимает нулевую точку там, где он находится (фактическое расположения лазерной головы относительно заготовки).![Семиосевая подача труб](https://www.prostanki.com/img/upload/FFqkVjwu0PzYax_4214730833.png)
Семиосевая подача труб
TubePro поддерживает 3-х опорную конструкцию 7-осевого рычажного механизма. Два подвижных патрона и один неподвижный патрон между ними подают трубы в процессе резки особым образом, обеспечивая нулевые отходы и экономию материала для клиентов.![Поддержка заготовки](https://www.prostanki.com/img/upload/MQYksq1hdrxuwI_1486572280.png)
Поддержка заготовки
Функция управления держателями трубы в зависимости от положения патрона для предотвращения прогиба трубы под силой тяжести на основной части станки и приемной.![Оптимальная резка углов](https://www.prostanki.com/img/upload/CuSVIOJSMiGofu_9261445162.png)
Оптимальная резка углов
TubePro разработал технологию, помогающую справляться с трудностями при резке углов. Позволяет произвести настройку резки углов профиля (давление газа, пиковую мощность лазера, частоту и скорость вращения патрона), что повышает эффективность и качество резки.![Активный контроль при резке углов](https://www.prostanki.com/img/upload/HOkqsSLytenqH2_5970058114.png)
Активный контроль при резке углов
Высота оси Z часто нестабильна в угловом положении, что ухудшает качество резки углов. TubePro использует перспективную стратегию для управления подъемом и опусканием лазерной головки при повороте угла, заранее рассчитывая путь подъема через файл резки.![Быстрый прыжок](https://www.prostanki.com/img/upload/VmrcQ4bIAUC2iE_2473437444.png)
Быстрый прыжок
TubePro оптимизирует путь подъема лазерной головки и поддерживает движения осей XYB, пока лазерная головка перемещается по следующей траектории для достижения высокой эффективности производства.![Обработка труб и профилей произвольной формы](https://www.prostanki.com/img/upload/MlyM0gwRaBKTLQ_2527599588.png)
Обработка труб и профилей произвольной формы
Tube Pro поддерживает не только резку стандартных труб, таких как круглые и квадратные трубы. Он также поддерживает обработку профилей произвольной формы: U / L / H / T, круглых, овальных и многоугольных и тд.Безопасность
Новое поколение модулей безопасного следования
Режущая головка сохраняет постоянное расстояние с заготовкой в процессе резания, это снижает риск столкновений. Станок перестанет резать при малейшем столкновении с препятствием. Это снижает уровень аварийности и улучшает производительность резания.
Интеллектуальная система сигнализации
Сигналы со всех узлов, имеющих обратную связь, поступают на интерфейс через центр управления, когда оборудование работает с ошибкой, и по коду ошибки можно определить неисправность.
Комплектация
Режущая голова с автофокусом
|
Raytools (Швейцария) |
Зубчатая передача «шестерня-рейка» | YYC (Тайвань)
|
Высокоточные направляющие | Hiwin (Тайвань) |
Сервоприводы
|
Fuji (Япония) |
Редуктор | Motoreducer (Франция) |
Источник излучения | Raycus (Китай)
|
Система ЧПУ и софт | FSCut5000 + TubesT (Китай) |
Водяное охлаждение - чиллер
|
Hanli (Китай) |
Пневматические компоненты | AirTAC (Тайвань) / SMC (Япония) |
Вентилятор |
Расходники
Название | Расход, шт./месяц | Срок службы, моточасы |
Сопло | 1-2 | 500 |
Защитное стекло | 2 | 500 |
Фокусирующая линза | 0,1 | 1500-2000 |
Выбор диаметра сопла
Материал | Толщина | Диаметр сопла |
Углеродистая сталь | 1 - 6 мм | 1,4 мм |
6 - 10 мм | 2 мм | |
Нержавеющая сталь | 1 - 3 мм | 1,5 мм |
3 - 4 мм | 2 мм | |
5 - 6 мм | 2,5 мм |
Параметры подбора мощности для труборезного станка
Круглые трубы | ||||||
Диаметр труб | φ20-φ50 | φ50-φ120 | φ120-φ220 | |||
Мощность источника | Черная сталь | Нержавеющая сталь | Черная сталь | Нержавеющая сталь | Черная сталь | Нержавеющая сталь |
1000 Вт | 3 мм | 3 мм | 4 мм | 3 мм | 6 мм | 4 мм |
1500 Вт | 4 мм | 4 мм | 6 мм | 4 мм | 8 мм | 4 мм |
2000 Вт | 8 мм | 6 мм | 12 мм | 6 мм | ||
3000 Вт | 10 мм | 8 мм | 12 мм | 6 мм | ||
4000 Вт | 12 мм | 10 мм | 14 мм | 10 мм | ||
Профильные трубы | ||||||
Диаметр труб | φ20-φ50 | φ50-φ100 | φ100-φ150 | |||
Мощность источника | Черная сталь | Нержавеющая сталь | Черная сталь | Нержавеющая сталь | Черная сталь | Нержавеющая сталь |
1000 Вт | 3 мм | 2 мм | 3 мм | 2 мм | 6 мм | 3 мм |
1500 Вт | 4 мм | 3 мм | 4 мм | 3 мм | 8 мм | 4 мм |
2000 Вт | 6 мм | 4 мм | 12 мм | 4 мм | ||
3000 Вт | 8 мм | 4 мм | 12 мм | 6 мм | ||
4000 Вт | 10 мм | 6 мм | 14 мм | 6 мм |
Качество газов
Тип газа | Качество | Чистота газа,% | Содерж-е азота и аргона(N2 +Ar),‰ | Содерж-е воды (H2O),‰ |
Кислород O2 | 3,5 | ≥99,95 | ≤500 | ≤5 |
Тип газа | Качество | Чистота газа,% | Содерж-е кислорода(O2),‰ | Содерж-е воды (H2O),‰ |
Азот N2 | 4,5 | ≥99,995 | ≤10 | ≤5 |
Азот N2 | 5 | ≥99,999 | ≤3 | ≤5 |
Требования к условиям работы
Электричество | Напряжение тока: 380V Частота: 50 Гц Стабильность напряжения + 5% Регулирование напряжения: <2% |
Вспомогательный газ | Очищенный сухой сжатый воздух: Кислород (O2) особой чистоты и Азот (N2) чистотой не менее 99,9% |
Прибор для сжатия воздуха | Давление 14 бар Объем 1 м³ |
Температура | Диапазон температур в пределах 15-35°C. Компоненты системы не должны подвергаться воздействию прямых солнечных лучей. В случае тропических климатических условий или если температура на рабочем месте поднимается выше 35°С, рекомендуется размещать оборудование в помещении с кондиционером. |
Влажность | Температура точки росы воздуха должна быть менее 10° для предотвращения процессов конденсации в охлажденных частях машины. |
Фундамент | Фундамент для станка должен быть ровным и без вибраций |
Листовой металл | Однородный, ровный и чистый |
Получаемые изделия
![](https://www.prostanki.com/img/upload/WlzF2Y5VSDq63Y_8460326153.jpeg)
![](https://www.prostanki.com/img/upload/Ako5mlhMnvJcpF_8938270827.jpeg)
![](https://www.prostanki.com/img/upload/TsDnwpd0D7UeSz_3822756581.jpeg)
![](https://www.prostanki.com/img/upload/j7KbP41MLMhiWy_7740319230.jpeg)
![](https://www.prostanki.com/img/upload/pczEjbMdgrDG3C_9457935405.jpeg)
![](https://www.prostanki.com/img/upload/dsssKZDL9GuV3Z_8834537892.jpeg)
![](https://www.prostanki.com/img/upload/GnYlGywVcAuN03_1239893934.jpeg)
![](https://www.prostanki.com/img/upload/OBGAyxjQbNKIdE_9090432436.jpeg)
Мощность лазера | 3000 Вт |
Лазерный источник | Raycus
|
Длина волны | 1080 Нм |
Диаметр круглых труб | 20 (10*)-345 мм |
Диаметр квадратных труб | 20 (10*)-345 мм |
Длина труб | 6000 мм |
Точность позиционирования (X,Y,Z) | ±0,03 мм |
Точность повторного позиционирования (X,Y,Z) | ±0,02 мм |
Максимальное ускорение | 1.0G |
Мощность сервоприводов | Ось Z: 400Вт
Ось Y: 2900Вт Ось X: 850Вт Ось W: 2х2900Вт |
Макс. скорость холостого хода | 80 м/мин |
Максимальная нагрузка | 900 кг |
Зажимы | пневматические |
Питание | 3 фазы 380В/50Гц |
Габаритные размеры | 11572х2776х2685 |
Вес | 4900 кг |
