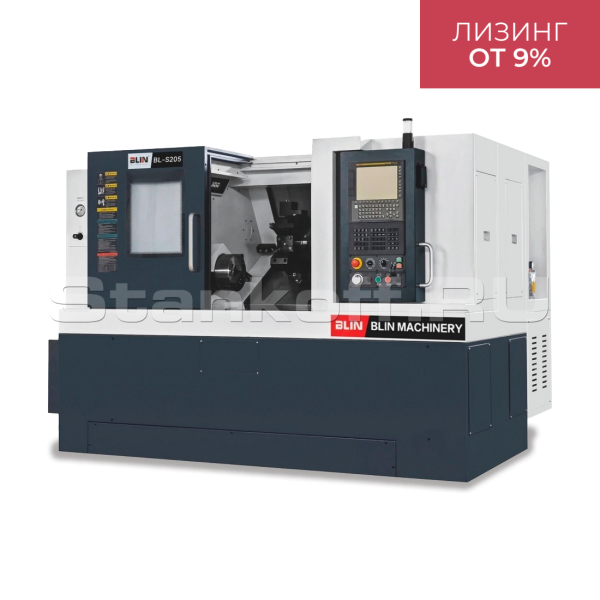

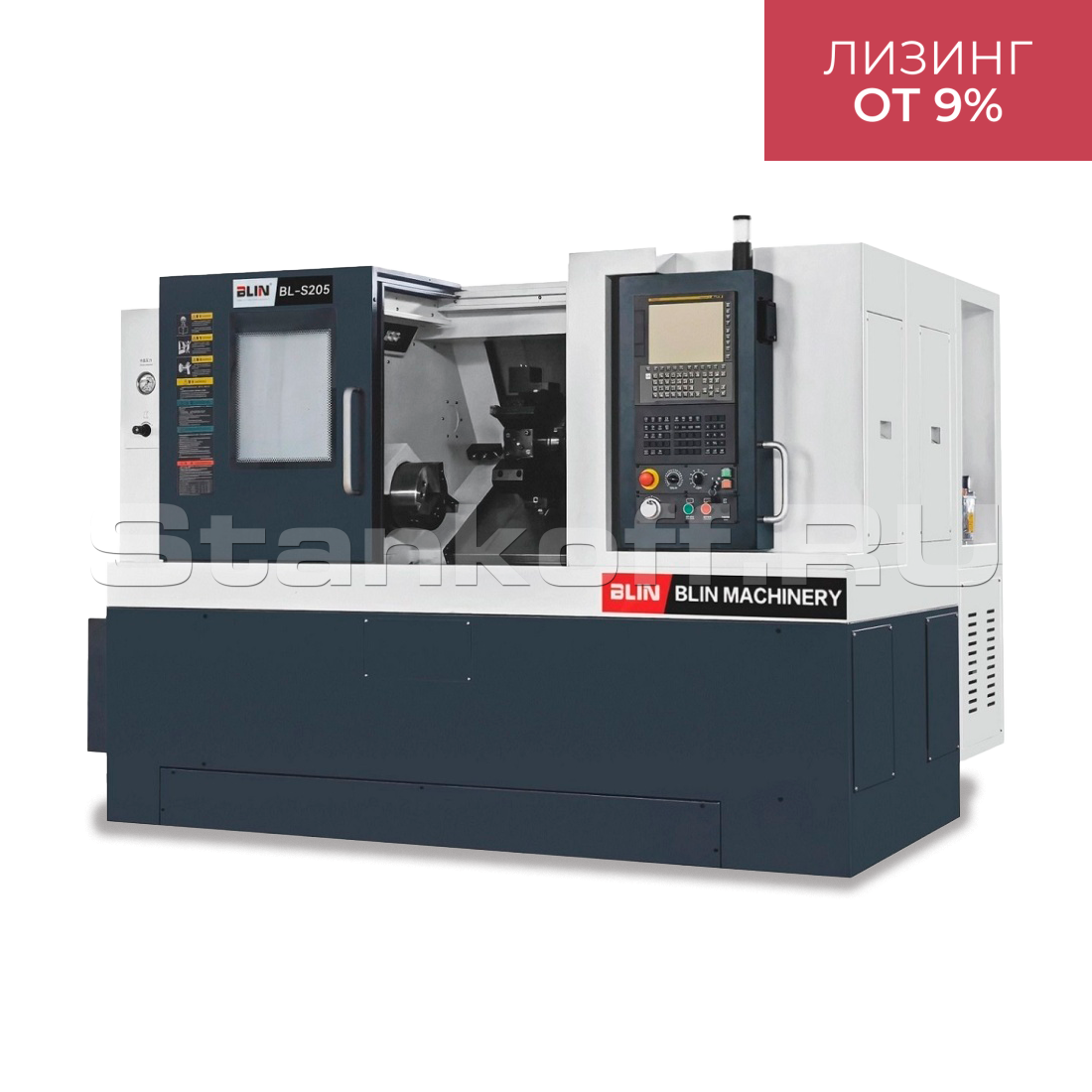

Токарный обрабатывающий центр с ЧПУ NINGBO BLIN MACHINERY BL-S205SY

Контакты

Альберт

+7 (995) 888-07-13

Реклама Рекомендуем предложения

Токарный обрабатывающий центр с ЧПУ NINGBO BLIN MACHINERY BL-S200L Подробное описание и цена >>>

Токарный обрабатывающий центр с ЧПУ NINGBO BLIN MACHINERY BL-H65M/2000 Подробное описание и цена >>>

Токарный обрабатывающий центр с ЧПУ NINGBO BLIN MACHINERY BL-H65M/1000 Подробное описание и цена >>>

Детальное описание

Токарный обрабатывающий центр с ЧПУ модели BL-S205SY отличается высокой точностью, надежностью и устойчивостью к нагрузкам, что делает его отличным решением для высокоточного серийного производства.
Монолитная станина выполнена из сплава «Mechanite», обладающего превосходными литейными и механическими свойствами, что значительно повышает общую жесткость конструкции станка. Дополнительная термическая обработка (искусственное старение) обеспечивает долговечность и устойчивость к деформациям.
Конструкция станины с большим количеством ребер жесткости не только повышает общую прочность, но и эффективно гасит вибрации, возникающие при обработке, благодаря чему обеспечивается стабильная работа даже при интенсивных режимах.
Высокоточное перемещение и позиционирование достигается за счёт использования линейных направляющих HIWIN (Тайвань) и ШВП HIWIN (Тайвань). Установка прецизионных подшипников NSK (Япония) в шпиндельном узле обеспечивает минимальное биение и максимальную точность при токарной обработке.

Комплектующие

Система ЧПУ	Fanuc (Япония)
Приводы	Fanuc (Япония)
ШВП	HIWIN (Тайвань)
Направляющие	HIWIN (Тайвань)
Подшипники шпинделя	NSK (Япония)
Револьверная голова	SAUTER (Германия)
Система смазки	HERG (Япония)
Электрокомпоненты	SCHNEIDER (Франция)
Пневмокомпоненты	AIRTAC (Тайвань)
Реле	OMRON (Япония)
Гидравлические патроны	AUTOGRIP (Тайвань)
Зубчатые ремни	GATES (США)
Крепёж	YINSH (Тайвань)
Муфты	KTR (Германия)

Конструктивные особенности

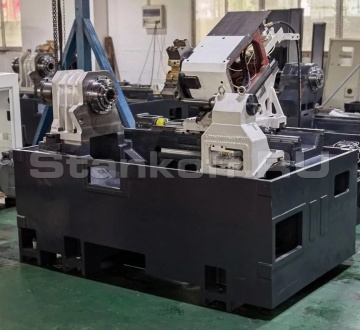

Станина

Конструкция токарного обрабатывающего центра разработана с учётом обеспечения высокой производительности и точности как при непрерывной интенсивной обработке, так и при прерывистом точении. Наклонная станина улучшает доступ к рабочей зоне, облегчает удаление стружки и способствует удобству оператора при обслуживании. Рациональное размещение управляющих элементов упрощает проведение регулярного технического обслуживания и снижает время на наладку оборудования.

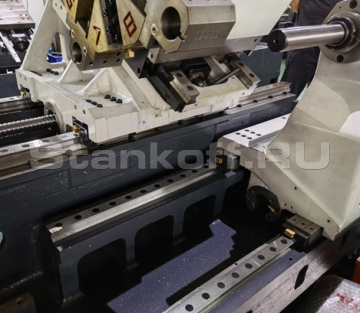

ШВП

По всем осям ШВП имеют три точки крепления: по краям и посередине. Такая схема крепления способствует повышению точности обработки. Благодаря специальной термообработке, предварительному натягу и отсутствию скольжения значительно продлевается срок службы шарико-винтовой пары.

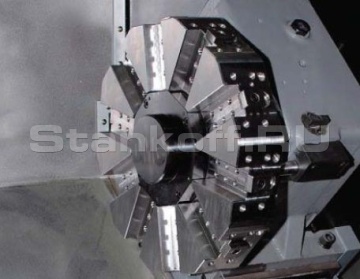

Револьверная голова

Двигатели, отвечающие за поворот револьверной головки, обеспечивают смену инструмента всего за 0,28 секунды. Это значительно сокращает холостой ход, минимизирует простои оборудования и повышает общую производительность станка.

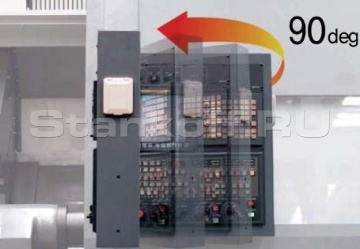

Панель управления ЧПУ

Централизованная панель управления ЧПУ-стойки способна поворачиваться на 90°, обеспечивая оператору комфортный доступ с разных сторон. Оснащённая цветным ЖК-дисплеем, панель облегчает работу с диалоговыми окнами и оперативно отображает сигналы об ошибках во время обработки.

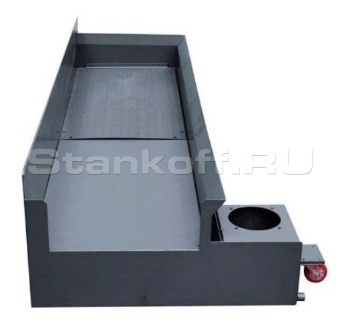

Бак для СОЖ

Отдельно размещённый бак для системы охлаждения (СОЖ) способствует стабильной работе станка, так как изолирован от источников теплового воздействия. Увеличенный объём резервуара облегчает удаление стружки, замену охлаждающей жидкости и значительно упрощает обслуживание всей системы.

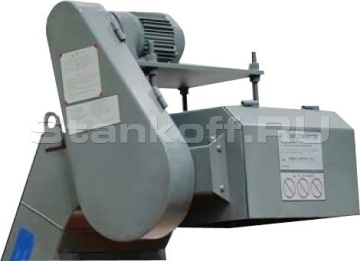

Ленточный стружкоуборочный транспортер

Обеспечивает эффективный отвод стружки из рабочей зоны станка в процессе обработки, что не только поддерживает чистоту внутри рабочей камеры, но и упрощает обслуживание и уборку оборудования оператором.

Стандартная комплектация

Система ЧПУ FANUC 0I TF;
Ручной маховичок управления;
Станина чугунная с наклоном с линейными направляющими;
Шпиндель высокоточный с осью С1 с электромагнитным тормозом;
Противошпиндель высокоточный с осью С2 с электромагнитным тормозом;
Гидравлический патрон 8" главного шпинделя;
Гидравлический патрон 6" противошпинделя;
Револьверная головка на 12 позиций, тип BMT55;
Система подачи СОЖ;
Автоматическая система смазки;
Освещение рабочей зоны станка;
3-х цветная сигнальная лампа;
Выносная педаль управления;
Трансформатор 380В (3 фазы встроенный);
Автоматический цепной конвейер для стружки и бункер для стружки;
Комплект инструментов для настройки и обслуживания станка;
Комплект документации по обслуживанию станка на русском языке;
Комплект документации по эксплуатации станка на русском языке;
Приводной инструментальный блок (осевой) – 1 шт;
Приводной инструментальный блок (радиальный) – 1 шт;
Держатели инструмента – 8 шт.

Дополнительные опции

Система ЧПУ SIEMENS 828D;
Деталеуловитель;
Уловитель деталей для противошпинделя;
Увеличенный шпиндель, диаметр отверстия Ø79 мм, специальный сквозной цилиндр с увеличенным отверстием и патрон 8", двигатель 11 кВт, максимальный обрабатываемый пруток 64 мм;
Увеличенный шпиндель, диаметр отверстия Ø 86 мм, A2-8, 3500 об/мин, патрон 10, двигатель 11 кВт;
Фильтр удаления масляного тумана;
Автоматическая подача прутка (барфидер) FEDEK DH 65L;
Блокировка замка передней двери с помощью датчика (стандарт безопасности CE);
Стандартная державка для стационарного инструмента;
Блок для осевого приводного инструмента (BMT55);
Блок для радиального приводного инструмента (BMT55);
Система высокого давления 20 бар (включает специальный независимый насос охлаждающей жидкости высокого давления, дополнительный независимый бак охлаждающей жидкости, многослойную систему фильтрации);
Стандартная державка для стационарного инструмента с подачей СОЖ через инструмент;
Блок для осевого приводного инструмента (BMT55) с подачей СОЖ через инструмент;
Блок для радиального приводного инструмента (BMT55) с подачей СОЖ через инструмент;
Устройство привязки инструмента RENISHAW HPMA Устройство контроля детали RENISHAW OMP40.

Система ЧПУ	FANUC 0I TF
Основные характеристики
Максимальный диаметр заготовки, устанавливаемый над станиной, мм	Ø 550
Максимальный диаметр заготовки, устанавливаемый над суппортом, мм	Ø 200
Максимальная длина точения, мм	400
Максимальный диаметр точения, мм	Ø 300
Главный шпиндель
Тип шпинделя	Механический шпиндель, ременный привод
Диаметр отверстия шпинделя, мм	Ø 66
Торец шпинделя, -	А2-6
Максимальная скорость шпинделя, об/мин	4 500
Максимальный диаметр обрабатываемого прутка, мм	51
Мощность шпинделя, кВт	11
Патрон шпинделя, дюйм	8"
Индексация шпинделя (ось C), град.	0,001°
Противошпиндель
Тип противошпинделя, -	электрошпиндель, прямой привод
Диаметр отверстия противошпинделя, мм	56
Торец шпинделя, -	А2-5
Максимальная скорость противошпинделя, об/мин	6 000
Максимальный диаметр обрабатываемого прутка, мм	44
Мощность шпинделя, кВт	11
Патрон шпинделя, дюйм	6"
Индексация шпинделя (ось C), град.	0,001°
Перемещение противошпинделя, мм	490
Перемещения (по осям X, Y, Z)
Тип линейных направляющих	роликовые
Перемещение по оси X, мм	170+20
Перемещение по оси Y, мм	±45
Перемещение по оси Z, мм	550
Быстрые перемещения по осям X/Z, м/мин	30
Быстрые перемещения по оси Y, м/мин	30
Револьверная голова
Тип револьверной головы, -	BMT55
Количество инструментальных позиций, шт.	12
Время смены инструмента, сек	0,28
Время полного поворота головы, сек	0,4
Сечение хвостовиков инструмента, мм	25х25, Ø 40
Мощность двигателя приводного инструмента, кВт	4,5
Крутящий момент приводного инструмента, Нм	15
Максимальная скорость приводного инструмента, об/мин	4 000
Точностные характеристики
Шероховатость, мм	Ra0.4÷1.6
Соосность, мм	≤0,003
Точность позиционирования по осям (X/Z), мм	0,005/0,008
Повторяемость по осям (X/Z), мм	0,002/0,004
Другие характеристики
Мощность двигателя насоса СОЖ, кВт	0,48
Расход СОЖ, м³/ч	2,5
Габариты станка (Длина), мм	3 630
Габариты станка (Ширина), мм	1 720
Габариты станка (Высота), мм	1 840
Вес станка, кг	4 550
