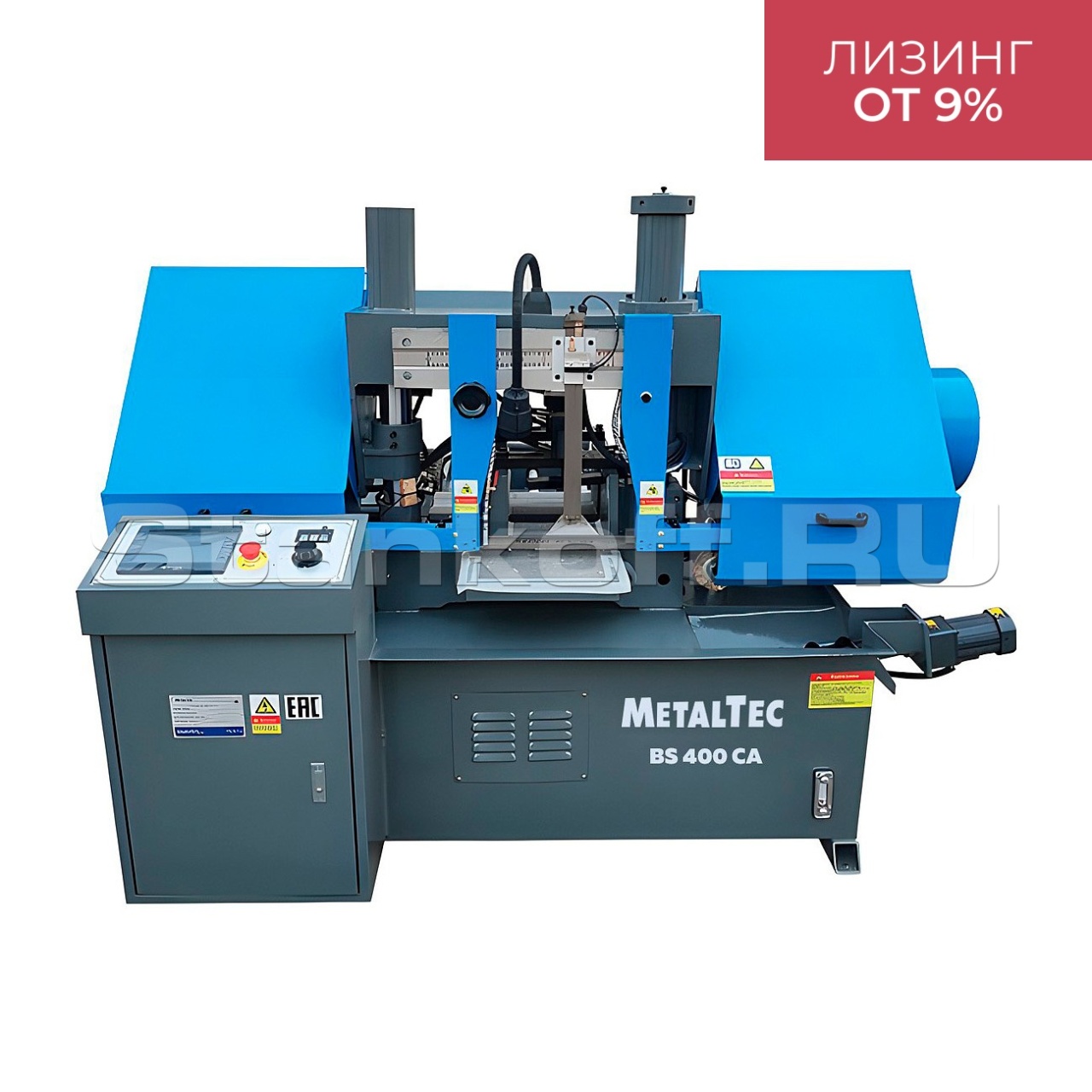

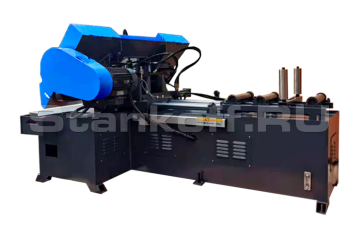

Автоматический колонный ленточнопильный станок BS 400 CA
+7 (995) 888-07-13
Детальное описание
Автоматический колонный ленточнопильный станок BS 400 CA предназначен для резки заготовок из из различных металлов, включая цветные, никелевые, титановые, а также высоколегированные и конструкционные стали.
Конструкция станка классическая для этого типа оборудования: в основе находится станина, а режущим модулем выступает пильная рама. Пильная рама симметрично закреплена на двух колоннах высокой стабильности, что обеспечивает точное и плавное перемещение режущего модуля во время обработки.
Станок работает в автоматическом режиме, самостоятельно выполняя весь цикл резки: фиксацию заготовки, опускание рамы, сам процесс резки, остановку пильного полотна, поднятие рамы, разжатие тисков и продвижение заготовки. Резка осуществляется ленточной пилой, которая сварена в кольцо и натянута на шкивы пильной рамы. Привод осуществляется одним шкивом, что является стандартным решением для данного типа оборудования.
Отличительные особенности
- Высокотехнологичные направляющие пильного полотна повышенной жесткости продлевают срок службы полотна и улучшают качество обработки;
- Сбалансированная пильная рама обеспечивает надежный и стабильный процесс резки;
- Плавный и точный подъём/опускание пильной рамы благодаря 2-колонной конструкции;
- Гидравлические тиски удобны для фиксации заготовок разных размеров;
- Автоматическая остановка пильного полотна и поднятие рамы после окончания резки;
- Точная настройка пильного полотна устраняет люфт и обеспечивает безопасный процесс резки;
- Плавная регулировка скорости подачи продлевает ресурс полотна и улучшает рез;
- Автоматическое продвижение заготовок с точностью ±0,2 мм для повторения цикла пиления.
Преимущества
- Автоматическое опускание и подъём пильной рамы с продвижением материала обеспечивает полную автоматизацию резки от загрузки до готовых изделий, повышая производительность, качество и безопасность.
- Управляемые направляющие с подшипниками гарантируют высокую точность и более качественный рез по сравнению с аналогами.
- Узкая ширина резки снижает расход материала и уменьшает вибрации ленточного полотна для точного распила.
- Пакетная резка нескольких заготовок одновременно экономит время обработки.
- Возможность резки труб, профилей и других заготовок делает станок универсальным для мастерских и мелких производств.

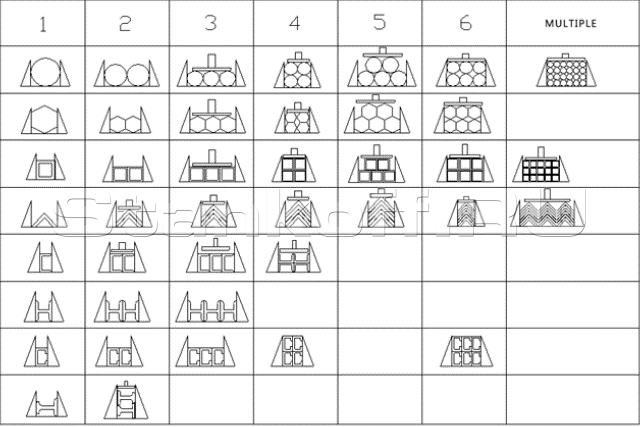

Принципы укладки заготовок для зажима
Схема обработки материалов

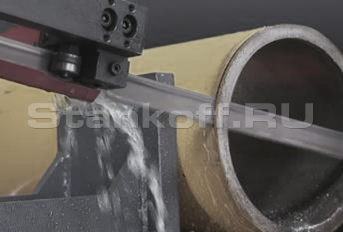

Стальные трубы

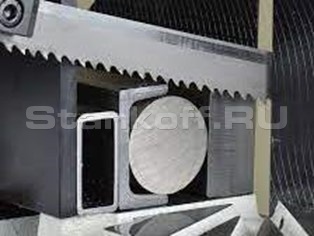

Прокат различной формы

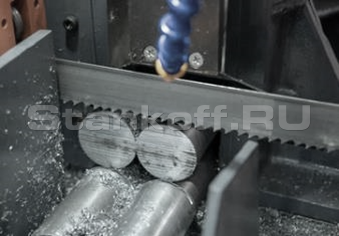

Стальной пруток
Конструктивные особенности

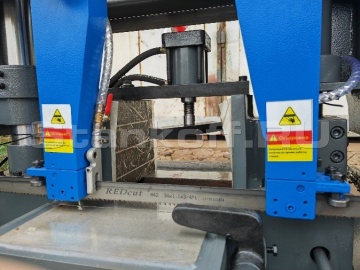

Направляющие пильного полотна
Точное направление полотна с сохранением точности распила, осуществляется благодаря направляющим с двух сторон (выхода и входа полотна).Плавность и стабильность хода достигается благодаря подшипникам. Жесткие направляющие позволяют надежно подавать ленточное полотно, избегая вибрации

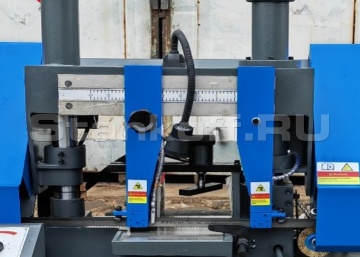

Колонный тип станка
Пильный модуль перемещается по двум массивным колоннам. Данный способ установки пильного модуля обеспечивает в отличии от маятникового типа – точность и параллельность перемещения пильного модуля, плавность хода и жесткость подачи.Массивная жесткая станина превосходно справляется с вибрациями в процессе резки, чем продлевает ресурс инструмента и сохраняет точность обработки.

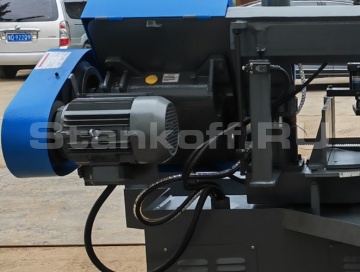

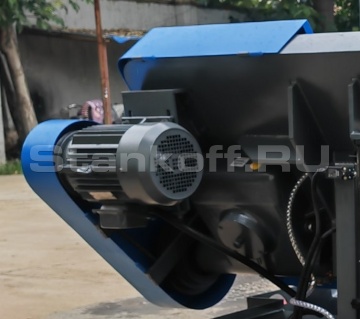

Главный двигатель
Мощный промышленный двигатель обеспечивает стабильную работу и производительность. На станок устанавливается двигатель мощностью 4 кВт.

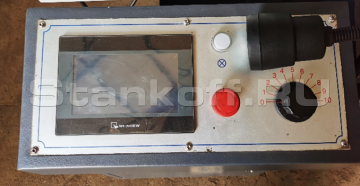

Панель оператора
Эргономичная панель оператора позволяет беспрепятственно управлять рабочими узлами станка:- пуск цикла пиления в автоматическом режиме
- управление органами станка в ручном режиме
Гидравлические тиски
Станок оснащен надежными гидравлическими тисками для надежной фиксации заготовки. Зажим и разжатие тисков осуществляется гидравлически, в автоматическом режиме при начале и остановке цикла.
Регулировка скорости пиления
Бесступенчатая регулировка скорости – 20 - 80 м/мин.
Автоматическая подача
Т – образная конструкция станка включает автоматический рольганг для базирования и продвижения заготовок в зону пиления. Максимальное продвижение за один раз – 500 мм. Рольганг оснащен ограничительными и поддерживающими роликами для надежного и перпендикулярного базирования длинных заготовок, а также для плавной подачи.

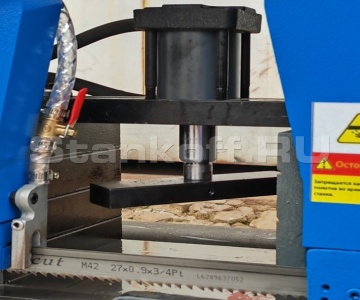

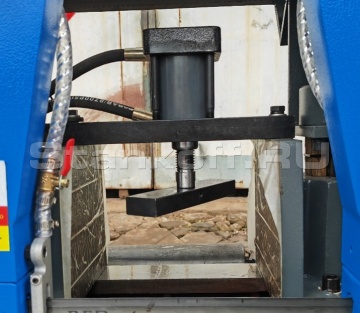

Гидравлический прижим для пакетной резки
Станок оснащен гидравлическим прижимом-балкой для пакетной резки. Это позволяет надежно фиксировать несколько заготовок для получения точного и качественного реза.Стандартная комплектация
- Гидравлические тиски;
- 1 ленточнопильное полотно;
- Гидравлическая прижимная балка для пакетной резки;
- Автоматический рольганг с продвижением;
- Датчик наличия заготовки в зоне резки;
- Лампа освещения рабочей зоны;
- Ящик с инструментами;
- Конвейер удаления стружки;
- Плавная регулировка скорости;
- ЧПУ контроллер;
- Моторизированный конвейер сбора стружки.
| Режущие характеристики | |
| Диаметр резки под 90˚, мм | 400 - 400x400 |
| Сечение обрабатываемой детали при – 90° (круг/прямоугольник), мм | 400 /400x400 |
| Размеры пильного полотна, мм | 5000x41x1,3 |
| Скорость резания, м/мин | 20 - 80 |
| Система управления | |
| Контроллер | ЧПУ (до 5 программ в одном цикле резки) |
| Система крепления | |
| Тип | Гидравлические тиски с прижимом для пакетной резки |
| Привод и подача | |
| Мощность двигателя, кВт | 4 |
| Мощность мотора гидравлики, кВт | 0,75 |
| Гидравлическая помпа, кВт | 0,04 |
| Продвижение за один цикл подачи, мм | 500 |
| Точность подачи, мм | ±0,2 |
| Габаритные размеры | |
| Длина, мм | 2600 |
| Ширина, мм | 2250 |
| Высота, мм | 2200 |
| Вес, кг | 2200 |
