Детальное описание

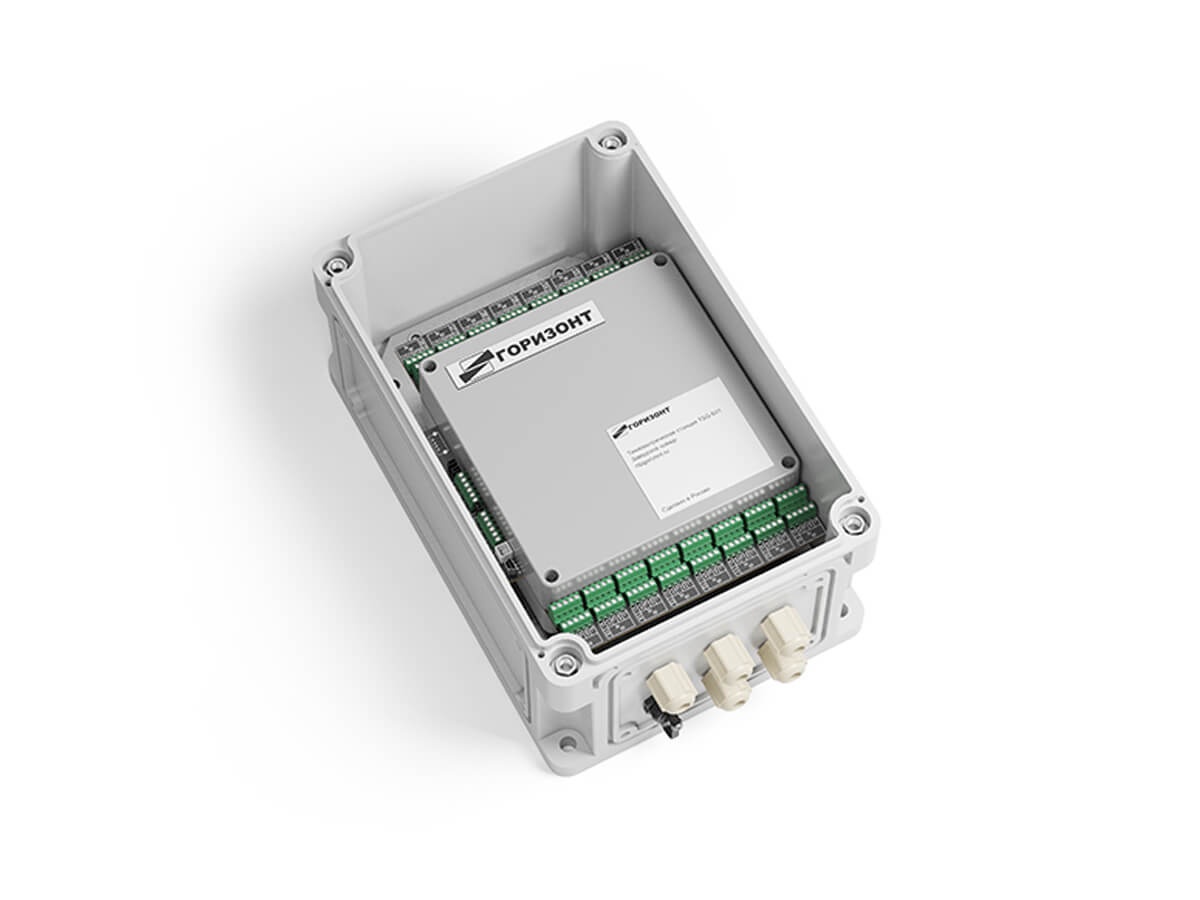

Тензостанция TSG-S01 предназначена для построения высокоточных тензометрических измерительных систем, работающих в уличных условиях. Тензостанция TSG-S01 (Тензометрический измерительный усилитель) предназначена для измерения электрических сигналов от тензометрических датчиков различного типа, аналоговых датчиков с выходом по току и напряжению, тензорезисторов, преобразования сигналов в цифровую форму и передачи измерительных данных по цифровым интерфейсам в компьютерные системы.
Тензостанция TSG-S01 (Многоканальный измерительный усилитель) предназначена для измерения электрических сигналов от тензометрических датчиков различного типа, аналоговых датчиков с выходом по току и напряжению, единичных тензорезисторов, преобразования сигналов в цифровую форму и передачи измерительных данных по цифровым интерфейсам в компьютерные системы в том случае, если нужна высокая точность и превосходные шумовые характеристики
Разработанная изначально для проведения испытаний, тензостанция была адаптирована для построения систем мониторинга и стационарной установки
Являясь элементом СМИК, тензостанция TSG-S01 обеспечивает высокоточные измерения сигналов от тензометрических датчиков различного типа (деформации, напряжения, силы, перемещения и пр.), что дает широкие возможности по организации сети, состоящих из различных датчиков разных производителей.
Назначение
- Измерение деформаций в элементах строительных конструкций и деталях машин с помощью тензорезисторов, включенных по мостовой, полумостовой и четвертьмостовой схемам измерений
- Измерение напряжений в элементах строительных конструкций и деталях машин с помощью тензорезисторов, включенных по мостовой, полумостовой и четвертьмостовой схемам измерений
- Подключение тензопреобразователей различного назначения
- Измерения температуры с помощью термопреобразователей и термопар
- Подключение аналоговых датчиков в выходом по напряжению
- Подключение аналоговых датчиков с выходом типа «токовая петля» 4-20 мА
Области применения всепогодной тензостанции TSG-S01
- построение систем мониторинга строительных конструкций,
- построение диагностических комплексов исследования технического состояния строительных конструкций
Особенности исполнения
- Работа по мостовой, полумостовой и четвертьмостовой схеме
- Надежное подключения датчиков на клеммы.
- Компактный форм-фактор: до 32 измерительных канала в одном корпусе
- Подключение тензостанции к ПК по RS-485/USB/Bluetooth
- Питания по витой паре линии RS-485 или USB
- Cтепень пылелагозащиты IP65
- Встроенный магазин опорных сопротивлений с возможностью автоматической коммутации мостовых схем
Основные технические характеристики
| Параметр | TSG-S01-8 | TSG-S01-16 | TSG-S01-32 |
|---|---|---|---|
| Количество коммутируемых дифференциальных измерительных каналов | 8 | 16 | 32 |
| Схемы включения тензорезисторов: | мост, полумост, четвертьмост | ||
| Сопротивление тензорезисторов, включенных по схемам мост и полумост, Ом | 50÷5000 | ||
| Сопротивление тензорезисторов, включенных по схеме четвертьмост, Ом | 50*, 100*, 200*, 400*60*,120*, 350*, 700*, 1000* | ||
| Напряжение питания тензорезисторов, В | 2÷3 | ||
| Диапазон измерения, мкВ/В | ±10000 | ||
| Диапазон измерения (справочный) в единицах относительной деформации по схеме четвертьмост при чувствительности тензорезистора k=2, мкм/м | ±20000 | ||
| Основная погрешность, мкВ/В | ±2,5+0,0005 dV/VdV/V -измеряемое отношение разности напряжения на плечах моста к напряжению питания моста | ||
| Время измерения для каждого подключенного канала, мс, при схеме включения:– мост– полумост– четвертьмост | 120240480 | ||
| Максимальная длина кабеля для подключения тензорезисторов, м | 100 | ||
| Тип кабеля для подключения тензорезисторов | FTP, кат. 5e, медь | ||
| Тип разъема для подключения тензорезисторов | клемма “под винт” | ||
| Тип выходных интерфейсов | RS-485,USB | ||
| Диапазон рабочих температур, 0C:– для модификации IP31– для модификации IP65 | + 5 / +40-40 / +50 | ||
| ПитаниеПо витой паре сигнальной линии:По USB: | +7+28В,+4,8÷ +6.2 | ||
| Потребляемая мощность | 1,2Вт | ||
| Габаритные размеры, мм | 300х200х160 | ||
| Масса, кг | 1,5 | ||
*Конфигурируется при заказе. Возможна установка 4-х номиналов опорных сопротивлений из представленного ряда.
Информация для заказа
Базовые модули:
| Референс | Наименование изделия | Кол-во каналов |
|---|---|---|
| TSG-S01-8 | Тензометрический измерительный усилитель (тензостанция). Выход RS-485. 8 измерительных каналов. Исполнение IP65 | 8 |
| TSG-S01-16 | Тензометрический измерительный усилитель (тензостанция). Выход RS-485. 16 измерительных канала. Исполнение IP65 | 16 |
| TSG-S01-32 | Тензометрический измерительный усилитель (тензостанция). Выход RS-485. 32 измерительных канала. Исполнение IP65 | 32 |
Сменные модули:
| M10V-S01 | Сменный модуль M10V.Измерение напряжения постоянного тока в диапазоне ±10В. |
|---|---|
| M1V-S01 | Сменный модуль M1V. Измерение напряжения постоянного тока в диапазоне ±1В |
| M20mA-S01 | Сменный модуль M20mA. Измерений силы постоянного тока |
| MPt-S01 | Сменный модуль MPt. Измерение сигналов термометров сопротивления |
Схемы подключения
| Обозначение cхемы | Тип моста | Тип линии | Количество подключаемых тензорезисторов (для модификации с 32 каналами) | Примечание |
|---|---|---|---|---|
| 1.4 | Четвертьмост | 4-х проводная | 1×32 | Термокомпенсация. Компенсация сопротивления кабеля, разъема и ключей. Необходимо подключение не менее одного термокомпенсирующего тензорезистора к любому из разъемов. |
| 2.4 | Полумост | 4-х проводная | 2×32 | Термокомпенсация. Частичная компенсация сопротивления кабеля, разъема и ключей. |
| 2.5 | Полумост | 5-и проводная | 2×16 | Термокомпенсация. Компенсация сопротивления кабеля, разъема и ключей. |
| 4.4 | Мост | 4-х проводная | 4×32 | Термокомпенсация. Частичная компенсация сопротивления кабеля, разъема и ключей. |
| 4.6 | Мост | 6-и проводная | 4×16 | Термокомпенсация. Компенсация сопротивления кабеля, разъема и ключей. |
