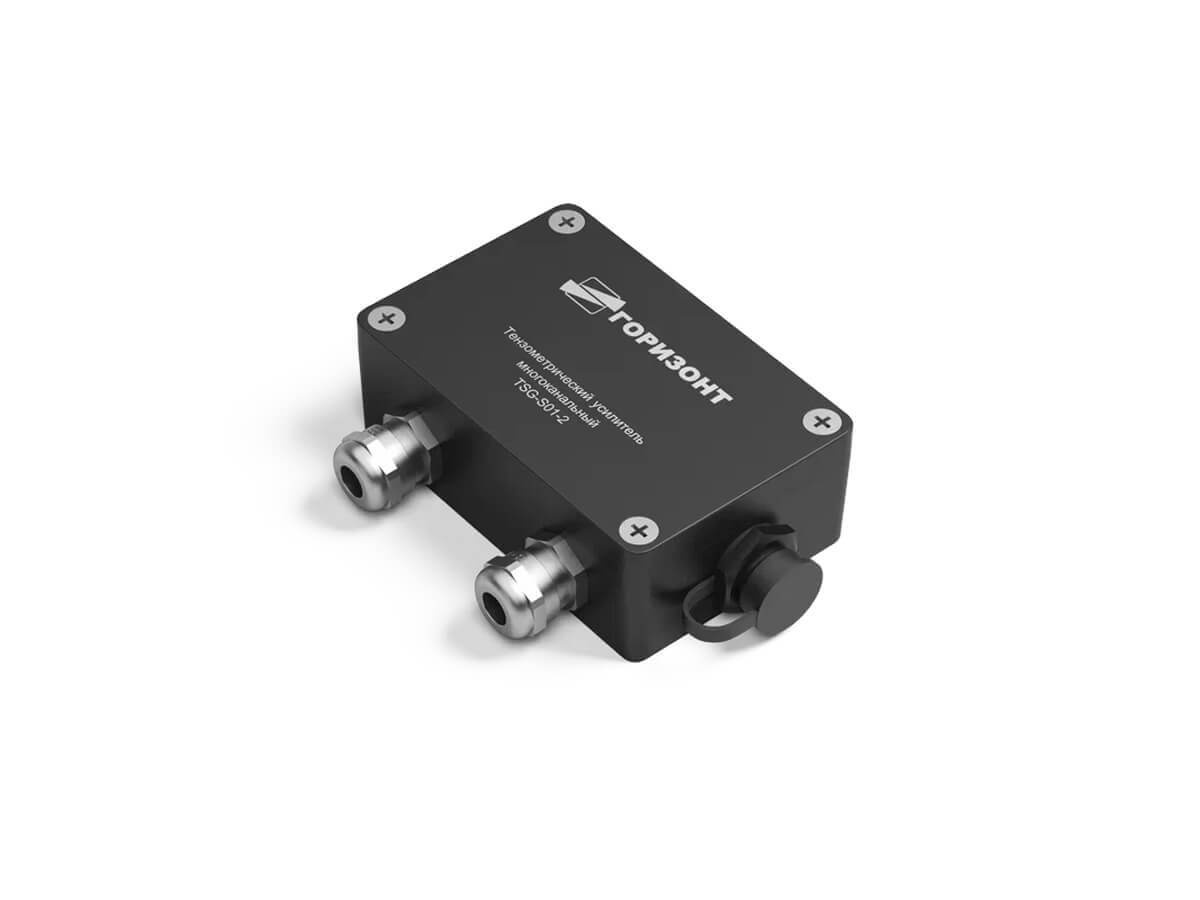

TSG-S01-2 Многоканальный измерительный усилитель - Продам в Москве
Детальное описание
Многоканальный измерительный усилитель предназначен для подключения полумостовых и мостовых тензометрических датчиков, тензорезисторов, включенных по полумостовой схеме, потенциометрических датчиков, датчиков с выходом по току, датчиков с выходом по напряжению.
Усилители имеют цифровой выход RS-485, что позволяет собирать измерительные цепочки датчиков на расстоянии до 800 м. С помощью цифровых преобразователей возможно построение распределенных измерительных систем с фактически неограниченным количеством датчиков.
Цифровая линия RS-485 позволяет подключить до 20 усилителей на расстояние до 800 м.
Назначение:
- Подключение тензодатчиков различного назначения любого типа
- Измерения температуры с помощью термопреобразователей
- Подключение потенциометрических датчиков
Области применения тензометрического усилителя TSG-S01-2:
- построение систем мониторинга строительных конструкций
- построение диагностических комплексов исследования технического состояния строительных конструкций
- проведение прочностных испытаний
Особенности исполнения:
- Работа по мостовой, полумостовой схеме
- Подключение датчиков на винтовые клеммы
Технические характеристики
| Количество коммутируемых каналов измерения струнных датчиков, шт | 8/16/32 |
|---|---|
| Количество коммутируемых каналов измерения термосопротивления, шт | 8/16/32 |
| Диапазон измерения рабочих частот колебания струны, Гц | от 200 до 8000 |
| Диапазон измерения термосопротивления, Ом | 200-400000 |
| Основная погрешность измерения частоты колебания струны, Гц | ±5·10-5 |
| Основная погрешность измерения термосопротивления, % от измеряемой величины | 0,5% от |
| Время измерения для каждого подключенного канала, мс, | 300мс |
| Тип кабеля для подключения струнных датчиков | FTP, кат. 5e, медь |
| Тип разъема для подключения струнных датчиков | клемма |
| Тип выходных интерфейсов | RS-485, Bluetooth*, USB |
| Диапазон рабочих температур, 0C | +5 ÷ +40 |
| – при условии отсутствия конденсации влаги | -50÷ +60 |
| Питание | 7-28В, 40мА (при 24В)+4,8÷ +6.2 В, 0,3 А(разъем Mini-USB) |
| Габаритные размеры, мм | 220х175х60 |
| Масса, кг | 0,4 |
