Детальное описание
Тензометрический измерительный комплекс предназначен для измерения электрических сигналов от тензометрических датчиков различного типа, аналоговых датчиков с выходом по току и напряжению, тензорезисторов, термопар и термопреобразователей, струнных датчиков различного типа, преобразования сигналов в цифровую форму и передачи измерительных данных по цифровым интерфейсам в компьютерные системы.
Назначение тензостанции
- Измерение напряжений и деформаций в элементах строительных конструкций и деталях машин с помощью тензорезисторов, включенных по мостовой, полумостовой и четвертьмостовой схемам измерений
- Подключение тензодатчиков различного типа
- Измерения температуры с помощью термопреобразователей и термопар
- Подключение аналоговых датчиков в выходом по напряжению
- Подключение аналоговых датчиков с выходом по току типа «токовая петля»
- Подключение потенциометрических датчиков
- Подключение струнных датчиков
Области применения тензометрического усилителя TSG-S02
- построение систем мониторинга строительных конструкций,
- построение диагностических комплексов исследования технического состояния строительных конструкций
- проведение прочностных испытаний
Особенности исполнения

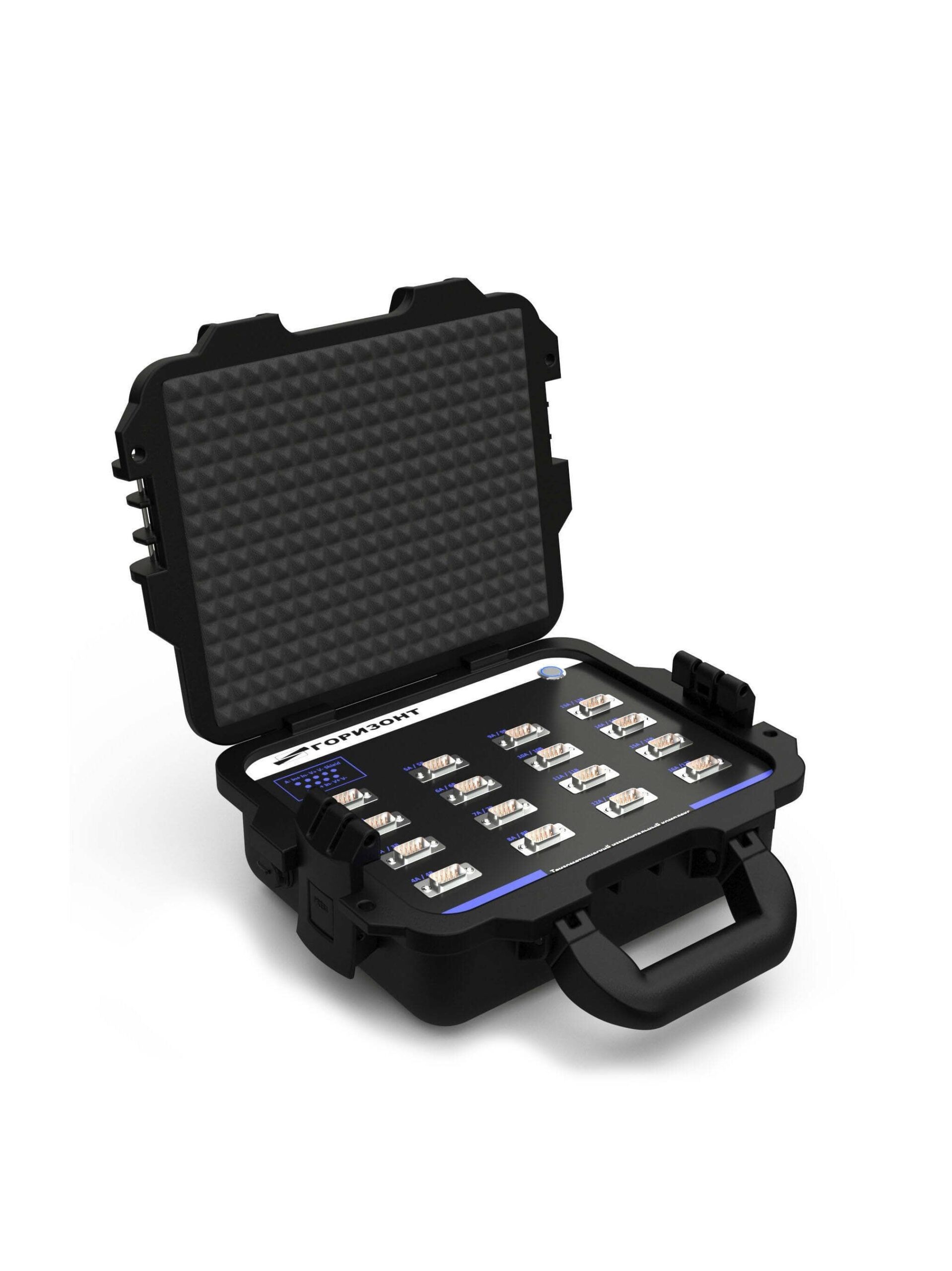

- Ударопрочный кейс
- Работа по мостовой, полумостовой и четвертьмостовой схеме
- Подключение датчиков на винтовые клеммы
- Компактный форм-фактор: до 32 измерительных канала в одном корпусе
- Подключение тензостанции по USB/Bluetooth
- Встроенный магазин опорных сопротивлений с возможностью автоматической коммутации мостовых схем
Основные технические характеристики
| Метрологические характеристики базового модуля | |
|---|---|
| Наименование характеристики | Значение |
| Диапазоны измерений коэффициента преобразования, мВ/В | ±5, ±10 |
| Пределы допускаемой приведенной погрешности измерений коэффициента преобразования, % от диапазона | ±0,05 |
| Диапазон измерений частоты колебаний (для струнных датчиков), Гц | от 200 до 8000 |
| Пределы допускаемой относительной погрешности измерений частоты колебаний | ±5·10-5 |
| Метрологические характеристики усилителей с модулями M10V | |
| Диапазон измерений напряжений постоянного тока, В | ±10 |
| Пределы допускаемой приведенной погрешности измерений напряжений постоянного тока, % от диапазона | ±0,05 |
| Метрологические характеристики усилителей с модулями M1V | |
| Диапазон измерений напряжений постоянного тока, В | ±1 |
| Пределы допускаемой приведенной погрешности измерений напряжений постоянного тока, % от диапазона | ±0,05 |
| Диапазон измерений сигналов термоэлектрических преобразователей с НСХ J, T, E, K, N, L по ГОСТ Р 8.585-2001, °С | от -100 до +100 |
| Пределы допускаемой абсолютной погрешности измерений сигналов термоэлектрических преобразователей с НСХ J, T, E, K, N, L по ГОСТ Р 8.585-2001, °С | ±1 |
| Метрологические характеристики усилителей с модулями M20mA | |
| Диапазон измерений силы постоянного тока, мА: | от 0 до 20 |
| Пределы допускаемой приведенной погрешности измерений силы постоянного тока, % от диапазона | ±0,05 |
| Метрологические характеристики усилителей с модулями MPt | |
| Диапазон измерений сигналов термометров сопротивления с НСХ Pt 100, Pt 1000, °С | от -100 до +100 |
| Пределы допускаемой абсолютной погрешности измерений сигналов термометров сопротивления с НСХ Pt100, °С | ±0,3 |
| Пределы допускаемой абсолютной погрешности измерений сигналов термометров сопротивления с НСХ Pt1000, °С | ±1 |
| Основные технические характеристики | |
| Количество измерительных каналов | 2, 8, 16, 32 |
| Схемы включения тензорезисторов | мост, полумост, четвертьмост |
| Время измерения для каждого подключенного канала, мс, при схеме включения: | мост – 120полумост-240четвертьмост -480 |
| Номинальное сопротивление тензорезистивных преобразователей, включенных по схеме четвертьмост, Ом | 50*, 100*, 200*, 400*60*,120*, 350*, 700*, 1000* |
| Номинальное сопротивление тензорезистивных преобразователей, включенных по схемам мост и полумост, Ом | от 50 до 1000 |
| Номинальное входное сопротивление усилителей со сменными модулями:– M10V, кОм– M1V, МОм– M20mA, Ом | 111550 |
| Номинальный измерительный ток усилителей с модулями MPt, мА | 0,3 |
| Напряжение питания тензорезисторов, В | от 2 до 3 |
| Время измерения для каждого подключенного канала, мс, при схеме включения | мост: 480 мсполумост: 240 мсчетвертьмост: 240 м |
| Максимальная длина кабеля для подключения тензорезисторов, м | 100 |
| Тип кабеля для подключения тензорезисторов | FTP Cat5e Витая пара |
| Тип разъема для подключения тензорезисторов | Винтовая клемма |
| Тип выходных интерфейсов | USB, RS-485, Bluetooth |
| Максимальная дальность беспроводной связи в условиях прямой видимости, м, | 80 |
| Условия измерений:-температура окружающей среды °С-относительная влажность воздуха (без конденсации), % не более | от -50 до +6595 |
| Напряжение питания, В– через клемму RS485– через разъем USB | от 7 до 28от 4,5 до 5,5 |
| Потребляемая мощность, Вт, не более | 1,2 |
| Габаритные размеры (длина × ширина × высота), мм, не более | 300х255×130 |
| Масса, кг, не более | 2 |
Примечания:
* Конфигурируется при заказе, возможно комплектование любыми 4-мя номиналами
Информация для заказа
Базовые модули
| Референс | Наименование изделия | Кол-во каналов |
|---|---|---|
| TSG-S02-8 | Тензометрический измерительный усилитель (тензостанция). Выход RS-485. 8 измерительных каналов. Исполнение в ударопрочном кейсе | 8 |
| TSG-S02-16 | Тензометрический измерительный усилитель (тензостанция). Выход RS-485. 16 измерительных канала. Исполнение в ударопрочном кейсе | 16 |
| TSG-S02-32 | Тензометрический измерительный усилитель (тензостанция). Выход RS-485. 32 измерительных канала. Исполнение в ударопрочном кейсе | 32 |
| TSG-S02-8B | Тензометрический измерительный усилитель (тензостанция). Выход RS-485. 8 измерительных каналов. Поддержка Bluetooth. Исполнение в ударопрочном кейсе | 8 |
| TSG-S02-16B | Тензометрический измерительный усилитель (тензостанция). Выход RS-485. 16 измерительных каналов. Поддержка Bluetooth. Исполнение в ударопрочном кейсе | 16 |
| TSG-S02-32B | Тензометрический измерительный усилитель (тензостанция). Выход RS-485. 32 измерительных канала. Поддержка Bluetooth. Исполнение в ударопрочном кейсе | 32 |
Сменные модули
| M10V-S02 | Сменный модуль M10V.Измерение напряжения постоянного тока в диапазоне ±10В. |
|---|---|
| M1V-S02 | Сменный модуль M1V. Измерение напряжения постоянного тока в диапазоне ±1В |
| M20mA-S02 | Сменный модуль M20mA. Измерений силы постоянного тока |
| MPt-S02 | Сменный модуль MPt. Измерение сигналов термометров сопротивления |
Схемы подключения
| Обозначение cхемы | Тип моста | Тип линии | Количество подключаемых тензорезисторов (для модификации с 32 каналами) | Примечание |
|---|---|---|---|---|
| 1.4 | Четвертьмост | 4-х проводная | 1×32 | Термокомпенсация. Компенсация сопротивления кабеля, разъема и ключей. Необходимо подключение не менее одного термокомпенсирующего тензорезистора к любому из разъемов. |
| 2.4 | Полумост | 4-х проводная | 2×32 | Термокомпенсация. Частичная компенсация сопротивления кабеля, разъема и ключей. |
| 2.5 | Полумост | 5-и проводная | 2×16 | Термокомпенсация. Компенсация сопротивления кабеля, разъема и ключей. |
| 4.4 | Мост | 4-х проводная | 4×32 | Термокомпенсация. Частичная компенсация сопротивления кабеля, разъема и ключей. |
| 4.6 | Мост | 6-и проводная | 4×16 | Термокомпенсация. Компенсация сопротивления кабеля, разъема и ключей. |
