Высокоточный 4-х осевой Горизонтальный Обрабатывающий Центр с Двумя Палетами EUMASEIKI модель EH-1000S - Продам в Ningbo
Детальное описание
Четырёхосевой Горизонтальный Металлообрабатывающий Центр
Горизонтальный обрабатывающий центр с ЧПУ EUMASEIKI — высокопроизводительное решение для комплексной обработки сложных деталей: пресс-форм, матриц, корпусов и компонентов типа «клапан» из сталей, чугунов и лёгких сплавов. Уникальная Т-образная конструкция станка позволяет оснащать его одной или двумя палеттами и обеспечивает три взаимно перпендикулярные координатные оси X, Y, Z, формируя полностью замкнутый цикл обработки — сверление, растачивание, развертывание и нарезание резьбы — как при высокоскоростной, так и при высокомоментной резке, от мелкосерийного до серийного производства. Отличается высокой динамикой и тепловой стабильностью, обеспечивая прецизионную обработку в литейной, пластмассовой, автомобильной и аэрокосмической промышленности.
Описание
Горизонтальные обрабатывающие центры с ЧПУ EUMASEIKI серии EH50 и EH63 выполнены по классической динамичной Т-образной схеме с положительной стойкой. По сравнению с традиционной перевёрнутой Т-образной конструкцией данная модель обеспечивает повышенную жёсткость и более высокие технологические возможности. Ось B стандартно оснащена круговым энкодером; основные компоненты — шпиндель, шарико-винтовые пары, направляющие, подшипники, поворотный стол — представлены ведущими мировыми брендами. Особенно подходит для черновой и финишной обработки разнообразных корпусных деталей.

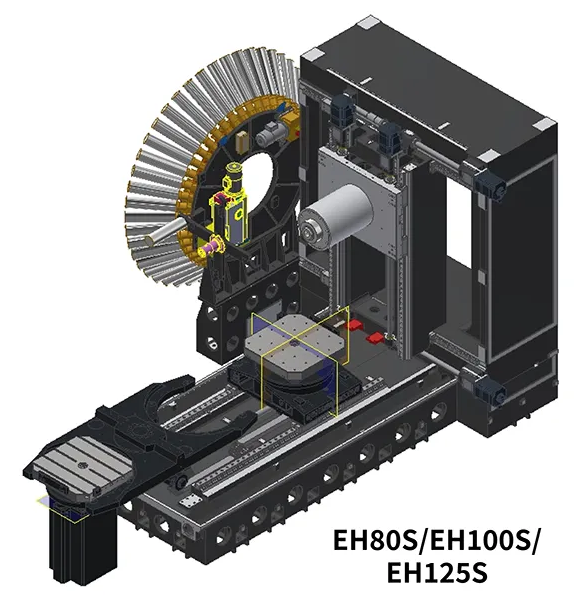

Модели горизонтальных обрабатывающих центров с ЧПУ EUMASEIKI EH80S, EH100S и EH125S разработаны по немецким конструкторским принципам и компоновке, с двухвинтовым приводом по оси X, конструкцией увеличенного пролёта, высокой жёсткостью и прочностью, что обеспечивает идеальное сочетание высокоточной и высокопроизводительной обработки. Серия поворотных столов с осью B стандартно комплектуется круговым энкодером, а ключевые узлы — шпиндели, шарико-винтовые передачи, направляющие, подшипники, столы — поставляются от признанных международных производителей. Идеально соответствует требованиям высокотехнологичных отраслей и востребована у заказчиков с повышенными эксплуатационными запросами.
Преимущества
Высокая производительность
Высокая прочность
Высокая жёсткость
Высокая динамика и тепловая стабильность
Высокая точность на протяжении всего срока эксплуатации
Высокая надёжность
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Двухпаллетные горизонтальные обрабатывающие центры (Обрабатывающие центры серии EH) | ед. изм. | EH1000S |
| Ход по оси X (поперечное перемещение стойки влево и вправо) | мм | 1700 |
| Ход по оси Y (вертикальное перемещение шпиндельной головки вверх и вниз) | мм | 1400 |
| Ход по оси Z (продольное перемещение стола вперёд и назад) | мм | 1500 |
| Дискрестность вдоль 3 осей | мм | 0.001 |
| Расстояние от торца шпинделя до управляемого рабочего стола (вертикальное) | мм | 250~1750 |
| Расстояние от центра шпинделя до управляемого рабочего стола (по горизонтали) | мм | 100~1500 |
| Размер поверхности поворотного стола (ось B) | мм | 2-1000x1000 |
| Диаметр центрального отверстия поворотного стола (ось B) | мм | Φ50H7 |
| Максимальный диаметр вращения по оси B | мм | φ1300 |
| Дискрестность по оси B | град. | 0.001˚ |
| Максимальная нагрузка на рабочий стол по оси B. | Кг | 2000 |
| Угол вращения по оси B | град. | 0~360° |
| Частота вращения шпинделя | об/мин | 6000 |
| Конус шпинделя | BT 50 | |
| Ускоренная подача (X/Y/Z) | м/мин | 20/ 20 / 20 |
| Рабочая подача (X/Y/Z) | мм/мин | 1~10000 |
| Хвостовик инструмента | тип | BT50 |
| Емкость магазина инструментов | поз. | 45 |
| Макс. Ø инструмента | мм | φ125/φ250 |
| Максимальная длина инструмента | мм | 550 |
| Максимальный вес инструмента | Кг | 25 |
| Метод смены инструмента | тип | рычаг |
| Время смены инструмента (от инструмента к инструменту) | сек | 7.6 |
| Мощность шпинделя | кВт | 30/37(S1/S6 60%) |
| Крутящий момент шпинделя | Нм | 249/307(S1/S6 60%) |
| Крутящий момент шпинделя с редуктором BF | Нм | 789/973(S1/S6 60%) |
| Мощность привода подачи по осям X/Y/Z | кВт | 4.3x2/ 5.2 / 5.2 |
| Крутящий момент привода подачи по осям X/Y/Z | Нм | 27x2/36/36 |
| Мощность привода СОЖ | кВт | 1.51+1.51 |
| Емкость бака СОЖ | л | 600 |
| Требуемое давление воздуха | кг/см2 | 6 |
| Давление в гидравлической системе | кг/см2 | 70 |
| Требуемая мощность | кВA | 135 |
| Точность позиционирования по осям X/Y/Z | мм | 0.012 |
| Повторяемость по осям X/Y/Z | мм | 0.008 |
| Точность позиционирования рабочего стола по оси B | 15” | |
| Повторяемость рабочего стола по оси B | ±4″ | |
| Высота станка | мм | 3900 |
| Высота станка | мм | 9100x5500 |
| Вес станка (прибл.) | Кг | 35000 |
| Система ЧПУ | FANUC 0i MF |
СТАНДАРТНАЯ КОНФИГУРАЦИЯ
Закрытая кабина
Ящик для инструментов
Воздушный пистолет + пистолет промывки
Автоматический магазин инструментов
Конвейер для стружки цепного типа + тележка
Кондиционер электрошкафа
Линейные направляющие c танкетками THK/PMI по 3 осям
Панель управления расположена сбоку от инструментального магазина
Интерфейс USB, порт Ethernet с высокой устойчивостью к электромагнитным помехам
Угол поворота оси B — 360°
Цвет станка: светло-серый RAL7035 и тёмно-синий RAL5008 (возможна индивидуальная окраска)
Индикаторы паузы и завершения работы
СОЖ
Система управления FANUC 0i-MF Plus с цветным экраном 15"
Автоматическое отключение питания М30
Обдув шпинделя воздухом
Устройство охлаждения масла шпинделя
Регулировочные болты и установочные опоры
Система масляной смазки шпинделя
ШВП класс С3 по 3 осям
Маслоотделитель
Выносной пульт с маховичком
Абсолютный энкодер по оси В, дискретность 0,001°
Уровень шума во время работы оборудования составляет менее 80 дБ.
Освещение рабочей зоны
Автоматическая централизованная система смазки
Точность позиционирования оси соответствует стандарту VDl/DGQ3441.
Индикаторы неисправностей
Закрытая защита станка соответствует стандарту GB15760-2004 «Общие технические условия по охране труда и безопасности при эксплуатации металлорежущих станков»
Стандарт геометрической точности: GB/T 17421.1 «Общие технические условия по геометрической точности металлорежущих станков»
ОПЦИОНАЛЬНАЯ КОНФИГУРАЦИЯ
Оптические линейки осей XYZ
Двухходовой/четырёхходовой маслораспределитель для рабочего стола
Охлаждающая жидкость через шпиндель
ШВП повышенной точности класса C0/C1
ЗИП на один год
Вращающееся окно
Устройство для промывки стружки (душевого типа)
Редуктор BF
Устройство лазер настройки инструмента Renishaw NC4
Вытяжка масляного тумана
Линейные направляющие класс UP
Бумажный фильтр-мешок для СОЖ
Устройство для измерения заготовок Renishaw RMP40/60 с щупом L-50/70/700 мм
Детали, обработанные на Металлообрабатывающие центры с ЧПУ EUMASEIKI
